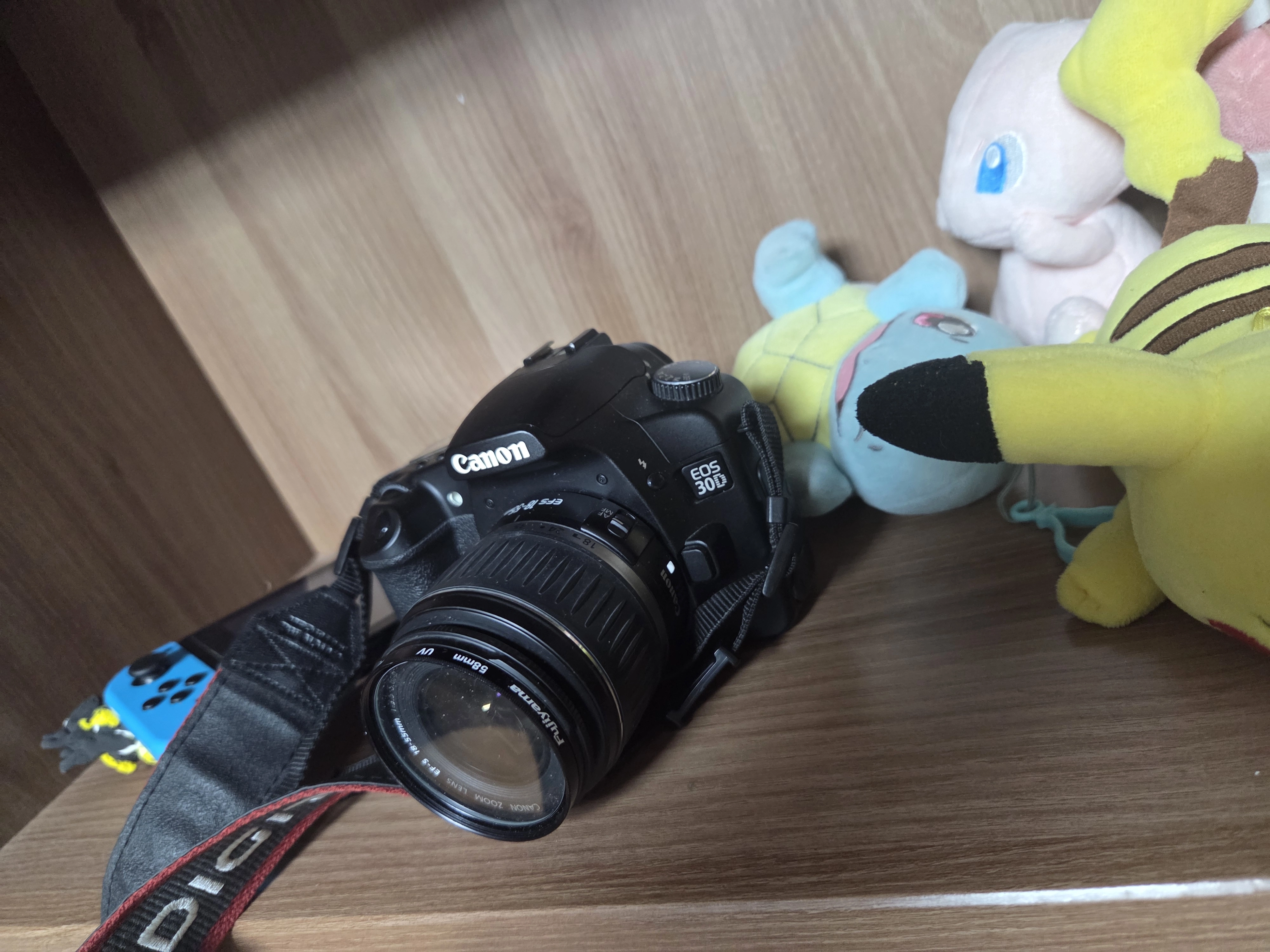

Canon EOS 30D 낙하 충격에 의한 배터리 도어 래치(Latch) 파손 역학과 안전 인터록(Interlock) 회로 작동 원리

낙하 충격 시 배터리의 관성 질량(Inertial Mass)이 도어에 가하는 운동 에너지 분석

카메라가 바닥으로 추락할 때, 내부에서 가장 무거운 부품인 리튬이온 배터리(BP-511A, 약 80g)는 관성의 법칙에 의해 하강 속도를 유지하려 한다. 바디가 지면에 충돌하여 멈추는 순간, 배터리는 그 충격량(Impulse)을 고스란히 배터리 도어 방향으로 쏟아낸다.



EOS 30D의 바디 프레임은 마그네슘 합금으로 견고하지만, 배터리 도어는 경량화를 위해 엔지니어링 플라스틱(Polycarbonate)으로 제작되었다. 무거운 배터리가 안에서 밖으로 밀치고 나오는 힘은 도어를 잠그고 있는 작은 플라스틱 걸쇠(Latch) 부분에 집중된다.



이 순간적인 전단 응력(Shear Stress)이 플라스틱의 항복 강도를 초과하면, 도어의 걸쇠 부분이 "뚝" 하고 부러지며 뚜껑이 열리게 된다. 이는 설계 결함이라기보다, 충격 에너지가 가장 약한 고리로 방출되는 물리적 현상이다.

도어 래치 파손 시 전원 차단 증상과 마이크로 스위치 인터록(Interlock) 시스템

낙하 후 배터리 도어의 걸쇠가 부러져 헐거워지면, 테이프로 붙여서라도 쓰고 싶은 것이 사용자의 심리다. 하지만 테이프로 고정하고 배터리를 넣어도 카메라는 전원이 켜지지 않는 '먹통' 상태가 된다. 많은 사용자가 이를 보고 "충격으로 메인보드가 나갔다"고 오판한다.



하지만 이것은 고장이 아니라, Canon의 '안전 인터록(Safety Interlock)' 시스템이 정상 작동한 것이다. 배터리실 안쪽에는 아주 미세한 *마이크로 스위치(Micro-switch)'가 숨어 있다. 배터리 도어의 플라스틱 돌기(Pin)가 이 스위치를 물리적으로 꾹 눌러줘야만 메인보드에 전원이 공급되는 회로가 연결된다.



래치가 부러져 도어가 0.1mm라도 덜 닫히면, 스위치가 눌리지 않아 카메라는 회로 보호를 위해 전원 인가를 원천 차단한다. 즉, 부러진 플라스틱 조각 하나가 시스템 전체의 생명줄을 쥐고 있는 셈이다.

엔지니어링 플라스틱의 경화(Aging)와 취성(Brittleness) 증가에 따른 파단 위험

20년 된 EOS 30D의 플라스틱 도어는 세월에 의해 화학적 성질이 변했다. 플라스틱 내부의 가소제(Plasticizer)가 휘발되면서 소재는 유연성을 잃고 딱딱해지는 '경화 현상'이 진행되었다. 이를 재료역학에서는 취성(Brittleness, 깨지기 쉬운 성질)'이 증가했다고 표현한다.



신품 시절에는 낙하 충격을 받아도 플라스틱이 약간 휘어지며 에너지를 흡수했겠지만, 노후화된 도어는 충격을 받는 즉시 유리처럼 깨져버린다. 아이가 실수로 떨어뜨렸을 때 유독 배터리 도어가 잘 박살 나는 이유는, 아이의 부주의 탓도 있지만 소재 자체가 이미 작은 충격도 견딜 수 없는 '골다공증' 상태였기 때문이다.

도어 센서 핀의 마모와 접점 불량에 의한 간헐적 전원 꺼짐

도어 자체가 부러지지 않았더라도, 도어 안쪽에 돌출된 '센서 가압용 핀'이 마모되거나 휘어지는 경우도 있다. 낙하 충격으로 도어가 비틀리면서 이 핀이 미세하게 깎여나가면, 스위치를 누르는 깊이가 얕아진다. 이 경우 평소에는 전원이 들어오다가도, 카메라를 손으로 꽉 쥐거나 세로로 들었을 때 도어 유격이 발생하며 순간적으로 스위치가 떨어져 전원이 꺼지는 증상이 나타난다. 촬영 도중 이유 없이 전원이 꺼졌다가 도어를 꾹 누르면 다시 켜진다면, 이는 배터리 문제가 아니라 도어 핀의 마모로 인한 인터록 해제 현상이다.

파손된 배터리 도어의 복구 전략과 비상시 바이패스(Bypass) 기술

배터리 도어의 걸쇠가 부러졌다면, 원칙적으로는 부품 교체가 유일한 답이다. 강력접착제로 부러진 조각을 붙여도, 배터리를 밀어내는 스프링의 장력을 견디지 못하고 다시 부러질 확률이 99%다. 부품을 구할 수 없는 야외에서의 비상 상황이라면, 인터록 원리를 이용한 응급처치가 가능하다.



배터리실 안쪽의 마이크로 스위치 위치를 찾아, 그 부분을 두꺼운 종이나 이쑤시개 조각으로 강제로 눌러준 뒤(Wedging) 테이프로 고정하는 것이다. 스위치만 눌려 있다면 도어가 없어도 전원은 켜진다. 물론 이는 임시방편일 뿐이며, 장기적으로는 먼지와 습기 유입으로 메인보드를 부식시키므로 반드시 정상적인 도어 부품을 이식(Cannibalization)하여 수리해야 한다.

작은 플라스틱 조각이 시스템의 안전을 지키고 있었다

EOS 30D의 배터리 도어 파손은 단순한 외관 손상이 아니다. 그것은 무거운 배터리가 튀어나와 사용자에게 상해를 입히거나, 접촉 불량으로 인한 스파크 화재를 막기 위해 설계된 안전장치가 희생된 결과다.



아이가 떨어뜨려 부러진 도어 조각을 보며 혼내기보다는, 충격 에너지를 대신 흡수하고 장렬히 전사한 부품의 공학적 역할을 이해하는 것이 낫다. 카메라는 고쳐 쓸 수 있지만, 아이의 기죽은 마음은 고치기 어렵기 때문이다.
