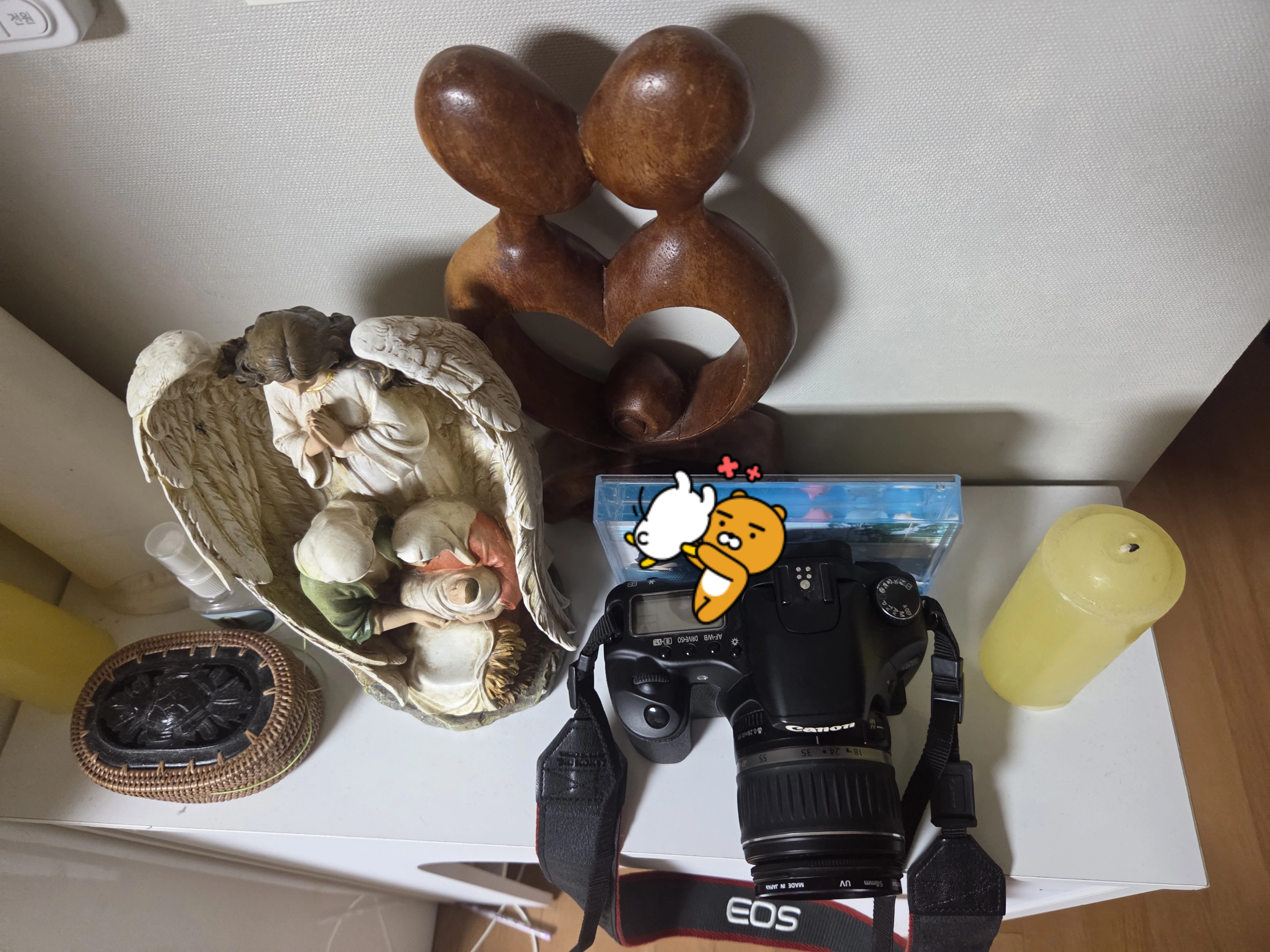

Canon EOS 30D 저장 매체(CF 카드) 인터페이스의 물리적 취약성과 데이터 전송 안정성 확보를 위한 기술적 운용 가이드

디지털 과도기의 저장 매체: CompactFlash(CF)의 병렬 인터페이스 구조와 시대적 한계 분석

Canon EOS 30D가 설계되던 2000년대 중반, 디지털 이미징 시장의 저장 매체 표준은 단연 CompactFlash(CF)였다. 당시 기술 수준에서 고속 연사와 대용량 RAW 파일의 쓰기 속도(Write Speed)를 감당할 수 있는 매체는 SD 카드가 아닌 CF 카드가 유일했기 때문이다.



CF 카드는 IDE(Integrated Drive Electronics) 인터페이스를 소형화한 규격으로, 50개의 핀을 이용한 병렬(Parallel) 데이터 전송 방식을 사용한다. 이는 높은 대역폭을 제공하지만, 기계적으로는 매우 복잡하고 섬세한 접촉 구조를 요구한다. 최신 SD 카드의 단순한 9핀 접촉식 구조와 달리, EOS 30D의 CF 슬롯은 50개의 미세한 금속 핀(Male Pin)이 카드의 구멍(Female Hole)에 물리적으로 삽입되어야만 통신이 시작된다.



이 구조는 '삽입 깊이'와 '핀 정렬'에 대한 허용 오차(Tolerance)가 매우 적다. 즉, EOS 30D의 저장 시스템은 태생적으로 물리적 충격과 마모에 취약할 수밖에 없는 구조적 페널티를 안고 설계되었다. 이를 단순한 '구형 방식'으로 치부할 것이 아니라, 정밀 기계로서 다루어야 할 관리 포인트로 인식해야 한다.

CF 슬롯 내부 핀의 전단응력(Shear Stress) 취약성과 '핀 휘어짐'의 메커니즘

EOS 30D 사용자들에게 가장 악명 높은 고장인 '핀 휘어짐(Bent Pin)'은 단순한 부주의가 아니라, 슬롯 가이드 레일의 유격과 핀의 강도 사이의 불균형에서 비롯된다. 슬롯 내부의 가이드 레일은 카드가 들어가는 길을 잡아주지만, 오랜 사용으로 레일이 마모되면 카드가 미세하게 비스듬히 진입할 수 있다.



이때 사용자가 평소와 같은 힘으로 카드를 밀어 넣으면, 0.5mm 두께의 얇은 구리 합금 핀은 카드의 진입 각도를 견디지 못하고 옆으로 눕거나 구겨지게 된다. 핀이 휘어지면 단순히 데이터 전송이 안 되는 것에 그치지 않는다. 전원(VCC) 핀과 접지(GND) 핀이 서로 닿아 쇼트(Short-circuit)가 발생할 경우, 과전류가 흘러 메인보드의 전원 관리 칩셋(PMIC)을 영구적으로 손상시킬 수 있다.



따라서 카드를 삽입할 때 아주 약간이라도 '걸리는 느낌'이나 '뻑뻑함'이 전달된다면, 즉시 동작을 멈추고 강한 조명으로 슬롯 내부의 핀 정렬 상태를 확인해야 한다. 이것은 예방이 아닌 생존의 문제다.

노후화된 슬롯 접점의 산화와 접촉 저항 증가에 따른 데이터 비트 에러(Bit Error)

금속은 공기 중의 산소, 그리고 사용자의 손에서 묻어난 염분 및 유분과 반응하여 표면에 산화막(Oxide Layer)을 형성한다. 출시 20년이 지난 EOS 30D의 슬롯 핀 표면은 육안으로는 깨끗해 보여도 미세한 산화가 진행되었을 가능성이 높다. 이 산화막은 전기가 흐르는 것을 방해하는 저항체로 작용한다.



데이터가 저속으로 전송될 때는 큰 문제가 없으나, 연사 촬영 시 대용량 데이터가 고속으로 흐를 때 이 접촉 저항은 신호의 전압 레벨을 떨어뜨린다. 디지털 신호는 0과 1의 전압 차이로 데이터를 구분하는데, 전압이 떨어지면 1을 0으로, 0을 1로 오판하는 '비트 에러'가 발생한다.



사진의 일부가 회색으로 잘려 나오거나 색상이 괴기스럽게 뒤틀리는 현상은 바로 이 접점 노후화로 인한 신호 손실의 결과다. 정기적인 슬롯 클리닝(전문가 의뢰 권장)과 접점 부활제 사용은 데이터 무결성을 위한 필수 유지 보수다.

FAT32 파일 시스템의 구조적 취약점과 전원 차단 시 논리적 붕괴 시나리오

하드웨어가 정상이라도 소프트웨어적 구조가 깨지면 데이터는 사라진다. EOS 30D는 FAT32(File Allocation Table) 파일 시스템을 사용한다. 이 방식은 호환성이 좋지만, '저널링(Journaling)' 기능이 없어 데이터 기록 중 사고에 무방비하다. 카메라가 사진을 찍으면



①데이터 영역에 이미지 정보 기록

②FAT 영역에 파일 위치 정보 갱신이라는 두 단계를 거친다. 만약



①번 과정은 끝났는데 ②번 과정을 수행하는 찰나에 배터리가 떨어지거나 카드를 뽑아 전원이 차단되면 어떻게 될까? 이미지는 카드에 들어있지만, 카메라는 그 이미지가 어디에 있는지 찾는 지도를 잃어버리게 된다.



이를 '고아 클러스터(Orphaned Cluster)' 혹은 '파일 시스템 커럽션(Corruption)'이라 부른다. "촬영은 했는데 파일이 없다"는 증상은 귀신이 곡할 노릇이 아니라, FAT 갱신 타이밍에 전원 관리에 실패했기 때문에 벌어지는 논리적 인과다.

고용량·초고속 CF 카드의 컨트롤러 호환성 이슈와 안정적 운용을 위한 스펙 제안

"최신 카드가 무조건 좋다"는 명제는 EOS 30D에서 통하지 않는다. 최신 UDMA 7 규격의 32GB, 64GB 카드는 내장된 컨트롤러 칩셋이 구형 바디의 느린 신호 처리 속도를 기다려주지 못해 '타이밍 아웃(Timing Out)' 오류를 뱉어낼 확률이 높다.



또한 EOS 30D의 펌웨어는 8GB 이상의 주소 지정 방식(Addressing)을 완벽하게 지원하지 못해 부팅 속도가 현저히 느려지거나 전체 용량을 인식하지 못할 수 있다. 기술적으로 가장 안정적인 조합은 133x~400x 속도 등급을 가진 4GB~8GB 용량의 샌디스크(Sandisk) 또는 트랜센드(Transcend) 구형 모델이다.



이는 EOS 30D의 설계 당시 테스트 되었던 스펙 범위 내에 있으며, 데이터 입출력 타이밍이 바디의 처리 속도와 가장 잘 동기화된다. 30D를 위한 카드는 '빠른 것'이 아니라 '맞는 것'을 써야 한다.
