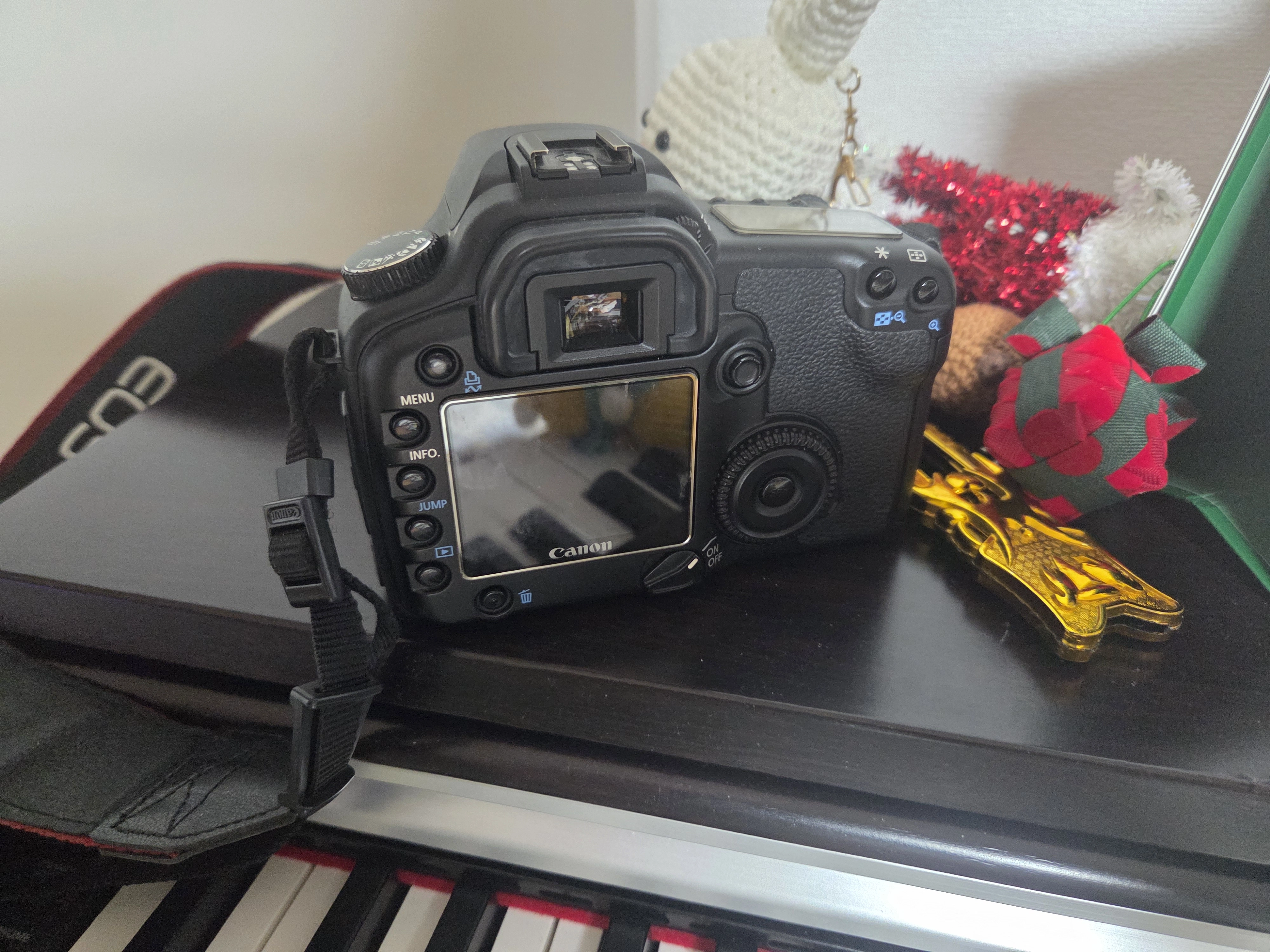

Canon EOS 30D 핫슈(Hot Shoe) 접촉 불량과 외장 플래시 동조 실패 해결

외장 플래시 슈(Hot Shoe)의 레일 변형과 접점 유격이 만드는 발광 실패 메커니즘

카메라 상단 펜타프리즘 부위에 위치한 핫슈(Hot Shoe)는 외장 플래시를 물리적으로 단단히 고정하고, 셔터 동조 신호를 전기적으로 전달하는 중요한 인터페이스다. 금속으로 된 핫슈 레일은 외부 충격이나 무거운 플래시를 장착한 상태에서의 이동으로 인해 미세하게 벌어지거나 아래로 눌려 변형되기 쉽다.



레일이 미세하게 벌어지면 플래시가 단단히 고정되지 않고 좌우로 흔들리는 유격이 발생한다. 이 유격으로 인해 셔터를 누르는 결정적인 순간에 플래시 하단의 핀과 핫슈의 접점이 순간적으로 떨어져 발광에 실패하게 된다.



육안으로는 정상처럼 보여도 손으로 장착된 플래시를 흔들었을 때 덜그럭거리는 유격이 느껴진다면, 정밀 드라이버를 이용해 핫슈 레일의 4귀퉁이 나사를 조여주거나, 펜치 등을 이용해 레일의 폭을 물리적으로 좁혀주는 교정 작업이 필요하다.



E-TTL II 자동 조광 신호가 전달되지 않을 때 확인해야 할 5핀 접점 배열 분석

EOS 30D는 총 5개의 접점 핀을 통해 렌즈 거리 정보와 연동된 정밀한 E-TTL II 조광 시스템을 구동한다. 정중앙의 가장 큰 대형 접점(X-sync)은 단순히 셔터가 열릴 때 "터져라"라는 발광 신호(Trigger)만을 담당한다.



그 주변에 위치한 작은 4개의 접점은 플래시의 조광량 제어, 렌즈의 초점 거리(줌) 정보, 화이트밸런스 데이터, AF 보조광 제어 신호를 복합적으로 교환한다. 만약 플래시는 정상적으로 터지는데 사진이 하얗게 날아가거나(풀발광, TTL 실패), 반대로 너무 어둡게 나온다면, 중앙의 트리거 접점은 정상이지만 주변부 데이터 통신 접점의 불량일 가능성이 높다.



핫슈 접점 부위의 검은 도장이 벗겨져 쇼트가 나거나, 접점 표면에 손의 유분기나 기름때가 끼어 절연 막을 형성하고 있지 않은지 집중적으로 확인하고 면봉으로 닦아내야 한다.



핫슈 내부의 숨겨진 마이크로 스위치 고착과 내장 플래시 팝업 불가 현상

외장 플래시를 전혀 사용하지 않는데도 내장 플래시 버튼을 눌렀을 때 팝업이 되지 않는다면 90% 이상 핫슈의 기계적 문제다. EOS 30D의 핫슈 레일 오른쪽 금속 판 아래 틈새에는 '외장 플래시 장착 여부'를 감지하는 아주 작은 마이크로 스위치(Micro-switch)가 숨겨져 있다.



외장 플래시를 끼우면 이 스위치 핀이 아래로 눌리면서 내장 플래시 작동 회로를 차단하는 원리다. 하지만 핫슈를 오래 사용하지 않거나 먼지가 많은 환경에 노출되면, 이 스위치 틈새에 먼지나 끈적한 이물질이 끼어 스위치 핀이 눌린 채로 고착(Stuck)되는 경우가 많다. 이렇게 되면 카메라는 "현재 외장 플래시가 장착되어 있다"고 오인하여 내장 플래시를 절대 열지 않는다.



얇은 핀셋이나 바늘 끝으로 레일 틈새의 스위치 핀을 살살 건드려 다시 튀어나오게 해주면 즉시 해결된다.



고전압 구형 스트로보 사용 시 바디 회로 보호를 위한 트리거 전압 이해와 주의사항

EOS 30D와 같은 디지털 바디에 필름 카메라 시절에 쓰던 구형 플래시를 연결할 때는 각별한 주의가 필요하다. 최신 디지털 카메라는 핫슈 회로와 메인 보드 보호를 위해 6V 내외의 낮은 트리거 전압을 사용하도록 설계되어 있다.



하지만 80-90년대에 생산된 일부 구형 자동 플래시(비전용 스트로보)는 발광 신호를 위해 수백 볼트(High Voltage)에 달하는 고전압을 방출한다. 이러한 구형 장비를 30D 핫슈에 직결할 경우, 카메라 내부의 동조 회로(Synchro Circuit)가 과전압을 견디지 못하고 타버려 메인 보드를 통째로 교체해야 하는 참사가 벌어질 수 있다.



구형 장비를 연결할 때는 반드시 멀티 테스터기로 트리거 전압을 확인하거나, 전압을 안전하게 낮춰주는 '세이프 싱크(Safe Sync)' 어댑터를 경유해서 연결해야 한다.



외장 조명 시스템의 신뢰성을 회복하기 위한 핫슈 체결력 관리 및 예방 정비 기준

핫슈 관련 문제는 복잡한 전자적 고장보다 물리적 체결력 저하와 접점 오염이 원인인 경우가 압도적으로 많다. 외장 플래시 장착 후에는 반드시 플래시 하단의 잠금 레버(Lock Lever)를 끝까지 돌려 고정 핀이 핫슈 구멍에 박히도록 해야 한다.



또한 주기적으로 핫슈 내부의 얇은 금속 커버를 분리하여 레일을 고정하고 있는 4개의 십자 나사가 풀리지 않았는지 확인하고 조여줘야 한다. 평소에 외장 플래시를 사용하지 않을 때는 플라스틱 핫슈 커버를 끼워두는 것만으로도 먼지 유입과 습기로 인한 접점 부식을 막을 수 있다. 이는 사소해 보이지만 조명 시스템의 작동 신뢰성을 유지하는 가장 기본적이고 확실한 예방 정비 절차다.
