오토닉스 TK4 시리즈 온도 컨트롤러 파라미터 세팅 및 조작 가이드

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

오븐(Oven)이나 히터 블록의 온도를 정밀하게 제어하기 위해 현장에서 자주 채택하는 또 하나의 대표적인 온도 조절기가 바로 오토닉스(Autonics) TK4 시리즈입니다.

온도 컨트롤러는 버튼 조작법과 파라미터 진입 방식을 정확히 알고 있어야 설비 시운전이나 A/S 시 신속하게 대응할 수 있습니다. 오늘은 작업 표준서를 바탕으로 TK4 시리즈의 명칭과 전면부 키 조작법, 파라미터 설정 모드 진입 방법, 그리고 설정온도(SV) 변경 및 배선 시 주의사항까지 완벽하게 정리해 드리겠습니다.





오토닉스 TK4 세팅 3줄 요약

1. 배선 주의: DC 전원 인가 전 반드시 P24와 N24 단자의 쇼트(Short) 여부를 체크하여 구성품 파손을 방지합니다.
2. 파라미터 진입: 운전 모드에서 [MODE] 키를 2초 이상 누르면 설정 모드로 진입하며, 3초 이상 누르면 운전 모드로 복귀합니다.
3. SV 변경: << 또는 화살표 키를 눌러 자릿수(Digit)를 이동하며 원하는 설정온도(SV)를 간편하게 변경할 수 있습니다.

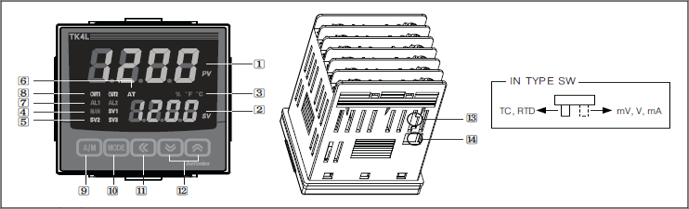

1. TK4 시리즈 전면부 명칭 및 배선 안전 수칙

장비를 다루기 전, 상단의 현재 온도(PV)와 설정 온도(SV) 표시부 및 조작 키의 역할을 파악하고 하드웨어적 위험 요소를 숙지해야 합니다.



• PV / SV 표시부: 초록색 상단부는 현재 온도(PV), 하단 빨간색은 제어 설정 온도(SV)를 나타냅니다. 오토 튜닝(AT), 경보(Alarm1, 2), 가열/냉각 제어 출력 램프가 하단에 위치합니다.
• 조작 키: 자동/수동 전환(A/M), 설정 모드 진입(MODE), 자릿수 이동(<<), 값 변경(↓, ↑) 키로 구성되어 있습니다.
• ★핵심 안전 수칙 (배선 주의)★: DC 전원을 사용하는 모델의 경우, 전원 인가 전에 P24와 N24 라인의 쇼트(Short) 배선 상태를 반드시 멀티테스터기로 체크해야 합니다. 배선 불량으로 쇼트가 발생하면 TK4S 내부 구성품이 즉시 파손되므로 각별한 주의가 필요합니다.

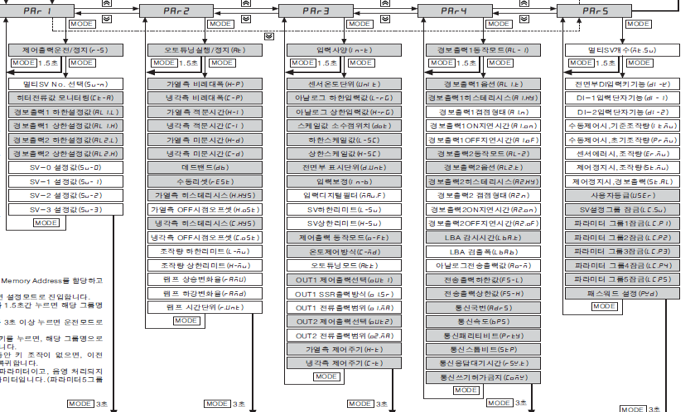

2. Parameter 설정 모드 진입 및 이동 방법

알람 값이나 센서 타입 등 내부 파라미터를 수정하기 위해 설정 모드로 진입하는 요령입니다.



• 설정 모드 진입: 평소 운전 모드 화면에서 [MODE] 키를 2초 이상 길게 누르면 설정 모드로 진입합니다.
• 그룹명 이동: 설정 모드 진입 후 어디서든 [MODE] 키를 1.5초간 누르면 상위 그룹명으로 빠르게 이동할 수 있습니다.
• 운전 모드 복귀: 설정을 마치고 빠져나오고 싶을 때는 [MODE] 키를 3초 이상 꾹 누르면 즉시 운전 모드로 돌아옵니다. (조작 없이 30초 동안 키 입력이 없어도 자동으로 운전 모드로 복귀합니다.)

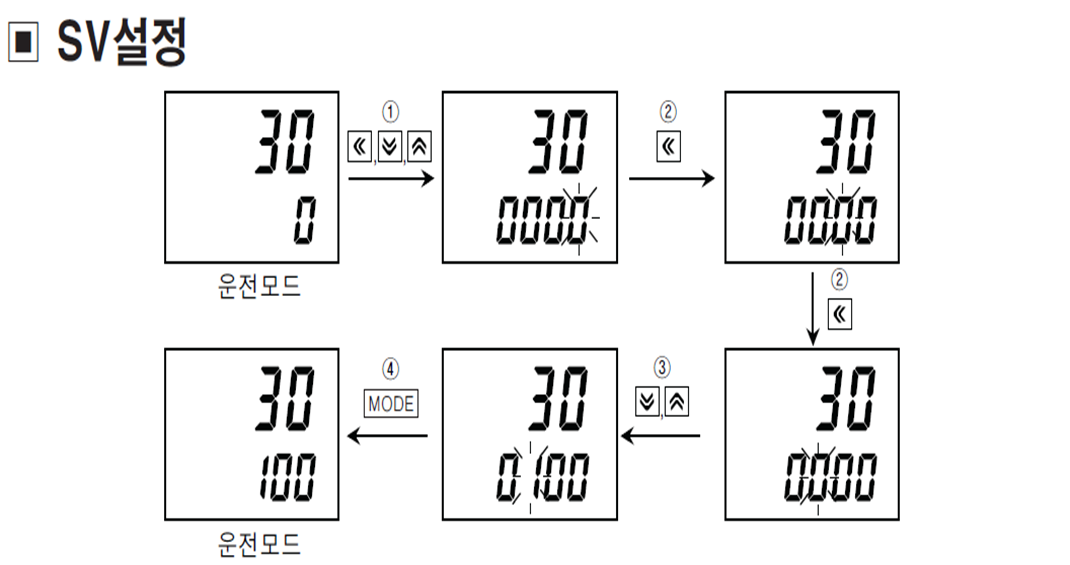

3. 설정온도(SV) 변경 및 현장 관리 팁

설비 운전 중 오븐의 타겟 온도(SV)를 변경해야 할 때 사용하는 간편 조작법입니다.

• SV 설정 진입: 운전 모드에서 << , ↓ , ↑ 키 중 아무 키나 누르면 SV 설정부의 최하위 열이 깜빡이면서 SV 설정 모드로 진입합니다.
• 자릿수 이동 및 값 변경: << 키를 누르면 깜빡이는 자릿수(Digit)가 좌우로 이동합니다. 이때 ↓ , ↑ 키를 누르면 0부터 9까지 순환하며 상/하위 자릿수와 연계되어 빠르게 수치를 올리거나 내릴 수 있습니다.
• 자동 저장: 원하는 온도를 맞춘 후 [MODE] 키를 누르거나 3초 동안 키 입력이 없으면 자동으로 값이 저장되며 변경된 SV로 즉시 가열 제어를 수행합니다.



현장 실무 팁(Tip): 현장 표준서에 따르면 온도 컨트롤러의 알람 설정값이나 파라미터 값은 임의로 변경을 엄금하고 있습니다. 장비 세팅 시 적용한 알람 데이터는 반드시 백업해 두어야 하며, 작업자 과실로 인한 오동작을 방지하기 위해 사용자 측에 주의 사항을 철저히 전달해야 합니다.

오늘은 오토닉스의 대표 온도 조절기인 TK4 시리즈의 명칭과 파라미터 모드 진입, 그리고 설정온도 변경법을 알아보았습니다.

앞서 다룬 RKC 제품들과 비교해 버튼 누르는 시간([MODE] 2초 vs 3초)이나 조작 방식에 미세한 차이가 있으므로, 현장에 설치된 컨트롤러 기종에 맞춰 올바르게 대처하는 엔지니어가 되시기를 바랍니다!



온도 제어 기술 기록
본 포스팅은 설비 출하 검사 및 시운전 공수 단축을 위해 제정된 '온도 CONTROLLER 설정 기준서'를 바탕으로, 오토닉스 TK4 시리즈의 전면부 키 기능, P24/N24 단자 쇼트 방지 주의사항, 2초/3초 [MODE] 키 조작을 통한 파라미터 진입 및 자릿수별 SV 설정 방법을 현장 실무 눈높이에 맞춰 재구성했습니다.
