TPC 디지털 압력계(DPSA) 설정 가이드: 영점 조정 및 출력 모드 변경

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

공압 시스템의 안전을 감시하는 디지털 압력계는 브랜드별로 조작법이 조금씩 다릅니다. 지난번 SMC 압력계에 이어, 현장에서 가성비와 신뢰성으로 널리 쓰이는 또 다른 대표 모델인 TPC 메카트로닉스의 DPSA Series 압력계를 다루어 보려고 합니다.

외관은 비슷해 보이지만 조작 버튼(UP, DOWN, SET)의 쓰임새와 메뉴 진입 방식이 다르기 때문에, 세팅법을 명확히 숙지하지 않으면 엉뚱한 파라미터를 건드리기 십상입니다. 오늘은 현장 작업 표준서를 바탕으로 DPSA 압력계의 영점 조정(제로 클리어)부터 출력 모드, 응답 시간, LED 색상 변경까지 핵심 세팅법을 정리해 보겠습니다.



TPC 압력계(DPSA) 세팅 3줄 요약

1. 영점 조정: 에어를 완전히 뺀 상태에서 <UP>키와 <DOWN>키를 동시에 1초 이상 누르면 '0'으로 세팅됩니다.
2. 기능 모드 진입: 운전 모드에서 [SET(ㅇ)] 키를 3초 이상 길게 누르면 파라미터 설정 모드로 진입합니다.
3. 출력 방식(N.O/N.C): 설비 접점 조건에 따라 N.O(A접점) 또는 N.C(B접점)를 선택하고 [SET] 키로 확정합니다.

1. 압력계 표시부 이해 및 영점 조정 (제로 클리어)

세팅을 시작하기 전, 센서가 현재의 대기압을 정확히 '0'으로 인식하도록 만들어주는 영점 조정은 필수입니다.

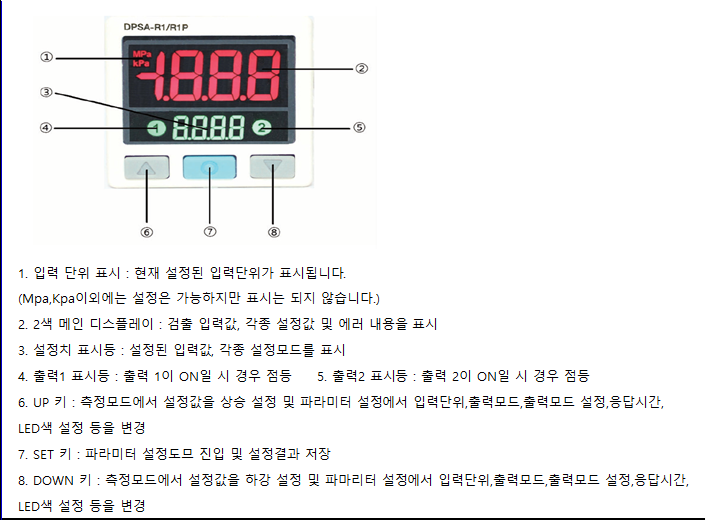

• 디스플레이: DPSA 모델은 2색 메인 디스플레이를 채택하여 검출 입력값과 에러 내용을 보여주며, 설정치 표시등을 통해 현재 모드를 알 수 있습니다.
• 기본 조작키: ▲(UP)키, ▼(DOWN)키, 그리고 가운데에 있는 o(SET) 키로 조작합니다.
• ★영점 조정(제로 클리어)★: 먼저 설비의 에어(압력포트)를 완전히 차단하여 압력을 개방합니다. 그 상태에서 <UP>키와 <DOWN>키를 동시에 1초 이상 누르면 화면에 '0'이 표시되며 영점이 완료됩니다.

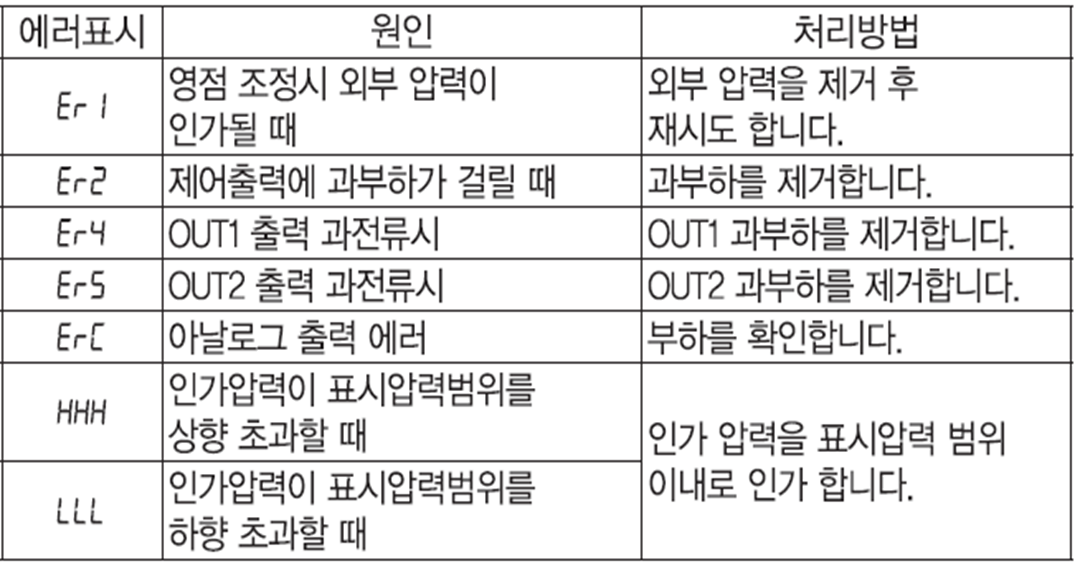

주의사항: 에어가 걸려 있는(압력이 있는) 상태에서 강제로 영점 조정을 시도하면 키를 누르는 동안 화면에 'Er1' 에러가 표시되며 조작이 거부됩니다. 반드시 에어를 빼고 진행하세요.

2. 기능 설정 모드 진입 및 필수 파라미터 변경

영점을 잡았다면, 이제 압력계가 설비의 PLC와 어떻게 대화할지 설정해 주어야 합니다. 파라미터 모드에 진입하여 순차적으로 세팅을 진행합니다.

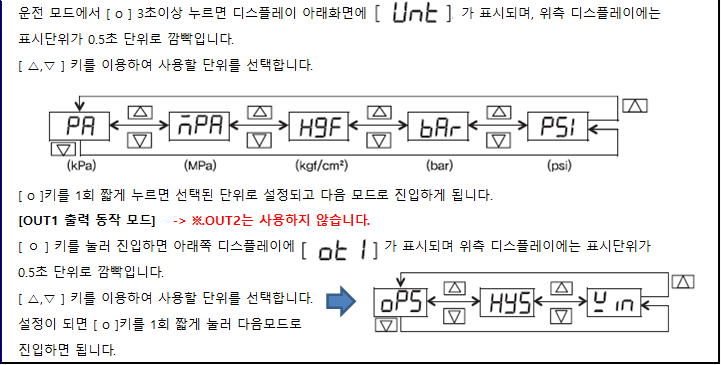

• 모드 진입: 운전(메인) 모드에서 [o (SET)] 키를 3초 이상 길게 누르면 파라미터 설정 모드로 진입합니다. 메뉴에 들어가면 위쪽 디스플레이가 0.5초 단위로 깜빡입니다.
• 항목 변경 및 확정: 깜빡이는 상태에서 [▲, ▼] 키를 눌러 원하는 값을 선택하고, [o (SET)] 키를 1회 짧게 누르면 값이 저장되며 다음 메뉴로 넘어갑니다. (이 과정을 반복하여 끝까지 설정합니다.)
• [OUT1 출력 동작 모드]: OUT2는 잘 사용하지 않으며, OUT1을 기준으로 설정합니다.

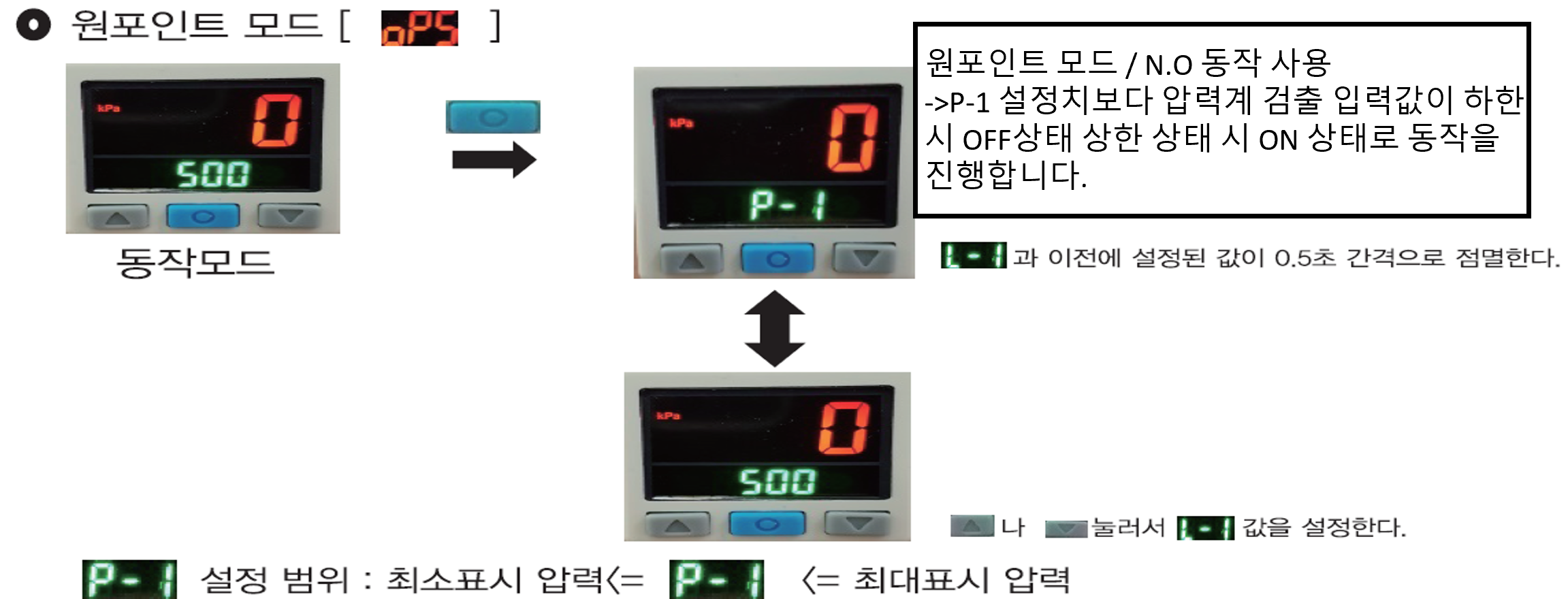

  • 원 포인트 설정 모드(OPS): 특정 압력 지점을 넘어설 때(또는 이하일 때)만 검출할 때 사용.
  • 히스테리시스 모드(HYS): ON 되는 시점과 OFF 되는 시점의 간격(응차)을 두어 압력 출렁임에 대응할 때 사용.

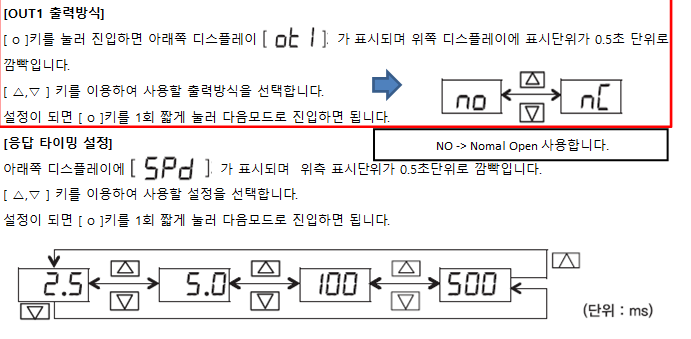

• [OUT1 출력 방식]: 설비 도면 조건에 맞춰 N.O (Normal Open, A접점) 또는 N.C (Normal Close, B접점)를 선택합니다.
• 모드 복귀: 모든 설정을 마친 후 [o (SET)] 키를 다시 3초 이상 누르면 운전 모드로 복귀합니다.

3. 안정적인 검출을 위한 응답 시간 및 디스플레이 설정

에어가 공급되는 라인은 실린더가 움직일 때마다 압력이 순간적으로 요동칩니다. 이 '맥동' 현상으로 인한 오동작을 잡는 것이 제어 엔지니어의 노하우입니다.



• 응답 시간 (채터링 방지): 파라미터에서 4가지(2.5ms, 5ms, 100ms, 500ms) 중 하나를 선택할 수 있습니다. 응답 시간을 길게 설정할수록 내부 디지털 필터가 많이 적용되어, 순간적인 압력 저하에 알람이 울리지 않고 안정적으로 검출할 수 있습니다.
• LCD 색 변경 (시인성 확보): 출력 상태를 멀리서도 확인하기 위해 디스플레이 색상을 변경합니다. 'SoG'를 선택하면 OUT1 출력이 나갈 때 윗부분 디스플레이가 녹색(GREEN)으로 바뀌고, 'SoR'을 선택하면 적색(RED)으로 변하여 직관적인 확인이 가능합니다.

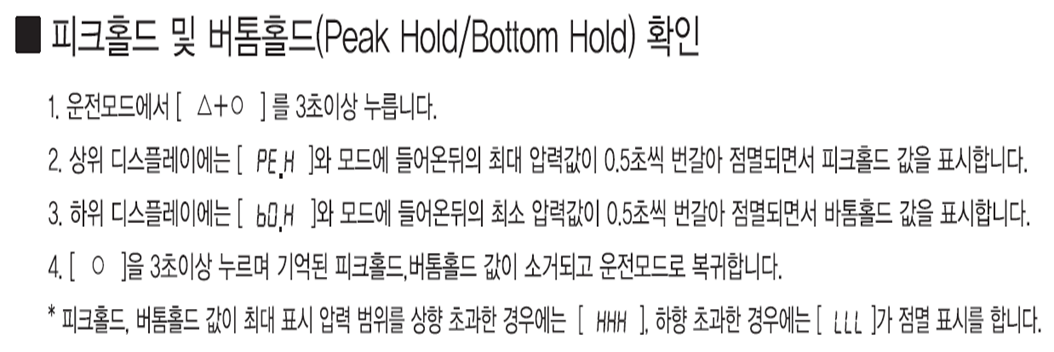

• 피크 홀드(Peak Hold) / 바텀 홀드(Bottom Hold): 눈으로 쉽게 확인하기 힘든 순간적인 최대 압력이나 최소 압력을 기억해두는 기능입니다. 시스템의 이상 조건을 파악하거나 진단할 때 매우 유용하게 쓰입니다.



오늘은 가성비와 내구성으로 현장에서 사랑받는 TPC 메카트로닉스 DPSA 압력계의 세팅법을 알아보았습니다.

SMC와 TPC 등 제조사마다 버튼을 누르는 횟수나 길이는 조금씩 다르지만, 1) 에어를 빼고 영점 조절을 한다, 2) 출력 방식(N.O/N.C)을 맞춘다, 3) 응답 시간(채터링 방지)을 조율한다는 압력계 세팅의 핵심 뼈대는 모두 동일합니다. 원리를 이해하시면 어떤 브랜드의 압력계를 만나도 당황하지 않고 세팅을 마무리하실 수 있을 것입니다!



공압 제어 기술 기록
본 포스팅은 설비 현장의 '압력계 설정 작업지시서(DPSA Series)'를 바탕으로, TPC 디지털 압력계의 제로 클리어 방법, 3초간 [SET] 키를 활용한 파라미터 모드 진입, 출력 동작 모드(OPS/HYS) 및 채터링 방지 응답 시간 설정 절차를 현장 실무에 맞게 재구성했습니다.
