도면 해독의 꽃! 릴레이 자기유지 회로와 히터 제어 원리 완벽 이해

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

지난 시간 EMO 회로를 통해 차단기(CP)와 퓨즈(Fuse)가 왜 필요한지 알아보았습니다. 하지만 버튼을 누르고 있을 때만 장비가 돌아간다면 그것은 진정한 의미의 '자동화'가 아닐 것입니다. 한 번 버튼을 눌렀다 떼어도 기계가 스스로 동작을 유지하게 만드는 마법, 그 중심에는 '릴레이(Relay)'가 있습니다.



오늘은 자동화 설비 전장 도면의 알파와 오메가인 자기유지(Self-Holding) 회로의 원리를 배우고, 이를 응용하여 오븐(Oven) 히터를 제어하는 MC와 SCR 회로를 해석하는 방법까지 현장 작업 표준서를 바탕으로 알기 쉽게 정리해 보겠습니다.



자기유지 회로 및 히터 제어 3줄 요약

1. 자기유지 회로: ON 스위치와 릴레이 A접점을 병렬로 연결하여, 버튼에서 손을 떼어도 전원이 계속 공급되게 만듭니다.
2. 인터락(Interlock): 자기유지 회로 앞뒤로 각종 보호 조건(에러 시 차단 등)을 달아놓은 것이 복잡한 전장 도면의 정체입니다.
3. 히터 제어(SCR): 히터는 MC(마그네트 접촉기)로 메인 전원을 보호하고, 온도 컨트롤러(Z-COM)의 신호를 받은 SCR(무접점 릴레이)이 온도를 정밀 제어합니다.

1. 릴레이의 마법: 자기유지(Self-Holding) 회로의 탄생

스위치(푸시버튼)는 누를 때만 전기가 통합니다. 손을 떼면 꺼져버리죠. 장비를 계속 돌리기 위해 스위치를 테이프로 감아둘 수는 없습니다. 이때 릴레이가 구원투수로 등장합니다.

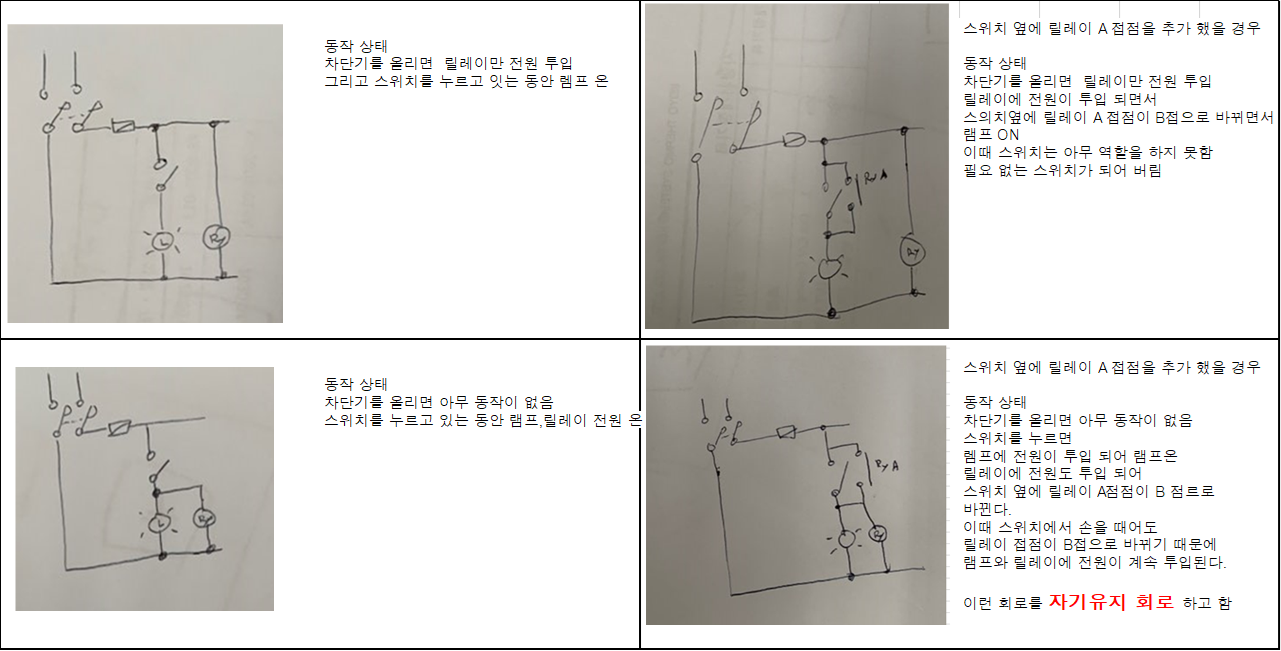

• 동작 원리: ON 스위치(A접점)를 누르면 전기가 흘러 릴레이 코일에 전원이 투입됩니다. 코일이 여자(자석화)되면, 스위치와 병렬로 연결해둔 릴레이의 A접점이 착! 하고 달라붙어 B접점(연결 상태)으로 바뀝니다.
• 자기유지 완성: 이제 스위치에서 손을 떼어도(스위치가 열려도), 전기는 이미 달라붙어 있는 릴레이의 접점을 타고 우회하여 계속 릴레이 코일과 램프에 전원을 공급합니다. 스스로 동작을 유지한다고 해서 이를 '자기유지 회로'라고 부릅니다.
• 정지 방법: 동작을 멈추고 싶다면 회로의 맨 앞이나 뒤에 OFF 스위치(B접점)를 직렬로 달아주면 됩니다. 이 B접점을 누르는 순간 우회로의 전기가 끊어지며 릴레이가 툭 떨어지고 모든 동작이 정지됩니다.

2. 전장 도면이 복잡해지는 이유: 인터락(Interlock)과 PLC

설비 도면을 처음 펴보면 복잡한 선과 기호들 때문에 기가 질리기 마련입니다. 하지만 겁먹을 필요 없습니다. 그 복잡한 도면들의 뼈대는 결국 이 '자기유지 회로' 하나입니다.

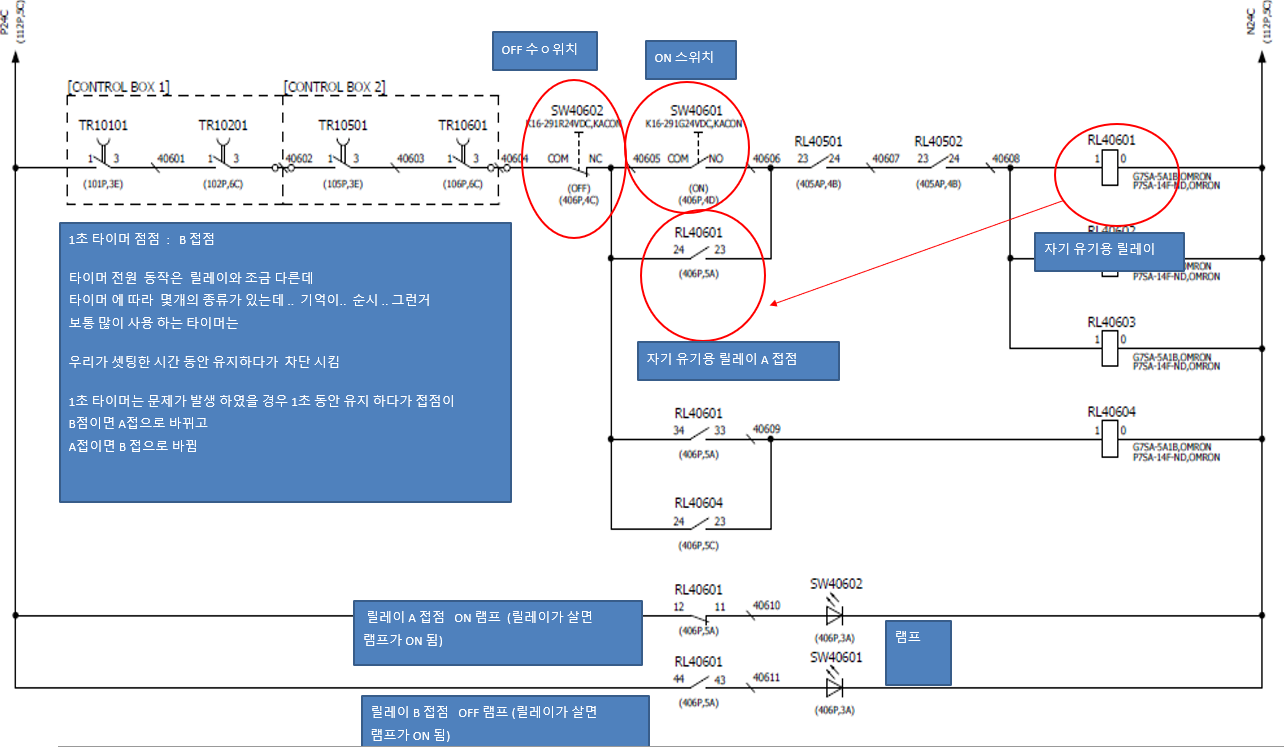

• 보호 회로의 추가: 단순 자기유지 회로에 "문이 열리면 서야 해", "온도가 너무 높으면 차단해야 해", "비상정지(EMO)가 눌리면 다 끊어야 해"라는 안전 조건(보호 기능)들을 꼬리에 꼬리를 물고 직렬로 달아둔 것이 바로 설비 도면입니다.
• 인터락 (Interlock): 이렇게 하나의 조건이 맞지 않으면 다음 동작으로 넘어가지 못하게 막는 회로를 인터락이라고 부릅니다.
• PLC의 도입: 이 복잡한 릴레이 배선을 물리적인 전선으로 다 연결하려면 판넬이 집채만 해질 것입니다. 그래서 이 모든 조건과 스위칭 동작을 소프트웨어로 처리하게 만든 것이 바로 PLC(Programmable Logic Controller)입니다.



3. 실전 응용: 산업용 히터 제어 (MC와 SCR, Z-COM)

자기유지와 인터락의 개념을 바탕으로, 실제 오븐(Oven) 설비에서 막대한 전기를 소모하는 히터(Heater)를 어떻게 안전하게 제어하는지 살펴보겠습니다.

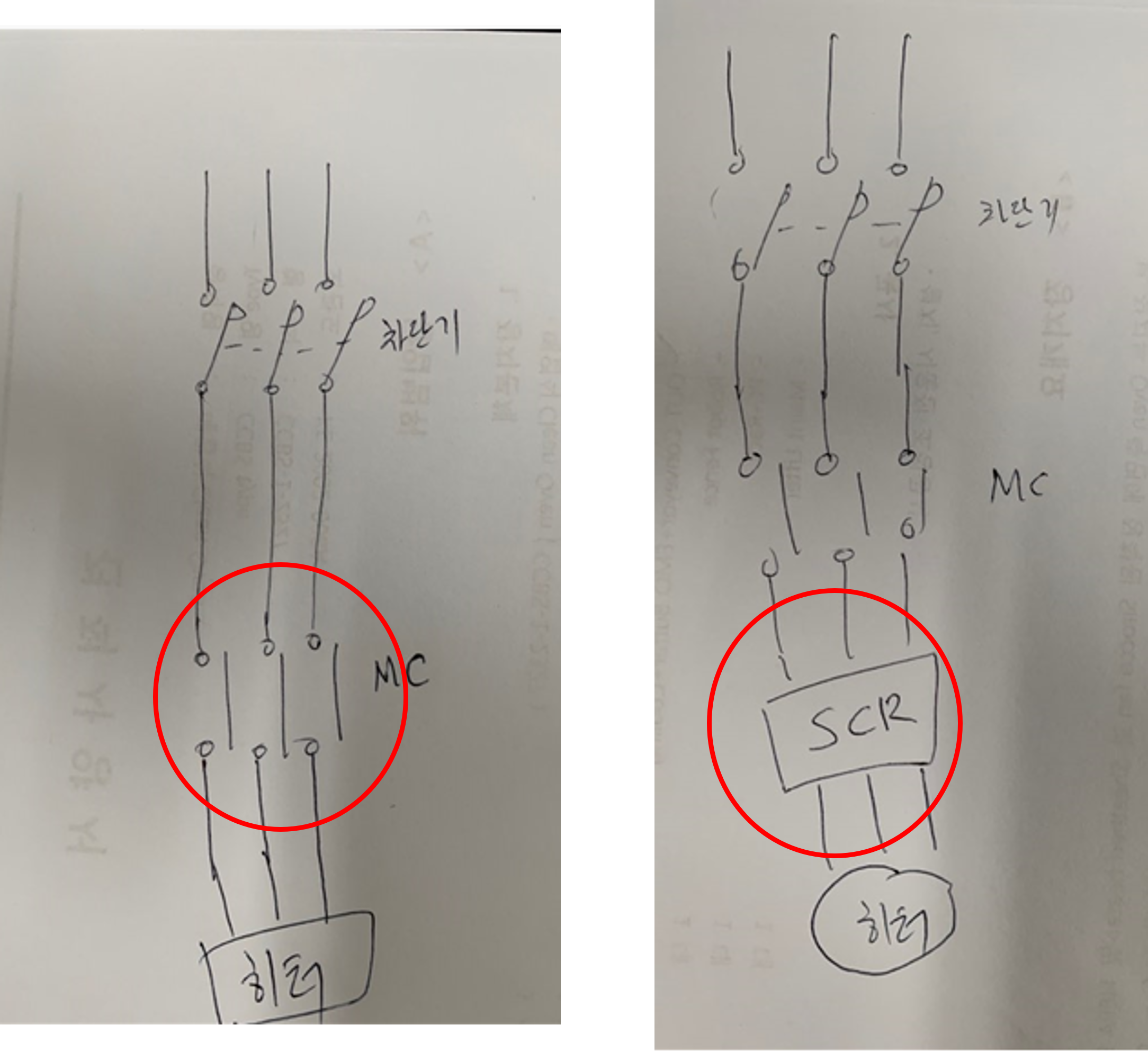

• 차단기와 MC의 역할: 차단기만 덜렁 달아서 히터를 켤 수도 있지만, 화재 위험이 너무 큽니다. 그래서 PLC의 신호를 받아 안전하게 전원을 붙여주는 거대한 릴레이인 MC(Magnetic Contactor, 전자접촉기)를 추가하여 과전류를 보호합니다.
• SCR (무접점 릴레이): 히터는 단순히 켜고 끄는 것을 넘어, 목표 온도(Target Temp)에 맞춰 매우 세밀하게 전압을 조절해야 합니다. 기계식 릴레이로는 이런 고속 스위칭이 불가능하므로, 마모가 없는 반도체 소자인 SCR(Silicon Controlled Rectifier)을 사용합니다.
• Z-COM 컨트롤: 이 SCR에게 "지금 온도가 낮으니 전기를 70%만 흘려보내", "목표 온도에 도달했으니 전기를 끊어"라고 똑똑하게 신호를 주는 두뇌 역할을 바로 앞선 포스팅에서 배웠던 온도 컨트롤러(Z-COM 등)가 수행하는 것입니다.



현장 실무 팁(Tip): 히터가 가열되지 않을 때, 무작정 열선을 뜯지 마세요. 흐름에 따라 1) PLC가 MC를 붙여주었는지, 2) 온도 컨트롤러(Z-COM)가 런(RUN) 상태인지, 3) Z-COM에서 SCR로 출력 신호 램프(OUT)가 깜빡이며 들어오고 있는지를 역순으로 확인하는 것이 전문가의 트러블슈팅입니다.

오늘은 자동화 도면을 읽는 가장 핵심적인 눈인 자기유지 회로의 원리와 히터 제어 시스템(MC, SCR)의 상관관계를 알아보았습니다.

릴레이 하나가 자기 스스로 전기를 붙잡고 있는 이 단순한 원리가 모이고 모여, 거대하고 정교한 산업용 로봇과 설비를 움직입니다. 껍데기만 보면 복잡해 보이지만 본질은 스위치와 릴레이라는 것을 기억하신다면, 어떤 어려운 도면을 만나도 당황하지 않고 원인을 찾아내실 수 있을 것입니다!



설비 보전 기술 기록
본 포스팅은 신입 제어 엔지니어 교육을 위한 '배선 기본 교육 자료'를 바탕으로, 푸시버튼을 활용한 릴레이 자기유지(Self-Holding) 회로의 탄생 배경과, 이를 응용한 산업용 히터 제어(MC, SCR, 온도 컨트롤러)의 하드웨어적 구성 원리를 알기 쉽게 재구성했습니다.
