EMO(비상정지) 24V 전압 라인 추적 및 불량 구간 찾기

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

지난 1탄에서 테스터기의 '소리(도통)' 기능을 이용해 EMO 스위치 단품의 고장 유무를 점검하는 방법을 알아보았습니다. 만약 스위치 자체는 정상인데 설비에서 여전히 비상정지 알람이 해제되지 않는다면, 이는 스위치와 제어반을 잇는 케이블 단선이나 장비 간 배선(Link) 문제일 확률이 높습니다.



설비가 길게 늘어선 라인에서 어느 구간의 선이 끊어졌는지 맨눈으로 찾는 것은 불가능합니다. 오늘은 멀티 테스터기의 직류 전압(DC 24V) 측정 기능을 활용하여, 끊어진 EMO 라인을 논리적으로 역추적해 내는 실전 트러블슈팅 방법을 상세히 알아보겠습니다.



EMO 24V 전압 추적 3줄 요약

1. 1차 점검: CC-Link의 Run 램프와 FSU 램프를 먼저 확인하여 전체 통신 및 안전 릴레이 상태를 파악합니다.
2. 측정 세팅: 테스터기를 직류 전압(DC) 모드로 두고, 검은색 프로브는 접지(N24-3)에 고정한 채 빨간색으로 단자를 찍습니다.
3. 원인 판별: 입력단자(40101A)에 24V가 안 나오면 장비 간 케이블 불량, 출력단자(40102A)가 안 나오면 해당 EMO 배선 불량입니다.

1. 1차 램프 점검 및 배선 의심 구간 설정

무작정 테스터기를 들이대기 전에 설비의 전반적인 상태를 눈으로 먼저 스캔해야 작업 시간을 줄일 수 있습니다.

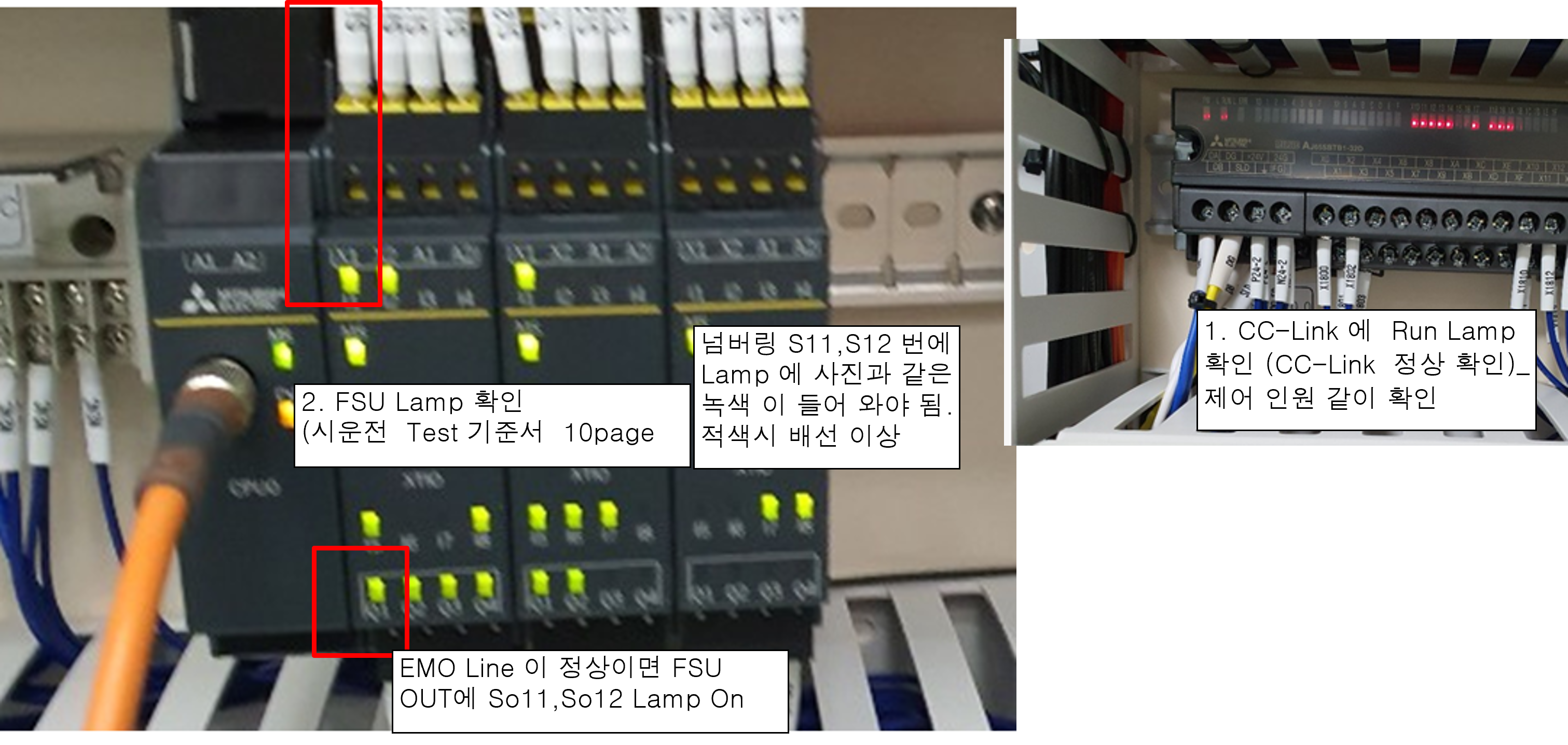

• 상태 표시 램프 확인: CC-Link 통신 모듈의 Run 램프가 정상적으로 켜져 있는지, 그리고 안전 릴레이 유닛(FSU)의 램프 상태를 제어 인원과 함께 체크합니다.
• 의심 구간 설정: 사내 셋업 시 PC 랙, 제어반 1/2, 오븐(Oven) 1/2 구간의 배선이 정상이었다면, 현장 반입 후 추가로 설치된 로봇 부스(Robot Booth)의 추가 EMO 배선이나, 각 유닛을 연결하는 장비 간 케이블(Link Cable)을 1순위로 의심해야 합니다.



2. 테스터기 직류 전압(DC) 측정 세팅

EMO 회로는 기본적으로 P24(DC 24V) 전압을 사용하여 신호를 살려줍니다. 전기가 흘러야 할 곳에 24V가 뜨지 않는다면 그 앞단 어딘가에서 선이 끊어졌다는 뜻입니다.

• 멀티 테스터기의 다이얼을 '직류 전압(VDC 또는 V=)' 위치로 돌립니다.
• 검은색 프로브(마이너스)는 단자대의 접지(N24-3, COM 등)에 단단히 고정하거나 물려둡니다.
• 빨간색 프로브(플러스)를 측정하고자 하는 해당 EMO 라인의 단자에 갖다 댑니다. 회로가 정상적으로 연결되어 있다면 테스터기 화면에 24V가 찍혀야 합니다.



3. 단자별 전압 추적 및 불량 구간 판별법

이제 로봇 부스의 EMO 위치로 가서 단자대(Terminal Block) 번호를 순차적으로 찍어보며 전기의 흐름을 쫓아갑니다.

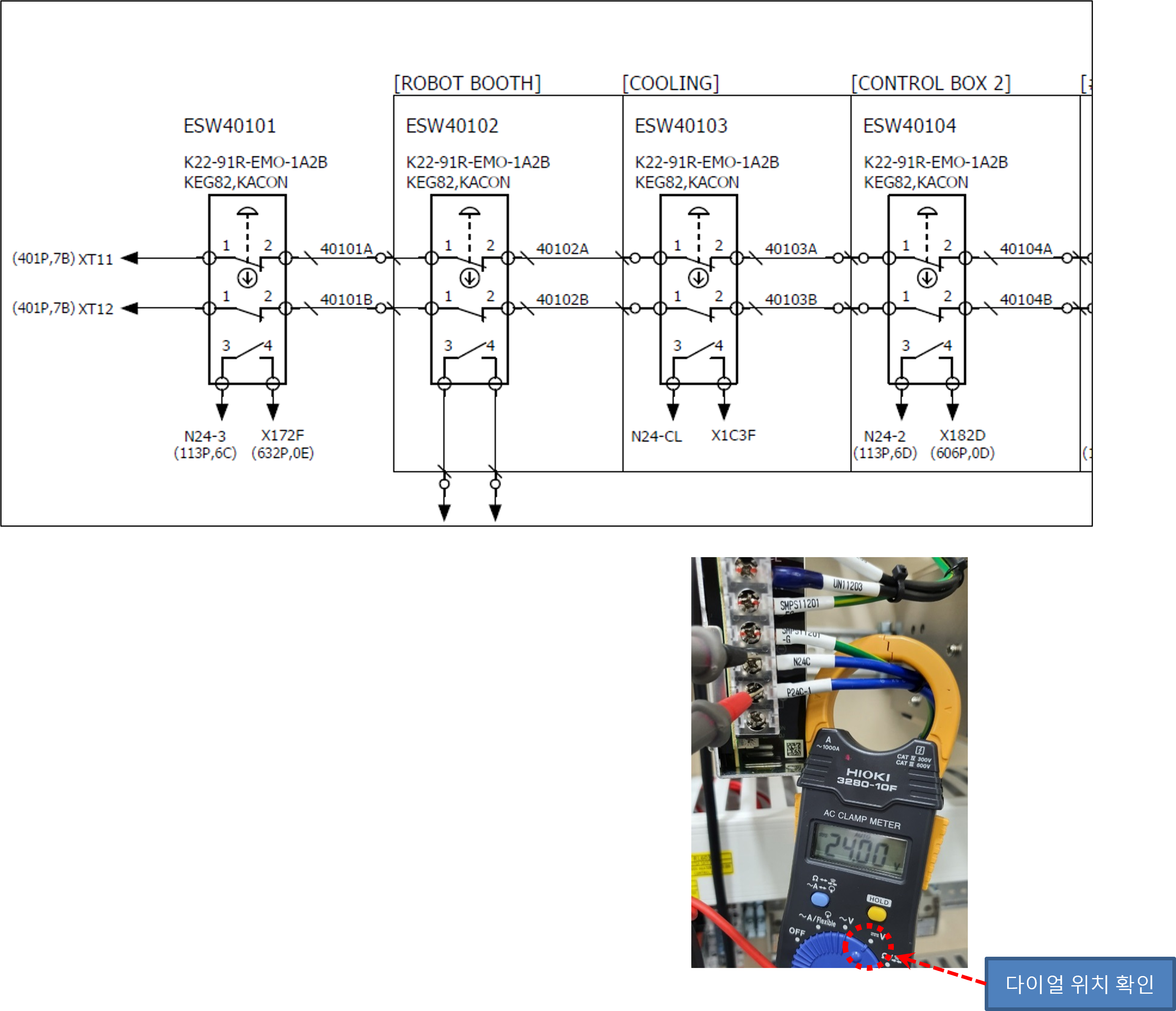

 제어반에서 40101A, 40101B, 40102A, 40102B 단자를 차례대로 측정합니다.

• 40101A (입력단)에서 24V가 나오지 않을 경우: 앞 장비(PC 랙 등)에서 로봇 부스로 넘어오는 장비 간 배선(Link Cable) 자체가 단선되거나 빠진 것입니다.
• 40101A는 24V가 정상인데, 40102A (출력단)에서 나오지 않을 경우: 전기는 부스까지 잘 왔으나 스위치를 거쳐서 나오지 못하는 상황입니다. 즉, 로봇 부스의 EMO 스위치 자체 배선 문제 거나 스위치 접점 불량입니다.
• 40102A / 40102B 단자에서 모두 24V가 정상적으로 출력된다면?: 로봇 부스 구간은 문제가 없습니다. 다음 장비인 쿨링(Cooling) 유닛으로 넘어가서 똑같이 40102A 단자를 찾아 테스트를 반복하며 24V가 끊기는 지점을 색출합니다.



현장 실무 팁(Tip): 장비 간 배선을 점검할 때는 무조건 양단 케이블의 색깔이 일치하는지 먼저 확인하세요. 현장 셋업 시 케이블 길이가 짧아 중간에 커넥터로 연장 조인을 하는 경우가 많은데, 이 조인 부위에서 선이 빠지거나 색이 뒤바뀌어 40101A로 들어와야 할 24V가 다른 곳으로 새는 휴먼 에러가 가장 빈번하게 발생합니다.

오늘은 테스터기의 직류 전압(DC 24V) 기능을 이용하여 길게 늘어진 설비의 EMO 라인 중 어느 구간이 끊어졌는지 정확히 찾아내는 실무 트러블슈팅 절차를 알아보았습니다.

전기는 물과 같아서 파이프(케이블)가 연결된 곳까지만 압력(전압)이 걸립니다. 도면의 단자 번호를 따라 24V가 찍히는 곳과 안 찍히는 곳의 경계선을 찾아내는 이 논리적인 추적법은, EMO뿐만 아니라 센서나 솔레노이드 밸브 등 설비의 모든 하드웨어 불량을 찾아내는 핵심 원리입니다.

마지막 [3편]에서는 이렇게 연결된 스위치가 어떻게 자동 제어에 개입하는지, 그리고 회로를 보호하기 위한 차단기, 퓨즈, 릴레이의 역할과 설계 원리에 대해 깊이 있게 다루어 보겠습니다.



설비 보전 기술 기록
본 포스팅은 설비 현장의 'EMO 트러블슈팅 가이드'를 바탕으로, CC-Link 및 FSU 1차 점검 후 테스터기 직류 전압 측정을 통한 장비 간 배선(Link Cable) 및 개별 EMO 스위치 단선 불량 격리 방법을 현장 실무자 눈높이에 맞춰 재구성했습니다.
