설비 내 오븐(Oven)이나 히터 블록의 온도를 정밀하게 제어하기 위해서는 독립적인 온도 컨트롤러가 필수적입니다. 그중에서도 현장에서 가장 대중적으로 사용되는 모델 중 하나가 바로 CB100입니다.

온도 컨트롤러는 초기에 알람(Alarm) 범위나 PID 값, 그리고 상위 PC 및 PLC와 통신하기 위한 주소 설정 등을 정확히 잡아주어야만 에러 없이 구동됩니다. 오늘은 CB100 온도 컨트롤러의 기본 조작법부터 핵심 파라미터 및 통신 설정(Operation & Communication Setting)까지 현장 기준에 맞춰 완벽하게 정리해 보겠습니다.



CB100 세팅 3줄 요약

1. 모드 진입: [SET] 키를 2초 이상 누르면 파라미터 모드로, [SET] + [<R/S] 키를 동시에 2초 누르면 통신 모드로 진입합니다.
2. Operation 세팅: AL1(5), AL2(80/90) 등 알람 기준을 수정하고, LCY(데이터 락)를 1000으로 변경하여 임의 조작을 방지합니다.
3. 통신 세팅: Bps(통신 속도)를 3(19200bps)으로 맞추고, 각 컨트롤러마다 고유한 Add(장치 주소)를 부여합니다.

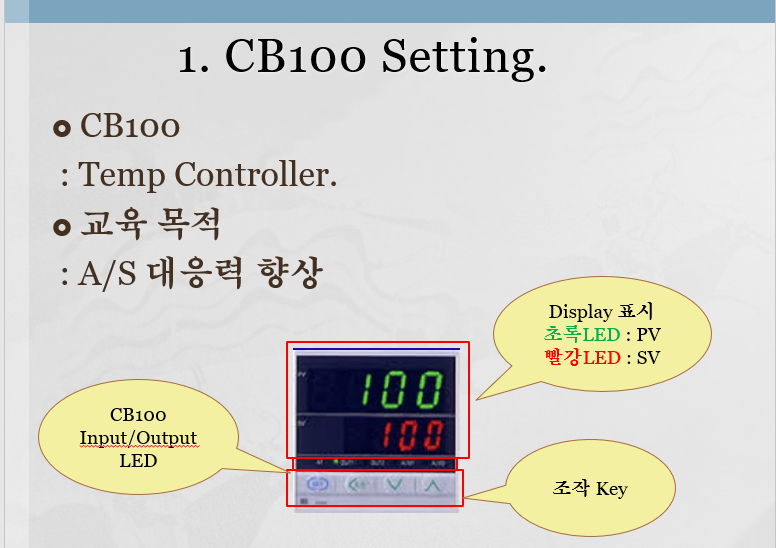

1. 디스플레이 상태 및 기본 조작 키(Key)

가장 먼저 컨트롤러 전면부의 화면 구성과 버튼 조작 원리를 숙지해야 합니다.

• 디스플레이 확인: 상단의 초록색 LED는 현재 온도(PV)를 나타내며, 하단의 빨간색 LED는 설정 온도(SV)를 나타냅니다.
• 파라미터 모드 진입: PV/SV 화면(기본 화면)에서 [SET] 키를 2초 이상 꾹 누르면 내부 설정값을 바꿀 수 있는 Parameter Setting Mode로 전환됩니다.
• 순차 적용: 화면에 표시된 세팅값을 방향키로 변경한 후 [SET] 키를 짧게 누르면 값이 저장됨과 동시에 다음 파라미터 항목으로 넘어갑니다.
• 설정 완료 및 복귀: 필요한 세팅을 모두 마친 후 다시 [SET] 키를 2초 이상 누르면 원래의 온도 표시 화면(PV/SV Display Mode)으로 복귀합니다.

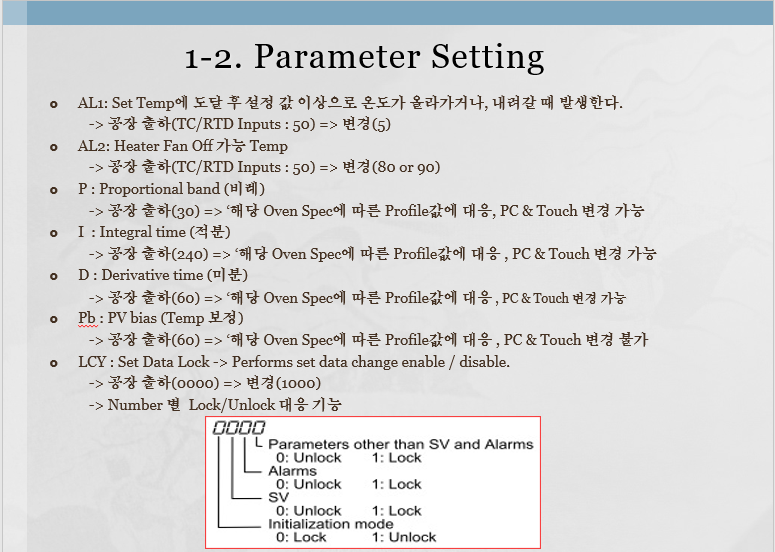

2. Operation Parameter 핵심 설정 (알람 및 PID)

파라미터 모드에 진입했다면, 공장 출하 상태의 기본값을 실제 설비 사양에 맞게 최적화해야 합니다.



• AL1 (알람 1): 온도가 목표치(SV)에 도달한 후, 설정된 범위를 벗어나 상/하한으로 튀었을 때 발생하는 알람입니다. 공장 출하값은 50으로 되어 있으나, 정밀한 제어를 위해 5로 변경하여 사용합니다.
• AL2 (알람 2): Heater Fan을 Off 시킬 수 있는 온도 기준입니다. 공장 출하값 50에서 80 또는 90으로 상향 변경합니다.
• P, I, D (비례/적분/미분 제어): 공장 출하값은 각각 P(30), I(240), D(60)입니다. 이 값들은 사용하는 오븐(Oven) 스펙의 프로파일 값에 대응하여 설정하며, 상위 PC나 Touch 패널에서 원격으로 변경할 수 있습니다.
• Pb (PV Bias, 온도 보정): 실제 온도와 센서 측정값 사이의 오차를 보정합니다. 출하값은 60이며, 이 항목은 오븐 스펙에 따르되 PC 및 Touch에서는 임의로 변경할 수 없습니다.
• LCY (Set Data Lock): 작업자가 실수로 값을 건드리지 못하게 막는 잠금 기능입니다. 공장 출하값 0000(전체 해제)에서 1000으로 변경하여 알람과 파라미터 설정을 보호합니다.

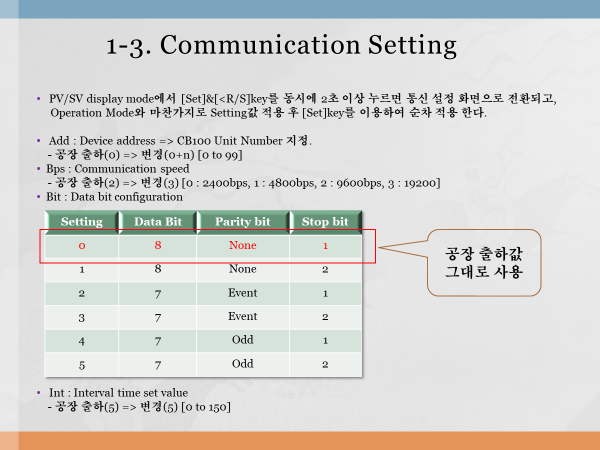

3. 통신(Communication) 파라미터 설정

단독 제어가 아닌, PLC나 통신 컨버터(COM-E 등)와 데이터를 주고받으려면 통신 프로토콜을 맞춰주어야 합니다.



• 통신 모드 진입: PV/SV 기본 화면에서 [SET] 키와 방향키 [<R/S] 키를 동시에 2초 이상 길게 누르면 통신 설정 화면으로 전환됩니다.
• Add (Device Address): 해당 컨트롤러의 고유 주소(Unit Number)입니다. 공장 출하값은 0이며, 여러 대를 연결할 경우 0부터 99까지 순차적으로 번호(0+n)를 부여해 충돌을 막습니다.
• Bps (Communication Speed): 통신 속도입니다. 공장 출하값은 2(9600bps)이지만, 쾌적한 통신을 위해 3 (19200bps)으로 변경해 줍니다.
• Bit (Data Bit) & Int (Interval Time): 데이터 비트와 인터벌 타임(기본값 5)은 공장 출하값을 그대로 유지하여 사용합니다.



현장 실무 팁(Tip): 현장에서 컨트롤러를 교체한 뒤 온도가 터치스크린에 올라오지 않는다면 99%는 통신 설정 누락입니다. CB100 새 제품을 박스에서 뜯어 장착했다면, 가장 먼저 Add(주소)와 Bps(속도)를 기존 장비와 똑같이 세팅해 주는 것을 절대 잊지 마세요.

오늘은 온도 제어의 표준 장비인 CB100 컨트롤러의 실전 파라미터 세팅 가이드를 알아보았습니다.

버튼 2개를 동시에 눌러야 들어갈 수 있는 숨겨진 통신 모드와, 현장에 맞게 최적화해야 하는 알람(AL1, AL2) 기준값 변경은 설비 보전 엔지니어라면 반드시 외우고 있어야 할 필수 스킬입니다. 갑작스러운 온도 유닛 교체 상황에서도 당황하지 않고 5분 안에 세팅을 마치는 멋진 엔지니어가 되시기를 바랍니다!



온도 제어 기술 기록
본 포스팅은 신규 A/S 대응력 향상을 위해 제정된 'Temp Controller Setting 작업 표준서'를 바탕으로, CB100 모델의 Operation Parameter 조작 및 Communication Speed / Address 변경 절차를 현장 초보자 눈높이에서 알기 쉽게 재구성했습니다.
