EMO(비상정지) 스위치 원리와 테스터기 도통 검사법

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

설비에서 가장 중요한 안전장치를 꼽으라면 단연코 EMO (Emergency Off, 비상정지) 스위치일 것입니다. 설비의 오동작이나 작업자의 위험 상황 발생 시 즉각적으로 전원을 차단하는 역할을 합니다.

하지만 이 EMO 스위치 자체의 배선이 끊어지거나 접점이 불량이면 설비가 원인 모를 알람을 띄우며 멈춰버리게 됩니다. 오늘은 EMO 트러블슈팅 1탄으로, EMO(푸시버튼) 스위치의 기본 구조와 테스터기를 활용한 가장 직관적인 도통(소리) 검사법을 알아보겠습니다.



EMO 스위치 점검 3줄 요약

1. 스위치 이해: EMO는 누르는 방식의 PB(푸시버튼) 스위치의 일종으로, 접점의 연결 상태로 신호를 보냅니다.
2. 측정 세팅: 멀티 테스터기의 다이얼을 '소리(도통)' 모드로 변경하여 직관적인 연결 상태를 확인합니다.
3. 접점 판별: A접점은 눌렀을 때 소리가 나고, B접점은 누르지 않았을 때 평상시에 소리가 나야 정상입니다.

1. EMO 스위치의 기본 구조 (푸시버튼 스위치)

현장에서 흔히 보는 빨간색 버섯 모양의 EMO 스위치는 구조적으로 PB 스위치(Push Button Switch)와 동일한 원리로 작동합니다.



• 기계적 구조: 사용자가 버튼을 누르는 물리적인 힘에 의해 내부의 금속 접점이 서로 붙거나 떨어지면서 전기 신호를 연결하거나 차단합니다.

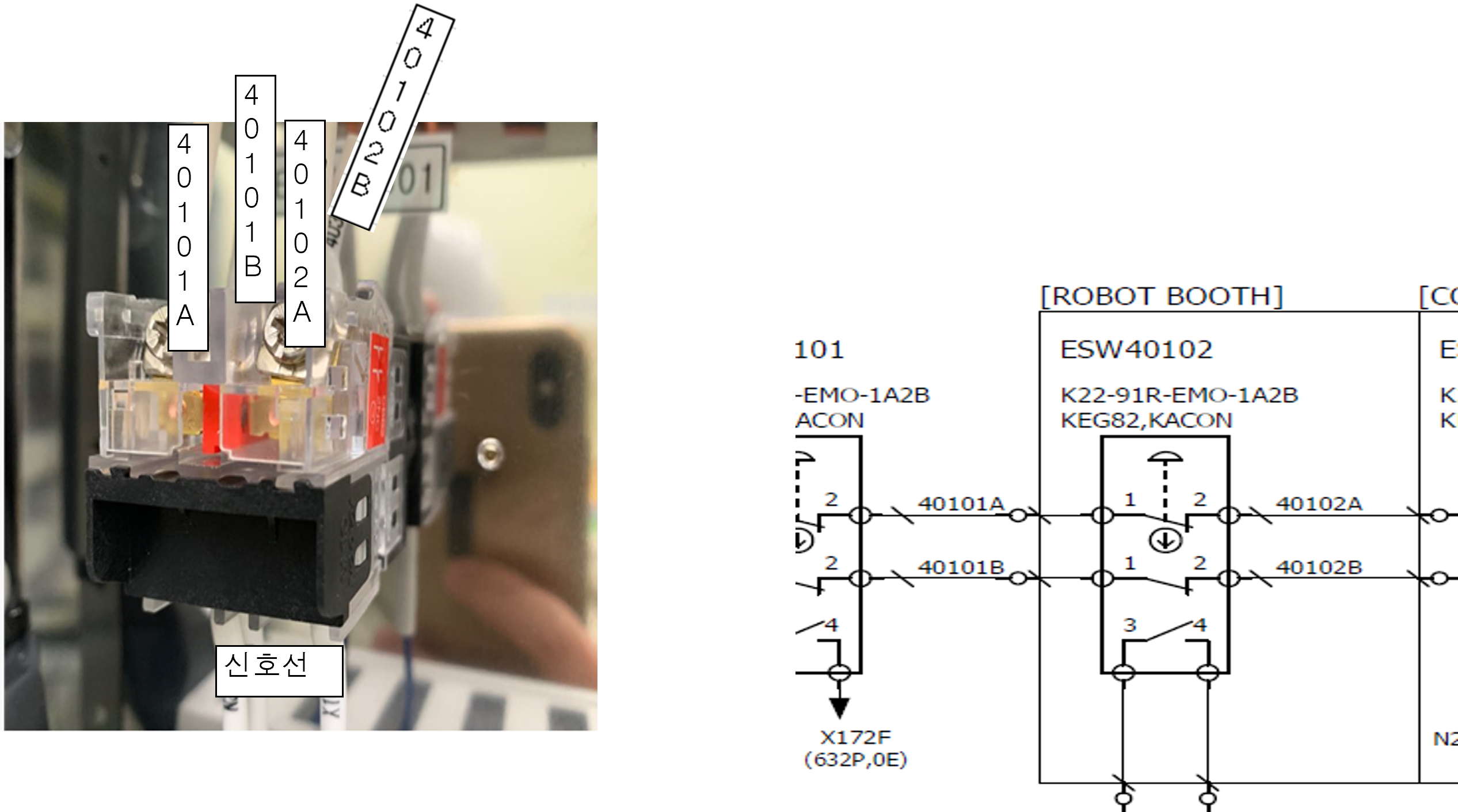

• 단자 방향 확인: 보통 푸시버튼 스위치는 좌우(가로)로 핀이 연결되어 접점이 이루어집니다. 하지만 제조사나 모델에 따라 위아래(세로)로 한 접점을 이루는 형태도 간혹 있으니 배선 확인 시 핀의 방향을 유심히 살펴야 합니다.



2. 테스터기를 이용한 도통(소리) 검사 세팅

스위치 자체의 고장인지 확인하기 위해 전압을 잴 필요 없이, 선이 물리적으로 잘 연결되어 있는지만 확인하면 됩니다. 이때 사용하는 것이 테스터기의 '도통 검사(소리)' 기능입니다.



• 다이얼 변경: 멀티 테스터기의 가운데 다이얼을 와이파이 모양이나 음표 기호가 그려진 '소리(도통)' 모드로 돌립니다.
• 프로브 확인: 빨간색 프로브와 검은색 프로브의 끝을 서로 맞대어 '삐-' 하는 비프음이 정상적으로 울리는지 먼저 테스트합니다.



3. A접점과 B접점의 동작 테스트 방법

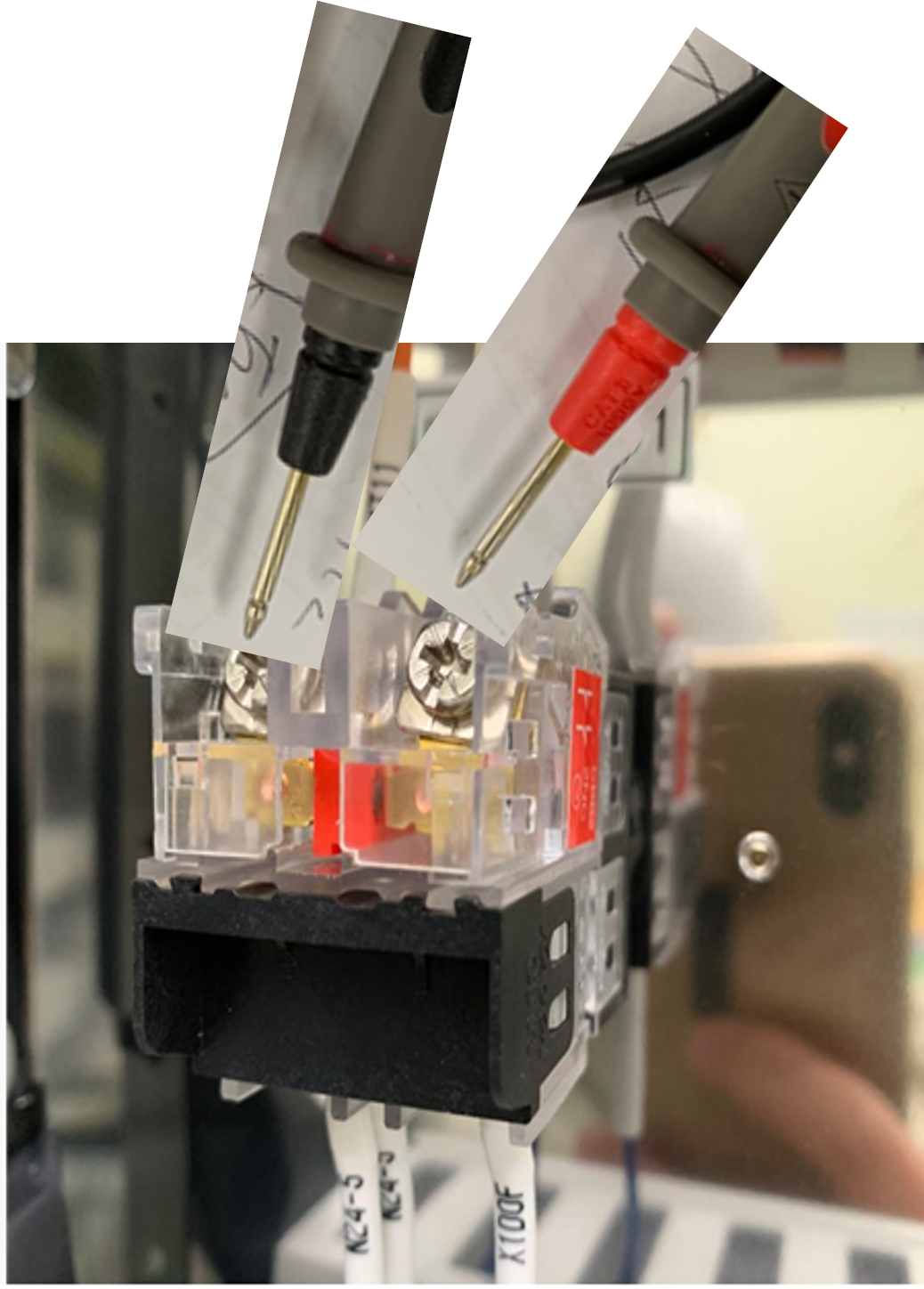

안전을 위해 EMO 스위치는 상황에 따라 A접점과 B접점을 모두 활용합니다. 테스터기의 두 프로브를 스위치의 각 단자에 대고 버튼을 눌러가며 소리를 확인합니다.

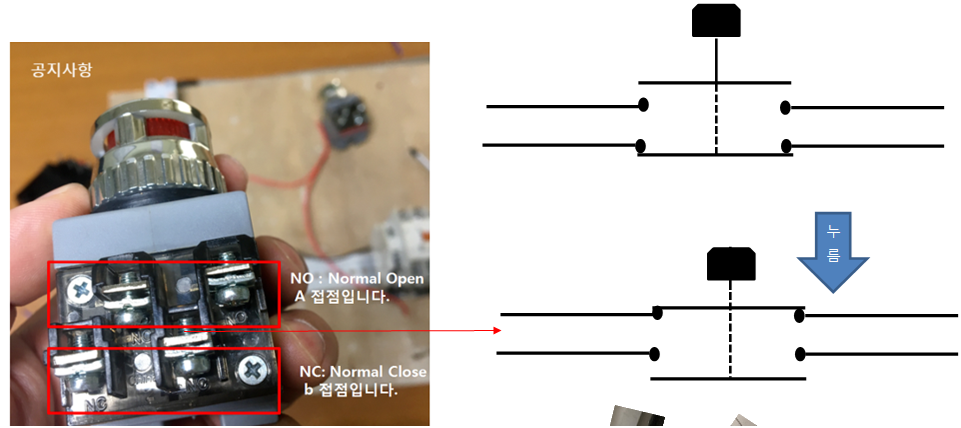

• A접점 (Arbeit contact): 평상시에는 열려 있다가 작동 시에 닫히는 접점입니다. 신호선으로 주로 사용하며, EMO를 '눌렀을 때' 삐- 소리가 발생해야 정상입니다.
• B접점 (Break contact): 평상시에는 닫혀 있다가 작동 시에 열리는 접점입니다. 안전 회로의 주전원 차단용으로 주로 사용하며, EMO를 '누르지 않은 평상시'에 삐- 소리가 발생해야 정상입니다. 반대로 버튼을 꾹 누르면 소리가 끊겨야 합니다.



현장 실무 팁(Tip): 프로브를 단자에 댔는데 눌러도, 떼어도 아무런 소리가 나지 않는다면 당황하지 마세요. 접점의 방향(좌우 vs 위아래)을 잘못 짚었을 확률이 높습니다. 한쪽 프로브는 그대로 둔 채 다른 쪽 프로브를 대각선이나 다른 방향의 단자로 옮겨서 다시 소리를 확인해 보세요.

오늘은 EMO(비상정지) 회로 점검의 가장 기초 단계인 스위치 단품의 도통 검사법을 알아보았습니다.

만약 스위치 자체는 버튼을 누를 때마다 소리가 정상적으로 잘 난다면, 이제 문제는 스위치에 연결된 케이블 단선이나 장비 간 배선 문제로 좁혀지게 됩니다.

이어지는 [2편]에서는 단순히 소리를 듣는 것을 넘어, 테스터기를 '직류 전압(DC 24V)' 모드로 바꾸고 설비 내부의 PC 랙과 로봇 부스 사이를 오가며 단선된 라인을 정확히 역추적하는 실전 전압 측정법에 대해 상세히 다루어 보겠습니다.
