EMO(비상정지) 제어 보호 회로의 이해 (차단기, 퓨즈, 릴레이)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

EMO 트러블슈팅 시리즈 1탄에서 스위치 단품을 점검하고, 2탄에서 단선된 24V 라인을 역추적하는 방법을 배웠습니다. 이제 마지막으로 우리가 테스터기로 찍고 다녔던 그 선들이 어떤 원리로 도면상에 설계되었는지, 하드웨어 회로의 근본적인 이해를 다져볼 차례입니다.



단순히 전기를 넣고 끄는 기본 회로에 왜 그렇게 많은 차단기와 퓨즈, 릴레이들이 덕지덕지 붙어있는 걸까요? 오늘은 EMO 3부작의 마지막, 제어반 하드웨어 보호 회로의 설계 원리와 도면 해독의 기초에 대해 알아보겠습니다.



EMO 제어 보호 회로 3줄 요약

1. 차단기 설치: 메인(Main) 전기가 살아있는 상태에서 안전한 부품 교체와 과전류 차단을 위해 설치합니다.
2. 퓨즈(Fuse) 추가: 차단기는 과전압을 막지 못하므로, 전압 스파이크로 인한 램프 파손 등을 막기 위해 퓨즈를 추가합니다.
3. 릴레이(Relay) 응용: 수동 스위치를 넘어 장비를 자동으로 제어하고 각종 보호 조건을 걸기 위해 릴레이가 도면에 추가됩니다.

1. 전원 차단기(CP)의 역할: 정비 안전과 과전류 보호

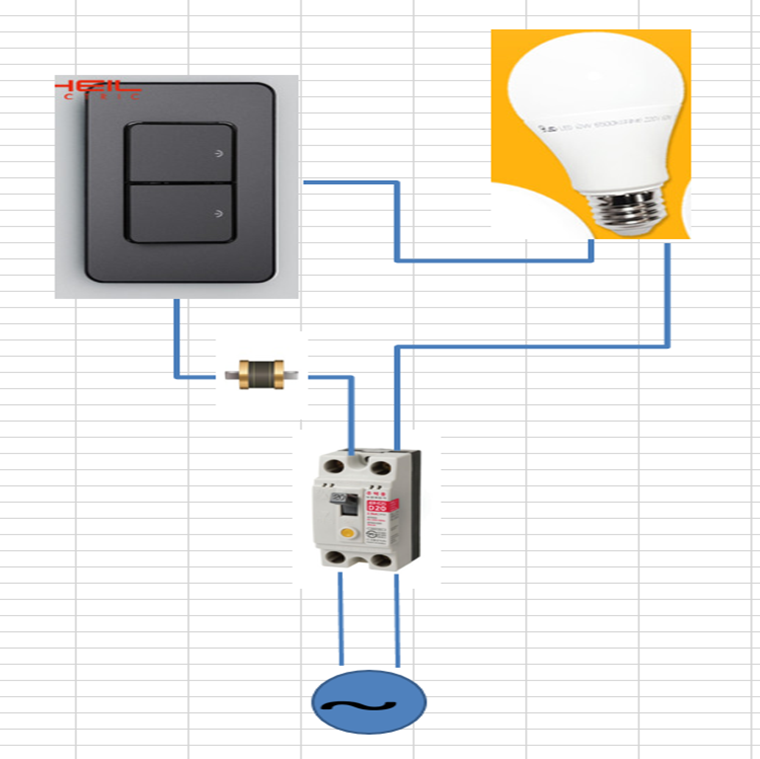

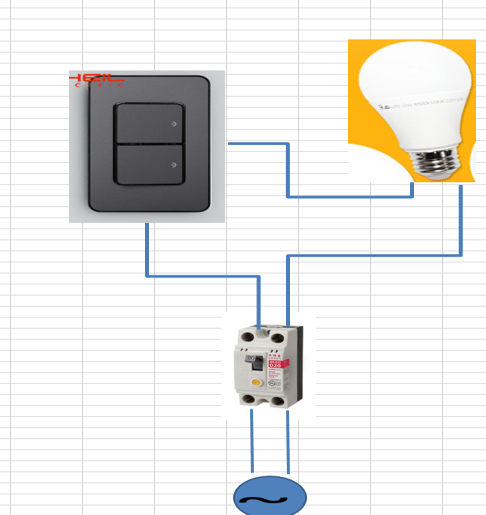

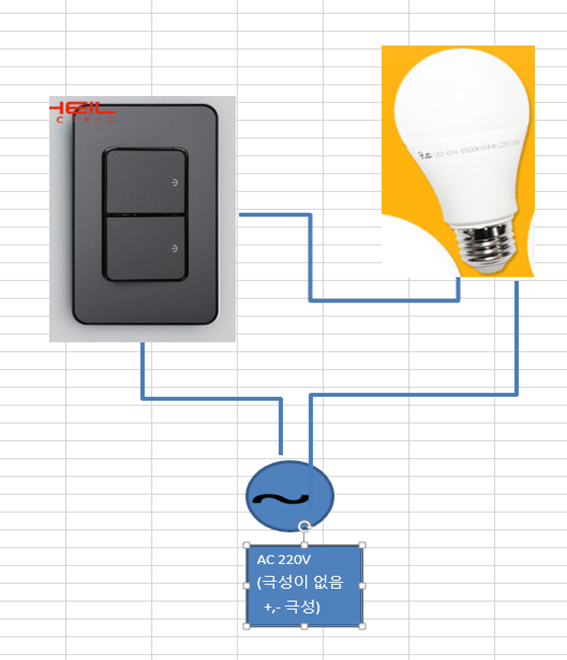

공장에서 배우는 가장 기본적인 회로는 전원에서 스위치를 거쳐 램프로 바로 가는 직결 회로입니다. 하지만 현장 설비는 메인(Main)에서 들어오는 엄청난 용량의 전기가 항상 살아있습니다.





• 작업자 보호: 스위치나 램프가 고장 나서 교체하고 싶을 때, 전기가 살아있다면 감전의 위험이 큽니다. 작업자가 안전하게 전기를 끊고 보수할 수 있도록 회로 앞단에 차단기(Circuit Protector)를 설치합니다.
• 과전류 차단: 어딘가에서 합선(쇼트)이 발생해 설계 용량 이상의 엄청난 전류가 쏟아져 들어올 때, 전선을 끊어 화재를 예방하는 가장 1차적인 보호 장치입니다.



[애드센스 광고 영역]

2. 퓨즈(Fuse)가 꼭 필요한 이유: 과전압 방어

차단기만 있으면 모든 문제가 해결될 것 같지만, 하드웨어 도면을 보면 스위칭 전원 공급 장치(SMPS)나 중요한 신호 라인 앞에 유리관 퓨즈(Fuse)가 껴있는 것을 볼 수 있습니다.



• 과전압의 위험성: 차단기는 '과전류'는 기가 막히게 잘 차단하지만, 순간적으로 번개처럼 치솟는 과전압(Overvoltage)에는 둔감합니다.
• 부품 파손 방지: 과전압이 회로를 타고 그대로 밀려 들어오면 저항이 약한 램프나 고가의 제어 기판이 견디지 못하고 터져버립니다.
• 희생양 역할: 이를 막기 위해 허용 전압을 넘어서면 자기 스스로 끊어지며 회로를 보호하는 퓨즈를 추가하는 것입니다. 예전 구형 장비들에서 툭하면 퓨즈를 갈아 끼우던 이유가 바로 이 과전압 보호 때문입니다.



3. 릴레이(Relay)의 추가: 수동에서 자동으로

학교에서 배우는 기본적인 전등 켜기 도면과 우리가 현장에서 마주하는 설비 전장 도면이 결정적으로 다른 이유는 바로 자동 제어와 조건부 보호 회로 때문입니다.



• 사람이 일일이 버튼을 눌러서 켜고 끄는(수동) 수준을 넘어, PLC의 신호를 받아 자동으로 동작하게 만들고 싶기 때문입니다.
• 문이 열려있으면 동작하지 않게 만들고, 온도가 높으면 차단되게 만드는 등 수많은 안전 보호 기능(Interlock)을 추가하다 보니 전기 신호를 전달하고 분배하는 릴레이(Relay)들이 도면에 잔뜩 추가된 것입니다.
• 결국 우리가 보는 복잡한 EMO 하드웨어 도면은 [메인 전원 -> 차단기 -> 퓨즈 -> 각종 릴레이 안전조건 -> EMO 스위치]가 직렬로 꼬리에 꼬리를 물고 연결된 결과물입니다.



현장 실무 팁(Tip): 도면이 아무리 복잡해 보여도 겁먹을 필요 없습니다. 전기는 물길과 같습니다. 2편에서 배운 대로 테스터기 검은색을 접지(N24)에 물려놓고 도면의 선을 따라 차단기 밑단 -> 퓨즈 밑단 -> 릴레이 접점 밑단 -> EMO 스위치 순으로 24V 전압을 찍어 나가면 댐이 막힌(전압이 안 뜨는) 곳을 반드시 찾아낼 수 있습니다.

이로써 EMO(비상정지) 스위치의 구조 판별부터 테스터기를 활용한 전압 추적, 그리고 하드웨어 도면에 차단기와 퓨즈, 릴레이가 추가된 근본적인 이유까지 알아보는 EMO 트러블슈팅 3부작을 모두 마칩니다.

현장에서 에러를 잡는 것은 암기력 싸움이 아니라 원리에 대한 이해입니다. 이 기초적인 하드웨어 설계 원리를 머릿속에 담고 도면을 펼치신다면, 얽히고설킨 제어반 케이블 속에서도 당당하게 원인을 짚어내는 훌륭한 제어 엔지니어로 성장하실 수 있을 것입니다!



설비 보전 기술 기록
본 포스팅은 현장 제어 엔지니어를 위한 'EMO 트러블슈팅 교육 자료'를 바탕으로, 과전류를 막는 차단기와 과전압을 막는 퓨즈의 역할 차이, 그리고 자동 제어를 위한 릴레이 추가 원리를 도면 해독 기초 관점에서 알기 쉽게 재구성했습니다.
