SMC 디지털 압력계(ISE40A) 설정 가이드: 압력 세팅부터 제로 클리어까지

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

공압을 사용하는 자동화 설비에서, 공기가 제대로 공급되고 있는지 감시하는 역할을 하는 것이 바로 디지털 압력 스위치(압력계)입니다. 설정된 압력보다 낮아지면 설비에 알람을 띄워 오동작을 막아주는 아주 중요한 부품입니다.

오늘은 현장에서 가장 대중적으로 쓰이는 SMC사의 ISE40A 시리즈 압력계를 기준으로, 각 버튼의 명칭부터 영점 조절(제로 클리어), 메인 압력 설정 및 출력 모드 변경까지 현장 작업 기준서에 맞춰 알기 쉽게 정리해 보겠습니다.



SMC 압력계(ISE40A) 세팅 3줄 요약

1. 제로 클리어 (영점 조절): 압력이 없는 상태에서 ▲와 ▼ 버튼을 동시에 1초 이상 누르면 0으로 영점이 맞춰집니다.
2. 압력값 설정: 메인 화면에서 [S] 버튼을 눌러 [P_1]을 띄운 뒤, 방향키로 압력값을 변경하고 S버튼으로 확정합니다.
3. 출력 및 응답 설정: [S] 버튼을 길게 눌러 기능 모드([F_1], [F_3])로 진입하여 출력 반전 및 응답 시간을 설정합니다.

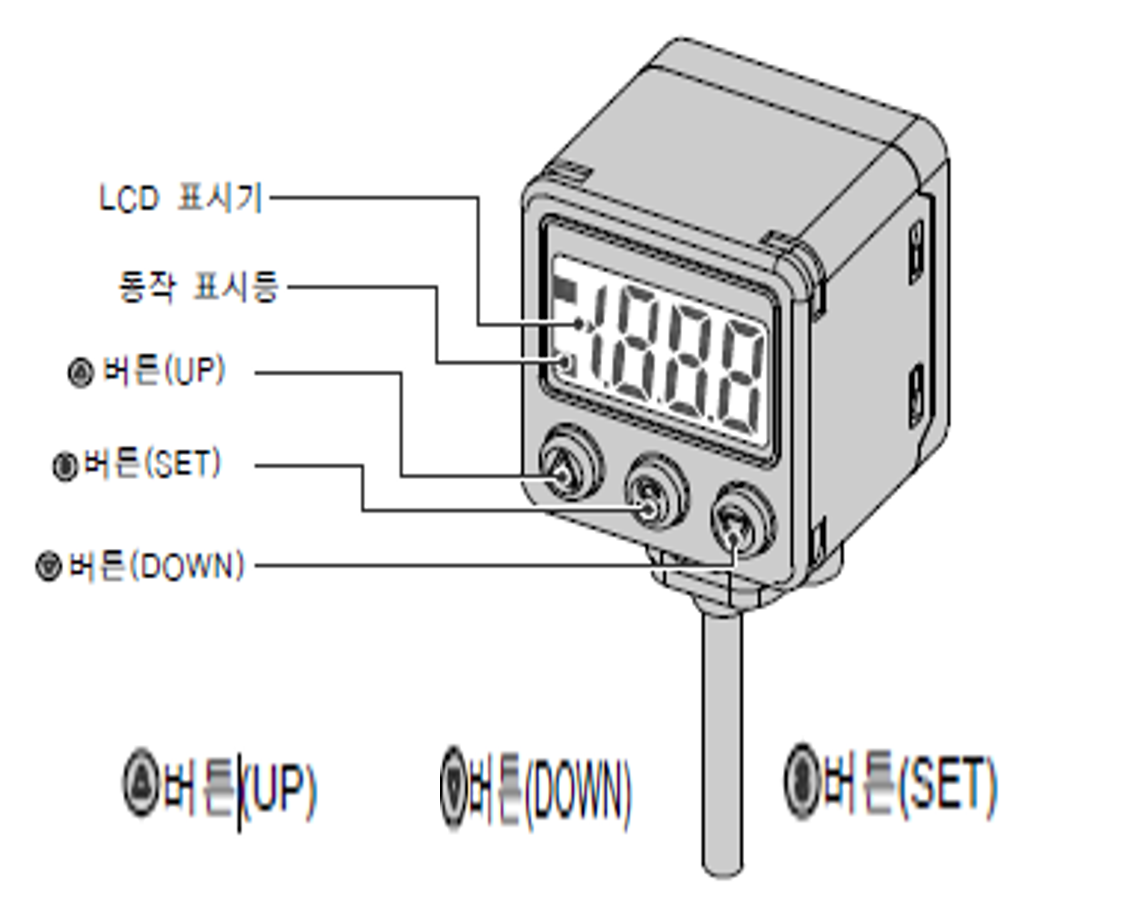

1. 압력계의 조작부 기능 및 제로 클리어(영점 세팅)

설정 이전에 가장 먼저 해야 할 일은 센서의 영점을 맞추는 것입니다. 기계적 충격이나 노후화로 인해 에어가 없는데도 수치가 떠 있는 경우가 많기 때문입니다.



• 기본 조작키: ▲(UP) 버튼, ▼(DOWN) 버튼, 그리고 S(SET) 버튼 총 3가지로 구성되어 있습니다.
• LCD 및 표시등: 현재 압력이 표시되며, 조건에 따라 적색/녹색으로 색상이 변합니다. 주황색 표시등은 스위치 출력이 나갈 때 켜집니다.
• ★제로 클리어(영점 조절)★: 설비의 에어(압력)를 완전히 차단하여 인가되지 않은 상태로 만듭니다. 그 상태에서 ▲ 버튼과 ▼ 버튼을 동시에 1초간 꾹 누르면 화면에 '0.00'이 표시되며 영점이 맞춰집니다. (기본 중의 기본 세팅입니다.)

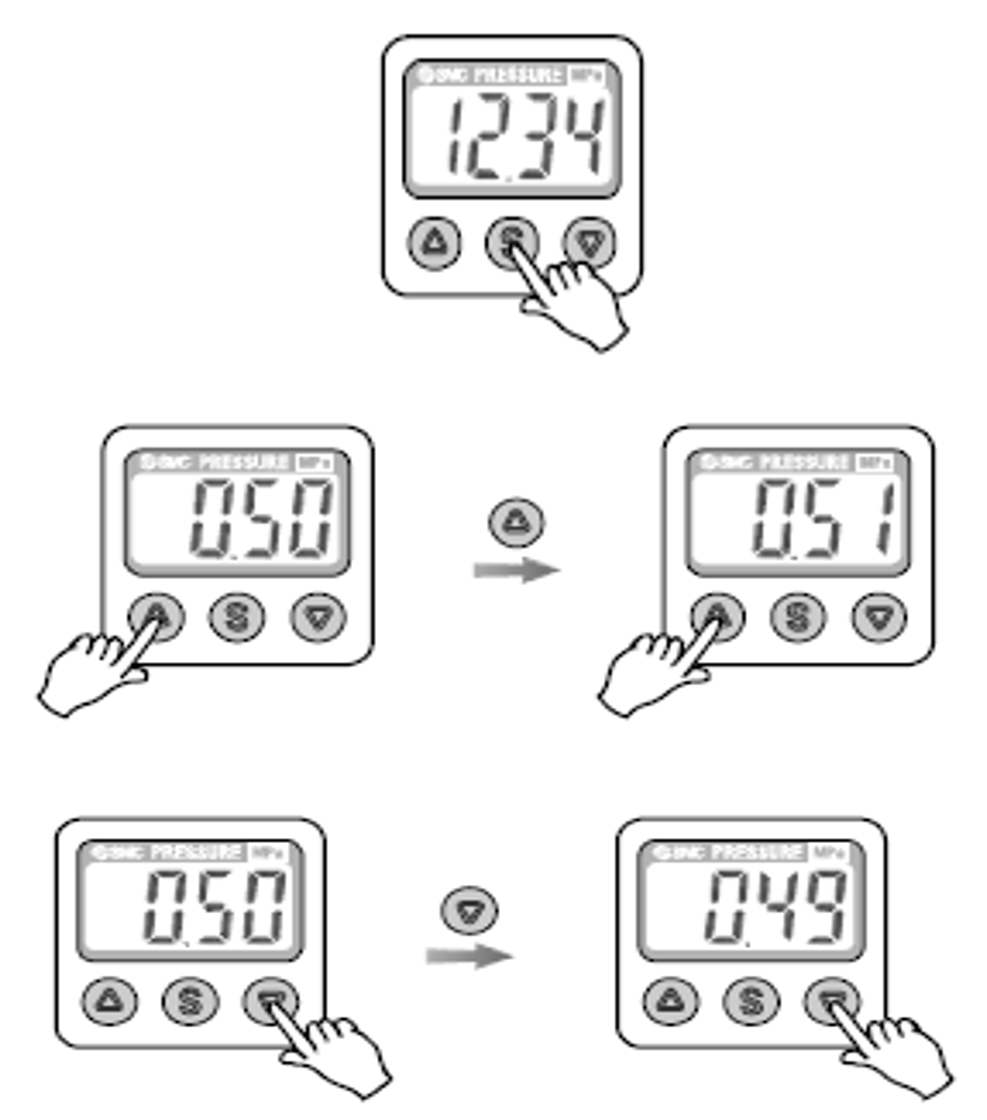

2. 압력 설정값(OUT1 / OUT2) 변경하기

영점을 잡았다면, 이제 공기압이 몇 이하로 떨어졌을 때 알람을 발생시킬 것인지 타겟 압력을 설정할 차례입니다.



• 측정(메인) 화면에서 [S] 버튼을 1회 짧게 누릅니다.
• 화면에 [P_1](또는 n_1)이 깜빡거리며 나타납니다. 이는 OUT1의 설정값을 의미합니다.
• ▲ / ▼ 버튼을 눌러 원하는 압력값으로 수치를 맞춥니다. (길게 누르면 수치가 빠르게 증감합니다.)
• 원하는 값을 맞춘 후 다시 [S] 버튼을 1회 누르면 설정이 확정되며, OUT2 채널이 있는 모델의 경우 [P_2] 설정으로 넘어갑니다.

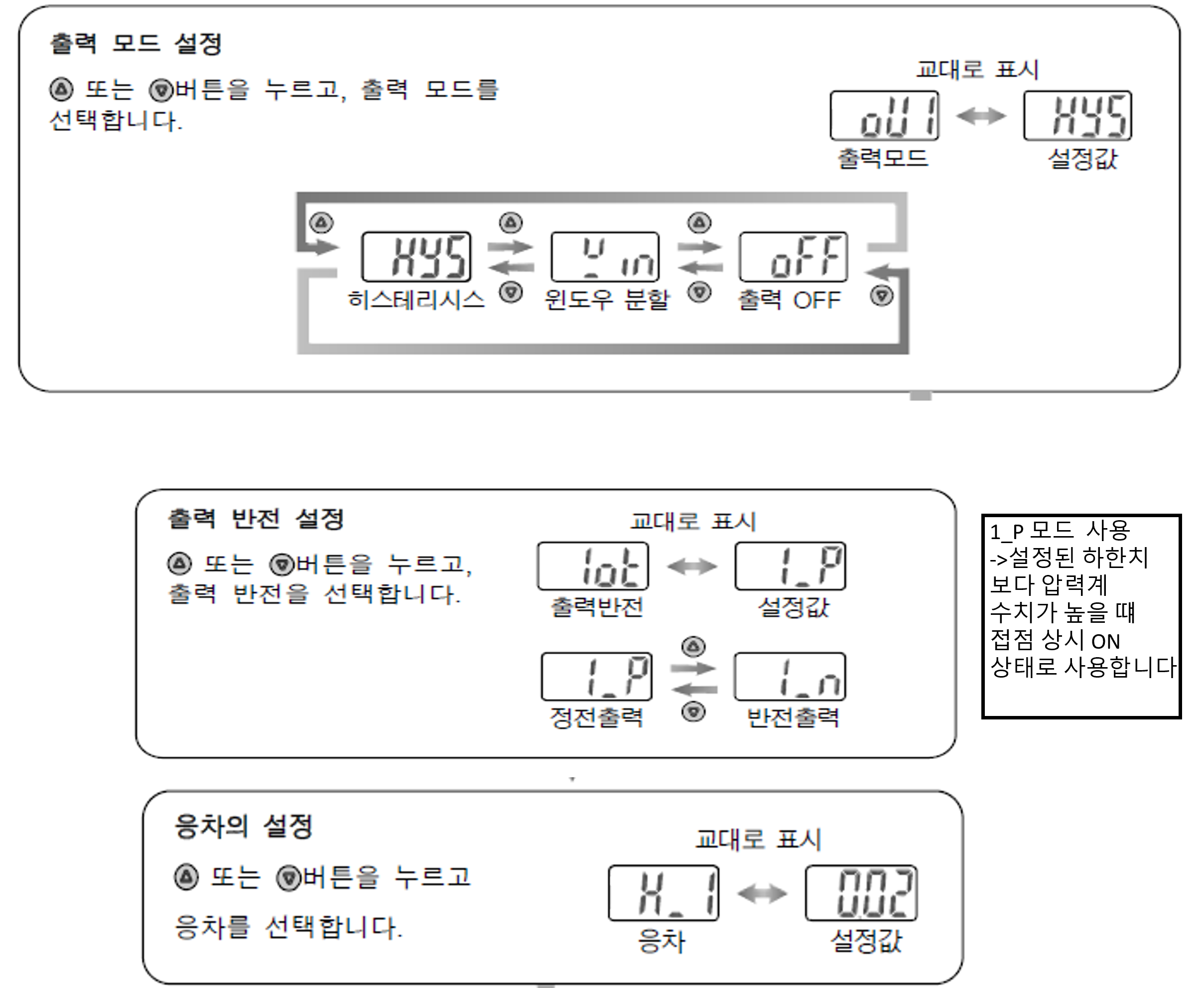

3. 기능(Function) 모드 설정: 출력 반전 및 응답 시간

타겟 압력만 맞춘다고 끝이 아닙니다. 설비의 PLC 접점(A/B접점)이나 에어 맥동(출렁임)에 맞게 세부 파라미터를 조율해야 합니다.

• 기능 모드 진입: 메인 화면에서 [S] 버튼을 2초 이상 길게 누르면 기능 선택 모드인 [F_0]으로 진입합니다. 방향키를 통해 원하는 메뉴(F1, F3 등)를 찾고 S버튼으로 들어갑니다.
• [F_1] 출력 반전 및 응차 설정: OUT1의 출력을 설정합니다. 압력이 찼을 때 신호를 보낼지(A접점), 압력이 떨어졌을 때 신호를 보낼지(B접점) 출력 모드를 반전시킬 수 있습니다. 또한 알람이 켜지고 꺼지는 압력의 간격인 '응차(Hysteresis)'를 설정할 수 있습니다. (통상 0 또는 매우 작은 값으로 설정합니다.)
• [F_3] 응답 시간 설정: 공압 라인은 특성상 순간적인 압력 출렁임(맥동)이 발생합니다. 이때마다 알람이 울리는 오동작을 방지하기 위해, 지정된 응답 시간(예: 50ms, 250ms 등) 동안 계속 압력이 떨어져 있을 때만 알람을 내보내도록 설정하는 기능입니다.



현장 실무 팁(Tip): 가끔 누군가 파라미터를 다 꼬아놔서 에어는 정상인데 압력계가 먹통이거나 에러 코드가 뜰 때가 있습니다. 이럴 때는 이것저것 누르지 마시고, 바로 공장 출하 상태로 복귀(F99 기능)를 시키는 것이 빠릅니다. 그리고 반드시 '에어가 완전히 빠진 상태에서 제로 클리어'를 먼저 한 뒤 타겟 압력을 세팅하는 순서를 지켜주세요!

오늘은 자동화 설비의 첫 번째 관문인 에어(Air) 상태를 감시하는 SMC 디지털 압력 스위치(ISE40A)의 실무 세팅법을 알아보았습니다.

압력계는 한 번 설정해 두면 고장 날 때까지 손댈 일이 거의 없어서, 막상 알람이 울리면 세팅법이 기억나지 않아 당황하기 쉬운 부품입니다. 이 포스팅을 잘 즐겨찾기 해두셨다가 압력계 교체나 알람 발생 시 요긴하게 활용하시길 바랍니다.



공압 제어 기술 기록
본 포스팅은 신규 인원 교육 및 공수 절감을 위해 제정된 'SMC 압력계 설정(ISE40A Series) 작업지시서'를 바탕으로, 현장 실무자가 가장 빈번하게 조작하는 제로 클리어(영점 조절) 기능, P1 타겟 압력 설정, F1 출력 반전 및 F3 응답 시간 파라미터 세팅 절차를 알기 쉽게 재구성했습니다.
