미쓰비시 PLC 전용 소프트웨어 GX Works2 설치 및 업데이트 가이드

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

앞서 PLC와 노트북을 USB로 연결하고 내부 디바이스를 해석하는 방법을 배웠습니다. 하지만 이 모든 작업은 노트북에 GX Works2라는 미쓰비시 PLC 전용 제어 프로그램이 완벽하게 깔려 있을 때만 가능합니다.

현장에 새로 투입된 노트북이나 포맷을 마친 PC에 개발 환경을 스스로 세팅하는 것은 제어 엔지니어의 기본 소양입니다. 오늘은 GX Works2 베이스(기본) 프로그램 설치부터 최신 버전으로 업데이트(패치)하는 과정까지, 현장 작업 표준서에 맞춘 설치 실무를 상세히 정리해 드립니다.



GX Works2 설치 실무 3줄 요약

1. 기본 설치: 설치 원본 폴더에서 Setup.exe를 실행하여 기본 베이스 프로그램을 설치합니다.
2. 시리얼 넘버: 설치 도중 요구하는 Product ID는 동봉된 SN.txt 메모장 파일에서 확인해 입력합니다.
3. 업데이트: 기본 설치 완료 후, 업데이트 버전 폴더의 Setup.exe를 다시 실행하여 최신 패치를 덮어씁니다.

1. GX Works2 기본 프로그램(Base) 설치

GX Works2는 구버전인 GX Developer를 통합하고 편의성을 대폭 끌어올린 미쓰비시의 주력 PLC 프로그래밍 툴입니다. 설치는 윈도우 일반 프로그램 설치와 크게 다르지 않습니다.

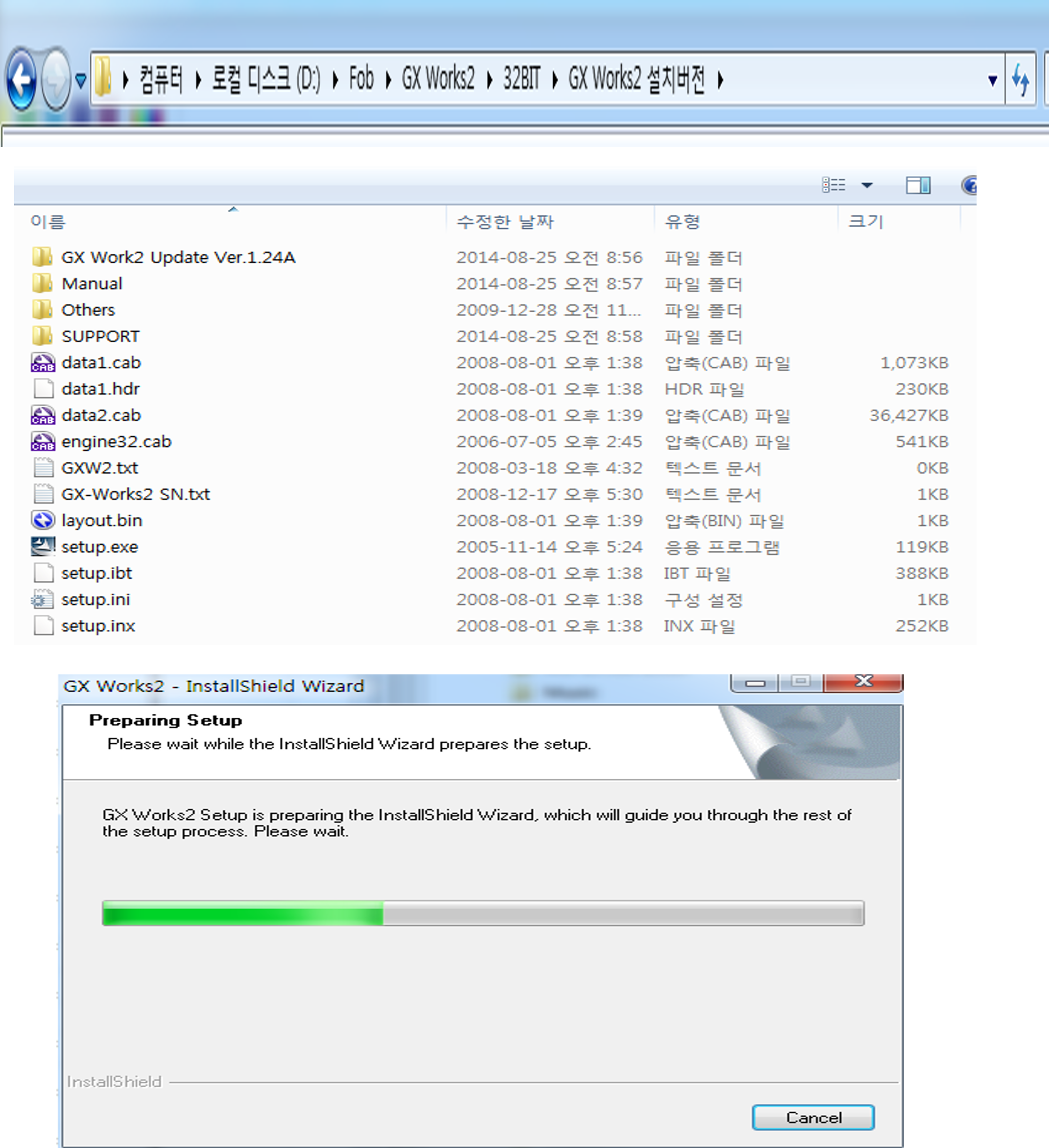

• 사내 서버나 외장하드에 보관된 소프트웨어 설치 폴더(예: D:\Fob\GX Works2\32BIT\GX Work2 설치버전)로 진입합니다.
• 폴더 내의 여러 파일 중 Setup.exe 파일을 찾아 더블 클릭하면 마법사가 시작됩니다. 시작 창이 뜨면 [확인]과 [Next]를 차례대로 클릭합니다.



[이미지 가이드 2 (엑셀 캡처): 'Setting 작업 절차서(PLC 설치방법)' 파일의 105~127행 부근에 있는 'Product ID 입력 및 설치 위치 설정 화면' 캡처 이미지 삽입]



• 사용자 정보 입력: User Name과 Company Name(회사명)을 임의로 적어줍니다.
• Product ID 입력(중요): 제품 시리얼 번호를 넣어야 합니다. 설치 폴더에 함께 들어있는 GX-Works2 SN.txt 메모장 파일을 열어 기재된 시리얼 넘버를 복사하여 붙여넣고 [Next]를 누릅니다.
• 설치 경로 지정: 프로그램이 깔릴 C드라이브 경로가 뜹니다. 특수한 목적이 없다면 기본 경로를 변경하지 않고 그대로 [Next]를 눌러 인스톨을 진행합니다.



2. GX Works2 최신 업데이트(Update) 패치 덮어쓰기

기본 베이스 프로그램 설치가 100% 완료되었다고 해서 끝이 아닙니다. 새로운 PLC 기종(CPU)이 출시되거나 기존 버그가 수정된 최신 버전을 현장 설비에 맞게 적용하려면 업데이트 패치를 반드시 진행해야 합니다.



• 기본 설치가 끝난 후, 다시 뒤로 돌아가서 GX Works2 업데이트 버전 폴더 (예: sw1dnc-gxw2-e_507d 등)를 찾아서 들어갑니다.

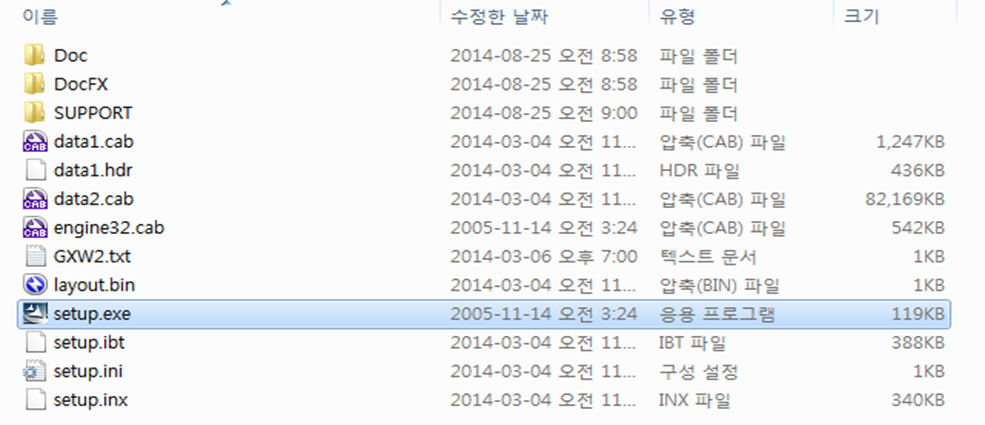

• 업데이트 폴더 안에도 똑같은 이름의 Setup.exe 파일이 존재합니다. 이를 실행합니다.
• 업데이트 프로그램은 이미 시리얼 번호가 등록되어 있으므로, 복잡한 과정 없이 [확인(Yes)]과 [Next] 버튼만 쭉 눌러주면 기존 파일 위에 최신 데이터가 덮어씌워지며 설치가 완료됩니다.



현장 실무 팁(Tip): 왜 굳이 두 번에 걸쳐서 설치할까요? 미쓰비시 소프트웨어는 불법 복제를 막기 위해 풀버전(Base)과 업데이트(Update) 버전을 분리해서 배포합니다. 인터넷에서 구한 '업데이트 파일'만으로는 백지상태의 노트북에 프로그램이 깔리지 않습니다. 반드시 정품 시리얼이 포함된 기본(Base) 버전을 먼저 깐 뒤, 그 위에 업데이트 버전을 덧씌우는 순서를 꼭 기억하세요.

오늘은 자동화 설비 제어의 필수 소프트웨어인 미쓰비시 GX Works2의 기초 셋업 방법을 알아보았습니다.

어느 공장을 가든 제어 엔지니어의 개인 노트북에는 이 프로그램이 무조건 설치되어 있어야 기계와 대화를 시작할 수 있습니다.

이로써 PLC에 접속하기 위한 환경 세팅부터, 내부 디바이스 파악, 그리고 알람 대처법까지 초보자를 위한 훌륭한 PLC 입문서 라인업이 모두 완성되었습니다. 오늘도 현장에서 노트북을 들고 고군분투하는 엔지니어 여러분을 응원합니다!



PLC 기본 교육 기술 기록
본 포스팅은 설비 현장의 신규 PC 셋업을 위한 작업 표준서를 바탕으로, 미쓰비시 주력 PLC 제어 프로그램인 GX Works2의 기본(Base) 소프트웨어 설치부터 시리얼 번호(Product ID) 입력, 그리고 최신 업데이트(Update) 파일 덮어쓰기 절차를 초보자 눈높이에서 재구성했습니다.
