[설비 PC 유지보수] 3탄: 하드디스크 및 그래픽/랜 카드 부품 교체 실무 가이드

자동화 설비의 메인 PC는 데이터 손실로 인한 라인 정지를 막기 위해, 두 개의 하드디스크에 똑같은 데이터를 동시에 저장하는 RAID 1(미러링) 시스템이 적용되어 있습니다.

두 개의 하드 중 하나가 물리적으로 고장 나더라도 남은 하나로 정상 가동이 가능하지만, 고장 난 하드를 방치하면 다음 고장 시 돌이킬 수 없는 치명적인 시스템 다운을 겪게 됩니다.

PC 유지보수 시리즈의 대미를 장식할 4탄에서는, 인텔 빠른 스토리지 기술(Intel RST) 프로그램을 이용하여 현재 미러링 상태를 체크하고, 3탄에서 물리적으로 교체한 새 하드디스크에 데이터를 다시 채워 넣는 RAID 재구축(Rebuild) 실무 과정을 다루어 보겠습니다.



HDD 미러링 복구 3줄 요약

1. 상태 확인: [인텔 빠른 스토리지 기술] 프로그램에서 디스크 2개가 녹색 체크인지 확인합니다.
2. 스페어 할당: 하드 교체 후 묶여있지 않은 새 디스크를 클릭하고 [스페어로 표시]를 선택합니다.
3. 재구축(Rebuild): 스페어로 등록되면 Array에 포함되며 100%가 될 때까지 자동으로 데이터 동기화가 진행됩니다.

1. 하드디스크 미러링 상태 체크 방법

PC가 정상적으로 부팅되더라도 주기적으로 미러링 상태를 확인하는 습관이 필요합니다. 납품된 설비 PC에는 기본적으로 스토리지 관리 프로그램이 설치되어 있습니다.

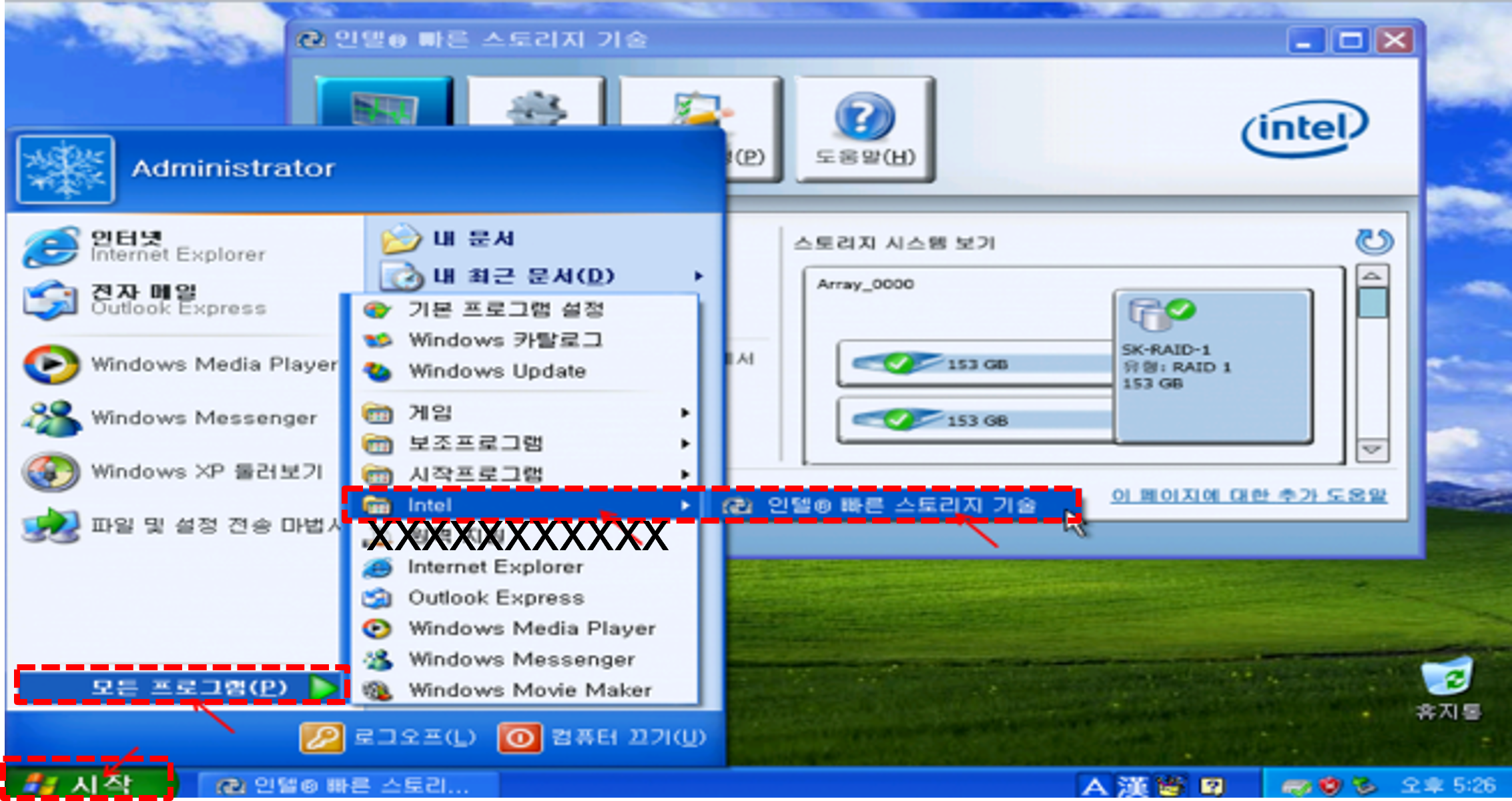

• 실행 경로: [시작] -> [모든 프로그램] -> [Intel] -> 인텔 빠른 스토리지 기술(Intel Rapid Storage Technology)을 클릭합니다.
• 정상 유무 판별: 메인 화면의 '상태' 탭 혹은 '스토리지 시스템 보기' 영역에서 2개의 하드디스크 아이콘에 녹색 체크 표시가 들어와 있다면 미러링이 정상적으로 작동하고 있는 상태입니다.



2. 미러링 에러 시 데이터 재구축(Rebuild) 절차

만약 상태 창에서 특정 하드디스크에 붉은색 경고나 에러가 떠 있다면, 지난 3탄에서 배웠던 대로 PC 커버를 열고 동일한 스펙의 새 하드디스크로 교체한 뒤 윈도우로 부팅해야 합니다.

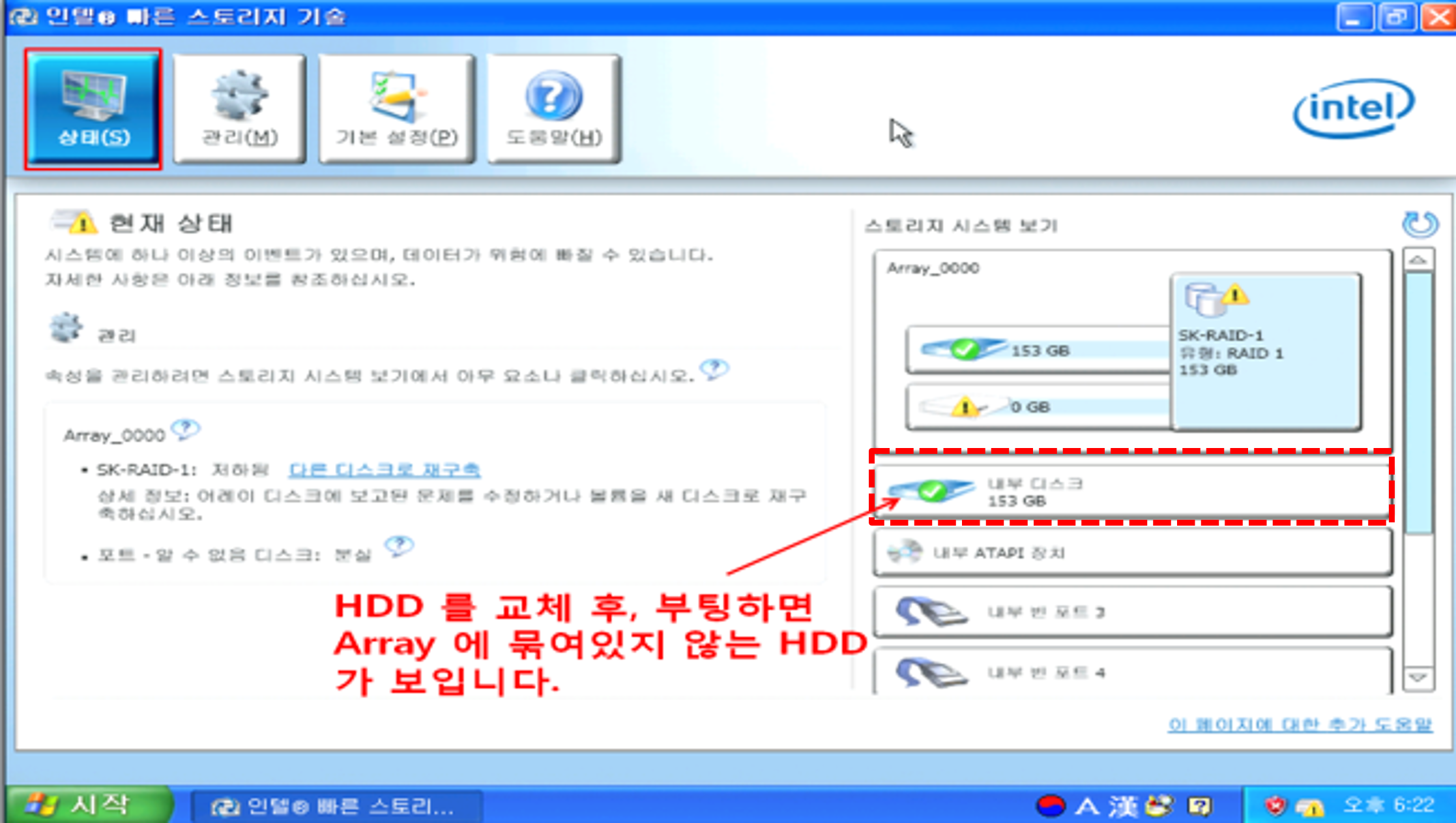

부팅 후 인텔 빠른 스토리지 기술 프로그램을 다시 열어보면, 새로 교체한 하드디스크가 기존 RAID 볼륨(Array)에 소속되지 않고 '묶여있지 않은 내부 디스크'로 따로 분리되어 표시됩니다.

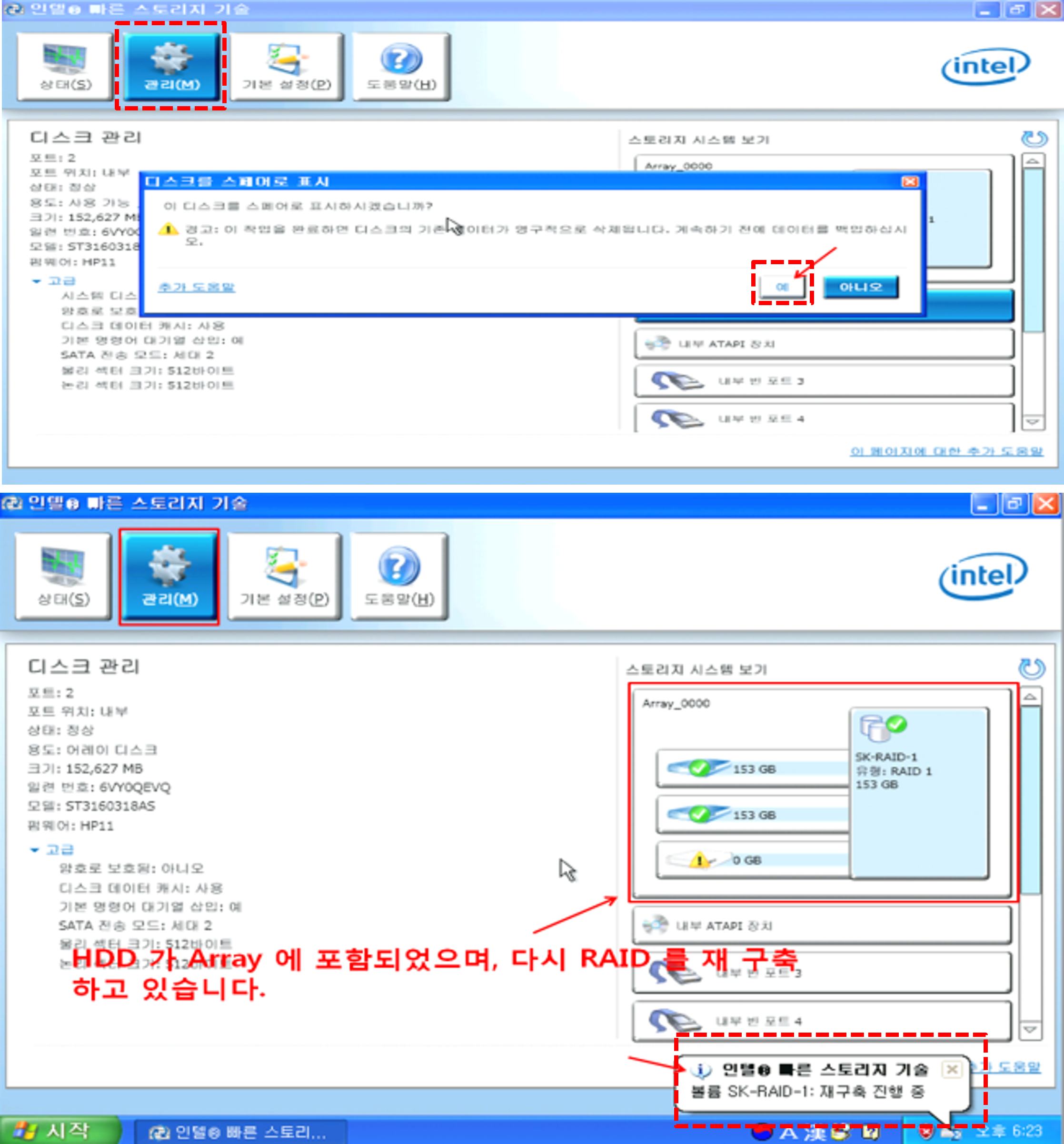

• 스페어 할당: 묶여있지 않은 새 하드디스크를 마우스로 클릭한 뒤, 화면 좌측에 나타나는 [스페어로 표시] 링크를 클릭합니다. 팝업창이 뜨면 '예'를 누릅니다.
• 자동 재구축: 새 하드디스크가 즉시 Array 그룹으로 편입되면서 상태 창에 '재구축 중'이라는 메시지와 함께 퍼센트(%) 게이지가 올라가기 시작합니다.
• 완료: 기존 하드의 데이터가 새 하드로 전부 복사되어 동기화가 100% 완료되면, 다시 두 하드 모두 녹색 체크로 돌아오며 미러링 시스템 복구가 완벽하게 끝납니다.



3. 프로그램 신규 설치 시 참고사항 (.NET Framework)

간혹 OS를 통째로 포맷하고 재설치한 경우에는 인텔 스토리지 프로그램이 없으므로, HP 공식 웹사이트나 사내 S/W팀을 통해 설치 파일을 확보하여 재설치해야 합니다.

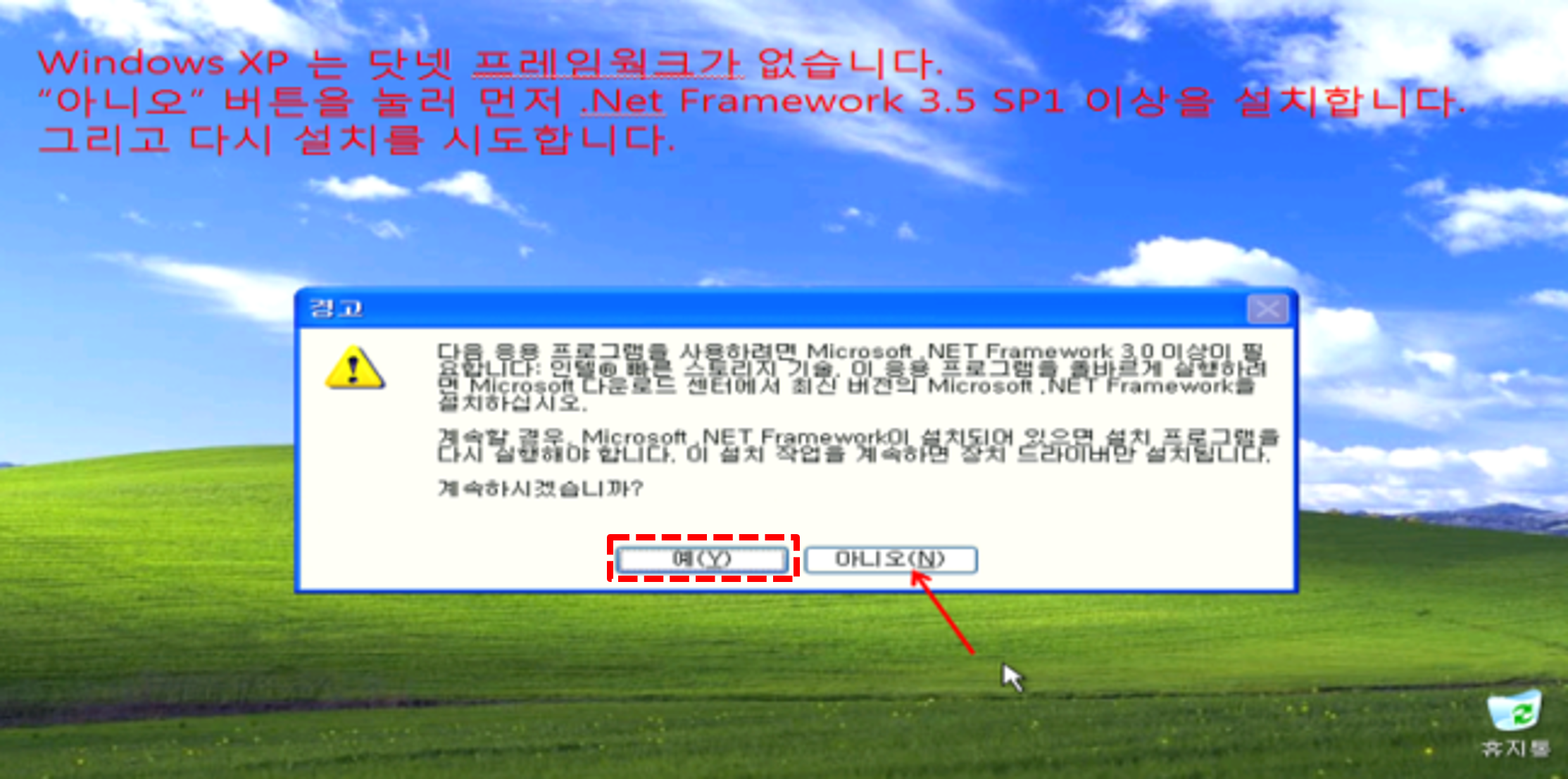

운영체제별 설치 팁: 이 프로그램은 마이크로소프트의 .NET Framework 기반으로 작동합니다. Windows Vista 및 7 이상의 운영체제는 기본으로 내장되어 있어 '예'를 누르고 바로 설치하면 되지만, Windows XP의 경우 .NET Framework가 없어서 설치가 튕길 수 있습니다. 이때는 MS 홈페이지에서 .NET Framework를 먼저 수동으로 다운받아 설치한 뒤, 스토리지 드라이버 설치를 다시 시도해야 합니다.

이로써 설비 현장의 두뇌 역할을 하는 PC 유지보수 실무 가이드 4부작 대장정을 모두 마쳤습니다.

BIOS 업데이트로 근본적인 전원 문제를 잡고, Ghost로 시스템을 영구 보존하며, 하드웨어 교체와 RAID 미러링 재구축으로 물리적인 수명까지 연장하는 이 일련의 절차들은 자동화 설비를 다루는 엔지니어라면 반드시 갖춰야 할 강력한 무기입니다.

갑작스러운 PC 고장 앞에서도 당황하지 않고 체계적으로 문제를 복구해 내는, 대체 불가능한 현장 전문가로 거듭나시기를 진심으로 응원합니다!



PC 유지보수 기술 기록
본 포스팅은 설비 메인 PC의 데이터 무결성을 보장하는 RAID 1(미러링) 구조의 현장 작업 표준서를 바탕으로, 인텔 빠른 스토리지 기술(Intel RST)을 활용한 상태 확인 및 스페어 디스크 할당을 통한 자동 재구축(Rebuild) 노하우를 초보자 눈높이에서 재구성했습니다.
