[설비 PC 유지보수] 3탄: 하드디스크 및 그래픽/랜 카드 부품 교체 실무 가이드

자동화 설비를 24시간 가동하다 보면 윈도우 OS 같은 소프트웨어 문제뿐만 아니라, 물리적인 부품(하드웨어)의 수명이 다하여 고장이 나는 경우가 반드시 발생합니다.

가장 흔하게 발생하는 것이 하드디스크(HDD)의 배드 섹터로 인한 인식 불량, 그리고 모니터 출력을 담당하는 그래픽 카드나 통신을 주고받는 랜(LAN) 카드의 칩셋 소손입니다.

오늘은 PC 유지보수 실무 가이드 3탄으로, 설비 메인 PC(HP Z420 기준)의 커버를 열고 고장 난 하드디스크와 그래픽/랜 카드를 안전하게 탈거한 뒤 새 부품으로 교체하는 물리적 하드웨어 정비 절차를 상세히 정리해 드립니다.



부품 교체 실무 3줄 요약

1. 하드디스크 교체: RAID 미러링 구성 유지를 위해 반드시 같은 제조사, 같은 용량의 디스크로 교체합니다.
2. 슬롯 장착 규칙: 그래픽/랜 카드 교체 시 고장 난 부품을 빼낸 동일한 PCIe 슬롯에 새 부품을 장착합니다.
3. 드라이버 설치: 부품 교체 후 윈도우로 부팅하여 해당 칩셋 제조사의 전용 드라이버를 재설치합니다.

1. 하드디스크(HDD) 교체 및 RAID 구성 주의사항

설비 PC는 데이터의 안전을 위해 두 개의 하드디스크에 데이터를 똑같이 복사하는 RAID 1(미러링) 방식으로 구성되어 있는 경우가 많습니다. 둘 중 하나가 고장 났을 때 교체하는 방법입니다.

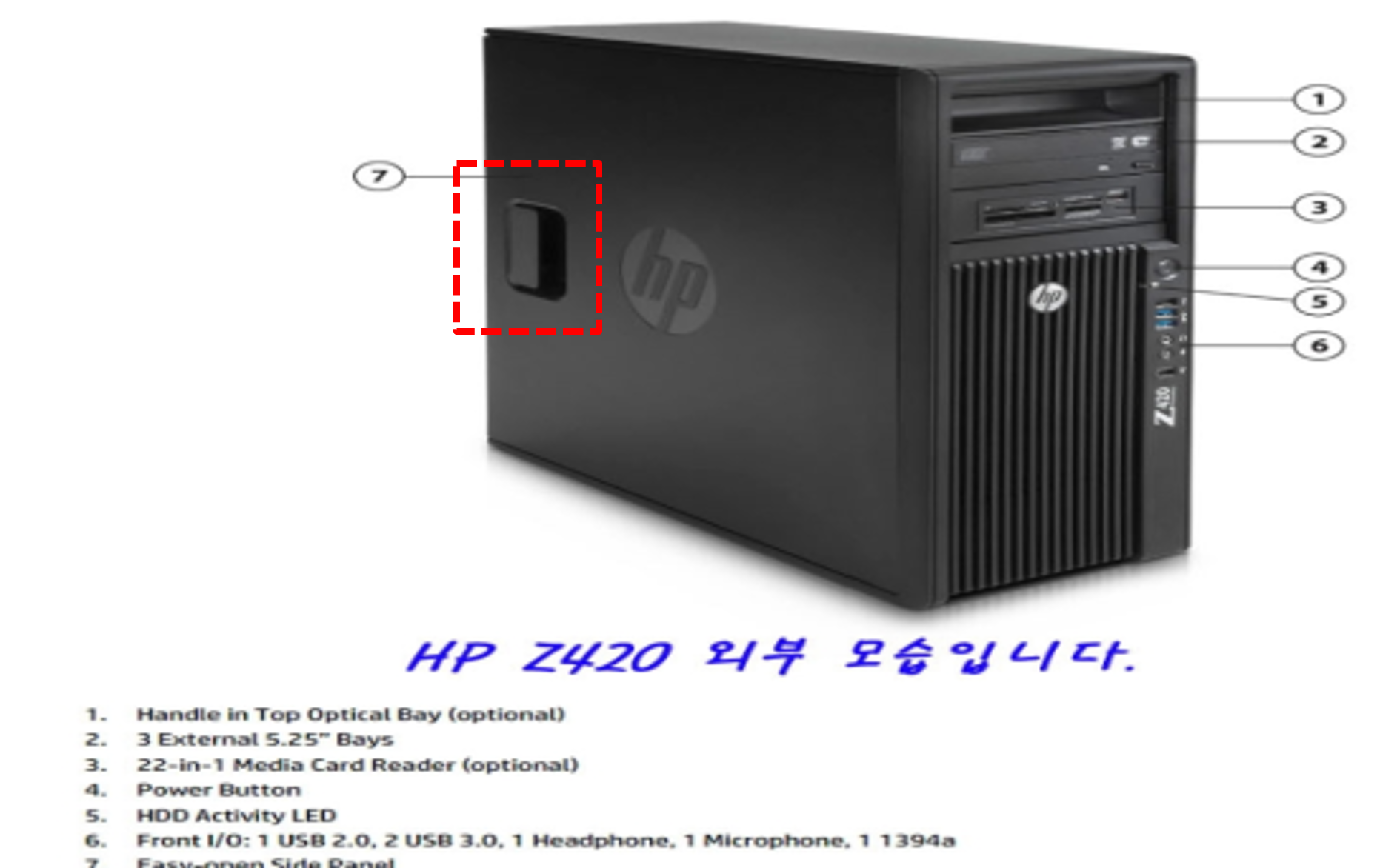

• 커버 탈착: HP Z420 PC 측면의 커버 손잡이를 뒤로 당겨 커버를 분리합니다.
• 위치 확인: 내부에 하드디스크 트레이가 보입니다. 위쪽이 First Disk, 아래쪽이 Second Disk입니다. 에러가 발생한 위치의 하드를 조심스럽게 탈착합니다.
• 부품 준비(중요): 미러링(RAID) 시스템을 완벽하게 재구성하려면, 교체할 새 하드디스크는 기존 하드와 동일한 제조사, 동일한 용량이어야 합니다. 스펙이 다르면 미러링 프로그램이 튕겨버립니다.



새 하드디스크를 트레이에 꽂고 케이블을 연결한 뒤 전원을 켜면 1차적인 부품 교체는 끝납니다. 껍데기만 새것으로 바뀐 상태이며, 빈 하드에 데이터를 다시 복사하는 미러링(Rebuild) 작업은 이어지는 4탄에서 자세히 다루겠습니다.

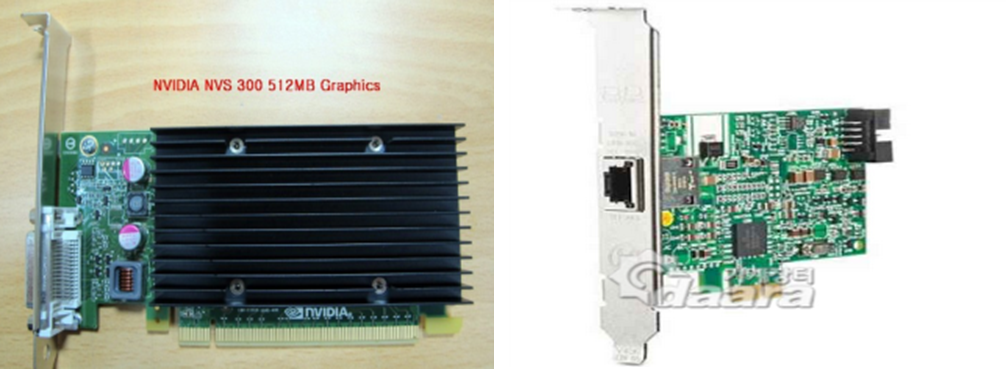

2. 그래픽 카드(VGA) 및 랜(LAN) 카드 교체

화면이 나오지 않거나 상위 통신이 완전히 끊어졌을 때는 그래픽 카드나 랜 카드의 하드웨어적인 불량을 의심해야 합니다.

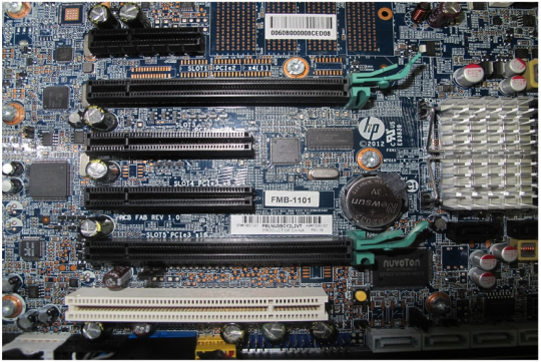

• 슬롯(Slot) 위치 고수: 메인보드에는 부품을 꽂을 수 있는 구멍(PCIe 슬롯)이 여러 개 있습니다. 고장 난 카드를 뽑아낼 때 어느 슬롯에 꽂혀 있었는지 반드시 기억해 두었다가, 새 부품을 똑같은 슬롯에 그대로 장착해야 윈도우에서 장치 충돌이 일어나지 않습니다.



3. 디바이스 드라이버 재설치

카드를 메인보드에 꽂았다고 해서 기계가 스스로 부품을 알아채고 동작하는 것은 아닙니다. 윈도우가 새 부품을 제대로 인식할 수 있도록 드라이버(Driver) 프로그램을 설치해야 합니다.

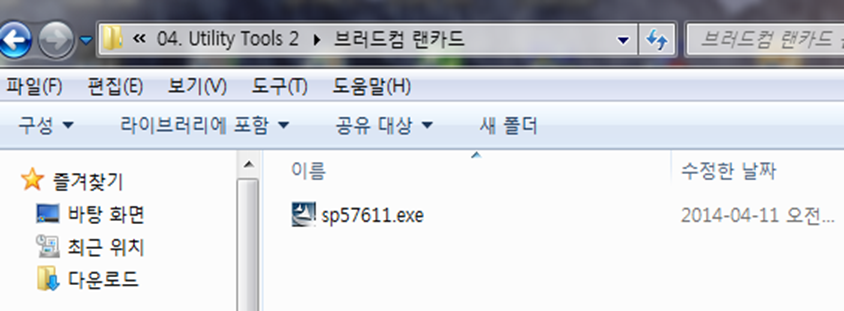

부품 제조사 홈페이지에서 다운로드하거나 S/W 설계팀에 요청하여 드라이버 설치 파일을 미리 USB에 담아둡니다. 교체 후 윈도우 부팅이 완료되면 해당 드라이버(예: Broadcom 랜카드 드라이버)를 실행하여 설치해 주면 모든 교체 절차가 마무리됩니다.



현장 실무 팁(Tip): HP Z420 모델은 뒷면을 보면 랜(LAN) 포트가 2개 있습니다. 하나는 메인보드 자체에 붙어있는 일체형 랜카드이고, 다른 하나는 하단 슬롯에 꽂혀있는 외장형 랜카드입니다. 통신이 안 될 때 무작정 외장 랜카드만 교체하지 마시고, 어떤 포트가 불량인지 정확히 점검한 뒤 교체를 진행하세요.

오늘은 소프트웨어적 조치로 해결되지 않는 물리적인 하드웨어 고장 시, 직접 케이스를 열고 부품을 교환하는 실무 절차를 알아보았습니다.

특히 하드디스크 교체 시 동일 스펙을 고수해야 하는 점과, 그래픽/랜 카드의 장착 슬롯 위치를 그대로 유지해야 한다는 점은 셋업 시간을 줄여주는 핵심 노하우입니다.

이어지는 마지막 [4탄]에서는 오늘 교체한 빈 하드디스크에 데이터를 다시 채워 넣고 안전한 이중화 시스템을 복구하는 PC HDD 미러링(RAID) 상태 체크 및 프로그램 설치 방법에 대해 집중적으로 다루어 보겠습니다.



PC 유지보수 기술 기록
본 포스팅은 설비 메인 PC(HP Z420)의 물리적 하드웨어 고장 대응을 위한 실제 작업 표준서를 바탕으로, RAID 복구를 위한 하드디스크 교환 규칙 및 PCIe 슬롯 규칙, 그리고 통신망 복구를 위한 드라이버 설치 절차를 초보자 눈높이에서 재구성했습니다.
