초보자를 위한 미쓰비시 인버터 셋업 가이드 (3탄: CC-Link 통신과 에러 코드)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

1탄과 2탄을 통해 노트북과 인버터를 다이렉트로 연결하여 파라미터를 읽어오고(Read) 수정하여 덮어쓰는(Write) 실무 셋업 방법을 모두 마스터했습니다.

이제 인버터는 달릴 준비가 되었습니다. 하지만 공장 자동화 설비에서 인버터가 혼자서 마음대로 모터를 돌릴 수는 없습니다. 전체 라인을 지휘하는 총사령관인 PLC(Programmable Logic Controller)의 명령을 실시간으로 받아야만 움직일 수 있습니다.

오늘은 미쓰비시 인버터 가이드 대망의 마지막 3탄으로, 인버터와 PLC가 어떻게 CC-Link 통신을 통해 입출력(I/O) 신호를 주고받는지 그 흐름을 이해하고, 기계가 멈췄을 때 패널에 뜨는 주요 에러(Error) 코드들의 원인과 대처법을 초보자 눈높이에서 쉽게 정리해 드리겠습니다.



인버터 통신 및 에러 3줄 요약

1. CC-Link 리프레시: 마스터(PLC)와 인버터는 1.1~141ms의 초고속 주기로 데이터를 상시 교환합니다.
2. 입출력(I/O) 제어: PLC 시퀀스 프로그램에서 개시 지시를 내리면 비동기(동기)로 모터가 구동됩니다.
3. 에러(Error) 진단: 외부 서멀 동작(OH), 통신 타임아웃, 파라미터 메모리 이상 등을 패널에서 확인합니다.

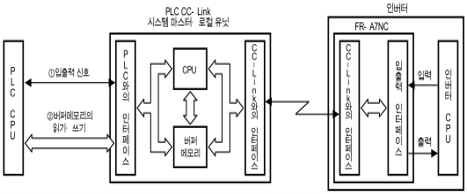

1. CC-Link를 통한 제어망 구성 (기능 블록도)

현장의 미쓰비시 인버터는 대부분 CC-Link라는 튼튼한 산업용 통신망으로 PLC와 묶여 있습니다. 이 통신망 안에서 인버터는 어떤 방식으로 지시를 받을까요?



• 상시 링크 리프레시 (Link Refresh): PLC 마스터 국과 인버터(로컬) 사이에는 1.1ms ~ 141ms라는 아주 짧은 간격으로 끊임없이 데이터를 주고받습니다. 마치 1초에 수십 번씩 서로의 안부를 묻는 것과 같습니다.
• 입출력 신호 교신: PLC CPU는 이 리프레시를 통해 인버터에게 "주파수를 60Hz로 올려라(출력 쓰기)"라고 명령하고, 인버터는 "현재 전류가 5A 흐르고 있습니다(입력 읽기)"라고 보고합니다.
• 운전 개시: PLC 시퀀스(래더) 프로그램에서 구동(Start) 신호를 주면, 인버터는 이 통신망을 타고 즉각적으로 모터를 돌리기 시작합니다.



2. CC-Link 통신 필수 파라미터 복습

위의 통신망에 인버터를 합류시키려면, 인버터 내부에 자신의 신분증(파라미터)을 명확하게 새겨두어야 합니다. 2탄에서 배웠던 파라미터 리스트 제어를 통해 다음 3가지는 무조건 세팅되어야 합니다.



• Pr.340 (통신 시작모드 선택): 전원이 켜졌을 때 즉시 네트워크(CC-Link) 운전 모드로 시작할 수 있도록 설정합니다.
• Pr.542 (통신 국번): 이 인버터가 몇 번 집인지 주소를 정합니다. (1~64번 지정) 통상 CC-Link Ver.1에서는 1국을 점유합니다.
• Pr.543 (보드 속도 선택): 마스터 PLC에 세팅된 CC-Link 통신 속도(156kbps ~ 10Mbps)와 인버터의 통신 속도를 똑같이 맞춥니다. 속도가 다르면 통신 에러가 발생합니다.



3. 현장에서 자주 만나는 주요 에러(Error) 대처법

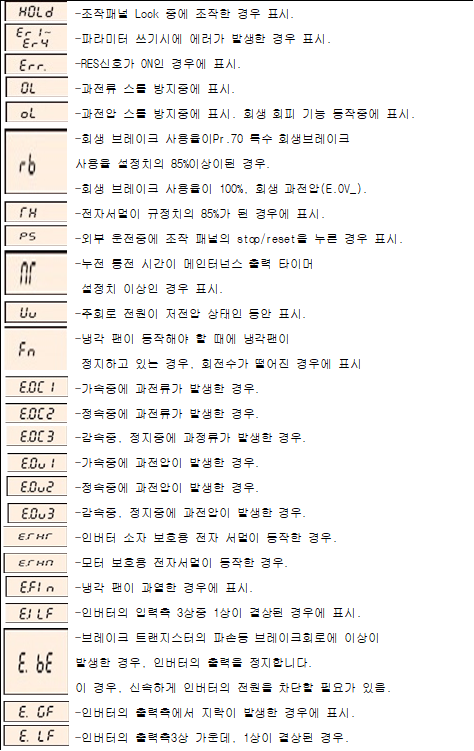

기계가 잘 돌다가 갑자기 멈췄을 때, 인버터 전면 패널이나 FR Configurator 모니터링 창에는 영문과 숫자가 섞인 에러 코드가 뜹니다. 작업표준서에 명시된 핵심 에러들의 원인을 짚어보겠습니다.



에러 표시 및 발생 원인	현장 대처 및 의미
OH (외부 서멀 동작)	인버터에 접속되어 있는 외부 열동형 계전기(Thermal)가 과열을 감지하고 차단된 상태입니다. 모터 과부하 여부를 점검하고 서멀을 리셋해야 합니다.
통신 에러 (RS-485 / 통신 옵션)	마스터와의 교신 간격이 허용 시간을 넘었거나 리트라이 횟수를 초과한 경우입니다. CC-Link 단자대 결선과 종단 저항 체결 상태를 점검하세요.
단자4 입력 에러	단자 4번을 전류(4~20mA) 입력으로 설정해 놓고, 실수로 전압(7.3V 이상을 5초 이상)을 강제로 인가했을 때 발생합니다. 배선과 센서 출력을 다시 확인해야 합니다.
메모리 / 내부 회로 이상	파라미터를 기억하는 소자나 CPU 주변 회로에 심각한 문제가 생긴 경우입니다. 지속 발생 시 인버터 기판 교체(A/S)가 필요합니다.



현장 실무 팁 (Tip) - 보호 기능의 양면성

에러가 자꾸 뜬다고 해서 안전장치를 꺼버리는 것은 매우 위험합니다. 하지만 특수한 상황(예: 의도적인 다축 모터 병렬 구동 등)에서는 Pr.251(출력 결상 보호 선택) 같은 파라미터를 조절하여 인버터 출력이 1상 끊어졌을 때 인버터가 멈추는 기능을 무효화시켜야 할 때도 있습니다. 설비의 운전 특성을 완벽히 이해한 상태에서만 보호 기능을 해제하시기 바랍니다.

이로써 초보자를 위한 미쓰비시 인버터 셋업 실무 가이드 3부작 대장정을 모두 마칩니다.

단순히 노트북에 USB 케이블을 꽂는 1탄부터 시작해, 수백 개의 파라미터를 읽고 쓰는 2탄, 그리고 오늘 PLC CC-Link 통신 제어와 에러 대처법까지.

이 일련의 지식을 현장에서 체화하신다면, 멈춰버린 모터 앞에서도 원인을 논리적으로 추적하고 당당하게 해결해 내는 훌륭한 설비 제어 엔지니어가 되실 수 있을 것입니다. 현장에서 땀 흘리며 설비의 심장을 뛰게 만드는 여러분을 진심으로 응원합니다.
