미쓰비시 위치결정 모듈 QD75MH 세팅 가이드 (3탄: 파라미터 쓰기)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

1탄과 2탄을 통해 위치결정 모듈(QD75MH)의 전자기어비(AP, AL) 계산법과, 기계의 이동 궤적을 결정하는 포지셔닝 데이터(Pattern, CTRL) 작성법까지 모두 마스터했습니다.

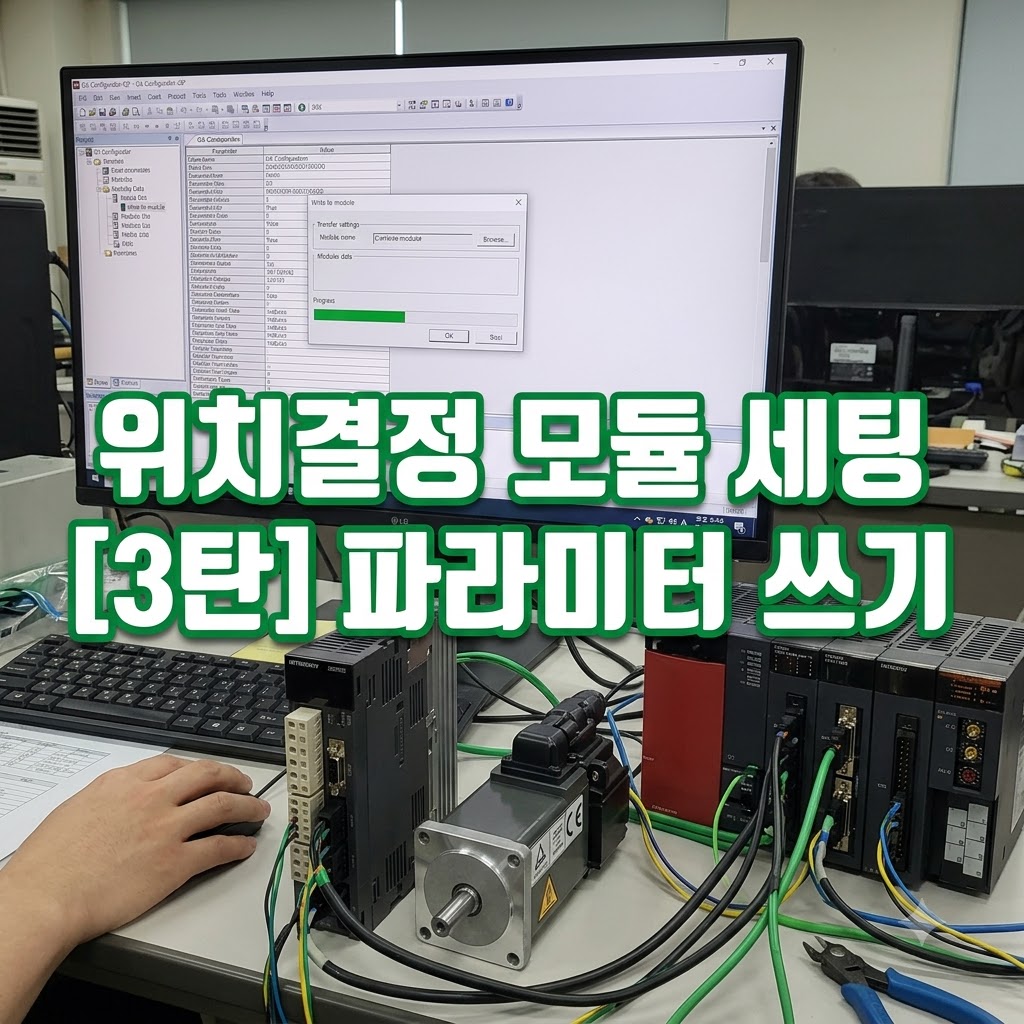

미쓰비시 위치결정 모듈 QD75MH 세팅 가이드 (3탄: 파라미터 쓰기)

이제 노트북에 정성스럽게 작성한 이 시나리오를 실제 장비(PLC 모듈) 내부로 전송할 차례입니다. 아무리 데이터를 완벽하게 짰더라도, 기계에 올바르게 밀어 넣지(Write) 못하면 모터는 단 1mm도 움직이지 않습니다.

오늘은 미쓰비시 위치결정 모듈 세팅 가이드의 마지막 3탄으로, 온라인 통신 연결(Connection) 방법과 데이터를 안전하게 전송하는 Write to module 실무 조작법, 그리고 초보자들이 가장 많이 실수하는 PLC 상태 제어(Stop/Reset) 주의사항에 대해 자세히 알아보겠습니다.



모듈 데이터 쓰기(Write) 3줄 요약

1. 통신 준비: I/O assignment에서 모듈의 시작 번지(Start XY)를 확인하고 Connection setup을 진행합니다.
2. 데이터 전송: Write to module 메뉴를 열어 전송할 파라미터 항목들을 체크하고 OK를 누릅니다.
3. 안전 수칙: 쓰기 작업 전 반드시 PLC CPU를 Stop 상태로 두고, 완료 후 Reset하여 데이터를 적용합니다.

1. 사전 준비: 시작 번지(Start XY) 확인 및 통신 연결

노트북에서 작성한 위치결정 데이터를 특정 QD75MH 모듈로 보내려면, 먼저 그 모듈이 PLC 랙(Rack)의 몇 번째 슬롯에 꽂혀 있는지 주소를 알아야 합니다.

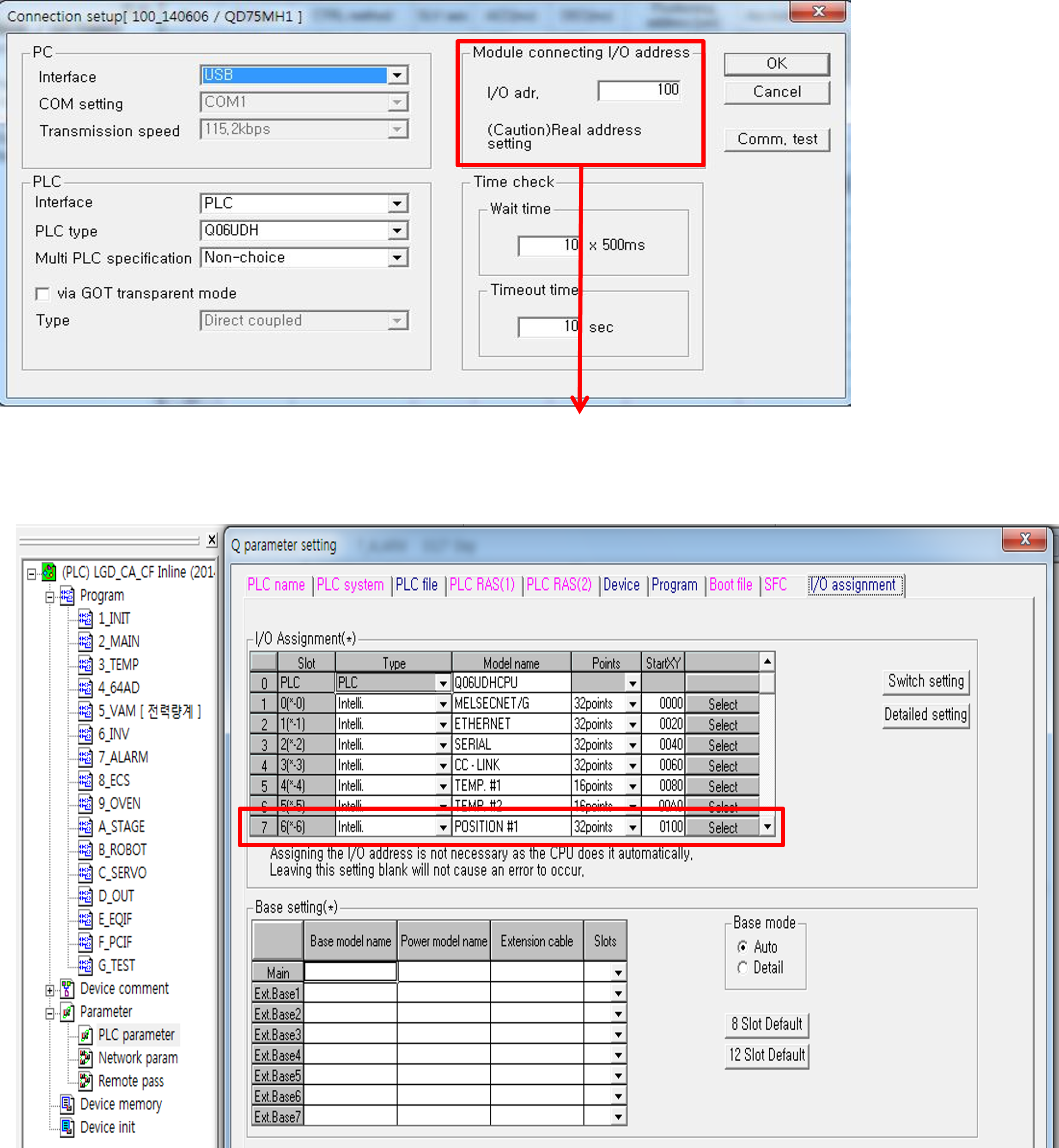

GX Developer 또는 GX Works2와 같은 메인 PLC 프로그래밍 툴을 엽니다. 좌측 트리에서 [Parameter] -> [PLC Parameter] -> [I/O assignment] 탭으로 들어가, 위치결정 모듈이 장착된 슬롯의 시작 번지(Start XY) 값을 메모해 둡니다. (예: 0000, 0020 등)



[이미지 가이드 1 (엑셀 캡처): '작업표준서_(위치결정모듈)_김병영수정150911.xls' 파일 [Setup 기준서] 시트의 326~339행 부근에 있는 'Connection setup 및 I/O assignment 확인' 캡처 이미지 삽입]



주소를 확인했다면 다시 위치결정 전용 툴인 GX Configurator-QP로 돌아옵니다. 상단 메뉴에서 [Online] -> [Connection setup]을 클릭하고, PC와 PLC 간의 통신(USB 또는 시리얼 등)을 연결 테스트(Connection Test)하여 통신망을 개통합니다.

2. 파라미터 전송 (Write to module)

통신이 정상적으로 연결되었다면, 이제 데이터를 밀어 넣을 차례입니다.

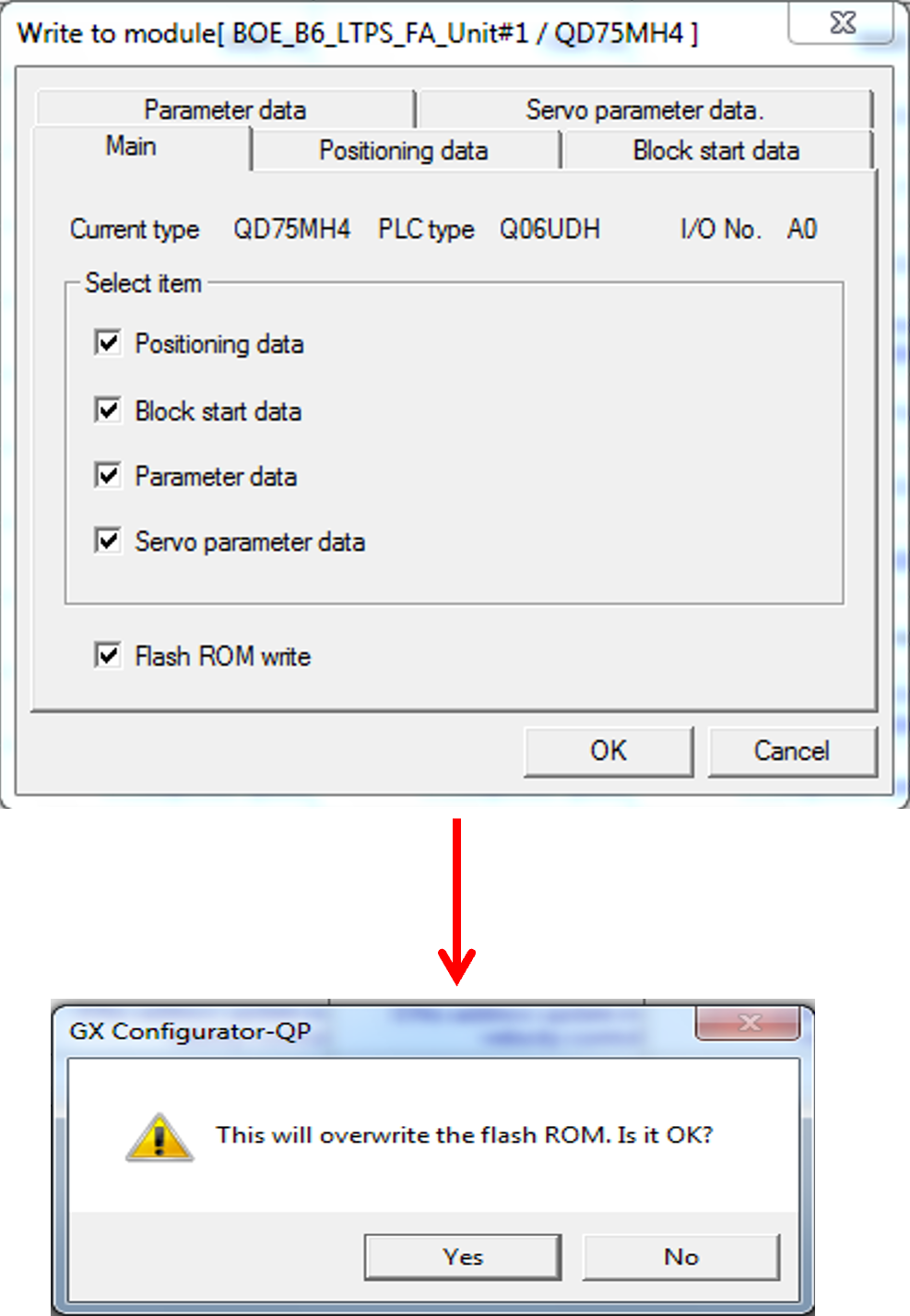

상단 메뉴에서 [Online] -> [Write to module] 항목을 클릭합니다. 팝업창이 열리면 어떤 데이터를 기계로 보낼 것인지 선택하는 체크박스 리스트가 나타납니다.



일반적으로 1탄과 2탄에서 세팅했던 Parameters (기본 파라미터), Servo Parameters (서보 세팅), Positioning Data (포지셔닝 궤적 데이터) 항목들을 모두 체크합니다. 선택을 마친 뒤 화면 아래의 OK 버튼을 누르면 다운로드가 시작됩니다.



3. 초보자의 흔한 실수: PLC 상태 제어 (STOP & RESET)

파라미터 쓰기(Write) 작업을 할 때 가장 빈번하게 발생하는 에러가 있습니다. OK 버튼을 눌렀는데 데이터가 넘어가지 않고 화면에 요란한 경고창이 뜨는 경우입니다.



위치결정 모듈의 파라미터는 기계의 핵심 구동 정보를 담고 있기 때문에, 기계가 가동 중(RUN 상태)일 때 실수로 데이터를 덮어쓰면 심각한 충돌 사고가 발생할 수 있습니다. 따라서 시스템은 이를 원천적으로 차단합니다.



필독! 파라미터 Write 실무 안전 수칙

• Write 진행 전: 반드시 PLC CPU 전면부의 토글스위치를 내려 STOP 상태로 전환해야 합니다. STOP 상태가 아니면 데이터가 다운로드되지 않고 경고창이 뜹니다.
• Write 완료 후: 다운로드가 끝났다고 바로 RUN으로 올리면 안 됩니다. 전송된 데이터가 모듈의 메모리에 완벽하게 갱신(적용)되도록, PLC CPU 토글스위치를 RESET 방향으로 끝까지 밀어 시스템을 한 번 재부팅한 뒤에 RUN으로 올려주어야 합니다.

이로써 미쓰비시 위치결정 모듈(QD75MH)을 현장에 세팅하는 3부작 가이드가 모두 마무리되었습니다.

1탄의 전자기어비 이동량 계산부터, 2탄의 포지셔닝 데이터 시나리오 작성, 그리고 오늘 3탄의 안전한 파라미터 쓰기(Write) 및 리셋 절차까지. 이 일련의 과정을 숙지하셨다면 이제 어떤 설비 앞에서도 당황하지 않고 모터를 부드럽고 정확하게 제어하실 수 있을 것입니다.

항상 공장 라인의 심장부를 책임지며 안전한 설비 셋업을 이끌어가는 훌륭한 제어 엔지니어로 거듭나시기를 진심으로 응원합니다.



PLC 위치결정 제어 기술 기록
본 포스팅은 미쓰비시 QD75MH 위치결정 모듈의 현장 작업 표준서를 바탕으로, 온라인 통신 설정(Connection setup), 데이터 다운로드(Write to module) 절차 및 설비 안전을 위한 PLC CPU 상태 제어(STOP/RESET) 노하우를 초보자 눈높이에서 쉽게 재구성했습니다.
