야마다케(Azbil) 온도 컨트롤러 셋업 가이드 (3탄: CMC15G 통신 연동)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

지난 1탄과 2탄을 통해 야마다케(Azbil) NX-D15 온도 컨트롤러 모듈에 직접 접속하여 파라미터를 세팅하고 튜닝하는 방법을 꼼꼼하게 살펴보았습니다.

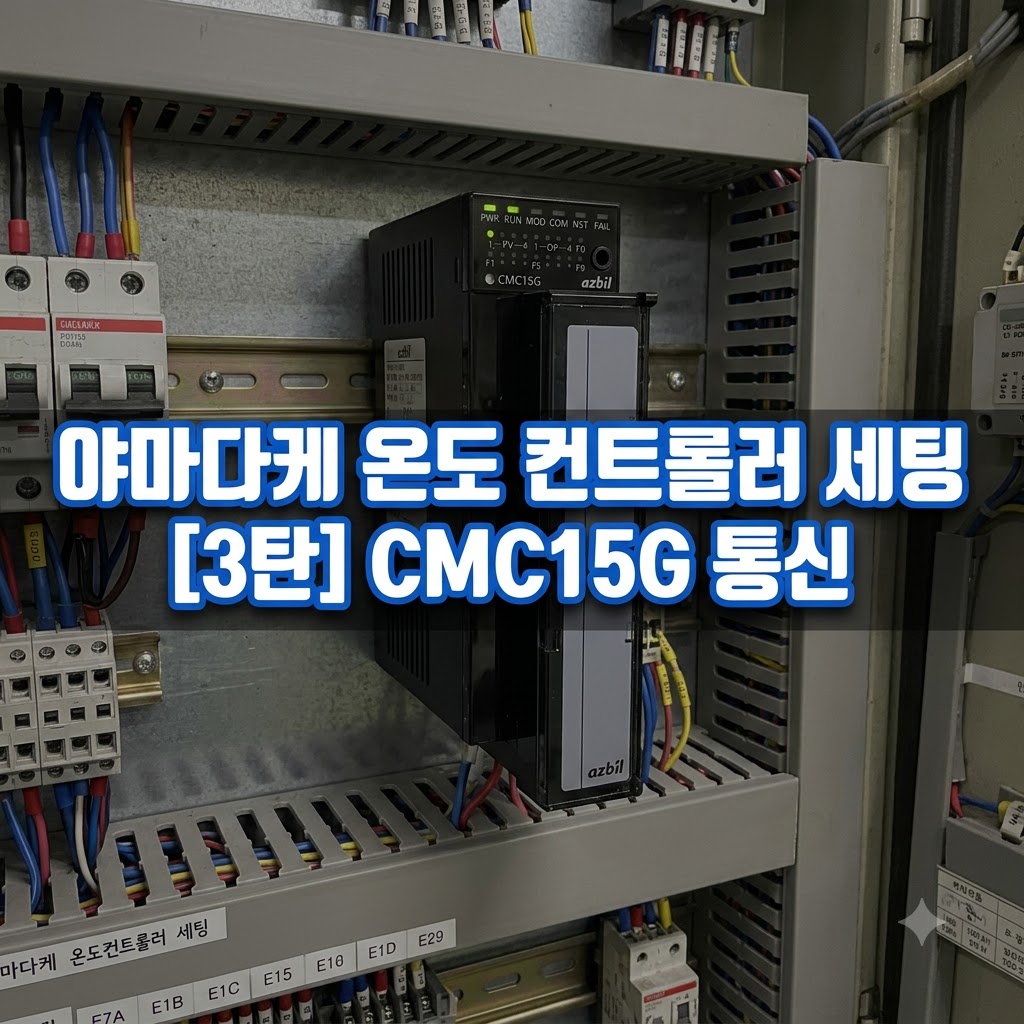

오븐(Oven) 설비처럼 제어해야 할 온도 구역이 수십 개에 달할 경우, 각각의 NX-D15 모듈들이 개별적으로 PLC와 대화하게 놔두면 통신 과부하가 걸리기 쉽습니다. 그래서 이 수많은 NX 모듈들의 온도 데이터를 하나로 취합하여 상위 PLC로 깔끔하게 넘겨주는 통신 대장(게이트웨이)이 필요한데, 이 역할을 수행하는 장비가 바로 CMC15G 모듈입니다.



오늘은 야마다케 온도 컨트롤러 실무 가이드 마지막 3탄으로, 전용 소프트웨어인 SLP-15G (GatewayEditor)를 활용하여 CMC15G 게이트웨이의 채널별 통신 속도를 맞추고 기계에 세팅값을 덮어쓰는(Download) 방법을 아주 쉽게 풀어보겠습니다.



CMC15G 게이트웨이 셋업 3줄 요약

1. 전용 툴 실행: 게이트웨이 모듈 전용 세팅 소프트웨어인 SLP-15G(GatewayEditor)를 켭니다.
2. 채널별 통신 분배: 1CH은 상위 PLC용으로, 2CH/4CH은 하위 NX 모듈용으로 통신 속도를 나눕니다.
3. 데이터 쓰기(Download): 세팅을 마친 뒤 PC의 설정값을 CMC15G 모듈로 다운로드하여 전송합니다.

1. SLP-15G 소프트웨어 접속 및 통신 설정 창 열기

CMC15G 모듈은 온도를 직접 제어하지 않으므로 앞서 사용했던 SLP-NX 툴이 아닌, 통신 세팅에 특화된 SLP-15G (GatewayEditor) 소프트웨어를 실행해야 합니다.

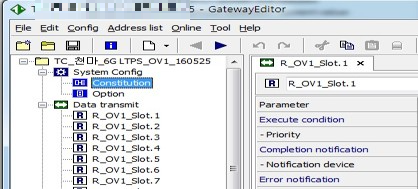

노트북과 CMC15G 모듈을 통신 케이블로 연결한 뒤 프로그램을 켭니다. 화면 왼쪽의 툴바(Tool bar) 메뉴에서 [System Config] -> [Constitution] 항목을 더블 클릭하면 모듈의 통신 구조를 짤 수 있는 메인 설정 창이 열립니다.

2. Module Constitution: 각 채널별 통신 사양 세팅

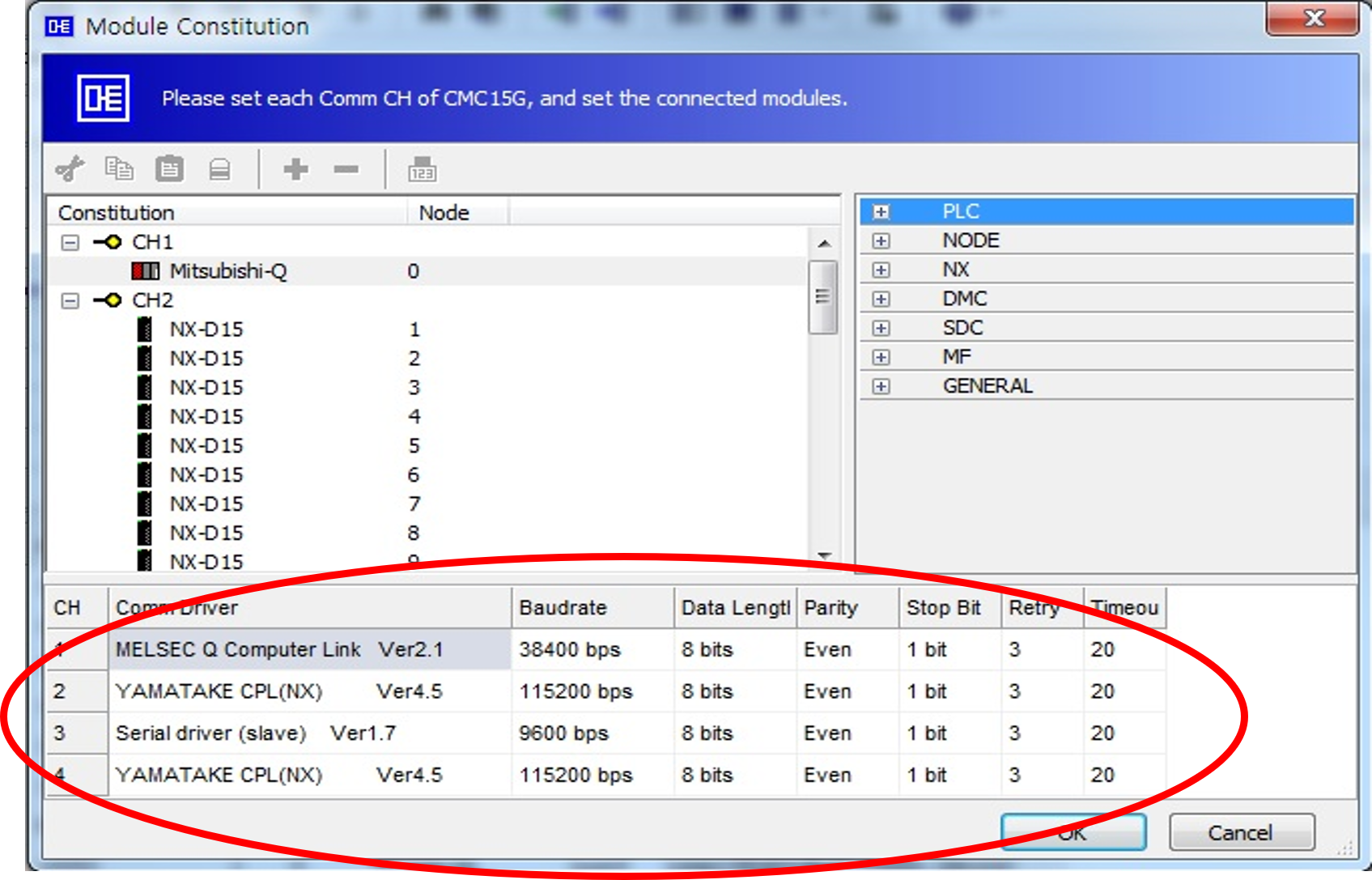

Module Constitution 창이 나타나면, CMC15G 모듈이 가지고 있는 여러 개의 통신 채널(CH)을 각각 누구와 연결할 것인지 목적에 맞게 배분해 주어야 합니다.

게이트웨이라는 이름답게 한쪽 팔은 상위 PLC를 잡고, 다른 쪽 팔은 하위 온도 컨트롤러(NX-D15)들을 붙잡아야 하므로 채널별 통신 속도(bps)가 다르게 세팅됩니다.



채널(CH)	연결 대상 및 통신 속도 (현장 세팅 예시)
1CH	상위 PLC 연결용 (MELSEC Q 등) 공장 제어망의 안정성을 위해 보통 38400 bps의 속도로 설정합니다.
2CH	하위 컨트롤러 연결용 (YAMADAKE CPL/NX) 수많은 온도 모듈의 데이터를 빠르게 긁어와야 하므로 최고 속도인 115200 bps로 설정합니다.
3CH	미사용 (현장 사양에 따라 비워둡니다)
4CH	하위 컨트롤러 연결용 (YAMADAKE CPL/NX) 2CH과 마찬가지로 115200 bps로 고속 설정하여 하위 모듈과 통신합니다.



채널별 연결 대상과 속도를 지정했다면, 전 채널 공통으로 적용되는 기본 데이터 포맷을 맞춰줍니다. 보통 Data length: 8bit, Parity: Even, Stop Bit: 1Bit, Retry: 3, Timeout: 20으로 설정하여 통신 신뢰성을 확보합니다.



3. Parameter 쓰기 (Download PC -> CMC15G)

채널 분배와 통신 규약 세팅이 모두 끝났습니다. 이제 노트북 화면에 기입한 이 설정값들을 실제 CMC15G 모듈의 두뇌 속으로 밀어 넣어주어야 합니다. 야마다케 툴에서는 이 과정을 쓰기(Write) 대신 Download(다운로드)라고 표현합니다.



화면 왼쪽 메뉴 트리에서 [Online] -> [Download PC -> CMC15G...] 항목을 찾아 클릭합니다.

클릭 즉시 현재 통신 상태(Communication Status)를 묻는 확인 창이 표시되며, 여기서 OK 버튼을 누르면 PC의 파라미터들이 CMC15G 기계 내부로 전송됩니다. 로딩 바가 채워지고 다운로드가 무사히 완료되면 모든 통신 게이트웨이 세팅이 끝납니다.



현장 실무 팁 (Tip)

파라미터를 기계에 다운로드한 후에는 반드시 CMC15G 모듈을 포함한 전체 제어반의 제어 전원을 껐다가 켜주어야(Power 리셋) 변경된 통신 속도와 설정값이 정상적으로 적용됩니다. 또한, 하위 NX-D15 모듈과 상위 PLC 측의 통신 설정값(bps, parity 등)이 CMC15G에 세팅한 값과 완벽히 일치하는지 마지막으로 한 번 더 도면을 교차 검증하는 습관을 들이시기 바랍니다.

1탄의 NX-D15 모듈 자동 국번 할당부터 2탄의 세부 파라미터(PV, OUT, CT) 튜닝, 그리고 오늘 3탄의 CMC15G 게이트웨이 연동까지.

이로써 야마다케(Azbil) 온도 컨트롤러 시스템을 현장에 셋업하는 A to Z 대장정을 성공적으로 마치셨습니다.

처음에는 생소한 소프트웨어 화면과 영어 메뉴들 때문에 어렵게 느껴지셨겠지만, 데이터가 어디서 들어와서 어디로 흘러가는지 그 큰 그림을 이해하고 나면 어떤 브랜드의 온도 제어기 앞에서도 당황하지 않는 훌륭한 설비 보전 엔지니어가 되실 수 있을 것입니다. 현장에서 흘리는 땀방울을 진심으로 응원합니다!



온도 제어 소프트웨어 기술 기록
본 포스팅은 디스플레이 오븐 설비에 적용되는 야마다케(Azbil) 온도 제어 시스템의 실제 현장 작업 표준서를 바탕으로, 다채널 데이터를 PLC로 연계하는 CMC15G 게이트웨이 모듈의 채널별 통신 속도 배분 및 SLP-15G 다운로드 방법을 초보자 눈높이에서 알기 쉽게 재구성했습니다.
