초보자를 위한 미쓰비시 인버터 셋업 가이드 (1탄: FR Configurator 통신)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

모터의 회전 속도를 자유자재로 조절하기 위해 사용하는 인버터(Inverter)는 산업 현장에서 없어서는 안 될 핵심 구동 장치입니다. 과거에는 인버터 전면에 있는 작은 조작 패널(PU) 버튼을 일일이 눌러가며 세팅을 했지만, 요즘은 노트북에 전용 소프트웨어를 깔고 USB 케이블을 꽂아 한눈에 제어하는 방식이 표준으로 자리 잡았습니다.

오늘은 미쓰비시 인버터 셋업 실무 가이드 3부작의 첫 번째 시간으로, 전용 소프트웨어인 FR Configurator SW3를 활용하여 기계와 노트북을 USB로 다이렉트 연결하고, Easy Setup 기능으로 인버터를 자동 검출하는 기초 과정을 초보자 눈높이에서 쉽게 풀어보겠습니다.



인버터 통신 셋업 3줄 요약

1. 하드웨어 연결: 노트북과 인버터를 USB Mini 5Pin 케이블로 1대1 다이렉트 연결합니다.
2. 프로그램 실행: FR Configurator SW3를 켜고 Easy Setup 메뉴로 진입합니다.
3. 자동 검출: 통신 방식을 USB로 맞추고 자동 검출(Auto Detect)을 눌러 기종을 확인합니다.

1. 통신 케이블 준비 및 FR Configurator 실행

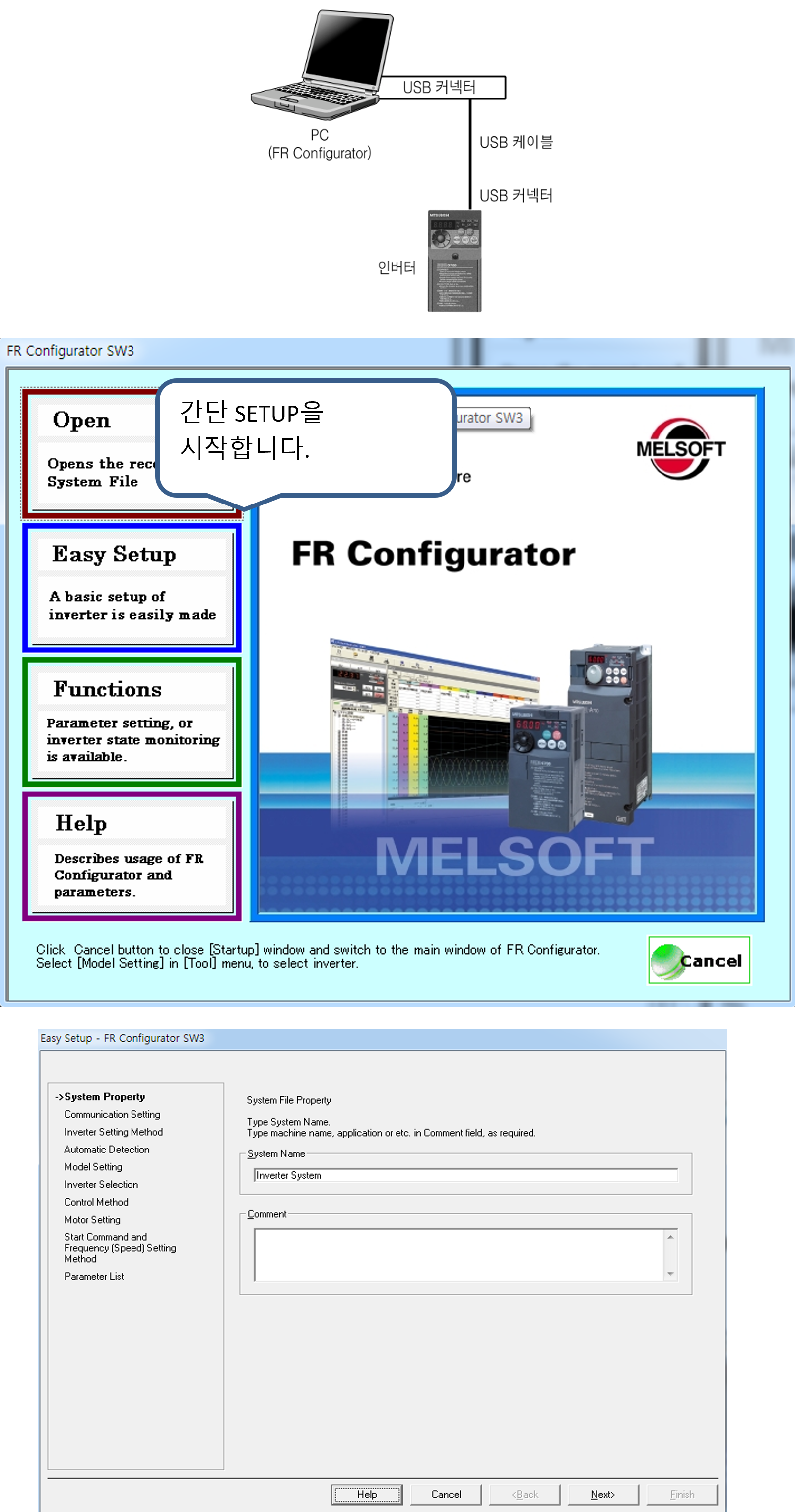

인버터와 노트북을 연결하기 위해서는 흔히 구형 기기 충전용으로 많이 쓰이던 USB Mini 5Pin 케이블이 필요합니다. 인버터 전면 커버를 열면 나타나는 작은 USB 포트에 케이블을 꽂아 노트북과 직결해 줍니다.



주의사항: USB 접속은 무조건 1대 1 접속만 지원합니다. 현장에서 선이 짧거나 포트가 부족하다고 USB 허브(Hub)를 거쳐서 연결하면 통신을 잡지 못하니 반드시 다이렉트로 꽂아주세요.

연결이 끝났다면 노트북에서 FR Configurator SW3 프로그램을 실행합니다. 첫 화면에 5가지 큰 메뉴(Open, Easy Setup, Functions, Help, Cancel)가 나타납니다. 신규 장비 세팅이므로 두 번째에 있는 Easy Setup 아이콘을 클릭하여 마법사를 시작합니다.

2. Easy Setup: 시스템 명칭 및 통신 설정

Easy Setup은 시스템 기종 설정부터 파라미터 등록까지 순서대로 안내해 주는 아주 편리한 기능입니다.



• 시스템 프로퍼티: 제일 먼저 현재 다루고 있는 설비의 이름(System 명칭)을 입력합니다. 최대 16문자까지 자유롭게 기입할 수 있습니다.

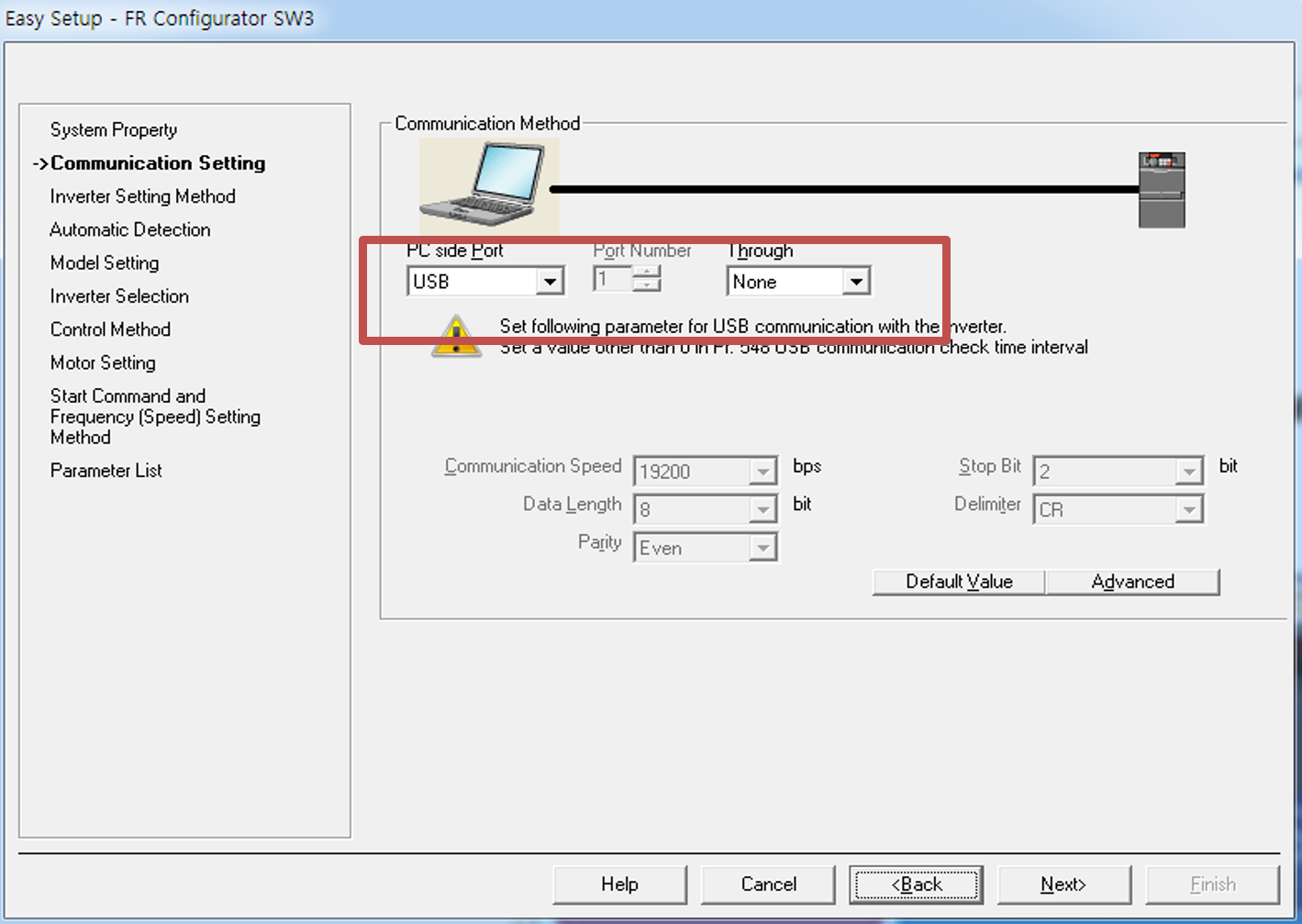

• 통신 설정: 다음 창으로 넘어가면 노트북과 인버터가 어떤 방식으로 대화할지 묻습니다. RS-232C와 USB 중 우리는 케이블을 꽂은 USB를 선택하고 Next를 눌러줍니다.

3. 인버터 자동 검출 (Auto Detect) 및 기종 확정

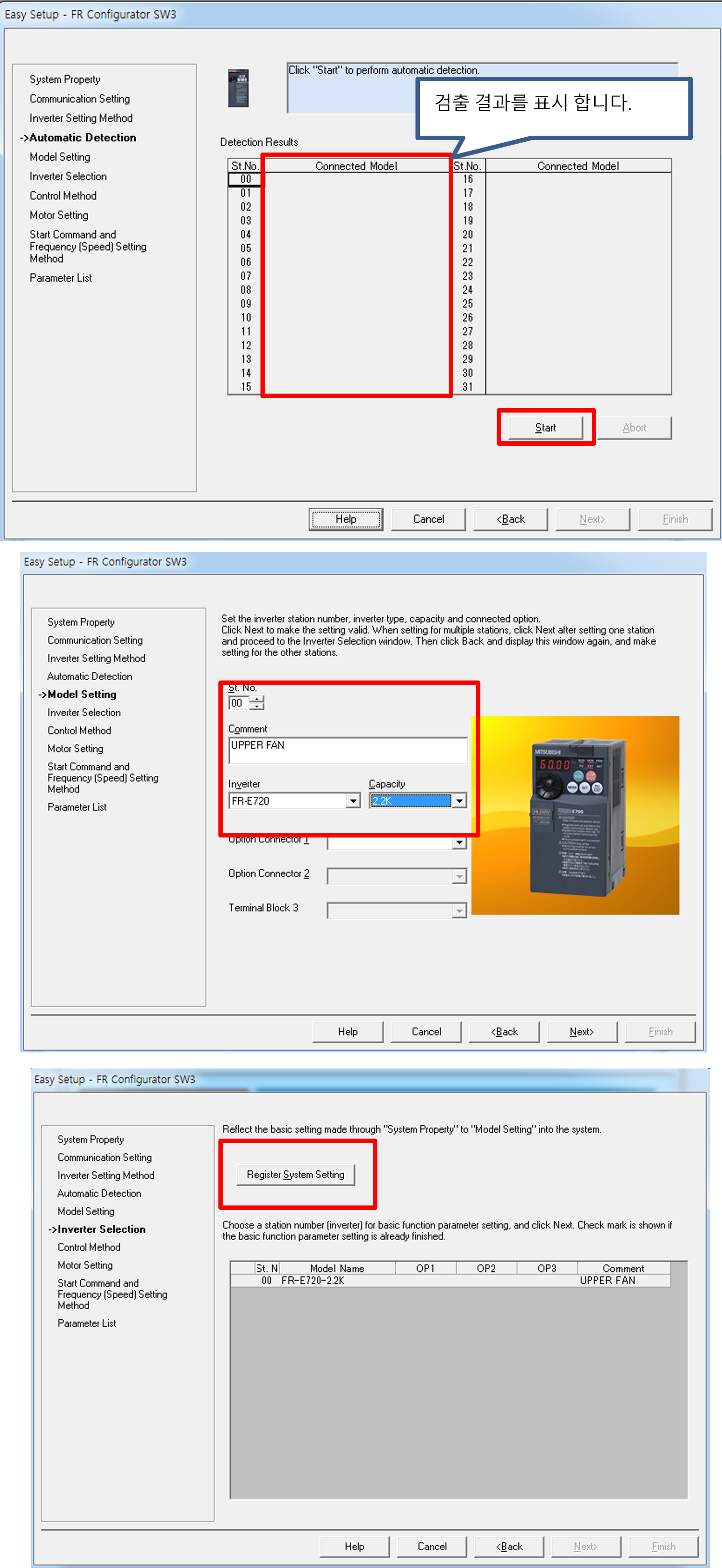

통신 방식을 정했다면 이제 노트북이 인버터를 스스로 찾아내게 할 차례입니다. 자동 검출(Auto Detect) 화면에서 Start 버튼을 클릭합니다.



케이블이 정상적으로 연결되어 전원이 켜져 있다면, 잠시 후 검출된 인버터의 기종명(예: FR-E700 등)이 화면에 자동으로 짠 하고 나타납니다. 만약 연결에 문제가 있다면 상단에 붉은색 Error 메시지가 표시되니, 이때는 케이블 결합 상태를 다시 확인해야 합니다.





자동으로 기종과 용량이 선택된 상태에서 인버터의 선택 창으로 넘어옵니다. 현장에서 널리 쓰이는 미쓰비시 E시리즈(FR-E720 등) 인버터라면 별도의 추가 옵션 세팅 없이 그대로 두시면 됩니다. (A나 B시리즈일 경우에만 추가 옵션 선택 활성화)



화면 하단의 Register System Setting (시스템 설정 등록) 버튼을 눌러야만 비로소 기계가 확정되고 다음 단계인 파라미터 세팅 창(Next 버튼)이 활성화됩니다. 제어 방식과 모터 종류를 묻는 창이 나오는데, 특별한 목적이 없다면 주파수/전압 제어 방식인 기본값(Default)을 그대로 둔 채 Finish를 눌러 설정을 마칩니다.



현장 실무 팁 (Tip)

예전에는 인버터 명판을 보고 기종과 용량을 일일이 수동으로 찾아서 입력해야 했지만, 이제는 USB 케이블만 꽂고 '자동 검출' 한 번이면 노트북이 기계의 프로필을 완벽하게 읽어옵니다. 현장 셋업 시간을 획기적으로 줄여주는 이 스마트한 기능을 꼭 활용하시기 바랍니다.

오늘은 미쓰비시 인버터 제어를 위한 첫걸음으로, FR Configurator SW3 프로그램과 USB를 통해 통신을 개통하는 방법에 대해 알아보았습니다.

인버터와 노트북이 무사히 손을 맞잡았으니, 이제 기계의 행동 규칙을 꼼꼼하게 지시해 줄 차례입니다.

이어지는 [2탄]에서는 열려진 통신망을 통해 인버터 내부의 수많은 파라미터를 일괄적으로 읽어오고(Batch Read), 수정하여 덮어쓰는(Batch Write) 실전 데이터 백업 및 쓰기 방법을 상세하게 다루어 보겠습니다.



인버터 구동 제어 기술 기록
본 포스팅은 산업 현장에 널리 적용되는 미쓰비시 인버터의 실제 작업 표준서를 바탕으로, 전용 소프트웨어인 FR Configurator SW3를 이용한 USB 다이렉트 접속 및 Easy Setup 자동 검출 과정을 초보자 눈높이에서 쉽게 재구성했습니다.
