초보자를 위한 미쓰비시 서보 파라미터 완벽 이해 (3탄: MR-Configurator2 실전)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

1탄과 2탄을 통해 서보 모터의 기본기인 PA 그룹(제어 모드, 회생 옵션)과 PC 그룹(원점 복귀) 파라미터의 개념을 탄탄하게 다졌습니다.

이제 머리로 배운 파라미터를 실제 기계에 주입해 볼 시간입니다. 아무리 파라미터 수치를 완벽하게 외우고 있더라도, 노트북을 서보 앰프에 연결하여 통신을 뚫지 못하면 아무 소용이 없겠죠.

오늘은 시리즈의 대미를 장식할 3탄으로, 미쓰비시 서보 앰프 전용 소프트웨어인 MR-Configurator2를 활용하여 기계와 통신을 맺고 데이터를 읽고 쓰는(Read/Write) 실전 조작법을 초보자의 눈높이에서 쉽게 안내해 드립니다.



MR-Configurator2 연결 3줄 요약

1. 노트북과 서보 앰프를 USB 케이블로 연결하고 소프트웨어를 실행합니다.
2. 신규 연결 시 Connection Setting에서 USB 통신과 해당 서보 모델을 지정합니다.
3. 통신이 뚫리면 서보 앰프 내부에 저장된 파라미터를 Read(읽기) 하여 백업부터 진행합니다.

소프트웨어 실행 및 신규 프로젝트 준비

현장에 도착하여 노트북을 켜고, 서보 앰프 전면부의 통신 포트(보통 미니 USB 타입)와 노트북을 전용 통신 케이블로 연결합니다.

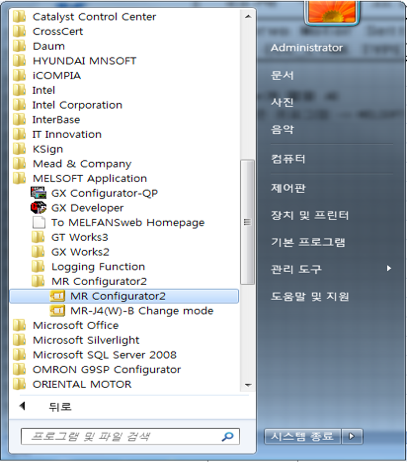

이후 바탕화면이나 시작 프로그램(MELSOFT Application 폴더)에 있는 MR-Configurator2 아이콘을 더블클릭하여 프로그램을 실행합니다.

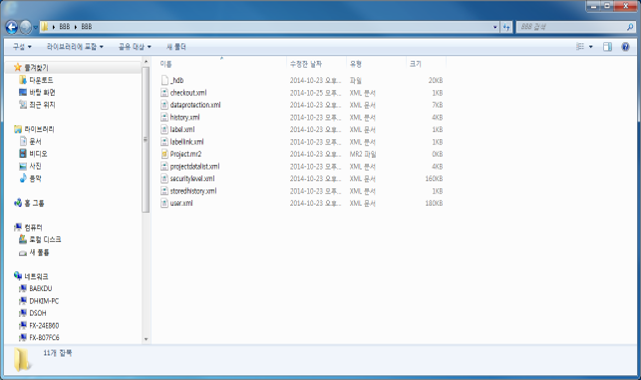

이전에 작업하던 파라미터 파일이 저장되어 있다면 해당 파일을 열어 통신을 시도하면 되지만, 처음 셋업하는 장비라면 화면 상단의 New Project (새 프로젝트) 버튼을 눌러 백지상태에서 연결 설정을 시작해야 합니다.

Connection Setting (통신 방식 및 모델 지정)

새 프로젝트를 생성하거나 통신이 원활하게 잡히지 않을 때 가장 먼저 점검해야 할 곳이 바로 Connection Setting 창입니다.

이 창은 "내 노트북이 어떤 방식(USB 혹은 RS-232)으로, 어떤 기종(MR-J3, MR-J4 등)과 대화할 것인가?"를 정의해 주는 아주 중요한 관문입니다.

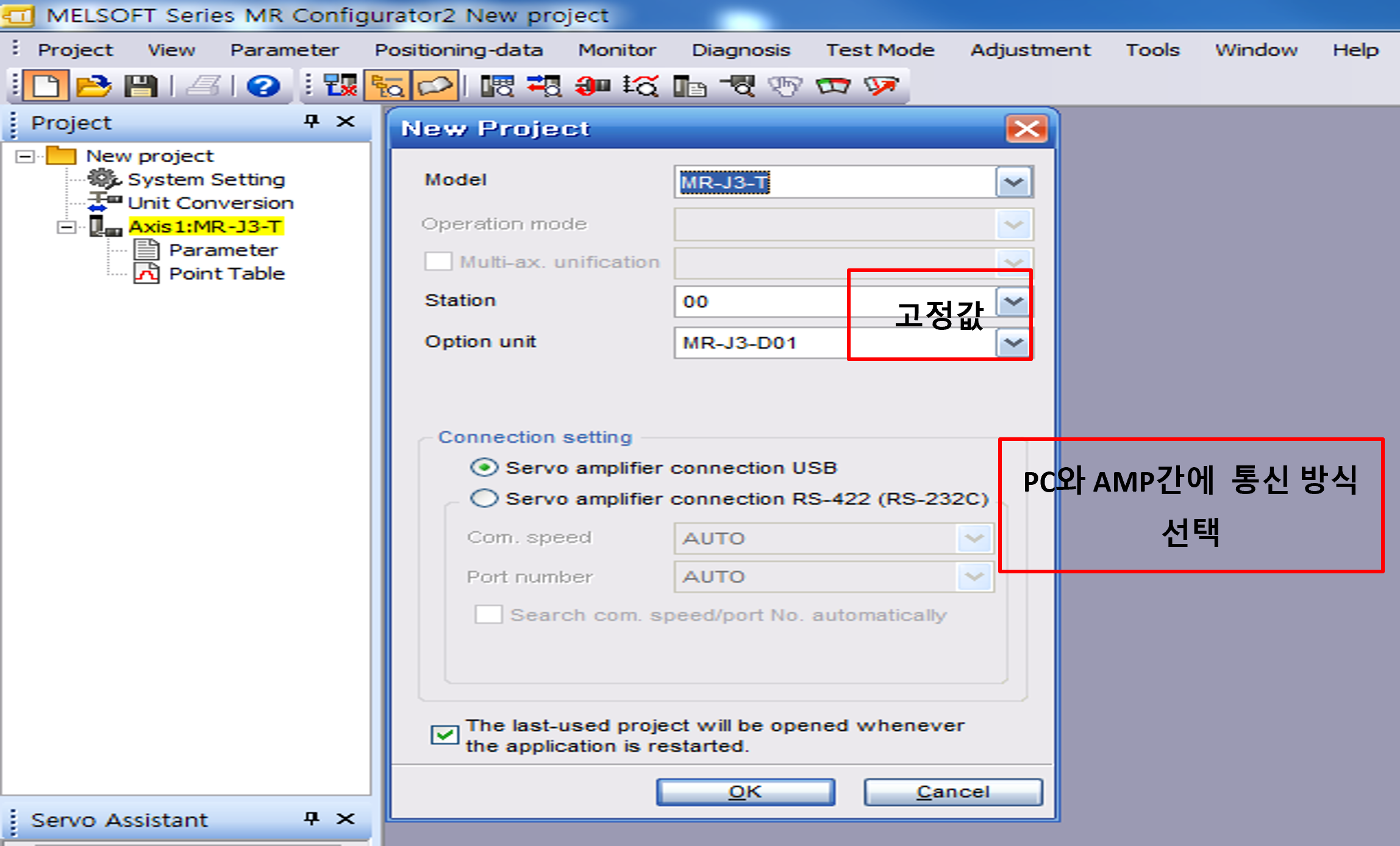

화면이 열리면 다음 두 가지를 현장 장비에 맞게 세팅합니다.

• 통신 방식 선택: 구형 앰프라면 RS-232 통신 케이블을 사용할 수도 있지만, 최근 설비들은 대부분 USB 통신을 사용하므로 USB 옵션에 체크합니다.
• 서보 모델 선택(Model): 현장 제어반을 열어 서보 앰프에 적힌 명판을 확인한 후, 해당하는 모델(예: MR-J4-B, MR-J3-T 등)을 드롭다운 메뉴에서 정확히 선택합니다. Station 및 Option Unit은 보통 기본 고정값으로 둡니다.



설정을 마치고 OK를 누르면 소프트웨어가 해당 모델에 맞는 최적화된 파라미터 테이블을 화면에 띄워줄 준비를 마칩니다.



파라미터 Read (읽어오기) 및 원본 백업

통신 설정이 올바르게 완료되고 PC와 서보 앰프가 정상적으로 연결되어 있다면, 프로그램은 스스로 기계 안에 저장된 데이터를 스캔합니다.

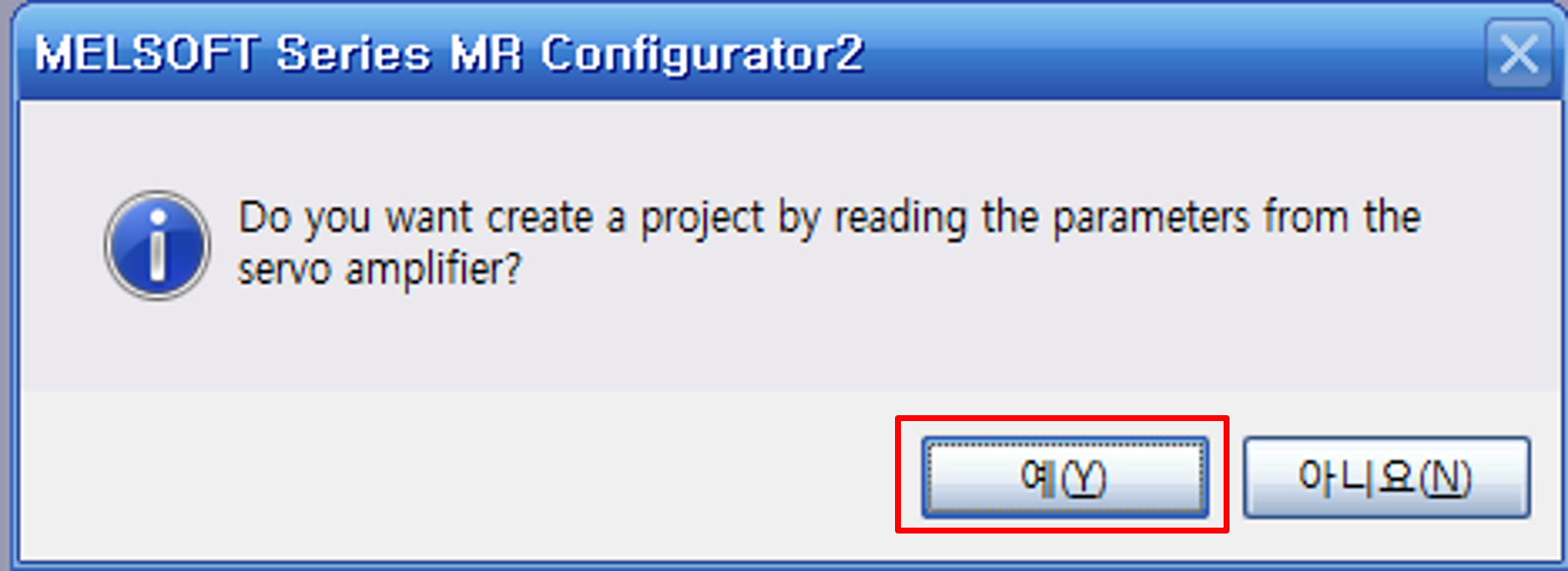

이때 화면에 "서보 앰프에 저장되어 있는 파라미터 값을 Read(읽기) 하시겠습니까?"라는 팝업 메시지가 나타납니다.



여기서 Yes를 누르면 서보 앰프 내부에 세팅되어 있던 값(1탄과 2탄에서 배웠던 PA, PB, PC 그룹 데이터들)이 노트북 화면으로 쭈욱 딸려 올라옵니다.

수치를 변경하거나 튜닝을 진행하기 전에, 반드시 이 읽어온 원본 데이터를 별도의 파일로 Save(저장)해 두는 습관을 들이셔야 합니다. 원본 파일은 작업 중 파라미터가 꼬이거나 에러가 났을 때 장비를 즉시 원상 복구시킬 수 있는 유일한 생명줄입니다.



현장 실무 주의사항

파라미터 변경 작업을 모두 마친 뒤 Write(쓰기)를 진행했다면, 반드시 서보 앰프의 전원을 껐다가 켜야만(OFF -> ON) 새로운 데이터가 기계에 반영된다는 사실을 잊지 마세요. 소프트웨어 상에서 Write를 100번 눌러도 전원을 리셋하지 않으면 모터는 과거의 설정대로만 움직입니다.

이로써 초보자를 위한 서보 파라미터 기초 3부작 시리즈를 모두 마칩니다.

처음에는 PA01, PC02 같은 딱딱한 기호와 에러 코드들이 막막하게 느껴지겠지만, 1~2탄에서 다룬 동작 원리를 이해하고 3탄의 소프트웨어 조작법을 손에 익히고 나면 서보 모터는 여러분의 지시에 가장 빠르고 정확하게 움직이는 든든한 일꾼이 되어줄 것입니다.

언제나 안전을 최우선으로, 공장 라인의 심장부를 책임지는 훌륭한 자동화 엔지니어로 성장하시기를 진심으로 응원합니다.
