유체 제어의 핵심 이론 '유압 방식' 분석: 공기압과의 물리적 특성 및 성능 비교 고찰

자동화 엔지니어링 기초: 비압축성 유체의 역학적 메커니즘과 고압 동력 전달 시스템의 장단점 연구

산업 자동화와 중장비 제어 분야에서 물리적인 힘을 전달하고 제어하는 매개체는 크게 전기, 공기압, 그리고 유압으로 나뉩니다. 그중에서도 유압 방식은 기름이라는 비압축성 액체를 사용하여 공기압으로는 도달할 수 없는 초고압의 강력한 힘과 정밀한 위치 제어를 구현하는 유체역학의 정수입니다. 공기압 시스템의 기초를 튼튼히 다지기 위해서는 이와 상호 보완적인 관계에 있는 유압 방식의 이론적 배경과 물리적 특성을 정확히 이해해야 합니다. 두 시스템은 유체를 매개로 동력을 전달한다는 공통점이 있지만, 사용하는 유체의 압축성 여부에 따라 제어 성능과 회로 구성에서 완전히 다른 거동을 보이기 때문입니다. 오늘은 유압 방식의 근본적인 구동 원리부터 시작하여 공기압 시스템과의 다각도 비교를 통한 장단점 분석까지 초고밀도 이론 정보로 심층 고찰해 보겠습니다.

1. 유압 방식의 물리적 기초와 동력 전달 메커니즘

유압 방식은 가압된 액체의 역학적 성질을 활용합니다. 시스템의 기초를 지탱하는 물리학적 법칙과 전송 체계를 분석합니다.

파스칼의 원리와 비압축성 액체의 결합

유압의 근간은 밀폐된 유체의 일부에 가해진 압력이 모든 방향에 동일한 크기로 전달된다는 파스칼의 원리입니다. 유압유(작동유)는 분자 간의 거리가 매우 가까운 액체이므로 압력을 가해도 부피가 거의 줄어들지 않는 비압축성 성질을 가집니다. 이 때문에 입력 측 피스톤에 가해진 미세한 힘이 유압유를 통해 출력 측 대면적 피스톤으로 전달될 때, 에너지 손실 없이 완벽하게 힘의 증폭을 이루어내게 됩니다. 이러한 비압축성은 시간 지연 없는 즉각적인 동력 전달을 가능케 하는 유압만의 고유한 물리적 특징입니다.

유압 회로의 기본 에너지 순환 구조

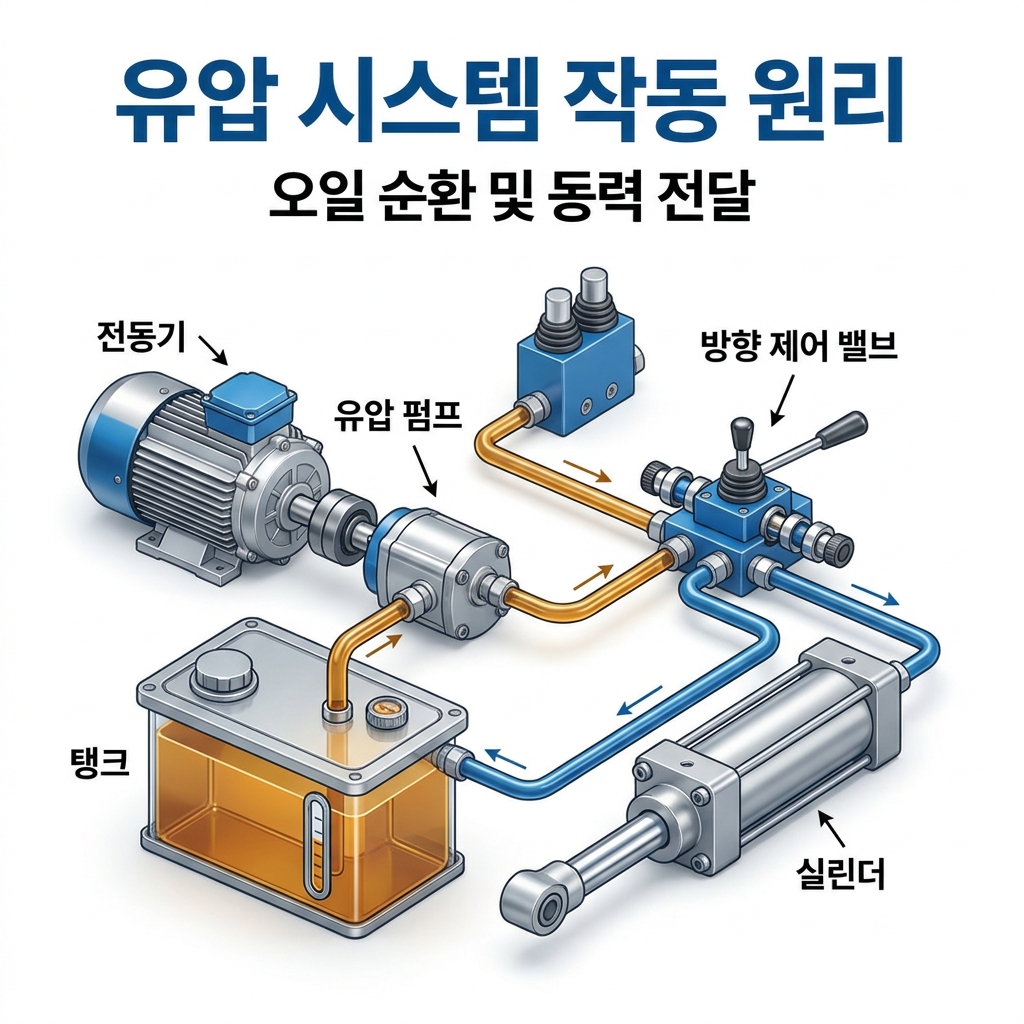

유압 시스템은 모터로 구동되는 유압 펌프가 탱크 안의 작동유를 흡입하여 고압으로 가압하면서 에너지를 발생시킵니다. 이 고압의 작동유는 방향제어 밸브를 거쳐 유압 실린더나 유압 모터 등의 액추에이터로 유입되어 물리적인 일로 변환됩니다. 일을 마친 오일은 공기압처럼 대기 중으로 방출되는 것이 아니라, 리턴 배관을 타고 다시 유압 탱크(오일 리저버)로 회수되는 폐쇄형 순환 구조를 취합니다. 이 과정에서 유체의 압력과 유량을 정밀하게 제어하여 기계의 속도와 출력을 조율하게 됩니다.

2. 유압 방식의 강력한 기술적 장점 분석

압축 기체를 사용하는 공기압과 비교했을 때, 비압축성 고압 유체를 사용하는 유압 방식이 가지는 압도적인 퍼포먼스 영역입니다.

• 압도적인 고출력과 소형·경량화 실현: 공기압 시스템은 안전성과 공기 압축기의 한계로 인해 통상 0.5~0.7MPa의 압력을 사용하지만, 유압 시스템은 14~35MPa, 특수 영역에서는 70MPa 이상의 초고압을 사용합니다. 압력이 수십에서 수백 배 높기 때문에 동일한 크기의 실린더를 제작하더라도 유압 실린더가 발휘하는 추력은 공기압 실린더와 비교가 불가능할 정도로 거대합니다. 즉, 장치의 크기 대비 출력 밀도가 극도로 높아 대형 중장비나 프레스 설비에 필수적으로 적용됩니다.
• 스틱 슬립 없는 정밀한 위치 및 속도 제어 가능: 공기압은 압축성 때문에 하중이 변하면 내부 공기가 수축·팽창하면서 실린더가 떨리거나 튀어나가는 스틱 슬립 현상이 발생하여 저속 제어가 어렵습니다. 반면 유압은 비압축성이기 때문에 하중 변동에 상관없이 오일의 유량을 제어하는 만큼 실린더가 정확한 속도로 부드럽게 거동합니다. mm 단위 이하의 정밀한 위치 제어와 비례 제어 밸브를 통한 무단 변속 제어가 완벽하게 구현되는 이유입니다.
• 자체 윤활 성능에 의한 긴 부품 수명: 유압 방식의 매개체인 작동유는 그 자체가 고성능 윤활유입니다. 시스템 내부를 흐르는 오일이 펌프, 밸브, 실린더의 마찰부를 상시 윤활해 주기 때문에 외부 공급식 루브리케이터가 필요한 공기압에 비해 내부 기구부의 마모가 적고 부품의 내구 수명이 비약적으로 길어집니다.

3. 시스템 구축 시 고려해야 할 유압 방식의 한계와 단점

강력한 성능의 이면에는 액체 유체를 순환시켜야 하기에 발생하는 기구적, 환경적 제약 사항들이 존재합니다.

누유 위험과 환경 오염 문제

유압은 초고압으로 오일을 밀어내기 때문에 배관 피팅이나 씰의 미세한 틈새로도 오일이 누유될 가능성이 매우 높습니다. 누유된 오일은 작업장을 더럽혀 안전사고를 유발할 뿐만 아니라 주변 환경을 오염시킵니다. 공기압은 누설되더라도 대기 중의 공기가 빠져나가는 것이라 무해하지만, 유압은 오일 누유 문제 때문에 식품 가공 공정이나 반도체 클린룸 라인에는 적용하기가 극도로 제한됩니다.

배관 저항과 작동 속도의 한계

오일은 공기에 비해 점성(끈적임)이 매우 높습니다. 이 높은 점성은 배관 내부를 흐를 때 강한 마찰 저항을 유발하여 열을 발생시키고 에너지 손실(압력 강하)을 일으킵니다. 또한, 유체의 이동 속도 자체가 공기에 비해 현저히 느리기 때문에 실린더의 고속 왕복 구동(분당 수백 회 이상)이 필요한 고속 자동화 장비에는 유압 방식을 적용하기 어렵습니다. 고속 구동은 공기압 방식의 독무대입니다.

유온 변화에 따른 제어 특성 가변성

오일의 점성은 온도에 매우 민감합니다. 설비 가동 초기 겨울철 찬 오일은 점성이 높아 장비가 무겁고 느리게 작동하며, 장시간 가동으로 오일 온도가 60도 이상 상승하면 기름이 묽어져 내부 누설이 증가하고 제어 정밀도가 떨어집니다. 이 때문에 유압 시스템은 일정한 온도를 유지하기 위한 오일 쿨러(냉각기)나 히터가 필수적으로 동반되어야 하므로 장치가 복잡해지고 초기 구축 비용이 상승합니다.

4. 유체 제어 시스템 비교: 공기압 방식 vs 유압 방식

엔지니어가 현장 조건에 맞는 최적의 시스템을 선별할 수 있도록 물리적 특성과 실무 지표를 일목요연하게 비교 정리했습니다.

비교 항목	공기압 방식 (Pneumatic)	유압 방식 (Hydraulic)
작동 유체	압축 공기 (대기 성분)	광물성 작동유 (오일)
유체의 성질	압축성 (부피 가변)	비압축성 (부피 고정)
사용 압력 범위	저압 (0.5 ~ 0.7 MPa)	고압 (14 ~ 35 MPa 이상)
발휘 추력 (힘)	소~중형 (수백 kgf 내외)	대형~초대형 (수십 Ton 기동)
제어 정밀도	중간 수준 (하중 변동에 취약)	매우 우수 (정밀 위치 제어)
작동 속도	고속 구동 가능 (1~2 m/s)	저속 구동 (점성 저항 발생)
배관 및 회로	단선 배관 (대기 개방 방출)	복선 배관 (탱크 환수 순환)
유지보수 환경	청결함 (누설 시 무해함)	오염 우려 (누유 모니터링 필수)

결론: 상호 보완적인 유체역학 이론의 균형적 이해

유압 방식은 비압축성 오일을 매개로 강력한 힘과 칼날 같은 정밀 제어를 선사하는 자동화의 핵심 축입니다. 속도와 청결성이 강조되는 공장 자동화 라인에는 공기압이 최적의 대안이 되지만, 중량물을 제어하고 외력 변동에 강인하게 버텨야 하는 중장비 시스템에는 유압 방식만이 해답이 됩니다. 두 방식의 물리적 차이점을 명확히 인지하고 있을 때, 비로소 현장의 엔지니어는 설비 사양에 맞는 정확한 콤포넌트 선정과 정확한 트러블슈팅 대책을 세울 수 있습니다. 유압의 원리를 명확히 마스터하는 것이 곧 공기압의 차별화된 특징을 깊이 있게 이해하는 거울이 됩니다.
