공기압 액추에이터 보수점검 가이드: 실린더 수명 연장과 가용 출력 극대화 전략

설비 보수 수리 실무: 피스톤 씰 마모 진단, 편하중에 의한 로드 손상 대책 및 스틱 슬립 현상 극복 기술

공기압 시스템의 수많은 정제 장치와 제어 밸브가 존재하는 궁극적인 목적은 단 하나, 바로 말단의 액추에이터를 정확하고 강력하게 구동하기 위함입니다. 직선 운동을 수행하는 공기압 실린더와 연속 회전 운동을 하는 공기압 모터는 설비의 실질적인 '근육' 역할을 담당합니다. 그러나 액추에이터는 제어반 내부에 격리된 밸브들과 달리, 외부의 분진, 절삭유 안개, 급격한 온도 변화에 직접 노출될 뿐만 아니라 구동 시 발생하는 기계적 마찰과 충격을 온몸으로 받아내는 가혹한 환경에 처해 있습니다. 액추에이터의 미세한 기능 저하는 곧장 장비의 택 타임 지연, 정밀도 저하, 불량률 상승으로 이어지며, 완전한 파손 시에는 라인 전체가 주저앉는 대형 정지 사고를 유발합니다. 그렇기 때문에 액추에이터 보수점검은 사후 수리가 아닌, 기구적 거동의 미세한 변화를 감지해내는 정밀한 예방 기술이어야 합니다. 오늘은 가장 널리 쓰이는 공기압 실린더를 중심으로 핵심 구조적 진단 포인트부터 주요 고장 메커니즘의 물리학적 원인 분석, 현장 중심의 정비 대책까지 초고밀도 정보로 심층 고찰해 보겠습니다.

1. 공기압 액추에이터 보수점검의 필수 체크포인트

실린더 계통의 점검은 기계의 기구적 정렬 상태와 유체의 기밀성을 동시에 진단해야 하므로, 다각도의 실무적 접근이 필요합니다.

피스톤 로드의 정렬 및 흔들림(Play) 측정

실린더가 전진과 후진을 반복할 때 피스톤 로드가 가이드 축과 완벽한 직선을 이루며 움직이는지 육안 및 다이얼 게이지를 통해 확인해야 합니다. 로드를 손으로 잡고 흔들었을 때 전단 부시 베Bearing 유격 때문에 흔들림이 심하게 느껴진다면 이미 전면 로드 패킹과 부시가 편마모된 상태입니다. 정렬이 어긋난 실린더는 구동 시마다 내부 전면 커버를 갉아먹으며 메탈 가루를 발생시키므로 초기 정렬 상태 점검이 정비의 최우선 순위입니다.

동적 상태에서의 행정단 내부 누설(바이패스) 진단

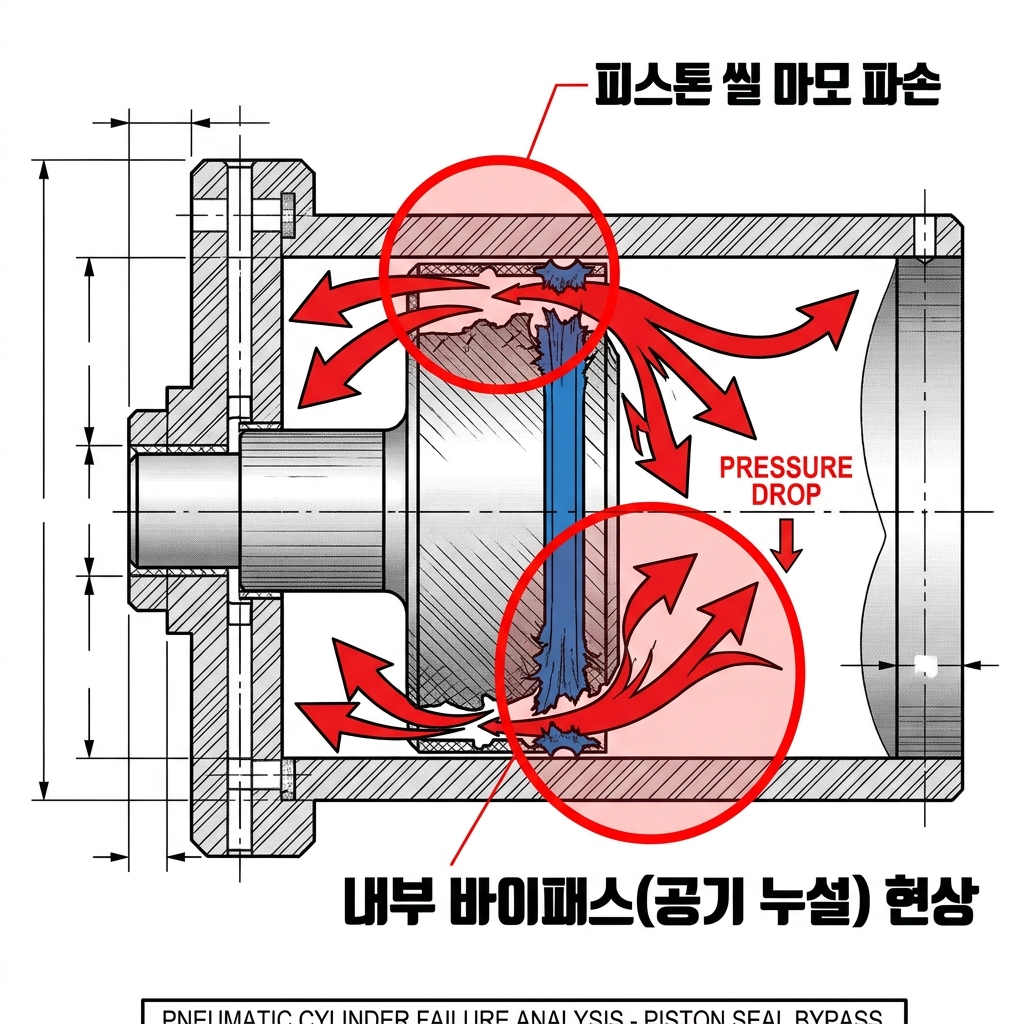

실린더 내부 피스톤 씰의 파손 여부를 확인하기 위해 정밀 유체 진단을 실시해야 합니다. 실린더를 완전히 전진시킨 상태에서 전진측 공급 포트의 튜브는 그대로 두고, 후진측 포트의 튜브를 분해합니다. 그 상태에서 전진측에 압력을 계속 가했을 때, 분해된 후진측 포트 구멍에서 공기가 "쉭-" 하고 지속적으로 새어 나온다면 피스톤 씰이 마모되어 공기가 피스톤을 넘어 반대편 챔버로 새어 나가는 바이패스(By-pass) 현상이 발생한 것입니다. 반대로 후진단에서도 동일하게 시험하여 양방향 기밀성을 완벽히 검증해야 합니다.

에어 쿠션 니들 밸브의 감속 스트로크 조정

대형 실린더나 고속 실린더의 행정 말단 충격을 완화하기 위해 장착된 에어 쿠션의 작동 상태를 점검해야 합니다. 실린더가 양 끝단에 도달할 때 "쾅- 쾅-" 하는 금속성 타격음이 들린다면 쿠션 씰이 찢어졌거나 쿠션 니들 밸브가 너무 많이 열린 상태입니다. 니들 밸브를 시계 방향으로 조여 배기 유로를 조절함으로써, 말단 도달 직전에 부드럽게 감속되며 정지하도록 미세 설정을 유지해야 실린더 튜브 커버의 균열 파손을 방방할 수 있습니다.

2. 주요 고장 현상 및 물리적 발생 기전 분석

액추에이터의 고장은 단순 수명 한계보다는 가혹한 외부 하중 조건과 화학적 윤활 파괴 메커니즘에 의해 가속화됩니다.

• 편하중(측압) 누적으로 인한 로드 스크래치 및 변형 현상: 실린더의 진행 방향과 작업물이 가하는 힘의 방향이 일치하지 않고 수직 방향의 측압(Side Load)이 가해지는 구조적 결함입니다. 로드가 한쪽으로 쏠린 채 왕복 구동되면 전면 커버의 가이드 부시가 비정상적으로 깎여 나가고, 도금된 로드 표면에 깊은 줄무늬 스크래치가 발생합니다. 이 상처 난 유로를 통해 하우징 내부 공기가 대량으로 유출되며 실린더는 가용 출력을 완전히 상실하게 됩니다.
• 저속 구동 시의 마찰 헌팅과 스틱 슬립(Stick-slip) 현상: 실린더를 50mm/s 이하의 초저속으로 제어하려 할 때, 실린더가 부드럽게 움직이지 못하고 "드르륵-" 거리며 떨리거나 정지 후 튀어나가는 고장 형태입니다. 이는 전단 정제 시스템 불량으로 내부 그리스가 유실되어 고무 씰과 메탈 벽면 사이의 정지 마찰력이 운동 마찰력보다 극도로 높아졌을 때 발생합니다. 압축 기체인 공기가 내부에 차오르다가 정지 마찰 한계력을 넘는 순간 피스톤이 급격히 점프(슬립)하고 다시 멈추는(스틱) 물리적 불안정 현상입니다.
• 고온 열화 및 화학 약품 어택에 의한 씰 경화 파손: 건조로나 용접 공정 주변의 고온 환경에 노출되거나, 워크에 묻은 절삭유 화합물이 로드를 타고 내부로 침투하는 경우입니다. 일반적인 니트릴 고무(NBR) 재질의 피스톤 씰과 로드 패킹은 화학적 어택을 받으면 고무 고유의 탄성을 잃고 플라스틱처럼 딱딱하게 굳어 부서지는 경화 고장을 일으킵니다. 씰이 부서지는 순간 기밀성은 제로가 되며 대량 누설 상태로 전락합니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

액추에이터의 구동 신뢰성을 극한으로 끌어올리고 돌발적인 기계 정지를 방어하기 위한 엔지니어링 대책입니다.

조인트 기구 도입을 통한 편하중 차단 대책

측압에 의한 실린더 파손을 원천 대책하기 위해서는 실린더 로드 말단과 작업물 연결 부위에 기구적 유격을 흡수할 수 있는 플로팅 조인트(Floating Joint)나 나클 조인트(Knuckle Joint)를 반드시 장착해야 합니다. 조인트 기구는 정렬 오차로 발생하는 수직 방향의 유해한 하중을 스스로 흡수하여 분산시킴으로써, 실린더 로드와 부시 베 Bearing 베어링면이 언제나 이상적인 동축 상에서 마찰 없이 왕복 운동을 수행할 수 있도록 돕는 가장 확실한 기구적 대책입니다.

가혹 환경별 불소 패킹 및 로드 스크레이퍼 선별 장착

주변 온도가 60도를 초과하는 고온 환경 라인이나 화학 약품 노출지에는 일반 실린더를 그대로 쓰면 안 되며, 내부 패킹 사양을 내열성과 내화학성이 극대화된 불소고무(FKM) 재질로 특수 지정된 실린더를 현장에 발주 장착해야 합니다. 또한, 용접 스패터나 미세 칩이 로드 표면에 고착되는 현장이라면 전면 커버 입구에 금속제 스크레이퍼(Scraper) 링이 내장된 옵션을 채택하여, 로드가 후진할 때 표면의 딱딱한 오염물을 칼날처럼 긁어내어 내부 패킹을 사수하는 정비 전략이 요구됩니다.

정기적 분해 오버홀 및 전용 그리스 리루브리케이션

가동 시간 5,000시간 또는 1~2년 주기로 설비 정기 대수리 기간에 실린더 분해 오버홀을 실시해야 합니다. 실린더 튜브 내부와 피스톤을 분리한 뒤 알코올로 노후된 구리스와 찌꺼기를 세척하고, 립 씰(U-패킹)을 신품 세트로 교체해야 합니다. 조립 시에는 고무와 알루미늄 내벽 사이의 마찰 계수를 최소화하고 스틱 슬립을 방지하기 위해 반드시 기밀성과 점착성이 우수한 공기압 실린더 전용 불소·실리콘 그리스를 튜브 내벽에 얇고 고르게 도포해 주는 정밀 정비 기술이 동반되어야 설비 고유의 부드러운 행정 속도를 사수할 수 있습니다.

결론: 튼튼하고 부드러운 근육 관리가 전체 라인의 생산성을 확정합니다

공기압 액추에이터는 시스템 전체가 공들여 정제하고 제어한 유체 에너지를 가시적인 기계적 퍼포먼스로 완성해내는 최종 종착지입니다. 로드의 정렬 유격을 감지하는 예리한 감각, 행정단 내부 바이패스 누설을 잡아내는 과학적 진단 기술, 그리고 기구적 편하중을 차단하는 플로팅 조인트 설계 지혜가 조화를 이룰 때 비로소 전체 자동화 라인은 돌발 가동 정지 없이 한 치의 오차도 없는 정밀 고속 구동을 달성합니다. 설비의 최전방 근육인 액추에이터 유지관리에 만전을 기해 보시기 바랍니다. 오늘 정리한 보수 수리 포인트를 실무 현장에 적용해 보시기 바랍니다. 다음 시간에는 실린더의 구동 속도를 미세하게 조율하여 동적 밸런스를 완성하는 속도제어 밸브의 보수점검 및 고장 대책에 대해 상세히 알아보겠습니다.
