공기압 방식의 이론적 메커니즘 분석: 에너지 생성부터 대기 방출까지의 전 과정

자동화 엔지니어링 기초: 압축성 유체의 에너지 변환 원리와 개방형 제어 루프의 기술적 고찰

산업 자동화 현장에서 가장 대중적이고 친숙하게 사용되는 동력 전달 방식은 단연 공기압 방식입니다. 공기압 방식은 우리가 호흡하는 대기 중의 흔한 공기를 무한한 자원으로 삼아, 이를 강하게 압축하여 기계적 운동 에너지로 변환하는 유체역학 제어 기술입니다. 유압 방식이 오일을 밀폐된 관로 속에서 계속 순환시키는 폐쇄형 구조를 취한다면, 공기압 방식은 일을 마친 유체를 대기 중으로 즉시 배출하는 독특한 개방형 구조를 가집니다. 이러한 매개체의 차이는 시스템의 속도, 청결성, 그리고 경제성에 지대한 영향을 미칩니다. 공기압 시스템을 완벽하게 다루기 위해서는 압축 기체가 에너지를 축적하고 전달하는 고유의 물리적 경로를 정확히 추적할 수 있어야 합니다. 오늘은 공기압 방식의 근본적인 에너지 변환 원리부터 시작하여 전체 시스템을 관통하는 4대 기본 계통의 역학적 흐름을 초고밀도 이론 정보로 심층 고찰해 보겠습니다.

1. 압축성 유체의 에너지 축적과 열역학적 변화

공기압 방식의 출발점은 대기압 상태의 공기 분자들을 강제로 좁은 공간에 밀어 넣어 분자 운동 에너지를 극대화하는 것입니다.

보일-샤를의 법칙에 기인한 동력원 생성

공기는 분자 간의 거리가 매우 멀어 외부 압력에 의해 부피가 쉽게 변하는 압축성 기체입니다. 일정한 온도에서 기체의 부피는 압력에 반비례하고, 압력이 일정할 때 부피는 절대온도에 정비례한다는 물리 법칙은 공기압 에너지 생성의 기초가 됩니다. 공기 압축기가 대기를 흡입하여 부피를 축소하면 내부 분자들의 충돌 횟수가 폭발적으로 증가하며 압력이 형성됩니다. 이때 필연적으로 대량의 열에너지가 동반되는데, 이 발열 상태의 공기를 안정화하고 정제하는 과정이 공기압 방식의 첫 번째 기술적 과제입니다.

개방형 사이클(Open Cycle)의 물리적 특성

오일을 회수해야 하는 유압과 달리, 공기압 방식은 일을 마친 압축공기를 제어 밸브의 배기 포트를 통해 대기 중으로 그냥 방출합니다. 유체를 되돌리는 리턴 배관이 필요 없기 때문에 회로가 매우 단순해지고 배관 비용이 획기적으로 절감됩니다. 또한, 유체의 점성 저항이 오일에 비해 극도로 낮아 배관 내 유속이 초속 20미터 이상으로 매우 빠르며, 이는 말단 액추에이터가 즉각적이고 신속한 왕복 운동을 수행할 수 있도록 돕는 물리적 원동력이 됩니다.

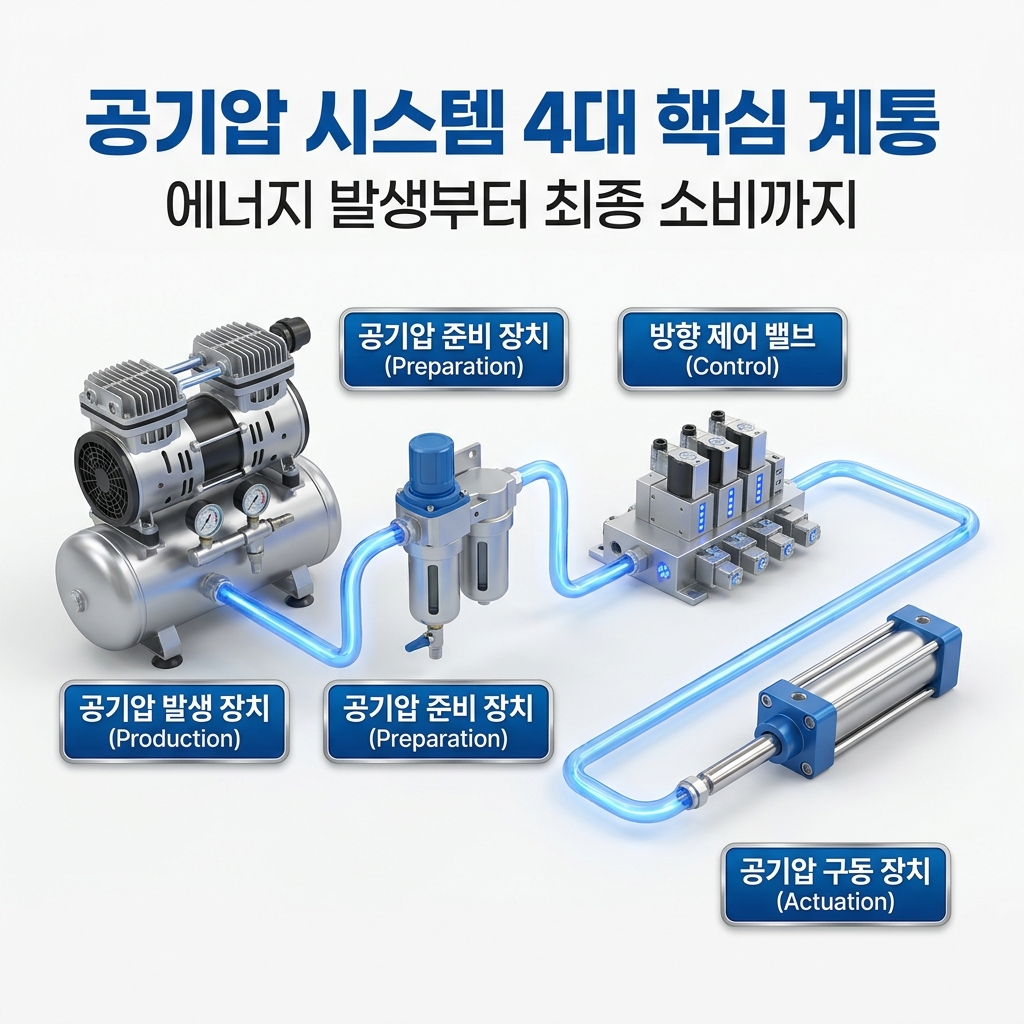

2. 공기압 시스템을 구성하는 4대 기능 계통 분석

공기압 방식은 에너지가 생성되어 소멸할 때까지 유기적으로 연결된 네 가지 시스템 단계를 거치게 됩니다.

• 압축공기 생산 계통 (Pneumatic Production): 외부 대기를 흡입하여 산업용 표준 압력인 0.5~0.7MPa의 압축공기를 만드는 단계입니다. 공기 압축기(컴프레서)와 압력의 맥동을 흡수하는 에어 탱크가 이 계통의 중심이며, 거친 에너지를 최초로 비축하는 시스템의 심장부 역할을 수행합니다.
• 공기질 정제 및 조절 계통 (Pneumatic Preparation): 압축 과정에서 농축된 수분, 유분, 미세 먼지를 걸러내어 순수한 에너지로 가공하는 단계입니다. 애프터 쿨러, 에어 드라이어, 메인라인 필터를 거쳐 정제된 공기는 각 장비 진입 직전 기기용 필터와 레듈레이터를 통해 최종 작업 압력으로 정밀하게 다듬어집니다.
• 방향 및 유량 제어 계통 (Pneumatic Control): 정제된 압축공기를 언제, 어느 방향으로, 얼마나 보낼지 결정하는 설비의 두뇌 단계입니다. 솔레노이드 구동 방식의 방향제어 밸브가 공기의 길을 열고 닫으며 시퀀스 동작을 조종하고, 속도제어 밸브(스피드 컨트롤러)가 배출 유량을 억제하여 미터아웃 제어를 실현합니다.
• 물리적 구동 및 소비 계통 (Pneumatic Actuation): 제어 밸브를 통과한 공기가 마침내 에너지를 소모하며 물리적인 일로 변환되는 종착지 단계입니다. 직선 왕복 운동을 하는 공기압 실린더, 회전 토크를 만드는 공기압 모터 및 그리퍼 등이 이에 속하며, 일을 마친 공기는 소음기(사이렌서)를 통해 정숙하게 대기로 방출되며 사이클을 마감합니다.

3. 기체역학 관점에서 본 공기압 방식의 제어 한계성

공기압 방식의 수많은 장점 이면에는 기체가 가진 압력학적 특성 때문에 발생하는 이론적 제약 요인들이 존재합니다.

압축성으로 인한 시간 지연(Time Delay) 현상

유압 오일은 밸브가 열리는 순간 즉각적으로 실린더를 밀어내지만, 공기는 압축성이 크기 때문에 밸브가 열려도 실린더 내부 챔버에 압력이 일정 수준 이상 차오를 때까지 물리적인 시간 지연이 발생합니다. 배관의 길이가 길어질수록 이 압축성 체적이 커져 응답 속도가 더욱 느려지므로, 정밀 장비 설계 시에는 밸브와 실린더 사이의 거리를 최소화하는 배관 기하학적 대책이 수반되어야 합니다.

단열 팽창에 의한 동결 및 결로 메커니즘

공기압 방식은 일을 마친 고압의 공기가 대기로 방출될 때 압력이 급격히 떨어지며 주위의 열을 흡수하는 단열 팽창 현상을 겪게 됩니다. 이로 인해 밸브의 배기 포트와 소음기 주변 온도가 영하에 가깝게 급강하하게 되는데, 공기 중에 잔류 수분이 많다면 이 구간에서 성에가 끼거나 얼어붙어 유로를 막아버리는 고장을 유발합니다. 공기압 방식에서 이슬점 관리를 포함한 청정화 시스템이 핵심 이론으로 다루어지는 물리적 이유가 바로 여기에 있습니다.

결론: 에너지의 유기적 흐름을 이해하는 엔지니어가 설비를 지배합니다

공기압 방식은 대기라는 무한한 자원을 압축성 유체의 강력한 동력원으로 탈바꿈시키는 고효율 자동화 기술입니다. 생산, 정제, 제어, 구동으로 이어지는 4대 핵심 계통의 유기적인 메커니즘을 명확히 이해하고, 기체역학 특성에서 비롯되는 시간 지연과 단열 팽창 현상을 제어 기술로 다스릴 수 있을 때 최적의 공기압 회로를 설계할 수 있습니다. 보이지 않는 공기의 흐름 속에 숨겨진 물리학적 질서를 파악하는 것이 진정한 유체 제어 전문가로 거듭나는 지름길입니다.
