공기압 속도제어 밸브 보수점검 가이드: 실린더 속도 최적화와 구동 안정성 확보 전략

설비 보수 수리 실무: 미터아웃 유량 제어 메커니즘 분석, 체크 밸브 고착 대책 및 니들 변동 트러블슈팅 기술

공기압 에너지가 방향제어 밸브를 통해 올바른 경로를 지시받고 액추에이터라는 근육에 도달하더라도, 마지막 관문인 '속도'를 제어하지 못하면 자동화 설비는 흉기로 돌변할 수 있습니다. 압축 기체인 공기는 부하 변화에 따라 속도가 급격히 출렁이는 물리적 특성을 지니고 있기 때문에, 기구의 전진과 후진 속도를 미세하게 억제하고 다스리는 유량 제어가 필수적입니다. 속도제어 밸브는 스로틀(니들) 밸브와 체크 밸브를 일체화하여, 한쪽 방향으로 흐르는 공기는 자유롭게 통과시키고 반대 방향으로 흐르는 공기는 미세하게 조여 유량을 제한하는 역할을 수행합니다. 소형 자동화 콤포넌트 중 가장 흔하게 사용되지만, 진동에 의한 설정값 틀어짐이나 내부 체크 밸브의 미세 오염물 고착에 매우 취약한 장치이기도 합니다. 속도제어 밸브의 결함은 실린더의 돌발적인 점프 현상이나 사이클 타임 저하를 유발하는 직접적인 도화선이 됩니다. 오늘은 속도제어 밸브의 핵심 유체역학적 원리부터 필수 보수점검 체크포인트, 현장의 주요 고장 형태와 그 근본적인 정비 대책을 초고밀도 지식으로 완벽히 해부해 보겠습니다.

1. 공기압 속도제어 밸브 보수점검의 필수 체크포인트

스피드 컨트롤러는 장비의 동적 밸런스를 조율하는 정밀 유량 장치이므로, 구동 특성과 기구적 고정 상태를 다각도로 진단해야 예기치 못한 고장을 막을 수 있습니다.

미터인(Meter-in)과 미터아웃(Meter-out)의 각인 및 회로 일치성 확인

속도제어 밸브 바디 표면에는 공기의 흐름과 체크 밸브의 방향을 나타내는 기호(심볼)가 각인되어 있습니다. 실무자는 해당 밸브가 실린더로 들어가는 공기를 줄이는 미되인 방식인지, 나오는 공기를 줄이는 미터아웃 방식인지 정확히 식별해야 합니다. 일반적인 공기압 실린더 회로에서는 배압을 형성하여 구동을 안정화하는 미터아웃 방식을 표준으로 채택합니다. 정비 교체 시 겉모양이 같다고 해서 사양이 다른 밸브를 혼용 장착하면 실린더가 제어 불능 상태로 튀어나가므로 심볼 대조 점검이 정비의 첫 단추입니다.

조절 니들 축의 유격 및 락너트(Lock Nut) 고정 상태 점검

유량을 미세 조절하는 상부 니들 나사산의 기구적 상태를 점검해야 합니다. 장비 가동 시 발생하는 강한 진동 때문에 니들 축을 꽉 붙들어주는 락너트가 풀려 있는 경우가 다반사입니다. 락너트가 풀리면 장비가 구동할 때마다 니들 밸브가 스스로 회전하여 유로 면적이 변하게 되고, 이는 곧장 실린더 속도가 매 사이클마다 불규칙하게 변하는 현상으로 나타납니다. 핸들을 손으로 돌렸을 때 나사산 유격 때문에 덜컥거림이 느껴진다면 바디 내부 나사산이 마모된 상태이므로 즉각 신품으로 교체 보수해야 합니다.

원터치 피팅부의 튜브 체결 기밀성 및 마모 확인

대부분의 스피드 컨트롤러는 배관 편의성을 위해 원터치 피팅 구조를 내장하고 있습니다. 튜브가 삽입되는 척(Chuck) 부위와 카트리지 주변에서 미세한 에어 누설이 없는지 가동 중에 비눗물이나 누설 탐지기를 통해 확인해야 합니다. 튜브를 수시로 탈착한 라인의 경우, 피팅 내부의 금속 이빨이 우레탄 튜브 표면을 깊게 파고들어 흠집을 내면서 그 틈새로 유량이 새어 나가 제어 정밀도를 떨어뜨리는 원인이 됩니다.

2. 주요 고장 현상 및 물리적 발생 기전 분석

속도제어 밸브의 고장은 기체의 압축성이라는 물리학적 특성과 결합되어 장비의 파괴적인 거동을 유발하는 원인이 됩니다.

• 체크 밸브 고무 시트 마모에 의한 제어 불능 및 복귀 속도 저하 현상: 속도제어 밸브 내부의 링 모양 체크 밸브 고무 가스켓이 오일 슬러지나 미세 먼지에 의해 오염되거나 찢어지는 고장입니다. 자유 흐름(Free Flow)이 진행되어야 할 복귀 행정에서 체크 밸브가 이물질 때문에 완벽히 열리지 못하거나, 반대로 유량을 제어해야 할 억제 행정에서 밸브 시트가 완전히 닫히지 못하고 공기가 새어 나가는 현상입니다. 이로 인해 실린더 속도가 조절 핸들을 아무리 조여도 제어되지 않고 폭주하거나, 복귀 시에는 유로 저항 때문에 비정상적으로 느려지는 동적 불균형을 낳습니다.
• 미터인 오선정으로 인한 초기 가동 시의 점프(Jumping) 현상: 수리 보수 과정에서 실수로 미터아웃 대신 미터인 밸브를 장착했을 때 일어나는 물리적 고장 기전입니다. 미터인은 유입되는 공기량 자체를 조여 제어하므로, 실린더 배기측에는 배압이 전혀 형성되지 않고 대기압 상태가 됩니다. 장비가 정지해 있다가 가동하는 순간, 압축성 유체인 공기가 전진측 챔버에 차오르다가 정지 마찰력을 넘어서는 임계점에 도달하면 실린더가 순간적으로 대포처럼 튀어나가는 폭주 현상이 일어납니다. 이는 기구부의 충격 파손과 인명 사고를 유발하는 치명적인 구조적 결함입니다.
• 니들 나사산 고착 및 과도한 조임에 의한 시트 파손: 작업자가 유량을 완전히 차단하기 위해 상부 조절 니들을 스패너 등의 공구로 과도하게 힘주어 조였을 때 발생하는 물리적 파손입니다. 정밀하게 가공된 원추형 니들의 끝부분이 바디 내부의 금속 오리피스 시트를 강하게 타격하여 뭉개버리게 됩니다. 시트가 뭉개지면 니들을 끝까지 잠가도 유로가 완벽히 차단되지 않고 공기가 계속 새어 나가 미세 유량 제어 능력을 영구히 상실하게 됩니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

유량 제어 계통의 정밀도를 칼날처럼 유지하고 설비의 돌발적인 스틱 슬립을 원천 대책하기 위한 실무 대응 방안입니다.

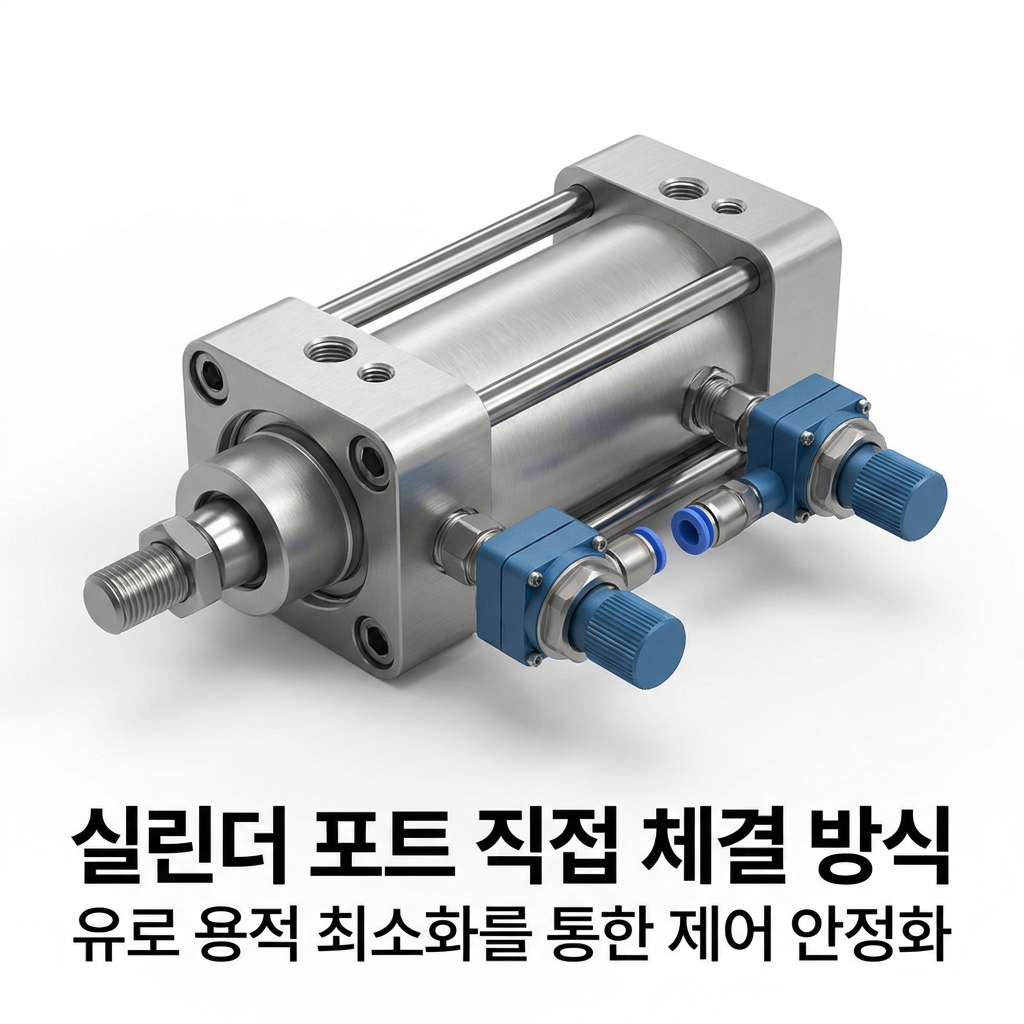

실린더 포트 직접 밀착 장착(Direct Piping) 원칙 고수

속도제어 밸브는 설치 위치가 매우 중요합니다. 밸브를 솔레노이드 밸브 측에 달지 말고, 반드시 실린더의 대형 포트에 직접 나사로 체결하는 밀착 배관 방식을 고집해야 합니다. 밸브와 실린더 사이의 튜브 거리가 길어지면 그 구간에 고인 공기의 압축성 체적이 커져 응답 지연과 동적 압력 변화에 따른 헌팅 현상이 심화됩니다. 실린더 포트에 직접 꽂아 배기 유량을 즉각적으로 제어해야만 백프레셔(배압)가 완벽하게 형성되어 스틱 슬립 없는 부드러운 속도 제어를 달성할 수 있습니다.

지정된 회전수 세팅법 및 토크 렌치 관리 매뉴얼 운영

속도 조절 니들을 세팅할 때는 감으로 돌리지 말고, 니들을 시계 방향으로 완전히 잠근 상태(전폐)에서 반시계 방향으로 몇 회전(Turn) 열었는지를 수치 데이터로 기록 관리해야 합니다. 일반적인 스피드 컨트롤러는 대개 8회전에서 10회전 사이에서 최대 유량이 확보되므로, 현장 표준 작업서에 '전폐 후 4.5회전 개방'과 같이 명시해야 작업자 변경 시에도 동일한 속도를 사수할 수 있습니다. 또한, 바디를 실린더에 체결할 때는 나사산 파손을 막기 위해 반드시 토크 렌치를 사용해 규정된 정밀 토크로 조여야 바디의 황동 나사산 뭉개짐을 대책할 수 있습니다.

전단 정제 시스템 연계 및 정기 일괄 교체제 도입

내부 체크 밸브의 고무 패킹 고착을 막는 궁극적인 고장 대책은 앞서 1-1시리즈에서 학습한 메인라인 필터와 미스트 세퍼레이터의 정비 주기를 완벽히 사수하는 것입니다. 유분 슬러지가 넘어오지 않는 청정한 환경이 보장되어야 미세 니들과 체크 시트가 깨끗하게 유지됩니다. 또한, 스피드 컨트롤러는 분해 소리 보수가 불가능한 구조적 부품이므로 가동 시간 6,000시간 또는 1~2년 주기로 설비 정기 대수리 시 소모품으로 분류하여 전면 일괄 신품 교체를 단행하는 것이 돌발 가동 정지를 예방하는 가장 가성비 높은 예방 정비 전략입니다.

결론: 미세한 유량의 통제가 전체 시스템의 유기적 조화를 완성합니다

공기압 속도제어 밸브는 비록 크기는 작지만 압축 기체의 불규칙한 에너지 흐름에 제동을 걸고, 설비 고유의 설계 속도를 100% 보장하는 위대한 조율사입니다. 미터아웃 제어 원칙을 수호하는 엔지니어링 안목, 조절 니들의 회전수를 숫자로 기록 관리하는 정밀한 정비 습관, 그리고 실린더 포트에 직접 밀착 배치하는 기구적 지혜가 결합될 때 최전선의 액추에이터는 충격과 떨림 없이 완벽한 정속 구동을 달성합니다. 자동화 라인의 동적 퍼포먼스를 완성하는 속도제어 밸브 유지관리에 만전을 기해 보시기 바랍니다. 오늘 정리한 보수 수리 포인트를 실무 현장에 적용해 보시기 바랍니다. 이로써 공기압 주요 구성 기기들의 보수점검 및 고장 대책 대단원의 막을 내립니다. 그동안 정립한 정비 지식들을 기반으로 더욱 안전하고 신뢰성 높은 현장을 구축하시길 응원합니다.
