공기압 방식의 기술적 특징 분석: 산업 자동화를 이끄는 고유한 장단점 고찰

설비 설계 및 유지보수 기초: 압축공기의 물리적 안전성, 환경적 청결성 및 동적 한계성의 역학적 연구

산업 자동화 라인을 설계하는 엔지니어는 주어진 공정에 가장 적합한 동력원을 선택해야 하는 선택의 기로에 늘 직면합니다. 모터를 활용한 전기 제어가 치밀한 위치 정밀도를 자랑하고, 유압 제어가 거대한 추력을 대변한다면, 공기압 방식은 독보적인 고속 구동력, 안전성, 그리고 뛰어난 경제성을 무기로 전 세계 생산 라인의 최전선을 지키고 있습니다. 공기압 방식이 가진 고유한 특징들은 단순히 부품의 스펙을 넘어 설비 전체의 내구성과 유지보수 주기, 심지어 공장의 에너지 효율까지 결정짓는 중요한 설계 인자가 됩니다. 공기압을 완벽하게 마스터하고 현장 트러블슈팅을 완수하기 위해서는 이 방식이 지닌 유체역학적 장점뿐만 아니라, 압축성 기체라는 본질적 한계에서 비롯되는 단점까지 양면을 냉철하게 분석할 수 있어야 합니다. 오늘은 공기압 방식이 지닌 기술적 장단점과 그 물리적 메커니즘을 초고밀도 정보로 철저히 고찰해 보겠습니다.

1. 공기압 방식이 제공하는 산업적·기술적 장점

공기압 시스템은 대기라는 안전한 매개체를 바탕으로 구동되므로, 가혹한 제조 환경에서도 강력한 신뢰성을 발휘합니다.

완벽한 방폭 구조와 시스템의 물리적 안전성

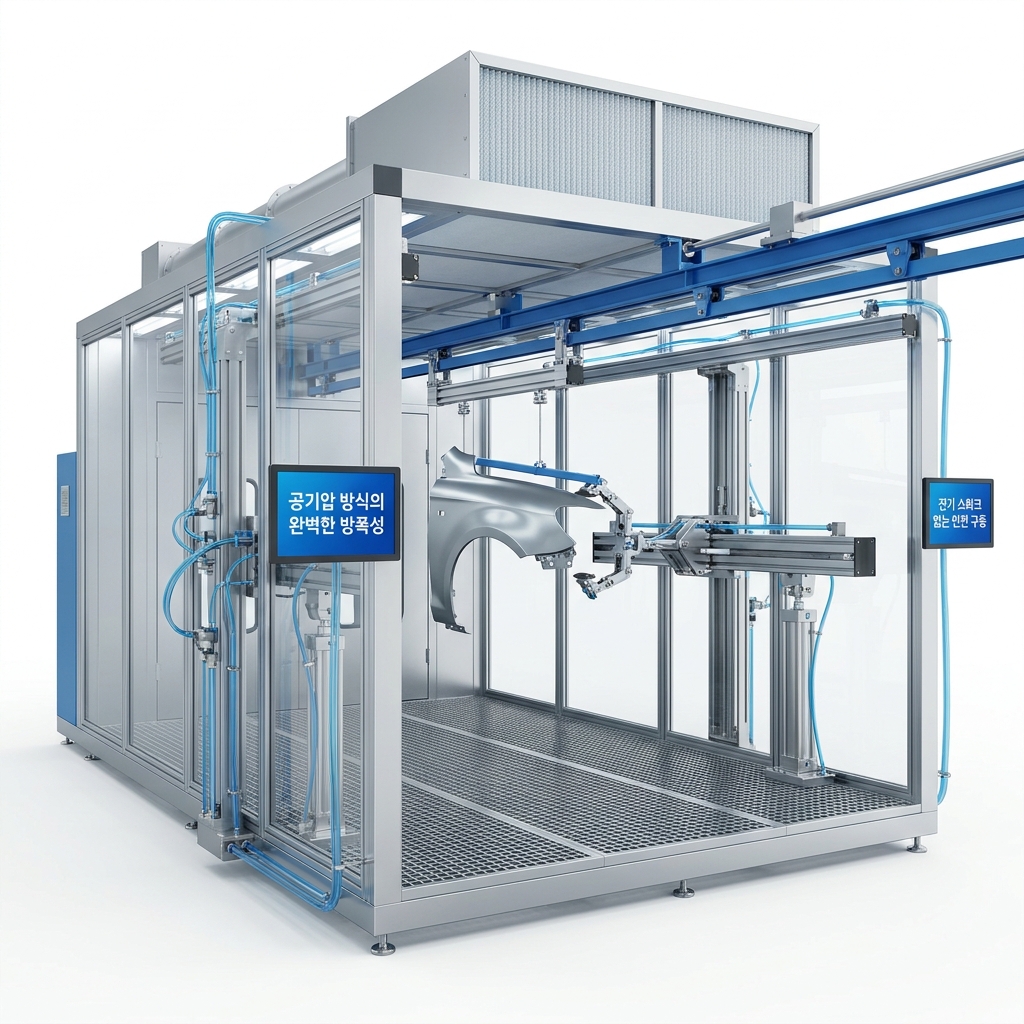

공기압 기기는 전기에너지를 직접 사용하지 않고 오직 압축공기의 체적 변화만을 이용해 구동하므로 가열에 의한 화재나 스파크 발생 위험이 원천적으로 차단됩니다. 따라서 화학 공장, 가스 배관 라인, 화약 제조 공정, 도장 설비 등 인화성 물질이 가득한 방폭 지역(Explosion-proof Area)에서 별도의 비싼 방폭 그리드나 하우징 없이도 안전하게 사용할 수 있는 유일무이한 동력원입니다.

과부하에 대한 강인한 내구성과 자가 보호 능력

전동 모터 기반의 실린더는 외부 기구 고착이나 이물질 끼임으로 인해 구동이 강제로 구속되면 코일이 과열되어 타버리는 중대 결함이 발생합니다. 반면 공기압 실린더는 과도한 외력이 가해져 전진 도중 강제로 멈추더라도 내부 공기가 서스펜션 역할을 하며 쿠션처럼 수축할 뿐, 부품이 파손되거나 타버리는 현상이 결코 일어나지 않습니다. 외력이 제거되면 즉시 정상 행정으로 복귀하므로 부하 변동이 심한 공정에 최적화되어 있습니다.

무한한 자원의 경제성과 손쉬운 에너지 비축

작동 매개체인 대기는 지구상 어디에나 존재하는 무한한 자원이므로 원재료 비용이 제로에 가깝습니다. 또한 가압된 압축공기는 에어 탱크라는 축압 용기에 아주 손쉽게 대량으로 비축해 둘 수 있습니다. 이는 정전이나 컴프레서의 일시적 정지 등 비상 상황이 발생하더라도 탱크에 잔존하는 압력 에너지를 활용하여 설비를 안전하게 원위치로 복귀시키거나 시퀀스를 안전하게 마감할 수 있는 훌륭한 비상 대책이 됩니다.

2. 설계 및 유지보수 시 극복해야 할 공기압의 기술적 단점

기체의 물리적 압축성과 열역학적 거동은 현장 엔지니어가 반드시 극복하고 대책을 세워야 할 과제들을 남깁니다.

• 압축성으로 인한 중간 정지 및 미세 정속 제어의 한계: 공기의 부피는 가해지는 하중에 따라 끊임없이 요동칩니다. 이 때문에 복동 실린더의 행정 중간에 밸브를 닫아 피스톤을 임의로 정지시키면 외부 부하의 미세한 변화에도 피스톤이 앞뒤로 출렁거리며 정확한 정지 위치를 고수하지 못합니다. 또한 저속 구동 시 실린더 가이드의 마찰력과 공기의 수축성이 맞물려 미끄러짐과 멈춤이 반복되는 스틱 슬립(Stick-slip) 트러블을 낳으므로 서보 모터 수준의 나노미터급 위치 제어는 이론적으로 불가능합니다.
• 낮은 사용 압력으로 인한 최대 출력의 제한: 공기압의 표준 사용 압력은 대개 0.5~0.7MPa 수준으로 유압에 비해 수십 분의 일 수준에 불과합니다. 단면적당 발휘할 수 있는 물리적인 힘의 상한선이 정해져 있기 때문에 수 톤에서 수십 톤의 중량물을 들어 올려야 하는 초대형 프레스나 중장비에는 기구부의 크기가 무한정 커져야 하므로 적용이 원천적으로 불가능합니다.
• 배기 에어의 강한 에어 소음 발생과 에너지 손실: 일을 마친 압축공기가 제어 밸브의 배기 포트를 통해 대기 중으로 강하게 터져 나올 때 분사 소음과 충격파가 크게 발생합니다. 고성능 소음기를 주기적으로 보수 교체해 주지 않으면 작업장의 청력 저하 환경을 유발합니다. 또한 압축 과정에서 발생하는 다량의 단열 열에너지가 그대로 손실되므로 전체적인 에너지 효율(전기 입력 대비 기계적 출력)이 20~30% 수준으로 매우 낮아 에너지 낭비 요소가 큽니다.

3. 공기압의 특징을 고려한 핵심 실무 트러블슈팅 및 설계 대책

공기압의 단점인 압축성과 낮은 에너지 효율을 기구적, 회로적 튜닝을 통해 보완하는 고도화된 기술적 해법입니다.

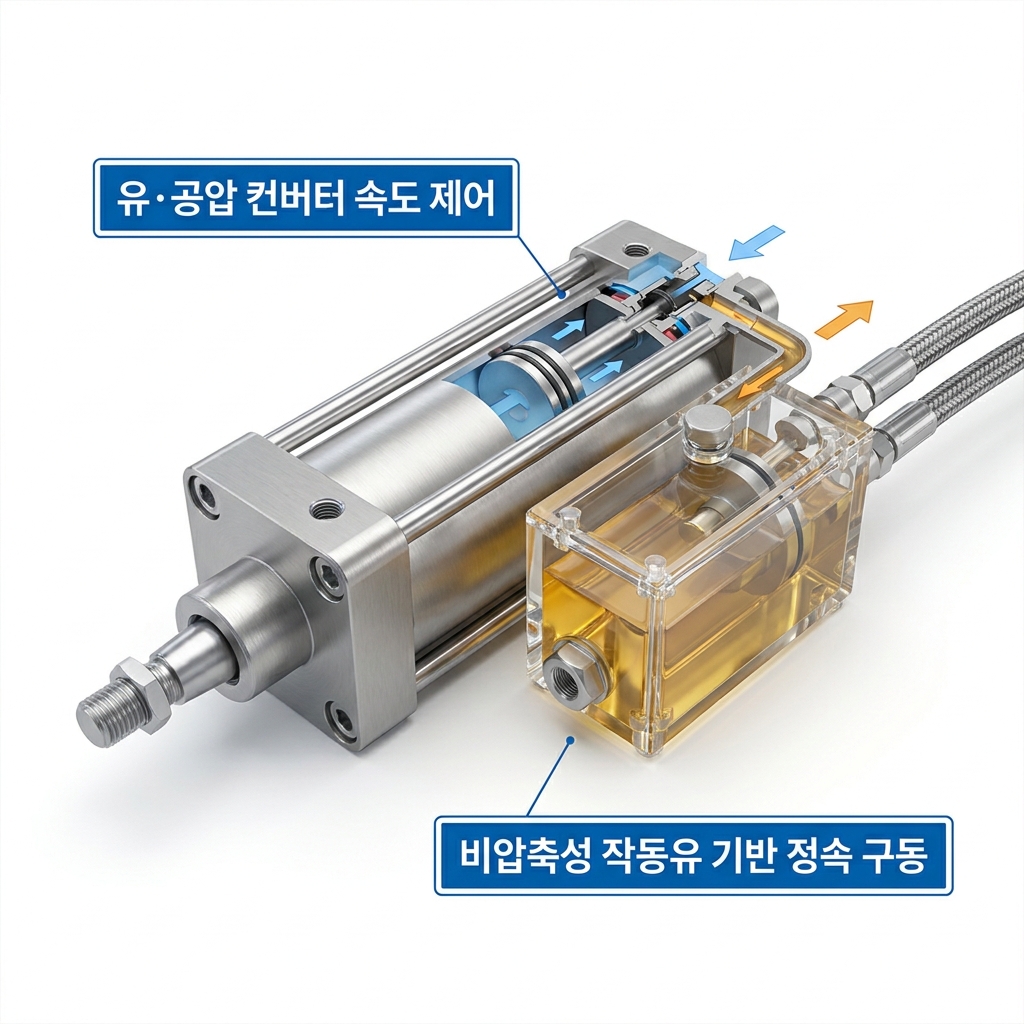

하이드로 체크(Hydro-check) 유·공압 컨버터 회로 도입

공기압의 최대 단점인 속도 변동과 스틱 슬립을 대책하기 위해 유·공압 변환기(Air-Hydro Converter)를 제어 회로에 매핑하는 전략입니다. 공기압의 빠른 응답성과 경제성을 그대로 취하면서, 실제 실린더의 구동 제어부에는 비압축성 오일을 채워 유량 제어 밸브로 오일의 흐름을 통제하는 방식입니다. 이 회로적 대책을 구축하면 공기압 실린더를 사용하면서도 유압 수준의 칼날 같고 부드러운 정속 제어와 안정적인 중간 정지 퍼포먼스를 달성할 수 있습니다.

배기 에어 맥동 소음 및 오일 미스트 포획 가이드

방출되는 배기 소음을 차단하기 위해 매니폴드 베이스의 공용 배기 포트에 대형 집중 소음기를 장착해야 합니다. 단순 소음 제거 기능뿐만 아니라 내부 필터 배관이 장착되어 배기 공기 속에 섞여 나오는 미세 라인 작동유 성분(오일 미스트)을 99.9% 포획하는 컬렉터 일체형 소음기를 배치함으로써 현장의 소음 수치를 60dB 이하로 낮추고 쾌적한 클린룸 환경을 보존할 수 있습니다.

압력 최적화 및 잔압 배기 밸브를 통한 에너지 세이빙

낮은 에너지 효율을 대책하기 위해 전단 레듈레이터의 압력을 필요 이상으로 높게 세팅하지 않는 정밀 관리가 필요합니다. 0.5MPa로도 충분히 구동 가능한 라인에 0.7MPa의 고압을 상시 인가하는 것은 고스란히 컴프레서의 전력 낭비로 이어집니다. 또한 설비 휴지 시에는 회로 내의 압축공기를 가두지 않고 잔압 배기 밸브를 통해 안전하게 드레인시키며 정기적인 피팅 누설(Leak) 순찰 조를 운영하는 것이 공기압 특징에 기반한 가장 확실한 유지보수 대책입니다.

결론: 장점을 극대화하고 단점을 보완하는 안목이 명품 설비를 만듭니다

공기압 방식은 뛰어난 안전성과 경제성, 그리고 과부하에 견디는 강인함으로 무장한 기계 자동화의 위대한 동력원입니다. 비록 기체의 압축성으로 인한 저속 제어의 어려움과 낮은 에너지 효율이라는 물리학적 한계를 태생적으로 지니고 있지만, 우리 엔지니어들은 미터아웃 유량 통제, 에어 하이드로 시스템 연계, 정밀한 압력 다이어트 정비 기술을 통해 이를 훌륭하게 극복해 내고 있습니다. 공기압이 가진 빛과 그림자를 명확하게 꿰뚫어 볼 때, 비로소 불필요한 트러블을 예방하고 공장의 생산성을 극대화하는 최고의 설비 유지보수 시스템을 수립할 수 있습니다.
