공기압 기체역학 완벽 마스터: 압력·온도·체적의 상관관계와 오리피스 흐름의 기술적 고찰

유체역학 심화 이론: 보일-샤를의 법칙, 단열 상태 변화 메커니즘 및 교크 흐름 한계 분석

공기압 시스템을 운용하는 과정에서 마주하는 수많은 동적 현상들은 결코 우연히 일어나지 않습니다. 기계가 고속으로 작동할 때 메인 배관의 압력이 순간적으로 출렁이는 이유, 압축 공기가 급격히 방출될 때 노즐 표면에 차가운 성에가 끼는 이유, 그리고 제어 밸브의 미세한 구멍을 통과할 때 공기의 속도가 어느 순간 정체되는 현상 등은 모두 기체 고유의 물리적 성질과 상태 변화 법칙에 의해 지배됩니다. 유능한 엔지니어는 단순히 기기를 배치하는 것을 넘어, 관로 내부에서 일어나는 압력, 온도, 체적의 역동적인 상호작용과 교착 흐름의 한계를 수학적으로 예측할 수 있어야 합니다. 이러한 기체역학적 통찰력이 뒷받침될 때 비로소 오차 없는 정밀 제어 회로 설계와 근본적인 트러블슈팅 대책 수립이 가능해집니다. 오늘은 공기압 시스템의 거동을 결정짓는 3대 핵심 성질인 압력·온도·체적의 상관관계, 공기의 단열 상태 변화, 그리고 오리피스를 통과하는 유체의 흐름 특성을 초고밀도 이론 정보로 깊이 있게 분석해 보겠습니다.

1. 공기의 압력·온도·체적의 역학적 상관관계와 기본 법칙

밀폐된 공간 내에서 기체의 상태를 규정하는 세 가지 핵심 파라미터는 압력, 온도, 부피(체적)이며 이들은 유기적으로 결합되어 있습니다.

보일의 법칙과 샤를의 법칙의 통합

온도가 일정할 때 기체의 부피는 압력에 반비례한다는 보일의 법칙과, 압력이 일정할 때 기체의 부피는 절대온도에 정비례한다는 샤를의 법칙은 기체역학의 기초입니다. 이 두 가지를 하나로 통합하여 실제 현장에서의 가변적인 상태 변화를 설명하는 것이 바로 보일-샤를의 법칙입니다. 기체의 압력을 $P$, 체적을 $V$, 절대온도를 $T$라고 할 때, 기체의 상태는 다음의 수식 관계를 항상 만족합니다:

$$\frac{P_1 \cdot V_1}{T_1} = \frac{P_2 \cdot V_2}{T_2} = \text{일정}$$

이 법칙은 에어 탱크의 용량을 산정하거나, 실린더 행정 시 내부에 가해지는 압력 에너지를 계산할 때 오차 없는 기준을 제공합니다. 여기서 주의할 점은 온도 $T$는 반드시 섭씨 온도에 273.15를 더한 절대온도(K) 단위를 대입해야만 물리적 모순이 발생하지 않습니다.

이상기체 상태 방정식의 실무적 적용

보일-샤를의 법칙을 나아가 기체의 질량 $m$과 기체 상수 $R$의 개념을 도입하여 확장한 것이 이상기체 상태 방정식($P \cdot V = m \cdot R \cdot T$)입니다. 실제 대기 중의 공기는 완전한 이상기체는 아니지만, 산업 현장에서 사용하는 1.0 MPa 이하의 압력과 상온 영역에서는 이 방정식을 적용해도 실무적으로 정밀한 예측이 가능합니다. 이 식을 통해 엔지니어는 특정 압력과 온도 하에서 배관 내부의 공기 질량 흐름을 정확히 산출해 낼 수 있습니다.

2. 공기의 상태 변화 유형과 단열 변화 메커니즘

공기압 시스템 내부에서 압축공기가 유동할 때 발생하는 상태 변화는 열교환 속도에 따라 등온 변화와 단열 변화로 뚜렷하게 나뉩니다.

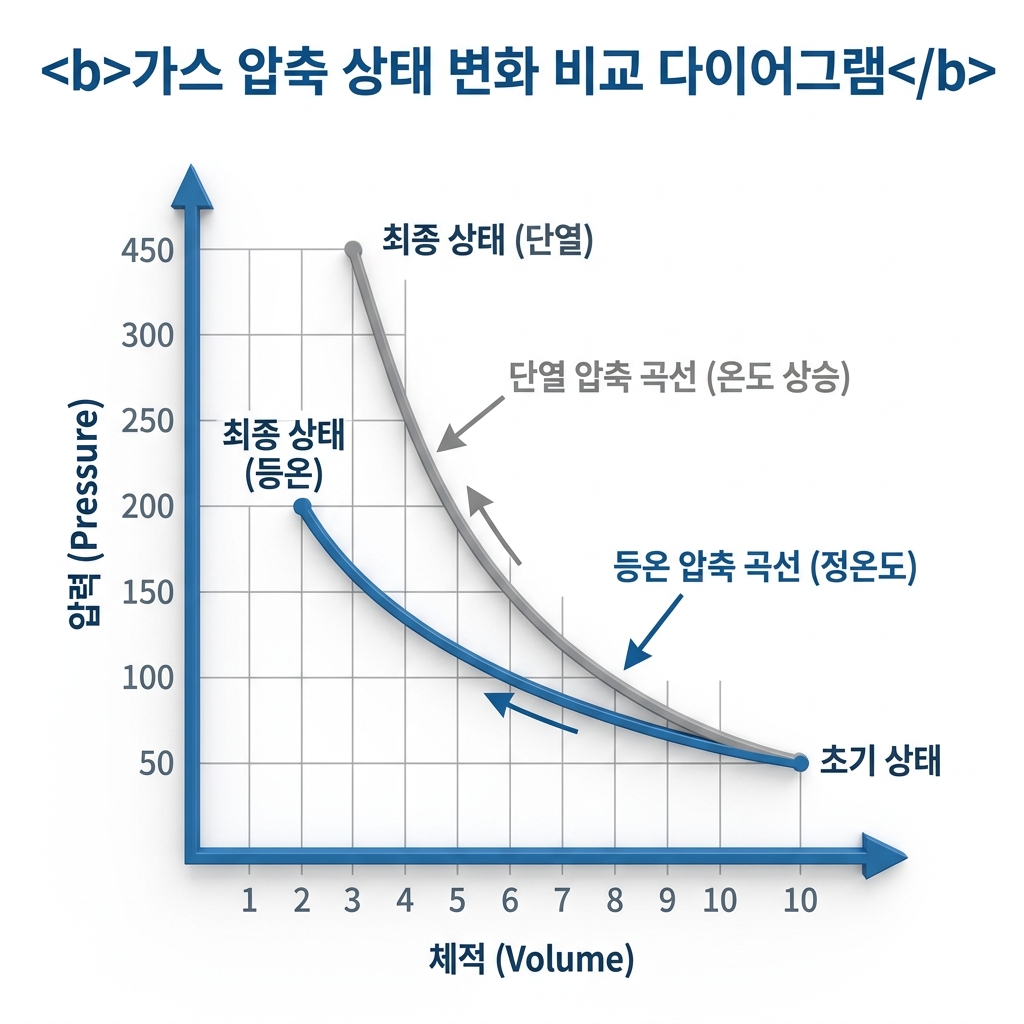

등온 변화와 단열 변화의 열역학적 차이

부피를 변화시킬 때 외부와 열교환이 완벽하게 이루어져 온도가 일정하게 유지되는 과정을 등온 변화(Isothermal Process)라고 합니다. 반면, 외부와의 열교환이 완전히 차단된 상태에서 급격하게 부피가 변하는 과정을 단열 변화(Adiabatic Process)라고 합니다. 실제 공기압 현장에서는 공기의 흐름과 장비의 동작 속도가 매우 빠르기 때문에, 외부로 열이 빠져나가거나 들어올 시간이 부족하여 대부분의 공정 기기 내부 변화는 단열 변화에 가까운 거동을 보이게 됩니다.

• 컴프레서의 단열 압축과 발열 현상: 공기 압축기가 공기를 실린더 내에서 급격하게 압축할 때, 외부로 열을 방출하지 못하는 단열 압축 현상이 일어납니다. 이로 인해 기체의 온도($T$)가 80도에서 100도 이상으로 폭발적으로 상승하게 됩니다. 이 고온의 열을 방치하면 하류 기기의 고무 부품이 손상되므로 에어 쿨러를 통한 냉각 대책이 반드시 수반되어야 합니다.
• 밸브 및 노즐의 단열 팽창과 결로 현상: 일을 마친 고압의 공기가 솔레노이드 밸브의 배기구나 에어건 노즐을 통해 대기로 급격히 분사될 때, 부피가 순간적으로 커지며 온도가 급격히 강하하는 단열 팽창(정확히는 줄-톰슨 효과를 포함한 팽창 현상)을 겪습니다. 이로 인해 노즐 주위의 온도가 영하 이하로 떨어지며 공기 중의 수분이 얼어붙어 성에가 끼거나 밸브 오리피스를 막아버리는 트러블이 발생하므로 전단 드라이어 관리가 강조되는 물리적 배경이 됩니다.

3. 오리피스를 통한 압축성 유체의 흐름과 제어 한계

공기압 시스템에서 공기의 흐름을 제어하는 밸브 내부의 미세 통로나 노즐 구멍을 오리피스(Orifice)라고 부르며, 이곳에서의 기체 흐름은 고유한 유체역학적 특성을 가집니다.

아음속 흐름과 초음파 영역으로의 진입

오리피스 전단의 압력(1차 압력, $P_1$)을 고정하고 후단의 압력(2차 압력, $P_2$)을 서서히 낮추면, 압력 차이가 커짐에 따라 오리피스를 통과하는 공기의 속도와 유량이 비례하여 증가합니다. 이 단계를 음속보다 느린 아음속 흐름(Subsonic Flow) 영역이라고 합니다. 그러나 2차 압력이 특정 임계치 이하로 떨어지면, 오리피스 가장 좁은 목(Throat)에서의 공기 속도가 마침내 그 온도에서의 공기 중 음속(Sonic Velocity, 약 340 m/s)에 도달하게 됩니다.

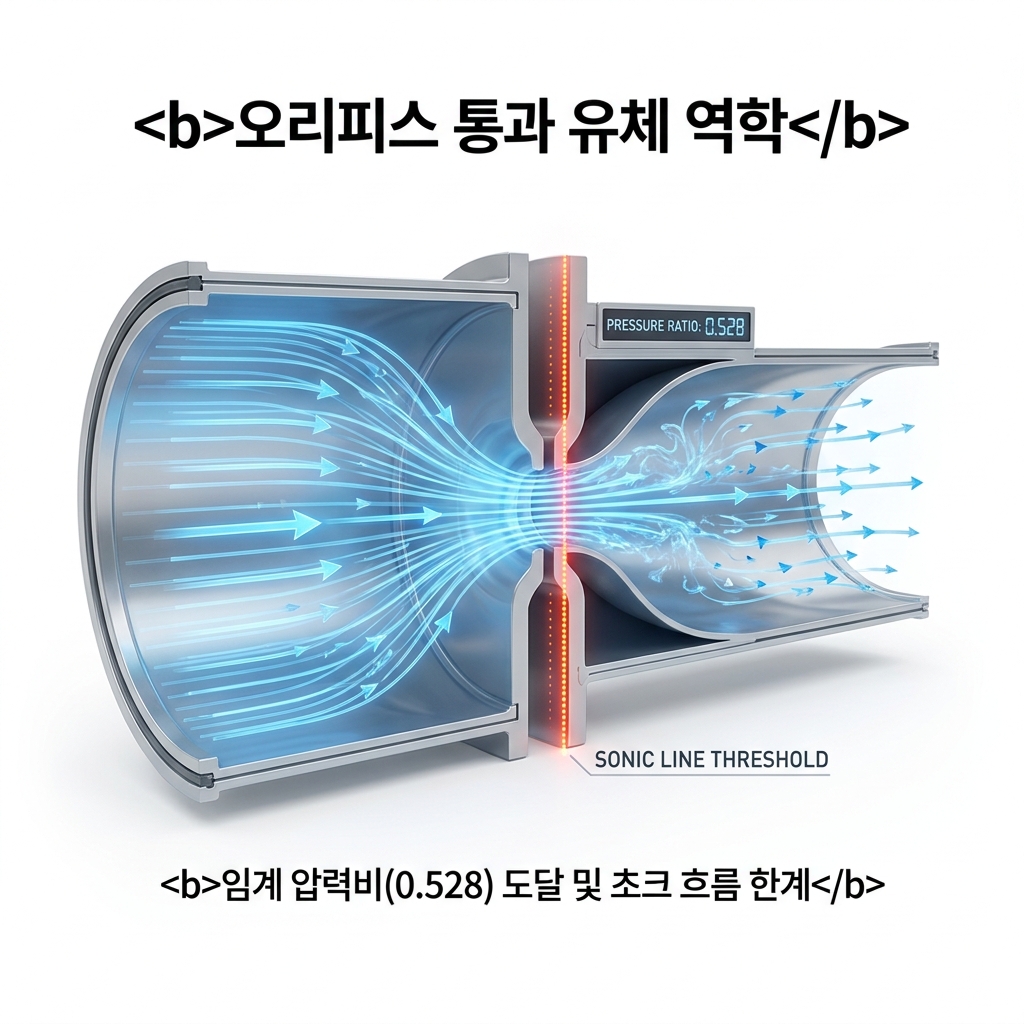

임계 압력비와 초크 흐름(Choked Flow) 현상

음속에 도달하는 순간의 1차 압력과 2차 압력의 비율($P_2 / P_1$)을 임계 압력비라고 하며, 공기의 경우 이 수치는 대략 0.528입니다. 2차 압력을 아무리 더 낮추어 압력 차이를 극대화하더라도, 오리피스를 통과하는 공기의 질량 유량은 더 이상 증가하지 않고 고정되는 병목 현상이 발생하는데 이를 초크 흐름(Choked Flow, 임계 흐름)이라고 합니다. 이는 하류의 압력 변화 신호가 음속보다 빠른 속도로 상류로 전달될 수 없기 때문에 발생하는 기체역학적 한계 현상입니다.

실무 설계 시 초크 한계의 고려 사항

현장에서 실린더의 구동 속도를 높이기 위해 공급 압력을 무작정 올리거나 대기 개방 밸브를 과도하게 열더라도, 제어 밸브 내부 오리피스에서 초크 흐름이 발생하면 유량은 한계치에 고정됩니다. 따라서 원하는 속도를 얻기 위해서는 압력을 올리는 대책 대신 밸브의 유효 단면적($S$)이나 $C_v$값이 더 큰 대용량 밸브로 스펙을 변경하는 기구적 대책을 수립해야만 병목 현상을 근본적으로 해결할 수 있습니다.

결론: 기체역학 법칙의 명확한 이해가 고효율 자동화를 완성합니다

압력, 온도, 체적의 상관관계를 정의하는 보일-샤를의 법칙과 단열 변화 메커니즘은 공기압 시스템 내부의 에너지 흐름을 예측하는 나침반입니다. 여기에 오리피스를 통과하는 유체의 임계 압력비와 초크 흐름 한계를 명확히 계산하고 설계에 반영할 때, 비로소 현장에서 발생하는 실린더 속도 지연이나 배기구 결로 고장을 원천 차단하는 명품 설비 구축이 가능해집니다. 눈에 보이지 않는 공기의 거동을 기체역학 법칙을 통해 정량적 데이터로 지배하는 엔지니어링 능력이 전체 자동화 라인의 생산성과 에너지 효율을 극대화하는 열쇠입니다.
