공기압 회로 설계의 핵심: 유효 단면적, Cv치 및 배관 압력 강하의 직관적 분석

유체 제어 실무 이론: 밸브 흐름 성능 지표의 상호 환산, 직·병렬 회로 합성 및 배관 마찰 저항 고찰

공기압 시스템을 설계할 때 가장 많이 하는 고민 중 하나는 바로 "이 실린더를 이 속도로 움직이려면 얼마나 큰 밸브와 배관을 써야 하는가?"입니다. 무작정 큰 밸브를 쓰면 비용과 공간이 낭비되고, 반대로 너무 작은 밸브를 쓰면 공기가 통과하는 길이 좁아져 실린더가 원하는 대로 움직이지 못합니다. 공기압 기기와 배관이 공기를 얼마나 잘 통과시키는지를 나타내는 물리적 지표가 바로 유효 단면적과 Cv치, 그리고 배관의 압력 강하입니다. 복잡해 보이는 유체역학 공식들도 우리 주변의 수도꼭지와 물길의 원리로 바라보면 매우 명쾌하게 이해할 수 있습니다. 오늘은 공기압 회로의 크기를 결정하는 3대 핵심 지표인 유효 단면적과 Cv치, 기기들이 연결되었을 때의 합성 단면적 계산법, 그리고 배관 속 마찰 저항으로 인한 압력 손실 메커니즘을 아주 쉽고 명확한 정보로 깊이 있게 고찰해 보겠습니다.

1. 공기 길의 크기를 나타내는 지표: 유효 단면적($S$)과 Cv치

밸브 내부의 복잡한 통로를 공기가 실제로 얼마나 잘 통과하는지 정량적으로 나타내는 두 가지 대표적인 규격입니다.

유효 단면적($S$, Effective Area)의 물리적 개념

솔레노이드 밸브 내부를 들여다보면 공기가 흐르는 길이 구불구불하고 좁아지는 구간이 존재합니다. 이 때문에 밸브 구멍의 실제 기하학적 면적과 공기가 실제로 체감하는 면적에는 차이가 발생합니다. 유효 단면적($S$, 단위: ㎟)은 내부 마찰과 와류로 인한 손실을 모두 반영하여, '이 밸브는 아무런 저항이 없는 아주 매끄러운 몇 ㎟ 크기의 구멍과 같은 성능을 내는가'를 나타낸 가상의 면적입니다. 유효 단면적 수치가 클수록 공기가 막힘없이 시원하게 흐를 수 있는 우수한 성능의 밸브를 의미합니다.

북미 표준 흐름 계수 Cv치의 정의

유효 단면적이 국내와 일본, 유럽 등에서 주로 쓰인다면, Cv치(Flow Coefficient)는 북미 지역에서 주로 사용하는 밸브의 흐름 능력 지표입니다. Cv치는 화씨 60도의 깨끗한 물이 밸브를 통과할 때, 밸브 전후단의 압력 차이가 1 psi 유지되는 상태에서 1분 동안 흐르는 물의 양을 미국 갤런(gal/min) 단위로 나타낸 것입니다. 기체인 공기압 기기를 평가할 때 물의 유량을 기준으로 삼는다는 점이 특이하지만, 규격화된 유체 실험을 통해 밸브의 용량을 상호 비교하기 위한 훌륭한 국제적 기준이 됩니다.

실무를 위한 두 지표의 상호 환산 공식

현장에서는 카탈로그마다 표기 규격이 달라 변환이 필요할 때가 많습니다. 다행히 두 지표 사이에는 다음과 같은 매우 단순하고 명확한 수학적 비례 관계가 성립하므로 쉽게 환산하여 계산할 수 있습니다.

$$S \approx 18 \times Cv$$ $$Cv \approx \frac{S}{18}$$

예를 들어 유효 단면적이 18 ㎟인 솔레노이드 밸브가 있다면, 이 밸브의 Cv치는 대략 1이 됩니다. 이 변환 공식을 기억해 두면 어떤 규격의 카탈로그를 보더라도 밸브의 용량을 한눈에 비교 파악할 수 있습니다.

2. 여러 기기가 연결될 때의 계산: 유효 단면적의 합성

공기압 회로는 단 하나의 밸브로만 끝나지 않고 필터, 레듈레이터, 밸브, 배관 등이 일렬로 길게 연결되어 작동합니다. 이들의 전체적인 흐름 능력을 계산하는 방법입니다.

직렬 연결에서의 병목 현상과 합성 공식

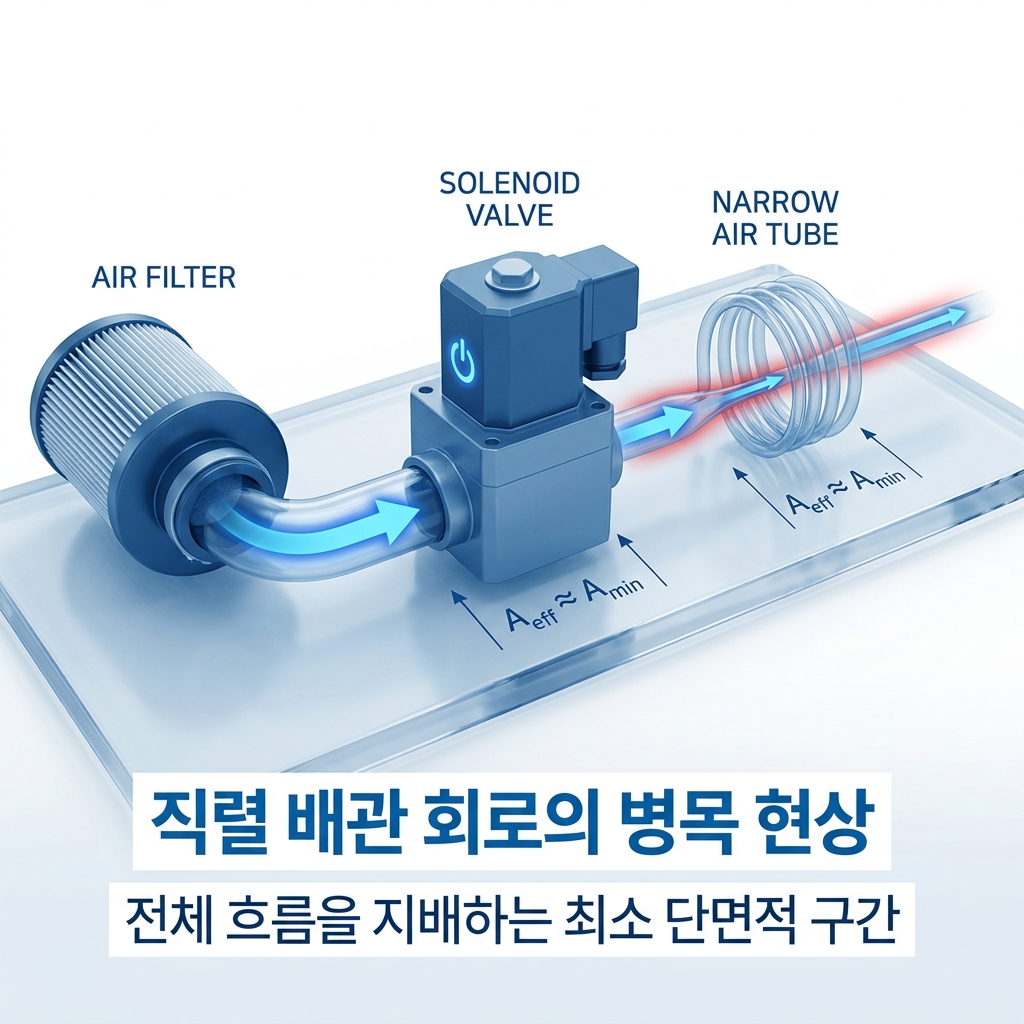

여러 개의 공기압 기기가 한 줄로 길게 연결된 직렬 회로에서는 물길과 마찬가지로 가장 좁은 구간에서 전체 유량이 제한되는 병목 현상이 발생합니다. 각각의 유효 단면적을 $S_1, S_2, S_3$라고 할 때, 시스템 전체의 최종 합성 유효 단면적($S_0$)을 구하는 공식은 전기 회로의 병렬 저항 계산법과 유사한 분수 합 구조를 가집니다.

$$\frac{1}{S_0^2} = \frac{1}{S_1^2} + \frac{1}{S_2^2} + \frac{1}{S_3^2} + \dots$$

이 공식이 시사하는 가장 중요한 실무적 사실은, 아무리 고성능의 큰 밸브($S_1 = 50$)를 장착하더라도 그 앞뒤로 연결된 에어 튜브 배관이나 피팅의 유효 단면적($S_2 = 5$)이 극도로 작다면, 최종 합성 단면적($S_0$)은 가장 작은 수치인 5보다도 더 작아진다는 점입니다. 따라서 공기압 라인을 설계할 때는 어느 한 곳만 크게 만드는 것이 아니라, 전체 기기의 크기를 균형 있게 매칭해야만 투입 비용 대비 최고의 효율을 낼 수 있습니다.

3. 물길의 마찰과 에너지를 잃는 과정: 배관의 압력 강하

압축공기가 파이프나 튜브 내부를 타고 먼 거리를 이동할 때, 기체 자체의 점성과 관벽의 거칠기로 인해 에너지를 손실하게 되는 현상입니다.

압력 강하(Pressure Drop)의 발생 메커니즘

긴 호스에 물을 흘려보낼 때 나오는 쪽의 물줄기가 힘이 약해지는 것처럼, 압축공기도 배관 내부를 흐를 때 파이프 내벽과의 끊임없는 마찰로 인해 진행할수록 압력이 점점 떨어집니다. 이를 압력 강하라고 부릅니다. 출발할 때 컴프레서에서 0.7 MPa의 강한 압력으로 밀어주었더라도, 배관의 지름이 너무 가늘거나 길이가 수십 미터 이상으로 길어지면 말단 실린더에 도착했을 때는 압력이 0.5 MPa 이하로 뚝 떨어져 실린더가 무겁거나 힘없이 움직이는 출하 불량 트러블을 겪게 됩니다.

• 배관 길이에 비례하는 압력 손실: 압력 강하량은 배관의 전체 길이에 정확히 비례하여 증가합니다. 메인 플랜트 라인에서 개별 장비로 에어를 공급하는 유로가 길어질수록 마찰 면적이 넓어져 에너지 손실이 누적되므로, 장거리 배관 시에는 반드시 한 단계 넓은 규격의 파이프를 선정해야 합니다.
• 유속의 제곱에 비례하는 무서운 저항: 기체의 흐름 속도가 빨라질수록 내벽과의 충돌 에너지가 폭발적으로 커집니다. 압력 손실은 공기 유속의 제곱에 비례하여 늘어나기 때문에, 좁은 배관으로 무리하게 많은 유량을 고속으로 밀어붙이는 설계는 엄청난 압력 강하를 초래하여 공장의 압축공기 에너지를 공중으로 낭비하는 주범이 됩니다.

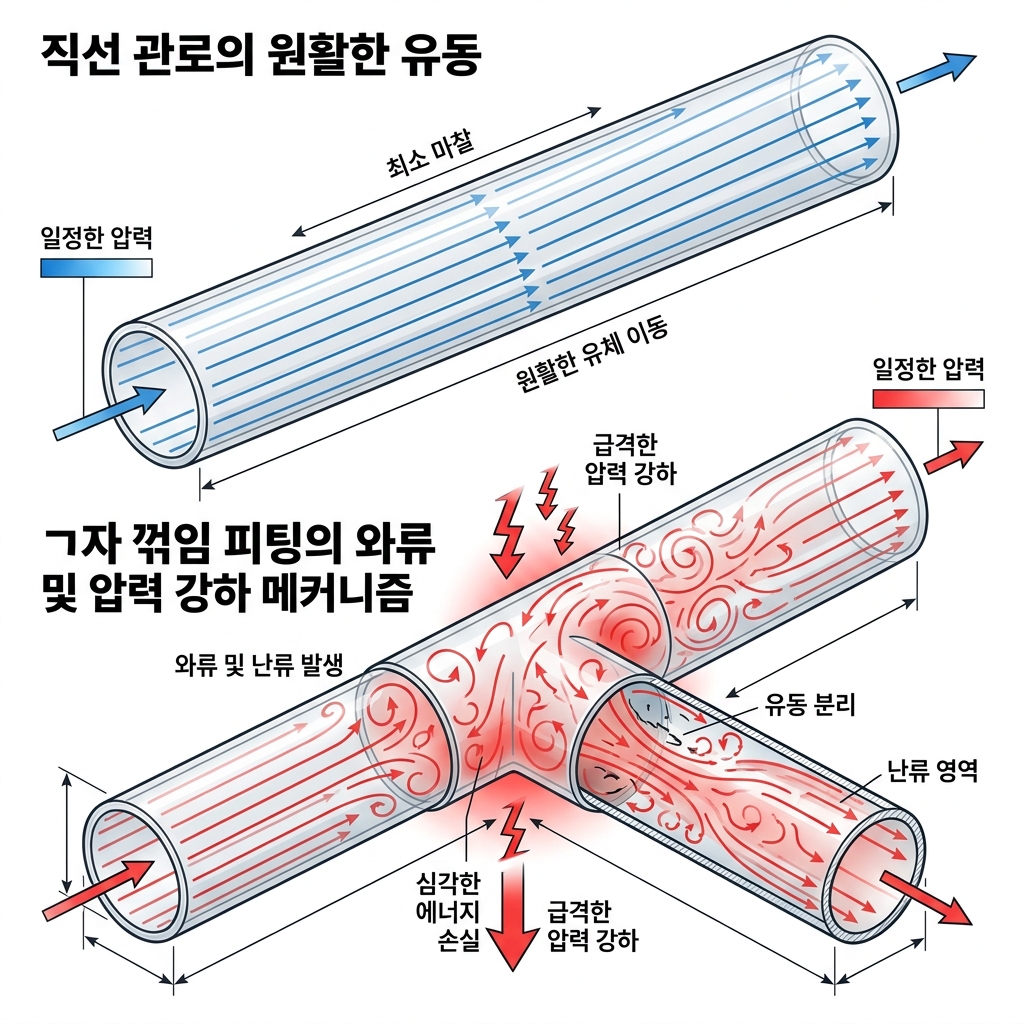

• 피팅 및 엘보(ㄱ자 꺾임) 부품의 영향: 일직선 배관보다 직각으로 급격하게 꺾이는 엘보(Elbow) 피팅이나 니플 등의 부품을 지나갈 때 공기는 강한 와류를 일으키며 큰 압력 손실을 겪습니다. 실무적으로 ㄱ자 피팅 하나를 통과할 때 발생하는 압력 강하는 직선 배관 수 미터를 지나갈 때의 손실과 맞먹으므로, 불필요한 곡절 배관을 최소화하고 완만한 곡선 형태로 튜브를 배열하는 배관 레이아웃 가이드가 강조됩니다.

결론: 공기가 흐르는 길의 저항을 다스릴 때 최적의 회로가 완성됩니다

공기압 제어의 핵심은 실린더가 일할 수 있도록 필요한 양의 압축공기를 시간 지연 없이 완벽하게 공급해 주는 것입니다. 밸브의 공기 소통 능력을 증명하는 유효 단면적과 Cv치의 관계를 명확히 이해하고, 직렬 회로에서 발생하는 병목 구간을 합성 공식으로 정밀하게 짚어내며, 긴 관로 속 마찰 저항에 의한 압력 강하를 배관 직경 튜닝으로 대책할 때 비로소 완벽한 시스템이 완성됩니다. 보이지 않는 기체의 통로를 최적의 밸런스로 설계해 내는 안목이 바로 설비의 응답성을 보장하고 공장의 에너지 손실을 최소화하는 일등 엔지니어의 핵심 경쟁력입니다.
