공기압 방향제어 밸브 보수점검 가이드: 자동화 설비의 동적 시퀀스를 지키는 핵심 정비 전략

설비 보수 수리 실무: 솔레노이드 감전·소소 및 스풀 고착 현상을 예방하고 복합 밸브 회로의 신뢰성을 높이는 유지보수 기술

현대 공장 자동화 라인에서 공기압 시스템의 일사불란한 움직임을 가능케 하는 전기적 신호는 최종적으로 방향제어 밸브를 통해 물리적인 공기의 길로 전환됩니다. 5포트 솔레노이드 밸브로 대표되는 이 장치들은 피엔씨 제어반의 명령에 따라 분당 수십 회에서 수백 회까지 내부 스풀을 고속으로 왕복 구동하며 압축공기를 실린더의 전진측과 후진측으로 번갈아 불출합니다. 그렇기 때문에 방향제어 밸브는 공기압 회로에서 가장 빈번하게 작동하는 동적 제어의 중심지이자, 동시에 기구적 마모와 전기적 스트레스, 유체 오염물 공격에 상시 노출된 취약 지대이기도 합니다. 밸브 하나가 단 1밀리초라도 응답이 늦어지거나 위치 변환에 실패하면 전체 생산 라인의 타임 시퀀스가 꼬여 대형 충돌 불량이나 설비 정지로 이어집니다. 오늘은 방향제어 밸브의 고도화된 내부 작동 메커니즘부터 실무자가 정기 순회 점검 시 필히 사수해야 할 체크포인트, 그리고 현장 트러블슈팅 대책까지 5,000자급 초고밀도 정보로 꼼꼼히 파헤쳐 보겠습니다.

1. 방향제어 밸브 보수점검의 필수 체크포인트

방향제어 밸브는 복합적인 전기 및 유체 회로가 결합된 정밀 장치이므로 유기적인 진단 기술이 동반되어야 돌발 고장을 방지할 수 있습니다.

정적 상태와 동적 상태의 배기구 누설 차별화 진단

밸브의 건강 상태를 진단하는 가장 정밀한 방법은 매니폴드 베이스나 밸브 단품의 배기 포트(3번, 5번 포트)에서 발생하는 소음을 관찰하는 것입니다. 솔레노이드에 전원이 인가되지 않은 정적 상태에서 배기구로 공기가 지속적으로 "쉭-" 하고 샌다면 밸브 내부의 전진측 유로 차단 패킹이 찢어진 것입니다. 반대로 전원이 인가되어 실린더가 전진을 마친 동적 상태에서 배기구 누설이 발생한다면 후진측 씰의 기밀이 무너진 상태입니다. 이처럼 작동 상태별 배기 누설 패턴을 분석하면 하우징을 분해하지 않고도 손상된 씰의 위치를 정확히 진단해 낼 수 있습니다.

솔레노이드 코일의 발열 및 전기 저항 계측

전기 신호를 자력으로 바꾸어주는 솔레노이드 코일은 열에 취약합니다. 가동 중인 밸브 코일 표면을 열화상 카메라나 접촉식 온도계로 측정했을 때 정상 범위를 넘어 80도 이상의 고열이 발생한다면 내부 절연이 파괴되기 시작한 징후입니다. 멀티테스터기를 이용하여 코일 양단의 저항값을 측정하고 규격서의 표준 저항값과 대조하여 감쇠 여부를 확인하는 전기적 보수점검이 수반되어야 코일 단선으로 인한 라인 정지 사고를 예방할 수 있습니다.

수동 조작 버튼(Manual Override)의 기구적 복귀성 시험

설비 정비나 셋업 시 전기 신호 없이 밸브를 강제로 구동하기 위해 장착된 수동 버튼의 작동 상태를 점검해야 합니다. 드라이버나 손가락으로 수동 버튼을 눌렀다 뗐을 때, 내부 스프링 반력에 의해 즉각적이고 부드럽게 원위치로 튕겨 나와야 정상입니다. 버튼을 눌렀으나 리턴되지 않고 고착되어 있다면 외부 먼지가 유입되어 버튼 가이드가 고착되었거나 내부 파일럿 밸브의 미세 피스톤이 끼인 상태이므로 즉각적인 보수 수리가 필요합니다.

2. 주요 고장 현상 및 물리·전기적 발생 기전 분석

방향제어 밸브의 고장은 기계적 고착과 전기적 파손이 복합적으로 얽혀 발생합니다. 현장 트러블의 근본 기전을 분석합니다.

• 오일 타르 슬러지에 의한 스풀 스티킹 현상: 전단 루브리케이터에서 과다 공급된 오일이나 컴프레서 합성유 성분이 압축공기의 고온 열과 반응하여 산화되면 니스 형태의 타르 슬러지가 됩니다. 이 끈적한 슬러지가 정밀하게 가공된 스풀과 슬리브 사이의 미세 틈새(수 마이크론 단위)로 파고들어 굳어버리면, 코일의 자력이나 파일럿 공기압보다 슬러지의 점성 점착력이 더 커져 밸브가 꼼짝도 하지 않는 스티킹 고장이 발생합니다.
• 서지 전압 누적으로 인한 코일 단선 및 소손: 솔레노이드 코일이 온-오프를 반복할 때 인덕턴스 성분에 의해 순간적으로 수백 볼트에 달하는 역기전력(서지 전압)이 역류합니다. 이 고전압 서지가 장기간 누적되면 코일 내부의 에나멜 절연 피복을 야금야금 파괴하여 미세 합선(쇼트)을 일으키고, 전류량이 급증하면서 코일이 까맣게 타버리는 소손 고장으로 직결됩니다.
• X-링 패킹 마모 및 뒤틀림에 의한 내부 크로스 오버 누설: 스풀 표면에 장착되어 유로를 차단하는 고무 재질의 X-링 또는 오링이 윤활 부족 상태에서 장기간 고속 가동되면 마찰열에 의해 외경이 마모되거나 비틀리게 됩니다. 씰의 기밀성이 무너지면 유입된 공기가 격리된 포트를 넘어 배기구로 상시 누설되는 크로스 오버 현상이 발생하여, 실린더 양쪽 포트에 압력이 동시에 차오르게 만들어 액추에이터의 정상적인 구동력을 박멸합니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

밸브 제어 계통의 응답 신뢰성을 100%로 사수하고 돌발적인 생산 불량을 방지하기 위한 현장 실무 대응 대책입니다.

스풀 및 파일럿 오리피스의 정기 분해 세척 공정 수립

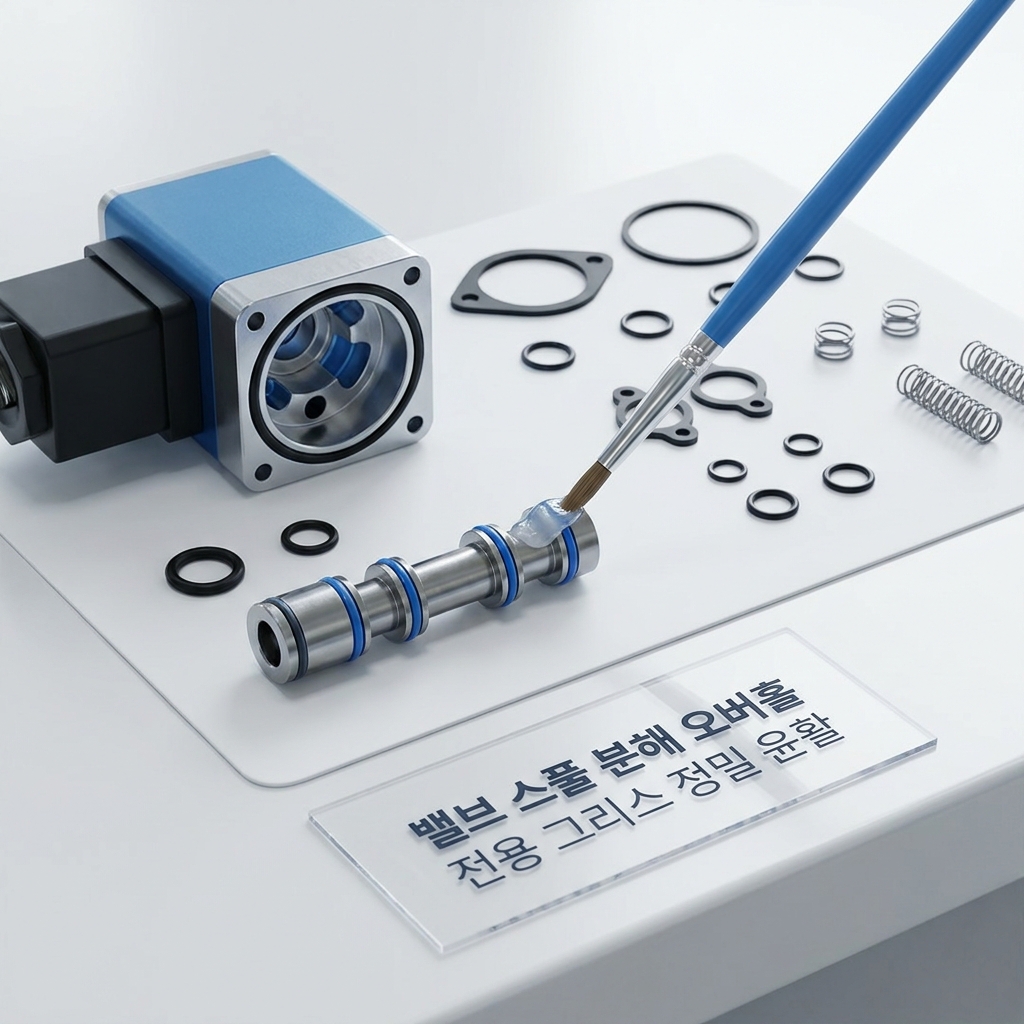

스풀 스티킹 현상을 원천 대책하기 위해 가동 시간 4,000시간 또는 1년 주기로 매니폴드 베이스에서 밸브를 분해하여 정밀 오버홀을 실시해야 합니다. 스풀을 바디에서 부드럽게 뽑아낸 뒤, 고무 씰을 손상시키지 않는 전용 알코올 세척제를 사용하여 틈새에 고착된 타르와 오일 슬러지를 깨끗이 닦아내야 합니다. 특히 파일럿 밸브 내부의 미세한 공기 구멍(오리피스)을 정밀 핀으로 청소하고, 조립 시에는 불소계 또는 실리콘계 공기압 전용 그리스를 스풀 표면에 아주 미세하고 균일하게 도포해 주어야 장기적인 고착 고장을 방지할 수 있습니다.

서지 흡수용 다이오드 및 배리스터 내장 코일 강제 규격화

역기전력 서지에 의한 코일 소손을 방지하기 위해 정비 교체 자재 선정 시 반드시 서지 흡수용 다이오드나 제너 다이오드, 또는 배리스터(Varistor) 보호 회로가 내장된 솔레노이드 코일만을 자재 스펙으로 강제 제한해야 합니다. 이 보호 회로들은 온-오프 시 발생하는 피크 전압을 스스로 감쇄시켜 코일의 수명을 대폭 연장할 뿐만 아니라, 피엔씨 출력 모듈의 접점 소손까지 동시에 방어하는 강력한 전기적 대책이 됩니다.

매니폴드 개별 가스켓 정렬 및 적정 체결 토크 준수

밸브를 매니폴드 베이스에 조립할 때 하단의 고무 가스켓이 비뚤어지게 얹히면 미세한 틈새로 공기가 누설되거나 파일럿 유로가 막히는 조립 불량이 발생합니다. 조립 시 가스켓의 돌기 위치를 정확히 안착시키고, 고정 볼트를 체결할 때는 한쪽만 과도하게 조여지지 않도록 대각선 순서로 토크 드라이버를 사용하여 규정 토크(대개 0.5~1.0N·m 이내)로 균일하게 조여야 바디의 플라스틱 변형과 씰 씹힘 현상을 완벽히 차단할 수 있습니다.

결론: 정밀한 공기의 길 전환이 자동화의 안전을 책임집니다

공기압 방향제어 밸브는 복잡하게 얽힌 설비의 동작 명령을 한 치의 오차도 없이 가이드하는 유기적인 제어 관문입니다. 작동 상태별 배기 누설음을 식별하는 정밀한 눈, 스풀의 끈적한 슬러지를 완벽히 세척하는 꼼꼼한 정비 습관, 그리고 서지 보호 코일을 고집하는 전기적 안전 인식이 융합될 때 전체 시퀀스 라인은 돌발 정지 없이 완벽한 연속 구동을 달성합니다. 자동화 라인의 실질적인 뇌 역할을 수행하는 방향제어 밸브 유지관리에 만전을 기해 보시기 바랍니다. 오늘 정리한 보수 수리 포인트를 실무 현장에 적용해 보시기 바랍니다. 다음 시간에는 밸브 배기 시 발생하는 강력한 폭발 소음을 줄이고 작업 환경을 정숙하게 유지하는 사이렌서의 보수점검 및 고장 대책에 대해 상세히 알아보겠습니다.
