공기압 레귤레이터 보수점검 및 고장 대책: 시스템의 혈압을 다스리는 압력 제어 전략

설비 보수 수리 실무: 1차 압력 변동을 차단하고 2차 작업 압력을 정밀하게 유지하는 감압 밸브의 트러블슈팅

공기압 시스템의 모든 구동 기기는 최적의 퍼포먼스를 발휘하기 위한 고유의 '적정 압력'이 정해져 있습니다. 메인 컴프레서실에서 송출되는 공기는 대개 0.7MPa 이상의 고압이며, 공장 내 다른 장비들의 가동 상황에 따라 배관 압력이 시시각각 출렁이게 됩니다. 이 거칠고 불안정한 공기를 그대로 정밀 제어 밸브나 액추에이터에 투입하면 기계 가공 정밀도가 무너지고 고무 부품의 마모가 극대화됩니다. 레귤레이터는 이러한 1차측의 압력 변동을 완벽히 차단하고, 2차측 장비가 요구하는 안정적인 압력으로 감압하여 유지하는 시스템의 혈압 조절기입니다. 레귤레이터의 성능이 저하되면 설비가 불규칙하게 작동하거나 힘 부족 현상이 발생하며, 심한 경우 지속적인 배기 누설로 엄청난 에너지 낭비를 초래합니다. 오늘은 실무 엔지니어가 반드시 알아야 할 레귤레이터의 내부 메커니즘부터 필수 점검 포인트, 그리고 현장에서 마주하는 치명적인 고장 현상에 대한 근본적인 대책을 심층적으로 분석해 보겠습니다.

1. 공기압 레귤레이터 보수점검의 필수 체크포인트

레귤레이터는 내부에 대형 스프링과 다이어프램 격막이 유기적으로 균형을 이루며 작동하는 정밀 기기입니다. 고장을 예방하기 위해 상시 확인해야 할 실무적인 점검 요소를 정립합니다.

정적 압력과 동적 압력의 변화 모니터링

레귤레이터 점검의 핵심은 공기가 흐르지 않을 때의 정적 압력(Set Pressure)과 장비가 작동하여 공기를 대량으로 소비할 때의 동적 압력(Dynamic Pressure)을 비교하는 것입니다. 정상적인 레귤레이터는 동적 상태에서도 압력 강하가 최소화되어야 합니다. 만약 실린더가 전진할 때 압력계의 바늘이 0.2MPa 이상 급격히 주저앉았다가 멈춘 후 서서히 복귀한다면, 레귤레이터 내부의 유로가 막혔거나 용량 선정이 잘못된 상태입니다. 압력 지시 수치의 변화를 정밀하게 읽어내는 것이 정비의 첫걸음입니다.

릴리프 포트(Relief Port)의 간헐적 배기 상태 점검

일반적인 레귤레이터는 2차측 압력이 설정값보다 높아지면 다이어프램 중앙의 릴리프 구멍을 통해 공기를 밖으로 내보내는 릴리프 타입을 사용합니다. 조절 핸들을 돌려 압력을 낮출 때 "쉭-" 소리가 나며 공기가 빠져나가는 것은 정상적인 반응입니다. 그러나 압력을 조절하지 않는 평상시 가동 상태에서도 핸들 하단의 릴리프 포트에서 공기가 미세하게 지속적으로 새어 나온다면 내부 격막이나 밸브 시트에 치명적인 결함이 발생한 증거입니다.

조절 핸들의 회전 토크 및 록(Lock) 메커니즘 확인

압력을 변경하기 위해 상부 핸들을 돌릴 때 지나치게 뻑뻑하거나 반대로 너무 헐거워서 고정이 되지 않는지 확인해야 합니다. 현장의 강한 진동 때문에 핸들이 스스로 돌아가 설정 압력이 변하는 것을 막기 위해 대부분의 레귤레이터는 핸들을 아래로 눌러 고정하는 푸시 록(Push-Lock) 방식을 취합니다. 이 메커니즘이 파손되면 설비 가동 중에 압력이 임의로 변하여 공정 불량을 유발하게 됩니다.

2. 주요 고장 현상 및 물리적 발생 기전 분석

레귤레이터의 부실은 단순히 압력 조절 실패에 그치지 않고, 후단 설비의 연쇄 파손을 유발하는 원인이 됩니다. 현장 고장 사례의 이면을 분석합니다.

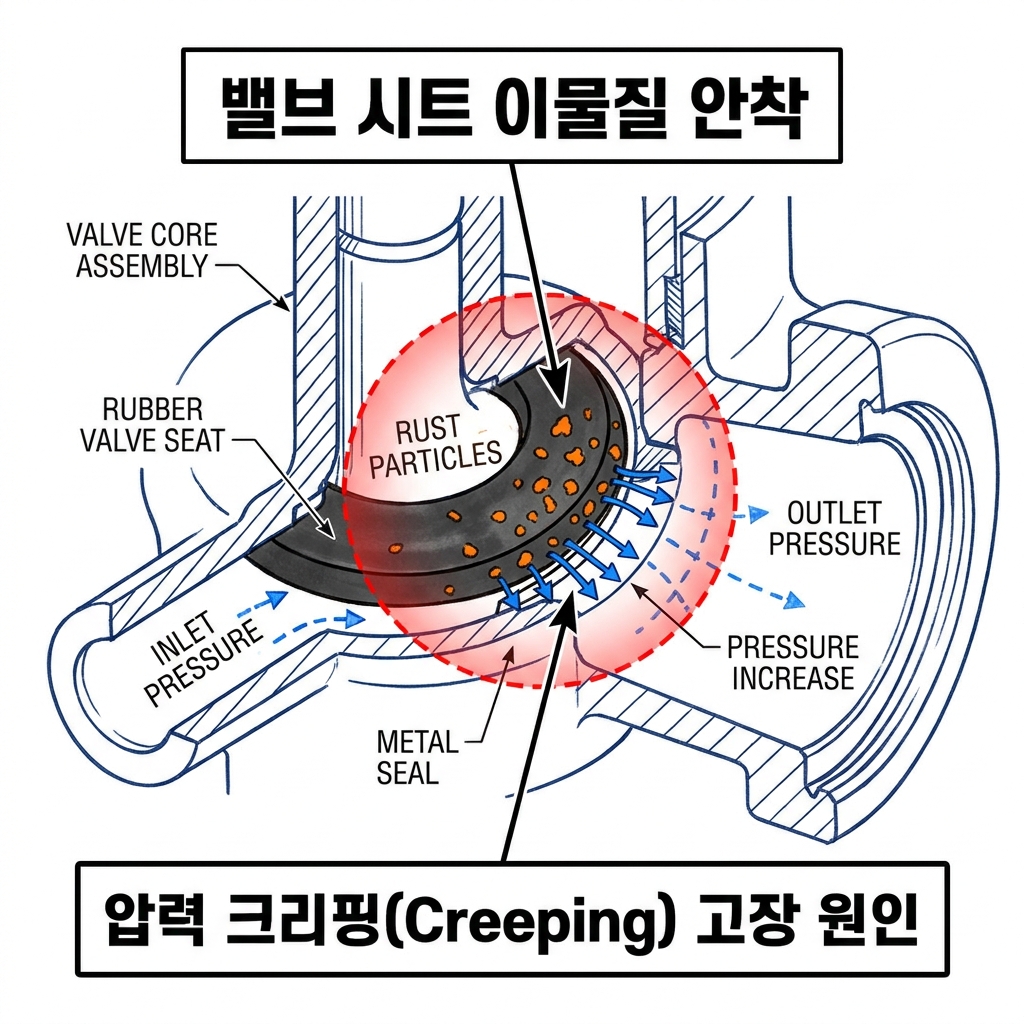

• 압력 크리핑(Creeping) 및 2차 압력의 이상 상승 현상: 장비를 정지시켜 공기 소비량이 0이 되었을 때, 2차측 압력이 설정값을 넘어 1차측 메인 압력과 같아질 때까지 서서히 상승하는 고장입니다. 이는 레귤레이터 내부의 메인 밸브 시트(고무 패킹)에 미세한 녹 가루나 오일 슬러지가 끼어 밸브가 완벽히 닫히지 않기 때문에 발생합니다. 이 상태를 방치하면 하류의 정밀 센서나 튜브가 고압을 견디지 못하고 폭발하는 심각한 안전사고로 이어집니다.
• 다이어프램 격막 파손으로 인한 대량 누설: 압력을 조절하는 핵심 고무 격막인 다이어프램이 장기간의 피로 누적이나 고온의 압축 열에 의해 찢어지거나 구멍이 나는 고장입니다. 다이어프램이 파손되면 1차측 공기가 상부 스프링실을 거쳐 핸들 주변의 릴리프 포트로 멈추지 않고 대량 뿜어져 나옵니다. 이 경우 압력 조절이 전혀 불가능해지며 콤프레서 에너지를 공중으로 그대로 버리게 됩니다.
• 스틱 슬립(Stick-slip)으로 인한 압력 헌팅 현상: 레귤레이터 내부의 피스톤 오링이나 가이드 부위가 윤활 부족으로 뻑뻑해지면, 압력 변화에 부드럽게 대응하지 못하고 턱턱 걸리며 작동합니다. 이로 인해 2차측 압력이 일정하게 유지되지 않고 위아래로 심하게 요동치는 헌팅(Hunting) 현상이 발생하여 실린더의 운동 속도를 불규칙하게 만듭니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

레귤레이터의 정밀도를 유지하고 설비의 돌발 가동 정지를 원천 차단하기 위한 현장 중심의 대응 대책입니다.

전단 필터의 신뢰성 확보 및 정기 내부 청소

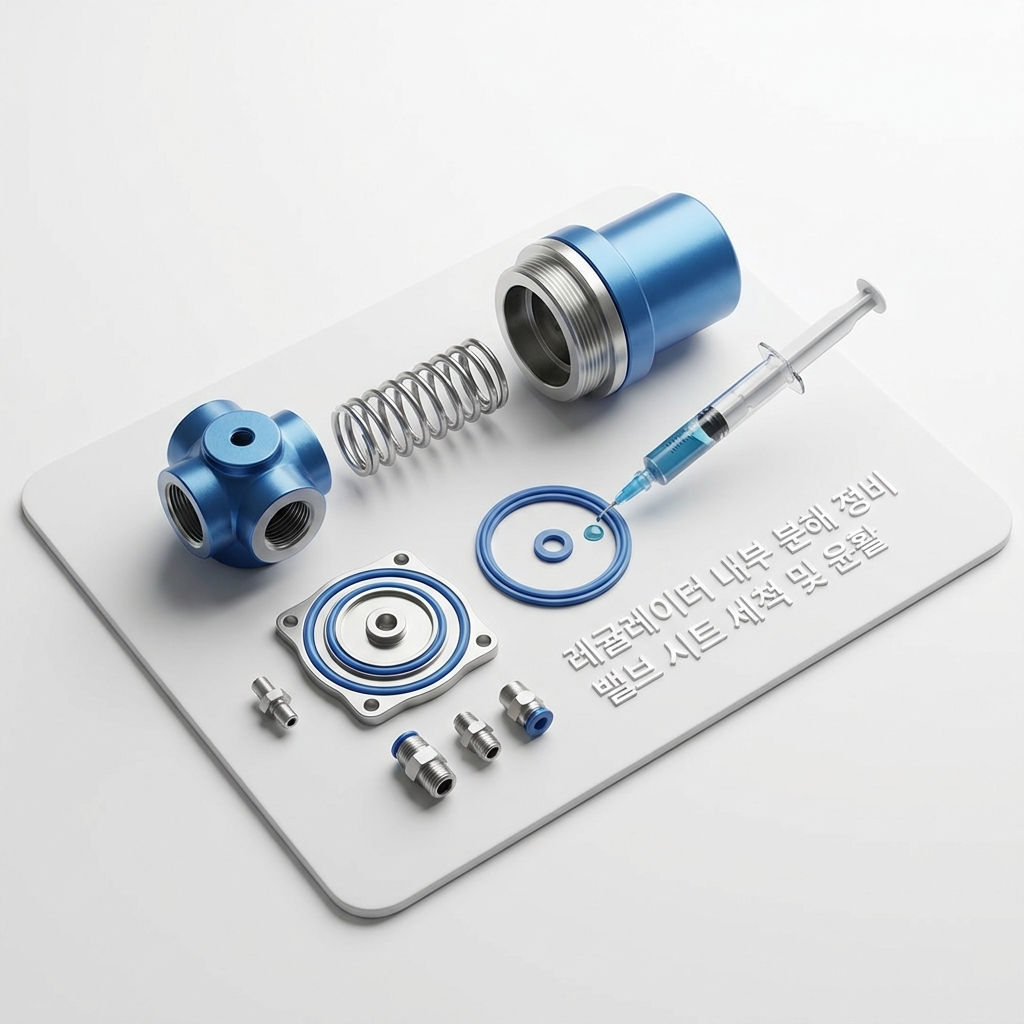

압력 크리핑 현상을 막는 가장 확실한 고장 대책은 레귤레이터 바로 전단에 위치한 에어 필터를 철저히 관리하는 것입니다. 이물질이 레귤레이터 밸브 시트에 앉지 않도록 필터 엘리먼트를 주기적으로 교체해야 합니다. 만약 이미 크리핑 현상이 발생했다면, 레귤레이터를 분해하여 메인 밸브 코어와 고무 시트 표면에 붙은 이물질을 알코올 세착제로 닦아내고 정밀 그리스를 아주 미세하게 도포하여 조립하면 밸브의 기밀성을 완벽히 회복할 수 있습니다.

다이어프램 및 오링 세트의 주기적 예방 교체

고무 재질인 다이어프램은 소모품입니다. 겉보기에 이상이 없어 보이더라도 가동 시간 4,000시간 또는 1~2년 주기로 하우징 상부 커버를 열고 다이어프램 어셈블리를 새것으로 교체하는 예방 정비 매뉴얼을 정립해야 합니다. 교체 시 상부 조절 스프링 표면에 산업용 구리스를 충분히 발라주어야 핸들 조작 시 마찰을 줄이고 스프링의 피로 손상을 방지할 수 있습니다.

경제적 적정 압력 세팅(감압 절약 기술)의 생활화

현장의 많은 작업자가 실린더 힘을 키우기 위해 레귤레이터를 불필요하게 높은 압력(예: 0.6MPa 이상)으로 세팅해 둡니다. 압력이 높을수록 공기 소비량은 기하급수적으로 늘어납니다. 장비의 원활한 구동에 필요한 최소 압력이 0.4MPa라면 레귤레이터를 정확히 0.4MPa로 세팅해야 합니다. 이 0.2MPa의 압력 감압 제어는 전체 공장 공기 소비량의 15% 이상을 절감하는 가장 강력한 가성비 대책입니다.

결론: 정밀한 혈압 관리가 설비의 건강을 보장합니다

공기압 레귤레이터는 유입되는 거친 압력을 길들이고 하류 설비가 안심하고 일할 수 있는 환경을 만들어주는 핵심 제어 기기입니다. 동적 압력 변화를 읽어내는 안목, 밸브 시트의 이물질을 제거하는 세밀한 정비 습관, 그리고 무분별한 고압 설정을 지양하는 감압 에너지 절약 의식이 결합될 때 최상의 공기압 네트워크가 완성됩니다. 보이지 않는 힘의 밸런스를 유지하는 레귤레이터 관리에 만전을 기해 보시기 바랍니다. 오늘 정리한 보수 수리 포인트를 현장에 적용해 보시기 바랍니다. 다음 시간에는 기계 내부의 부드러운 작동을 위해 미세 오일 안개를 공급하는 루브리케이터의 보수점검 및 고장 대책에 대해 상세히 알아보겠습니다.
