메인라인 필터 보수점검 및 고장 대책: 배관 오염을 차단하는 1차 방어선의 최적 관리법

설비 보수 수리 실무: 압축공기 배관의 거친 이물질을 여과하고 시스템 압력 손실을 방지하는 필터 관리 전략

공기 압축기와 에어 탱크를 거쳐 메인 배관을 타고 흐르는 압축공기는 겉보기와 달리 상당히 거친 상태입니다. 배관 내부에서 자생적으로 발생한 녹 조각, 배관 시공 시 잔류한 이물질, 그리고 전단에서 미처 걸러지지 못한 대량의 응축수와 오일 덩어리가 공기와 함께 뒤섞여 흐르기 때문입니다. 메인라인 필터는 이러한 대형 오염 물질들을 가장 먼저 온몸으로 막아내어, 후단의 정밀 솔레노이드 밸브나 감압 밸브의 치명적인 손상을 방지하는 핵심 보초병입니다. 메인라인 필터가 막히거나 파손되면 공장 전체 배관의 압력이 급격히 떨어지거나 오염물이 하류로 쏟아지는 연쇄 고장이 발생합니다. 그렇기 때문에 이 장치의 보수점검은 공장 전체 자동화 라인의 기초 체력을 관리하는 것과 같습니다. 오늘은 메인라인 필터의 기술적 여과 원리부터 실무적인 유지보수 체크포인트, 고장 대책까지 초고밀도 정보로 상세히 다루어 보겠습니다.

1. 메인라인 필터 보수점검의 필수 체크포인트

메인라인 필터의 점검은 장비를 정지하지 않고도 외부 계측기와 육안 확인을 통해 직관적으로 진행할 수 있는 항목이 많습니다. 실무에서 절대 놓쳐서는 안 될 세 가지 요소를 정리합니다.

차압계 유무 및 지시 수치 확인

필터 하우징 상단에 장착된 차압계(Differential Pressure Gauge)는 필터 엘리먼트의 막힘 상태를 실시간으로 알려주는 가장 과학적인 지표입니다. 정상적인 새 엘리먼트의 초기 차압은 대략 0.01MPa에서 0.02MPa 수준이지만, 오염물이 쌓일수록 이 수치는 상승합니다. 실무적으로 차압이 0.07MPa에서 0.1MPa 이상으로 벌어지면 엘리먼트가 한계치까지 막힌 것으로 판단하고 즉시 교체 보수를 진행해야 합니다. 차압계를 무시하고 방치하면 압축공기가 필터를 통과하기 위해 더 많은 에너지를 소모하게 되어 컴프레서의 전력비가 폭등하게 됩니다.

하우징 내부 부식 및 기밀성 점검

메인라인 필터는 대량의 수분과 직접 닿기 때문에 하우징 내부 벽면이 부식되거나 이물질이 고착되기 쉽습니다. 정기 오버홀 분해 시 하우징 내부를 세척하고 알루미늄 다이카스팅 표면의 부식 여부를 확인해야 합니다. 또한, 하우징을 재조립할 때는 상부 커버와 바디 사이의 O-링 씰이 씹히거나 경화되지 않았는지 점검하고, 미세 누설이 없는지 비눗물 등을 이용해 철저히 확인해야 공기 손실을 막을 수 있습니다.

오토 드레인 트랩의 배수 리듬 관찰

메인라인 필터 하단에는 걸러진 응축수를 자동으로 배출하는 오토 드레인이 내장되거나 외장형으로 장착됩니다. 이 드레인 장치가 주기적으로 "칙- 칙-" 소리를 내며 배수를 정상적으로 수행하는지 그 리듬을 확인해야 합니다. 배수 소리가 전혀 나지 않거나 반대로 공기가 계속 새어 나오는 소리가 들린다면 드레인 메커니즘 내부의 플로트나 밸브 시트에 고형 오염물이 끼어 고착된 상태입니다.

2. 주요 고장 현상 및 발생 기전 심층 분석

현장에서 발생하는 메인라인 필터의 고장은 설비의 정지뿐만 아니라 품질 불량으로 직결되는 심각한 문제를 야기합니다.

• 차압 과다로 인한 말단 설비의 압력 강하 현상: 필터 내부의 여과재가 먼지와 오일 슬러지로 완전히 폐쇄되면 공기가 통과하는 유로가 극도로 좁아집니다. 이로 인해 필터를 지나기 전과 지난 후의 압력 차이가 심해지며, 결국 현장 공정 장비의 실린더가 제 힘을 내지 못하고 주저앉거나 속도가 비정상적으로 느려지는 현상이 발생합니다. 이는 컴프레서 자체 압력을 아무리 높여도 해결되지 않으며 오직 필터 보수를 통해서만 해결됩니다.
• 필터 엘리먼트 파손 및 오염물 하류 유출: 높은 차압을 오랫동안 방치하거나 과도한 서지 압력이 순간적으로 가해지면, 종이나 섬유 재질로 만들어진 필터 엘리먼트가 압력을 견디지 못하고 찢어지거나 파손됩니다. 엘리먼트가 파손되는 순간, 그동안 걸러져 쌓여 있던 모든 녹 가루와 오일, 응축수가 한꺼번에 하류 배관으로 쏟아져 들어갑니다. 이는 하부의 정밀 제어 솔레노이드 밸브 수십 개를 동시에 마비시키는 대형 연쇄 고장의 주원인이 됩니다.
• 드레인 불량으로 인한 캐리오버 현상: 오토 드레인 밸브가 막혀 하우징 내부에 응축수가 가득 차오르면, 필터가 더 이상 수분을 분리하지 못하고 고여 있던 물이 빠른 공기 흐름에 휩쓸려 배관으로 넘어가게 됩니다. 이를 캐리오버(Carry-over) 현상이라 부르며, 현장 라인 전체에 수분 테러를 가하는 치명적인 고장 형태입니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

메인라인 필터 고장을 예방하고 장기적으로 안정적인 압력을 유지하기 위한 실무적인 대응 방안입니다.

시간 기준과 차압 기준의 병행 관리

필터 엘리먼트의 교체는 차압계의 수치를 기준으로 삼는 것이 가장 명확하지만, 차압계가 고장 날 상황을 대비하여 가동 시간 기준을 병행해야 합니다. 일반적인 산업 현장에서는 외관상 차압이 낮아 보이더라도 최소 1년에 1회, 혹은 가동 시간 기준 4,000시간에서 6,000시간 사이에 엘리먼트를 무조건 신품으로 교체하는 예방 정비 주기를 수립하는 것이 안전합니다.

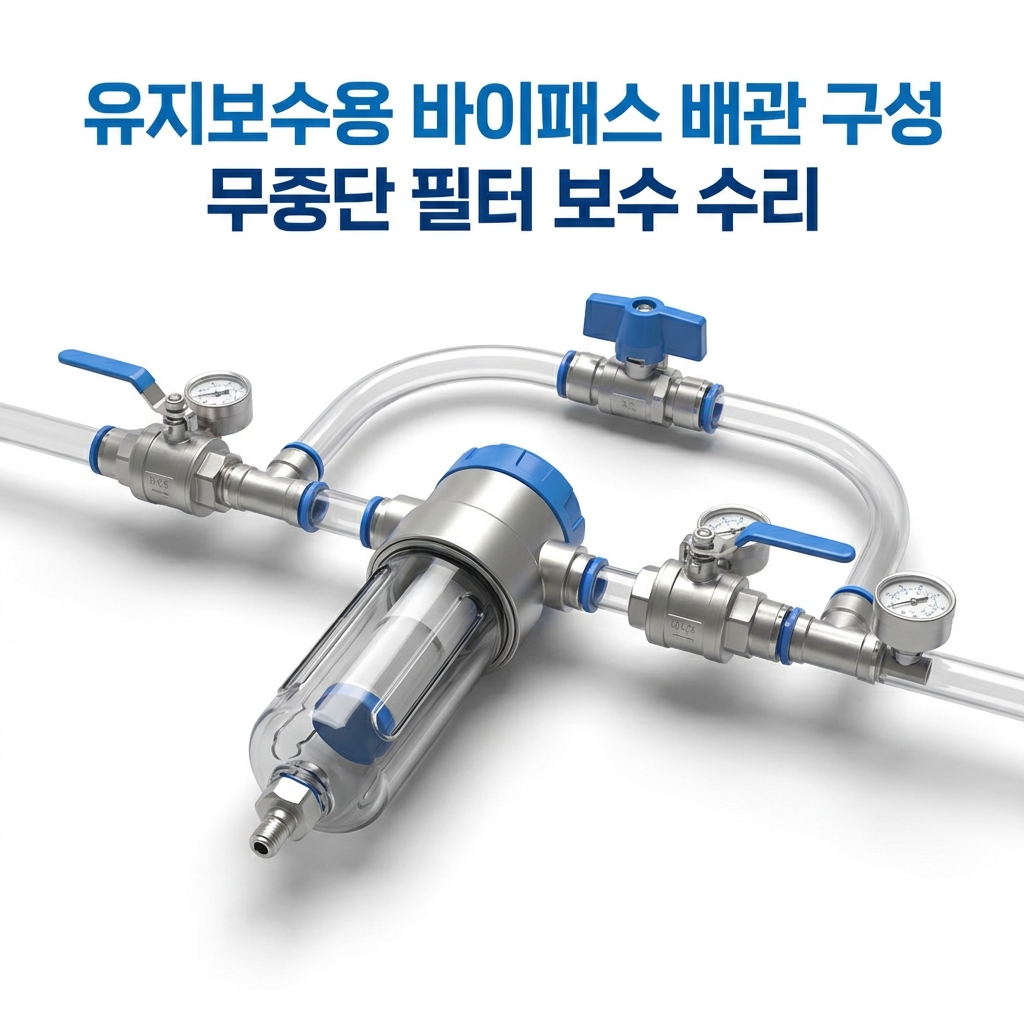

바이패스 배관 배치를 통한 중단 없는 보수

메인라인 필터를 보수하기 위해 공장 전체의 압축공기 공급을 중단할 수는 없습니다. 필터 전후단에 차단 밸브를 설치하고 우회할 수 있는 바이패스(By-pass) 배관을 설계해 두어야 합니다. 필터 고장이나 엘리먼트 교체 주기 도래 시, 바이패스 밸브를 열고 필터 라인을 차단하면 설비를 가동 중인 상태에서도 안전하고 신속하게 필터 하우징을 분해하고 수리할 수 있습니다.

오토 드레인 트랩의 정기 분해 세척

드레인 트랩 내부의 고장을 막기 위해서는 최소 6개월에 1회 드레인 메커니즘을 통째로 분해하여 내부 플로트와 밸브 시트에 고착된 오일 타르와 녹 찌꺼기를 솔과 세척제를 이용해 깨끗이 닦아내야 합니다. 세척 후에는 부드러운 작동을 확인하고 조립해야 고착으로 인한 누설이나 배수 불량 문제를 원천적으로 대책할 수 있습니다.

결론: 1차 방어선이 튼튼해야 후단 설비의 수명이 보장됩니다

메인라인 필터는 공기압 에너지가 본격적인 제어 공정으로 들어가기 전 거친 불순물을 걸러내는 가장 묵묵하고 중요한 장치입니다. 차압계를 상시 모니터링하여 엘리먼트의 교체 주기를 준수하고, 오토 드레인의 배수 상태를 점검하는 사소한 노력이 공장 전체의 보수 수리 비용을 획기적으로 줄이는 지름길입니다. 기초가 무너지면 정밀한 제어 밸브와 액추에이터는 아무런 힘을 쓰지 못합니다. 오늘 정리한 보수점검 포인트를 통해 배관 계통의 안전성을 한 단계 높여보시기 바랍니다. 다음 시간에는 미세 유분과 냄새까지 잡아내는 전문 제습 보완 장치인 미스트 세퍼레이터 및 냄새 제거 필터의 보수점검에 대해 심층적으로 알아보겠습니다.
