에어 드라이어 보수점검 및 고장 대책: 수분 제로를 위한 정밀 관리 전략

설비 보수 수리 가이드: 시스템 부식을 원천 차단하는 에어 드라이어의 유형별 유지보수 및 트러블슈팅

공기압 시스템에서 수분은 만병의 근원입니다. 아무리 강력한 컴프레서와 대용량 탱크를 갖추었더라도, 말단 기기에 공급되는 공기가 축축하다면 설비의 수명은 급격히 단축될 수밖에 없습니다. 에어 드라이어는 이러한 수분을 물리적, 화학적으로 제거하여 시스템에 '건조한 에너지'를 공급하는 파수꾼입니다. 하지만 에어 드라이어는 주변 온도 변화, 압축 공기의 유량, 그리고 필터의 청결 상태에 따라 그 성능이 시시각각 변하는 예민한 장치이기도 합니다. 특히 하절기 고온다습한 환경에서 드라이어가 제 기능을 못 하면 공장 전체 배관에 물이 차오르는 대참사가 발생합니다. 오늘은 냉동식과 흡착식 드라이어를 아우르는 보수점검 핵심 포인트와 현장에서 즉시 적용 가능한 고장 대책을 심층 분석해 보겠습니다.

1. 에어 드라이어 유형별 보수점검 핵심 체크리스트

에어 드라이어는 작동 원리에 따라 점검 방식이 완전히 다릅니다. 현재 운용 중인 장비의 특성에 맞는 정밀 점검이 선행되어야 합니다.

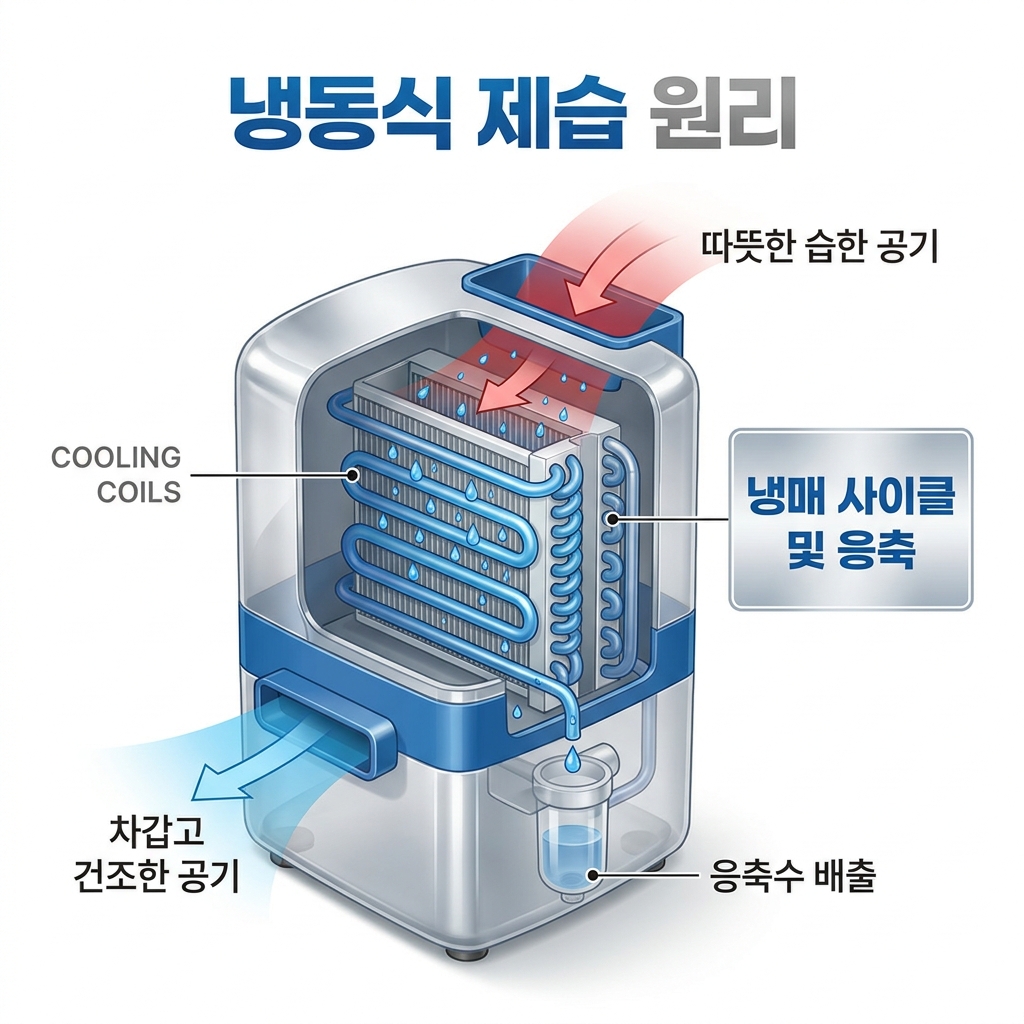

냉동식 드라이어: 냉매 사이클과 열교환 상태

냉동식 드라이어는 일종의 산업용 냉장고입니다. 가장 먼저 확인해야 할 것은 증발 압력계와 응축 압력계의 수치입니다. 냉매가 부족하거나 콤프레서에 문제가 생기면 이 수치가 정상 범위를 벗어나게 됩니다. 또한, 공랭식의 경우 응축기(콘덴서) 핀에 먼지가 쌓이면 방열이 되지 않아 냉각 성능이 급격히 저하되므로 주기적인 에어 블로잉이 필수적입니다. 출구 온도가 손으로 만졌을 때 차갑게 느껴지지 않는다면 이미 제습 기능을 상실했을 가능성이 큽니다.

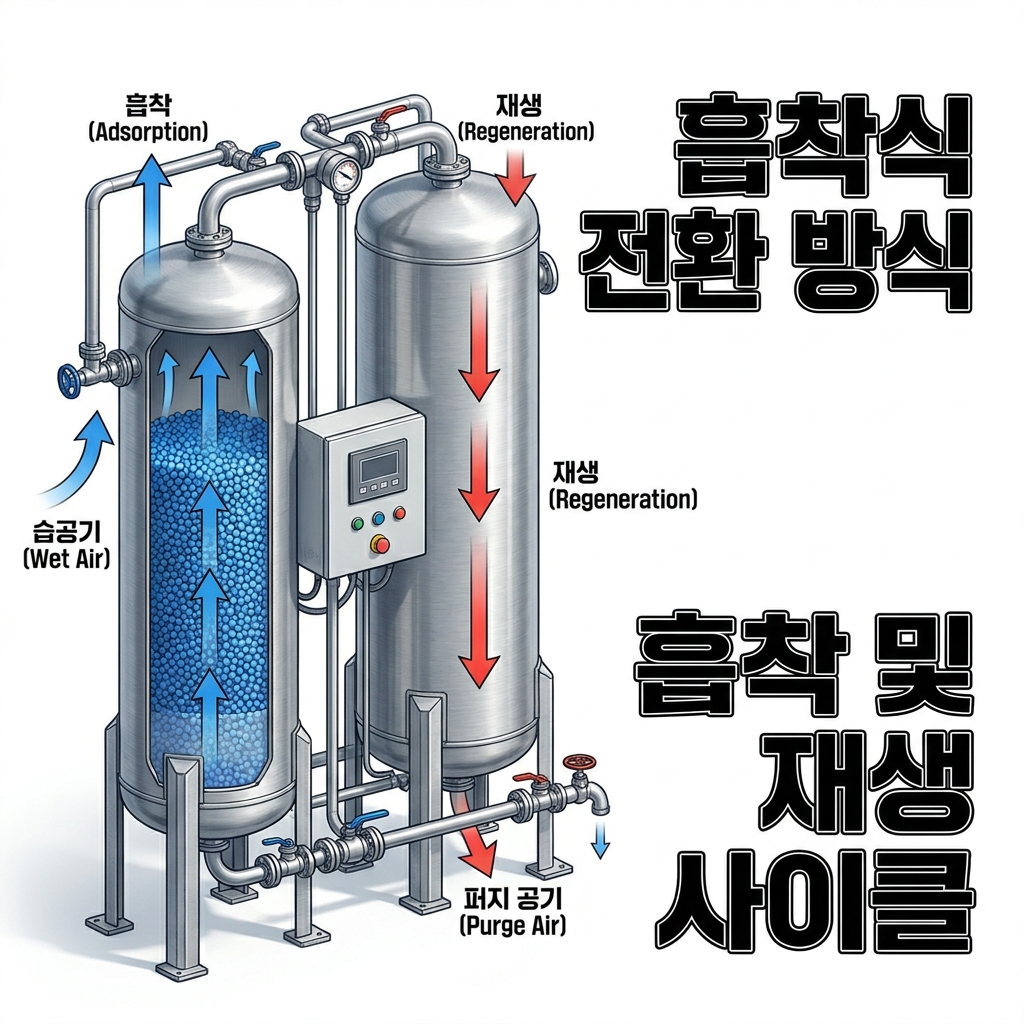

흡착식 드라이어: 흡착제 상태와 전환 밸브 작동

흡착식 드라이어는 두 개의 타워가 교대로 작동하며 수분을 흡수합니다. 이때 전환 밸브(Shuttle Valve)가 정확한 타이밍에 작동하는지 확인하는 것이 보수점검의 1순위입니다. 밸브 동작이 불확실하면 양쪽 타워가 동시에 열리거나 닫혀 압력 손실이나 제습 불량을 일으킵니다. 또한, 하단에 위치한 소음기에서 공기가 배출될 때 소리가 너무 작거나 크다면 흡착제의 분진으로 인한 막힘을 의심해 보아야 합니다.

2. 주요 고장 현상 및 발생 기전 심층 분석

현장에서 가장 빈번하게 발생하는 고장은 결국 '배관에 물이 나오는 현상'으로 귀결됩니다. 그 원인을 물리적 관점에서 파헤쳐 보겠습니다.

• 이슬점(노점) 상승 현상: 냉동식의 경우 과부하(공기 유량 과다) 또는 냉매 누설이 주원인입니다. 흡착식의 경우 흡착제(데시칸트)가 오일에 오염되어 흡착 능력을 잃었을 때 발생합니다. 특히 전단의 미스트 세퍼레이터가 제 기능을 못 해 오일이 흡착제로 넘어가면 흡착제 전체를 교체해야 하는 막대한 비용 손실이 발생합니다.
• 비정상적인 압력 강하(Pressure Drop): 드라이어 내부의 열교환기나 필터 엘리먼트가 오염물로 막혔을 때 발생합니다. 이는 콤프레서의 가동 시간을 늘려 전기료 상승의 주범이 됩니다. 드라이어 입구와 출구의 압력 차이를 상시 모니터링하여 막힘 여부를 판단해야 합니다.
• 드레인 시스템 불량: 제습된 물을 밖으로 버려주는 오토 드레인이 막히면 드라이어 내부에 물이 가득 차게 됩니다. 이 상태에서는 아무리 냉각 성능이 좋아도 물이 공기와 함께 휩쓸려 나가게 되므로, 가장 단순하지만 가장 치명적인 고장 원인이 됩니다.

3. 실무 엔지니어를 위한 고장 대책 및 관리 전략

에어 드라이어 고장은 예방이 최우선이며, 고장 시에는 논리적인 단계별 조치가 필요합니다.

설치 환경 개선 및 응축기 청소

드라이어는 열을 배출하는 기계입니다. 벽면에 너무 붙어 있거나 환기가 안 되는 컴프레서실에 있으면 과열로 인해 가동이 중단됩니다. 주변 온도를 항상 40도 이하로 유지할 수 있도록 환기 시설을 보강하고, 매일 작업 시작 전 응축기 핀의 상태를 확인하여 에어로 불어내는 습관이 고장 대책의 핵심입니다.

흡착제 교체 주기 및 전단 필터 관리

흡착식 드라이어의 수명은 전단 필터가 결정합니다. 오일 미스트가 유입되지 않도록 고성능 마이크로 필터를 반드시 설치하고 주기적으로 교체해야 합니다. 흡착제의 경우 일반적으로 2~3년 주기로 교체를 권장하지만, 노점계 수치가 급격히 변동한다면 즉시 샘플을 채취하여 오염 및 분진 발생 여부를 확인해야 합니다.

결론: 건조한 공기가 설비의 정밀도를 완성합니다

에어 드라이어는 공기압 시스템의 신뢰성을 지탱하는 보이지 않는 기반입니다. 냉매 압력을 체크하고, 응축기를 청소하며, 전환 밸브의 타이밍을 확인하는 사소한 관리 포인트들이 모여 설비의 돌발 정지를 막고 제품의 품질을 높입니다. 특히 계절 변화에 따른 부하 변동을 미리 예측하여 드라이어의 가동 상태를 조절하는 능력이 실무 전문가의 진가를 결정합니다. 오늘 다룬 내용을 바탕으로 여러분의 현장을 더욱 건조하고 쾌적하게 유지하시길 바랍니다. 다음 시간에는 배관 내 오염물을 최종적으로 차단하는 메인라인 필터의 보수점검에 대해 심층 분석해 보겠습니다.
