애프터쿨러 보수점검 및 고장 대책: 시스템의 열을 다스리는 첫 번째 방어선

설비 보수 수리 가이드: 고온의 압축공기를 냉각하고 시스템의 신뢰성을 확보하는 관리 전략

공기 압축기에서 토출된 공기는 단순한 기체가 아니라 약 70도에서 100도에 달하는 고온의 에너지 덩어리입니다. 이 뜨거운 에너지가 그대로 시스템에 유입되면 밸브의 씰을 경화시키고 에어 드라이어에 과도한 부하를 주어 결국 공정 전체의 마비를 초해합니다. 애프터쿨러는 이러한 고온의 공기를 냉각시켜 수분을 응축하고 후단 기기들을 보호하는 '시스템의 첫 번째 방어선'입니다. 하지만 애프터쿨러 역시 가혹한 환경에서 작동하기에 정기적인 보수점검이 소홀해지면 순식간에 골칫덩이로 변하곤 합니다. 오늘은 애프터쿨러의 냉각 성능 저하 원인부터 실무자가 반드시 챙겨야 할 고장 대책까지 5,000자급 초고밀도 분석으로 완벽하게 정리해 보겠습니다.

1. 애프터쿨러 보수점검의 핵심 체크포인트

애프터쿨러의 상태를 확인하는 것은 복잡한 분해 작업 이전에 육안 점검과 온도 측정만으로도 충분히 가능합니다.

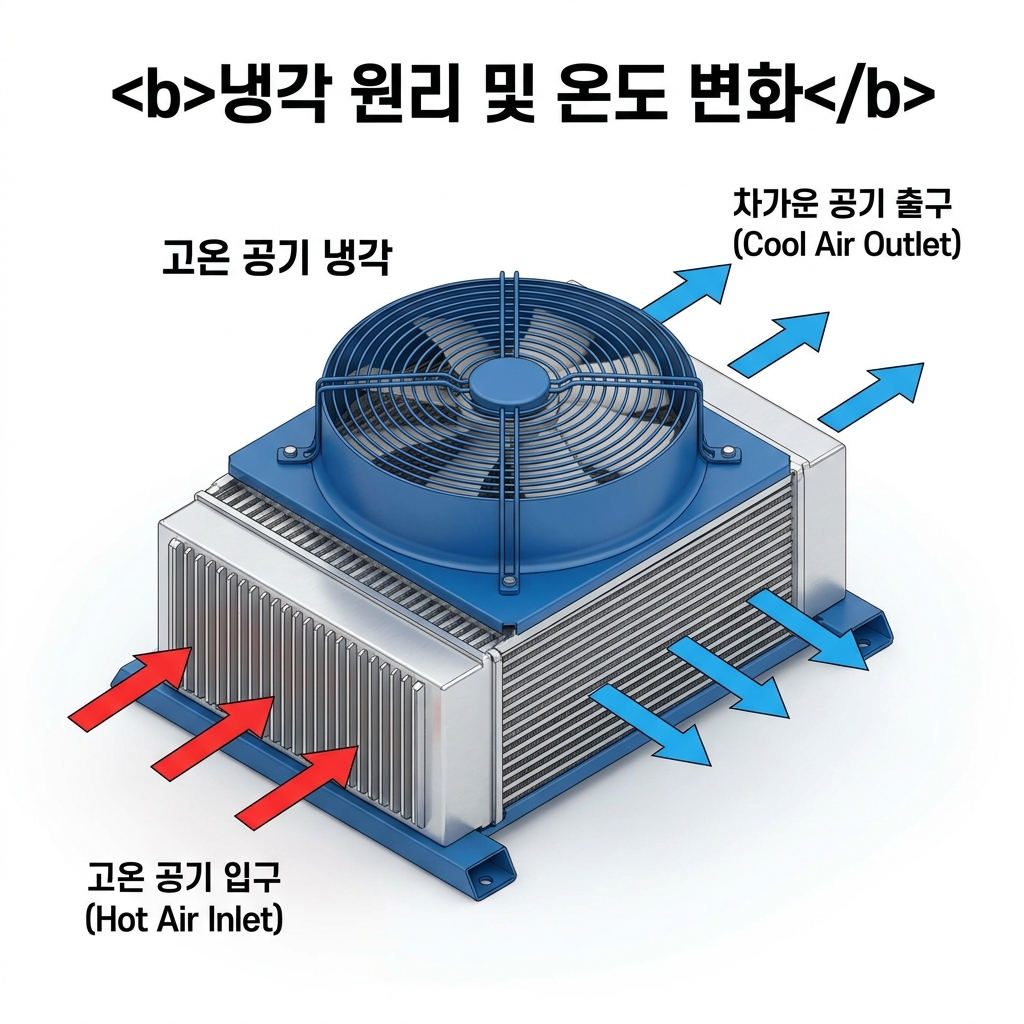

입·출구 온도차 확인

가장 기본적이면서도 확실한 점검 방법은 입구와 출구의 온도차를 측정하는 것입니다. 정상적인 공랭식 애프터쿨러라면 출구 공기 온도가 대기 온도보다 약 10도에서 15도 이내로 유지되어야 합니다. 만약 출구 온도가 이보다 높다면 냉각 효율이 급격히 저하된 상태로 판단하고 냉각 핀의 오염이나 팬의 성능을 즉시 점검해야 합니다.

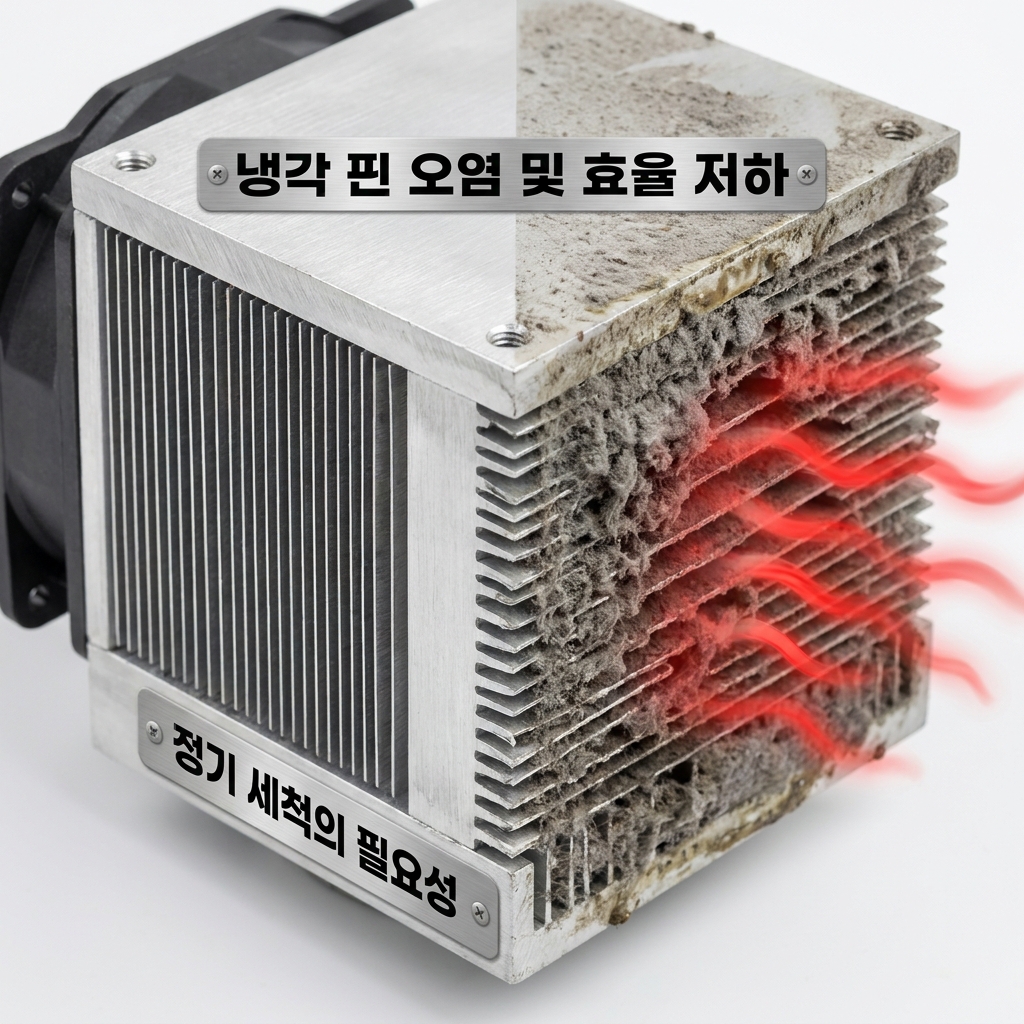

냉각 핀과 튜브의 오염 상태

공랭식의 경우 알루미늄 핀 사이에 먼지나 오일 찌꺼기가 끼면 열교환 성능이 기하급수적으로 떨어집니다. 특히 화성이나 동탄 등 공업 단지가 밀집한 지역의 외부 대기에는 미세 먼지가 많아 한 달만 관리가 소홀해도 핀이 꽉 막힐 수 있습니다. 수랭식이라면 내부 튜브의 스케일 퇴적 여부를 확인하는 것이 보수점검의 핵심입니다.

2. 주요 고장 현상과 물리적 원인 분석

현장에서 발생하는 애프터쿨러의 고장은 크게 냉각 불량, 누설, 막힘의 세 가지 범주로 나뉩니다.

• 냉각 성능의 급격한 저하: 주로 냉각 팬 모터의 결함이나 벨트의 슬립, 혹은 수랭식에서의 냉각수 유량 부족이 원인입니다. 공기가 충분히 식지 않으면 하류의 에어 드라이어 내부로 뜨거운 공기가 유입되어 드라이어의 증발기 온도가 상승하고, 결과적으로 시스템 전체에 응축수가 쏟아지는 대참사로 이어집니다.
• 압축공기 및 냉각수 누설: 튜브와 매니폴드의 체결부 씰이 경화되거나, 수랭식의 경우 내부 튜브에 핀홀이 발생하여 공기와 냉각수가 섞이는 현상입니다. 이는 컴프레서 오일이 냉각수에 섞여 나오는 수질 오염 문제까지 야기할 수 있어 즉각적인 보수 수리가 필요합니다.
• 내부 통로 막힘: 장시간 관리가 되지 않은 시스템에서는 탄화된 오일 슬러지가 애프터쿨러 내부 관로를 좁게 만듭니다. 이는 압력 강하를 유발하여 콤프레서의 부하를 높이고 에너지 비용을 상승시키는 주범이 됩니다.

3. 실무자를 위한 고장 대책 및 예방 정비 가이드

고장이 발생한 후 대처하는 것보다, 고장을 미연에 방지하는 체계적인 관리 프로세스가 중요합니다.

정기적인 세척과 에어 블로잉

공랭식 애프터쿨러는 최소 주 1회 압축공기를 이용하여 냉각 핀의 먼지를 불어내야 합니다. 오염이 심할 경우에는 전용 세척제를 사용하여 핀이 손상되지 않도록 주의하며 고압 세척을 병행하는 것이 좋습니다. 세척 시 핀이 굽혀지면 풍량이 감소하므로 핀 콤(Fin Comb)을 사용하여 교정해 주는 섬세함이 필요합니다.

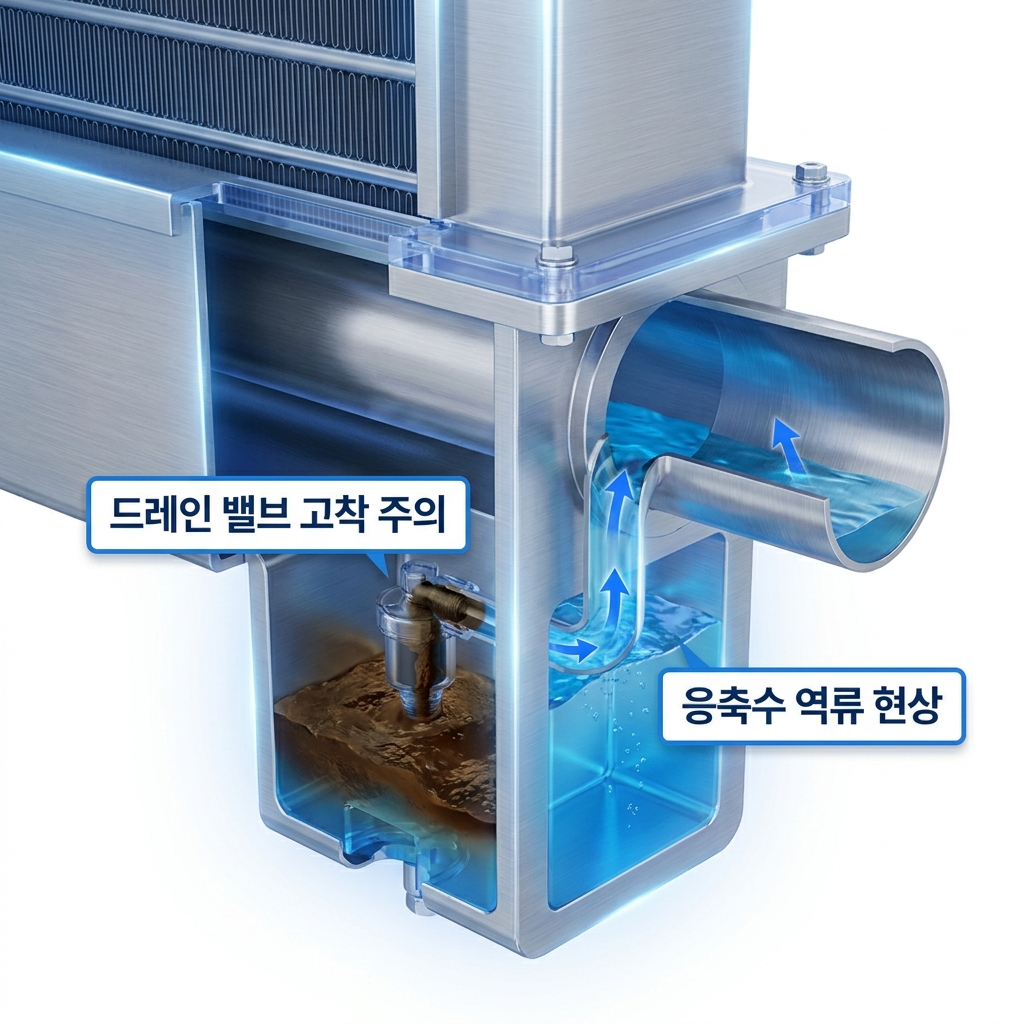

드레인 밸브의 정상 작동 확인

애프터쿨러 하단에는 냉각 과정에서 발생한 수분을 배출하기 위한 드레인 트랩이나 오토 드레인 밸브가 설치되어 있습니다. 이 밸브가 고착되어 물이 빠지지 않으면 애프터쿨러 내부에 물이 차오르게 되고, 결국 냉각 효율을 떨어뜨릴 뿐만 아니라 배관을 통해 대량의 물이 넘어가는 원인이 됩니다. 매일 수동으로 드레인 상태를 확인하여 밸브의 작동 신뢰성을 확보해야 합니다.

결론: 작은 관리가 거대한 시스템 고장을 막습니다

애프터쿨러는 공기압 시스템의 거대한 에너지 흐름에서 가장 먼저 열을 식히고 정화의 기틀을 마련하는 장치입니다. 입·출구 온도를 체크하는 사소한 습관과 주기적인 냉각 핀 청소만으로도 시스템 전체 고장의 50% 이상을 예방할 수 있습니다. 오늘 정리한 보수점검 포인트를 여러분의 설비 관리 매뉴얼에 적용하여 더 안정적이고 효율적인 현장을 만들어 가시길 바랍니다. 다음 시간에는 에너지의 저장소이자 맥동의 조절자인 공기압 탱크의 보수점검에 대해 알아보겠습니다.
