공기압 시스템의 3대 오염물: 시스템 수명을 결정짓는 불청객의 정체 분석

공기질 관리의 출발점: 수분, 유분, 고형 입자의 물리적 성질과 발생 원인 심층 고찰

산업 자동화의 현장에서 공기압 에너지는 깨끗하고 안전한 동력원으로 사랑받고 있습니다. 하지만 우리가 사용하는 압축공기가 항상 순수할 것이라는 믿음은 매우 위험한 착각입니다. 대기 중의 공기를 흡입하여 고압으로 응축하는 과정에서, 보이지 않던 수많은 이물질이 농축되어 시스템 내부로 유입되기 때문입니다. 공기압 시스템의 고장 원인 중 약 80% 이상이 불량한 공기질에서 기인한다는 통계는 오염물 관리의 중요성을 여실히 보여줍니다. 정밀한 솔레노이드 밸브가 갑자기 고착되거나 실린더의 응답성이 떨어지는 현상은 단순히 기계적 노후화가 아니라, 시스템 내부를 떠도는 오염물질들의 물리적·화학적 작용의 결과입니다. 보수 수리의 패러다임을 예방 정비로 전환하기 위해서는 먼저 우리 시스템을 위협하는 오염물의 정체가 무엇인지 명확히 파악해야 합니다. 오늘은 공기압 시스템의 3대 오염물인 수분, 유분, 고형 입자의 발생 기전과 물리적 특성을 전문가의 시각에서 심층적으로 분석해 보겠습니다.

1. 수분: 대기에서 유입되는 가공할만한 응축 에너지

수분은 공기압 시스템에서 가장 흔하면서도 관리하기 까다로운 오염물입니다. 이는 공기가 가진 고유의 습도 조절 능력과 열역학적 변화 때문입니다.

대기 흡입과 농축 과정의 비밀

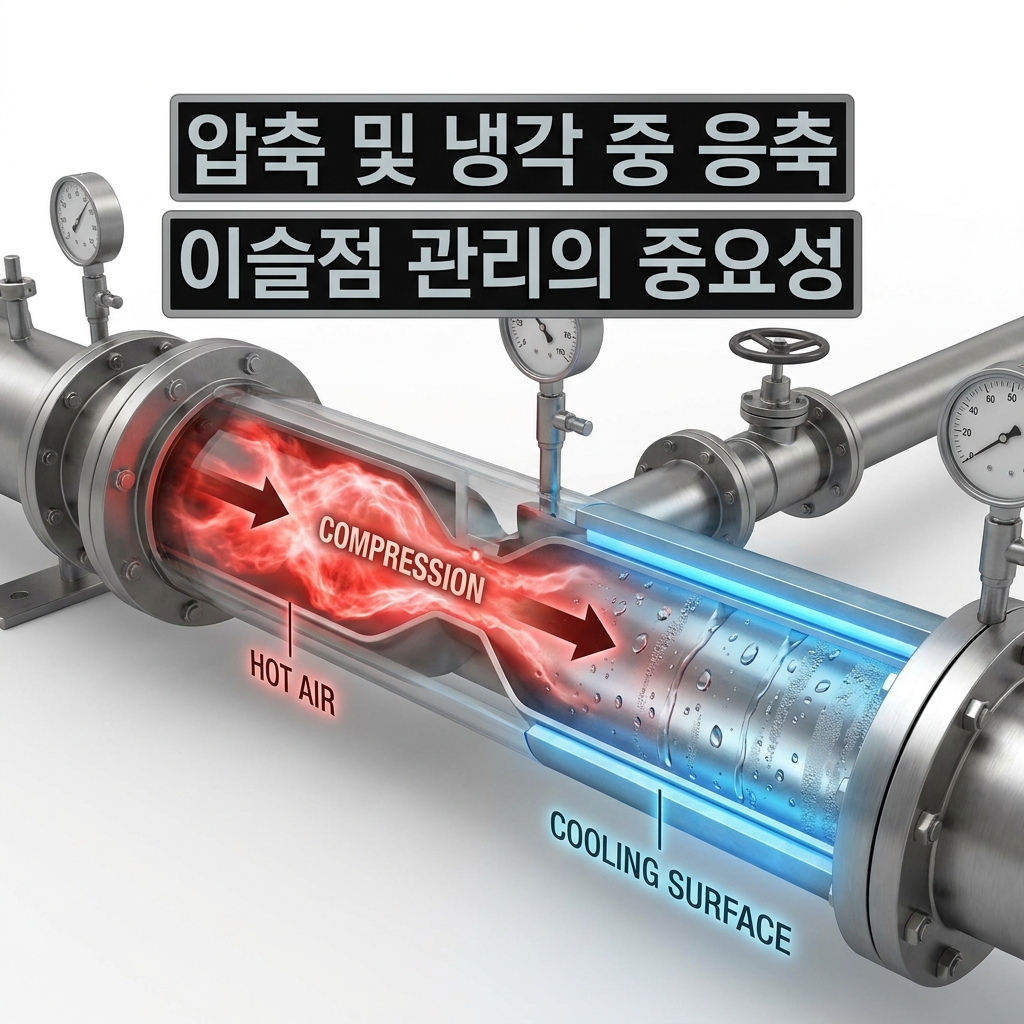

우리가 숨 쉬는 공기는 항상 일정량의 수증기를 포함하고 있습니다. 공기 압축기가 공기를 0.7MPa(약 7bar)로 압축하게 되면, 공기의 부피는 8분의 1 수준으로 줄어듭니다. 이때 공기가 머금고 있던 수증기 역시 8배로 농축됩니다. 문제는 공기가 수증기를 품을 수 있는 능력(포화 수증기량)은 부피가 줄어들어도 온도에만 비례한다는 점입니다. 압축 과정에서 온도가 상승할 때는 수증기 형태로 존재하지만, 배관을 타고 흐르며 온도가 낮아지는 순간 수증기는 액체 상태인 응축수로 변하게 됩니다. 이 현상은 고성능 컴프레서조차 피할 수 없는 물리적인 숙명과도 같습니다.

습도와 이슬점의 실무적 이해

현장에서 공기질을 평가할 때 가장 중요한 척도는 이슬점(Dew Point)입니다. 이슬점은 공기 중의 수증기가 물방울로 맺히기 시작하는 온도를 의미합니다. 압축공기의 이슬점이 현재 배관 주위의 온도보다 높다면, 배관 내부에는 끊임없이 물이 고이게 됩니다. 특히 여름철 다습한 환경에서는 시간당 수 리터의 물이 탱크와 배관에 쌓일 수 있으며, 이는 단순히 습기를 넘어 시스템의 안정성을 무너뜨리는 거대한 물리적 부하가 됩니다.

2. 유분: 기계적 윤활제에서 시스템의 독으로의 변모

유분 오염은 주로 급유식 컴프레서의 작동 과정에서 발생하며, 기체와 액체가 섞인 복잡한 형태로 시스템에 침투합니다.

컴프레서 유분의 유출 경로

대부분의 산업용 스크류 압축기는 압축 효율을 높이고 열을 식히기 위해 오일을 분사하는 급유식(Oil-flooded) 방식을 채택합니다. 압축 과정에서 미세한 오일 방울이 압축공기와 섞이게 되는데, 1차적으로 오일 세퍼레이터를 거치지만 아주 미세한 에어로졸 상태의 오일 미스트는 필터를 뚫고 배관으로 흘러나갑니다. 이 오일은 초기에는 기계 장치를 보호하는 윤활제처럼 보일 수 있으나, 시스템 전체로 퍼져 나가는 순간부터는 치명적인 오염물질로 돌변합니다.

화학적 변질과 타르의 생성

압축기에서 배출된 유분은 고온의 압축 열과 수분, 그리고 공기 중의 산소와 반응하여 산화됩니다. 이 화학적 변화를 거친 오일은 본래의 윤활 기능을 잃고 끈적끈적한 타르(Tar)나 니스(Varnish) 형태의 슬러지로 변합니다. 이러한 슬러지는 밸브 내부의 정밀한 틈새에 달라붙어 스풀의 움직임을 방해하거나, 고무 씰의 재질을 변형시켜 팽창하게 만드는 등 기구적인 고장을 유발하는 가장 고약한 원인 중 하나입니다.

3. 고형 입자: 시스템 내부를 갉아먹는 보이지 않는 연마제

먼지와 녹 조각 등으로 대표되는 고형 입자는 외부 유입과 내부 발생이라는 두 가지 경로를 통해 시스템을 위협합니다.

외부 대기 중의 미세 먼지 유입

컴프레서가 흡입하는 대기 중에는 수많은 미세 먼지와 연마 성분이 포함되어 있습니다. 컴프레서의 흡입 필터가 1차적으로 걸러주지만, 수 마이크론(μm) 단위의 초미세 입자들은 필터를 통과하여 압축공기와 함께 순환합니다. 이러한 입자들은 고속으로 움직이는 공기 흐름 속에서 마치 샌드 블라스트(Sand Blast)와 같이 기계 내부 벽면을 타격하여 마모를 가속화합니다.

내부 생성 오염물: 녹과 마모 입자

수분에 의해 부식된 강관 내부의 녹 찌꺼기나, 수명이 다한 실린더 씰의 파편들은 시스템 내부에서 자생적으로 발생하는 고형 오염물입니다. 특히 노후된 공장의 배관 시스템은 거대한 오염원 그 자체입니다. 배관 진동이나 압력 변동이 발생할 때마다 벽면에 붙어 있던 녹 조각들이 떨어져 나와 하부의 정밀 제어 밸브로 쏟아져 들어갑니다. 이러한 입자들은 밸브의 미세 통로를 폐쇄하거나 씰에 상처를 내어 영구적인 손상을 입히는 주범입니다.

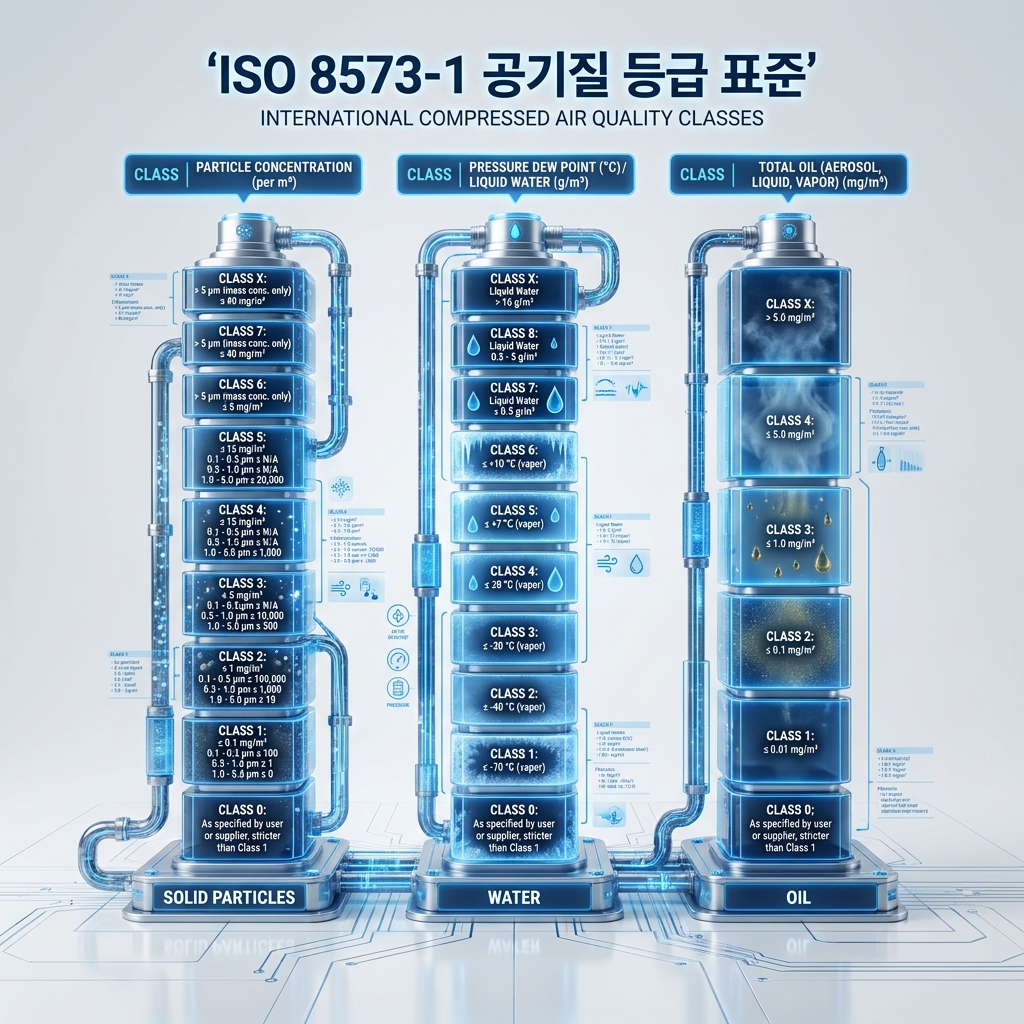

4. 공기질의 척도: ISO 8573-1 국제 표준의 이해

오염물을 관리하기 위해서는 주관적인 판단이 아닌 객관적인 데이터가 필요합니다. 전 세계적으로 통용되는 ISO 8573-1 표준은 공기질 등급을 결정하는 기준입니다.

• 입자 크기 및 농도: 0.1~5.0 마이크론 사이의 고형 입자가 세제곱미터당 몇 개 포함되어 있는지를 등급화합니다.
• 수분 이슬점 등급: 압력 이슬점이 몇 도인지에 따라 1등급부터 9등급까지 분류하여, 특정 공정(반도체, 식품 등)에서 요구되는 건조도를 규정합니다.
• 오일 농도 등급: 공기 중에 포함된 오일 성분의 총량을 밀리그램(mg/m³) 단위로 측정하여 오염도를 수치화합니다.

결론: 적의 정체를 알아야 승리할 수 있습니다

공기압 시스템 관리의 첫 번째 관문은 우리 눈에 보이지 않는 공기 속 오염물들의 물리적 성질과 발생 원인을 명확히 이해하는 것입니다. 수분, 유분, 고형 입자는 각각 다른 경로를 통해 유입되지만, 종국에는 시스템의 신뢰성을 무너뜨린다는 하나의 목표로 움직입니다. 오늘 살펴본 이 오염물들이 실제 시스템 내에서 어떤 파괴적인 행동을 하는지는 이어지는 오염물의 영향 편에서 더 구체적으로 다루겠습니다. 공기질 관리는 선택이 아닌 생존의 문제입니다.
