공기압 제어의 핵심 파라미터 '압력'의 물리학과 실무 응용

기술적 통찰: 힘의 근원인 압력을 지배하는 물리 법칙과 시스템 최적화 전략

공기압 시스템에서 '압력'은 인간의 혈압과도 같습니다. 너무 높으면 시스템에 무리가 가고, 너무 낮으면 기계는 무기력해집니다. 엔지니어에게 압력이란 단순히 게이지의 숫자가 아니라, 밀폐된 공간 내에서 공기 분자들이 벽면을 밀어내는 에너지의 밀도를 의미합니다. 이 압력을 어떻게 제어하고 배분하느냐에 따라 수 톤의 무게를 들어 올리는 파괴력이 나오기도 하고, 깃털처럼 가벼운 정밀 핸들링이 가능해지기도 합니다. 오늘은 공기압의 가장 근본적인 에너지 단위인 압력의 물리적 정의부터 실무 설계의 핵심인 파스칼의 원리까지 심도 있게 파헤쳐 보겠습니다.

1. 압력의 물리적 본질과 발생 메커니즘

물리학적으로 압력은 '단위 면적에 수직으로 작용하는 힘'으로 정의됩니다. 하지만 공기압 실무자의 시각에서는 이를 '에너지의 집중도'로 해석하는 것이 더 정확합니다.

분자 운동론적 관점에서의 압력

닫힌 용기 속의 공기 분자들은 초속 수백 미터의 빠른 속도로 끊임없이 움직입니다. 이 분자들이 용기 벽면에 충돌할 때 발생하는 충격력의 총합이 바로 압력입니다. 우리가 컴프레서를 이용해 공기를 압축한다는 것은, 제한된 공간 안에 더 많은 분자를 집어넣어 벽면에 충돌하는 횟수를 폭발적으로 늘리는 행위입니다. 따라서 압력은 온도와 밀도에 정비례하는 성질을 가집니다.

압력 전달의 균일성

기체는 액체와 마찬가지로 유체에 속하므로, 밀폐된 용기 내의 압력은 모든 방향에서 동일하게 작용합니다. 이는 배관이 아무리 복잡하게 얽혀 있어도 시스템 전체에 에너지를 고르게 전달할 수 있는 공기압만의 강력한 장점이 됩니다. 하지만 공기는 압축성이 크기 때문에 압력이 전달되는 속도가 음속 수준으로 제한된다는 점을 설계 시 반드시 염두에 두어야 합니다.

2. 파스칼의 원리와 실린더 추력 계산의 실무

공기압 설계의 성경과도 같은 원리가 바로 파스칼의 원리입니다. 이를 통해 우리는 작은 압력으로도 거대한 물리적 힘을 만들어낼 수 있습니다.

힘의 증폭 메커니즘

파스칼의 원리에 따르면, 압력은 면적에 비례하여 힘을 발생시킵니다. 즉, 동일한 압력을 공급하더라도 실린더의 내경(면적)이 커지면 출력되는 힘은 기하급수적으로 증가합니다. 예를 들어 내경이 2배인 실린더를 사용하면 면적은 4배가 되어, 동일한 압력으로 4배의 무게를 들어 올릴 수 있게 됩니다. 이것이 바로 공기압 시스템이 산업 현장에서 무거운 물체를 다루는 핵심 원리입니다.

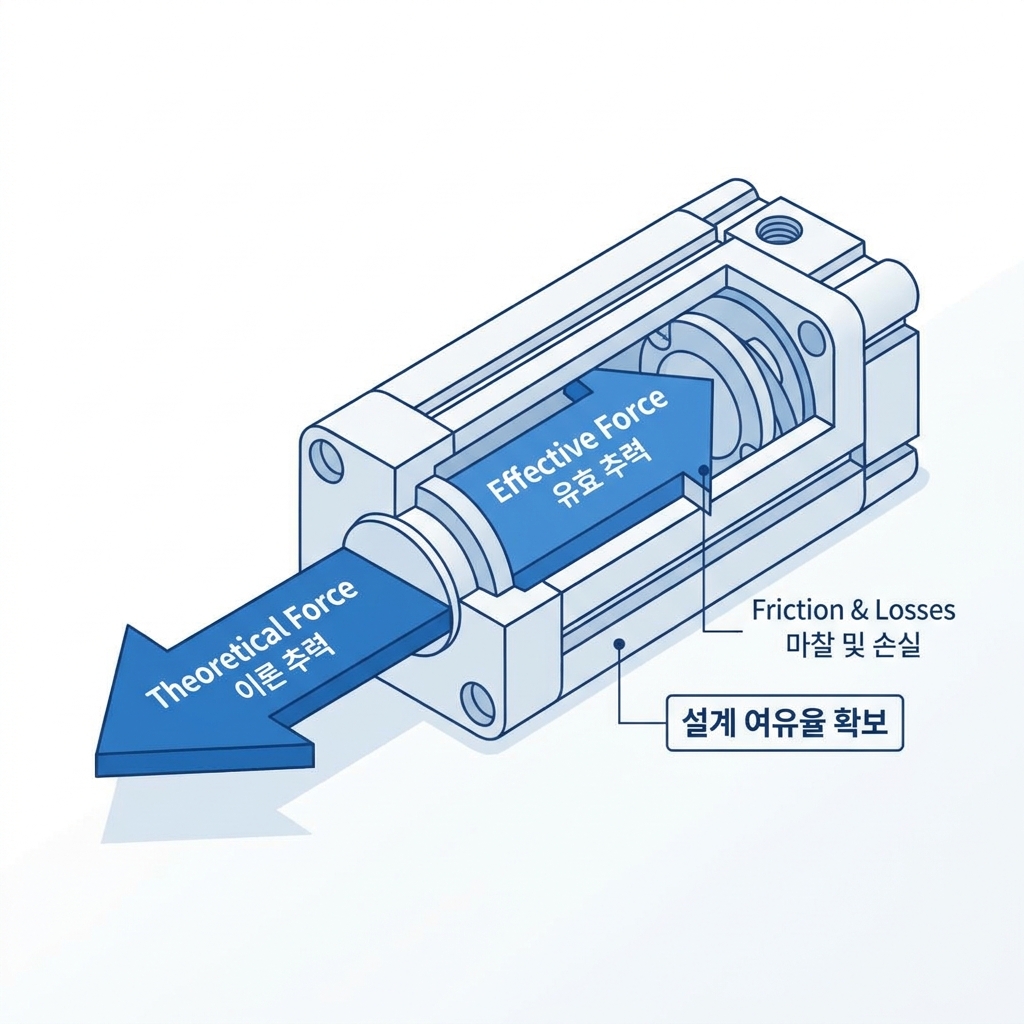

이론 추력과 실무 유효 추력의 차이

현장 엔지니어는 결코 계산기상의 이론치만을 믿어서는 안 됩니다. 실린더 내부의 피스톤 씰과 벽면 사이의 마찰력, 배관에서의 압력 손실, 그리고 공기의 압축성으로 인한 응답 지연 등을 고려해야 합니다. 통상적으로 이론 추력의 70~80% 정도를 '유효 추력'으로 산정하여 여유 있게 설계하는 것이 시스템의 신뢰성을 확보하는 지름길입니다.

3. 압력 관리의 난제: 손실과 트러블슈팅

에너지는 생산되는 순간부터 소멸의 과정을 겪습니다. 압력 관리의 핵심은 이 '손실'을 최소화하는 데 있습니다.

• 배관 압력 손실 (Pressure Drop): 공기가 배관을 타고 흐를 때 내부 마찰과 굴곡에 의해 압력이 깎여 나갑니다. 배관이 길어질수록, 굴곡이 많을수록 손실은 커집니다. 메인 라인보다 말단의 압력이 현저히 낮다면 배관 구경을 키우거나 루프 배관 설계를 검토해야 합니다.
• 누설(Leakage)의 치명타: 아주 미세한 바늘구멍 하나로 새 나가는 공기는 단순한 낭비를 넘어 시스템 전체의 압력 안정성을 무너뜨립니다. 특히 피팅 체결부나 밸브의 배기구에서 들리는 미세한 소음은 즉시 해결해야 할 '비용의 누수'입니다.
• 서지 압력 (Surge Pressure): 밸브가 급격히 닫힐 때 발생하는 압력의 튀어 오름 현상은 정밀 기기에 충격을 줍니다. 레귤레이터의 응답성과 체크 밸브의 적절한 배치가 필요한 이유입니다.

결론: 압력을 지배하는 자가 자동화를 지배합니다

압력은 공기압 시스템의 언어이자 힘의 실체입니다. 파스칼의 원리를 통해 힘을 증폭시키고, 세밀한 레귤레이팅을 통해 그 힘을 정제하며, 철저한 유지보수로 압력 손실을 막는 과정이 엔지니어링의 정수입니다. 보이지 않는 공기의 힘을 수치화하고 관리할 수 있을 때, 비로소 여러분의 설비는 완벽한 퍼포먼스를 보여줄 것입니다. 다음 시간에는 압력과 함께 시스템의 양대 축을 이루는 온도와 공기 상태에 대해 깊이 있게 다루어 보겠습니다.
