공기압의 3요소: 압력, 온도, 체적의 상호작용과 물리 법칙 심층 분석

기체역학의 기초: 상태 변화를 지배하는 보일-샤를의 법칙과 실무적 응용

공기압 시스템을 설계하고 운용하는 과정에서 마주치는 수많은 현상은 결국 세 가지 변수의 역동적인 상호작용으로 설명됩니다. 바로 압력, 온도, 그리고 체적(부피)입니다. 컴프레서 내부에서 공기가 압축될 때 왜 엄청난 열이 발생하는지, 반대로 에어건에서 공기가 분사될 때 왜 노즐이 차가워지는지는 모두 이 세 요소의 상관관계 속에 답이 있습니다. 이 물리적 원리를 정확히 이해하지 못하면 시스템 설계 시 예기치 못한 압력 강하나 결로 문제로 고생하게 됩니다. 오늘은 공기압 기술의 바이블과 같은 보일-샤를의 법칙을 중심으로, 기체의 상태 변화를 지배하는 물리적 메커니즘을 심층적으로 파헤쳐 보겠습니다.

1. 보일의 법칙: 압력과 체적의 반비례 관계

일정한 온도에서 기체의 부피는 압력에 반비례한다는 것이 보일의 법칙입니다. 이는 공기압 시스템에서 에너지를 '축적'하는 가장 근본적인 원리입니다.

에너지 밀도의 응축

실린더 내부의 피스톤이 공기를 누르면 체적은 줄어들고, 갇혀 있던 공기 분자들은 좁은 공간에서 벽면을 더 자주 때리게 됩니다. 이 과정에서 압력이 상승합니다. 체적을 절반으로 줄이면 압력은 두 배가 된다는 이 단순한 논리가 수 톤의 하중을 들어 올리는 공기압 추력의 근간이 됩니다.

실무적 관점의 체적 효율

공기는 액체와 달리 압축성이 매우 큽니다. 따라서 동일한 일을 수행하더라도 공기의 체적 변화를 정밀하게 예측해야 합니다. 에어 탱크의 용량을 결정할 때, 사용하고자 하는 최종 압력과 필요한 공기 소비량을 보일의 법칙에 대입하여 계산해야만 현장에서의 압력 부족 사태를 방지할 수 있습니다.

2. 샤를의 법칙: 온도와 체적의 정비례 관계

압력이 일정할 때 기체의 부피는 절대온도에 비례하여 팽창합니다. 공기압 시스템에서 '온도 관리'가 곧 '성능 관리'인 이유가 여기에 있습니다.

분자 운동의 활성화와 팽창

공기가 가열되면 분자들의 운동 에너지가 커지며 더 넓은 공간을 차지하려 합니다. 만약 공간이 고정된 파이프 내라면 이는 곧 압력 상승으로 이어집니다. 반대로 온도가 낮아지면 공기의 부피가 수축하며 시스템의 응답성이 느려지거나 의도한 힘을 내지 못하게 됩니다. 겨울철 실외에 설치된 공기압 설비들이 오작동하는 물리적 배경 중 하나가 바로 이 샤를의 법칙에 의한 수축 현상입니다.

절대온도(K) 적용의 중요성

샤를의 법칙을 계산할 때는 반드시 섭씨가 아닌 절대온도를 사용해야 합니다. 0도에서 10도로 변한 것은 10배가 된 것이 아니라, 273K에서 283K로 약 3.6% 변한 것임을 인지해야 정밀한 부피 변화 예측이 가능합니다.

3. 보일-샤를의 법칙: 압력, 온도, 체적의 통합적 이해

실제 현장에서는 압력, 온도, 체적이 동시에 변합니다. 이를 통합하여 설명하는 것이 보일-샤를의 법칙이며, 나아가 이상기체 상태 방정식으로 연결됩니다.

• 압축 시의 발열 현상 (단열 압축): 컴프레서가 공기를 급격히 압축하면 체적이 줄어드는 동시에 온도가 폭발적으로 상승합니다. 이는 보일-샤를의 법칙에 의해 압력 에너지가 열 에너지로 전환되는 현상입니다. 이 열을 식혀주지 않으면 하부 기기들의 씰이 경화되어 누설의 원인이 됩니다.
• 단열 팽창에 의한 냉각 효과: 실린더나 밸브에서 공기가 대기로 급격히 분사될 때, 압력이 낮아지며 온도가 급강하합니다. 한여름에도 배기구 주변에 성에가 끼는 현상이 바로 이 때문입니다. 이 온도 강하는 공기 중의 수분을 응축시켜 밸브 고착을 유발하는 주범이 됩니다.

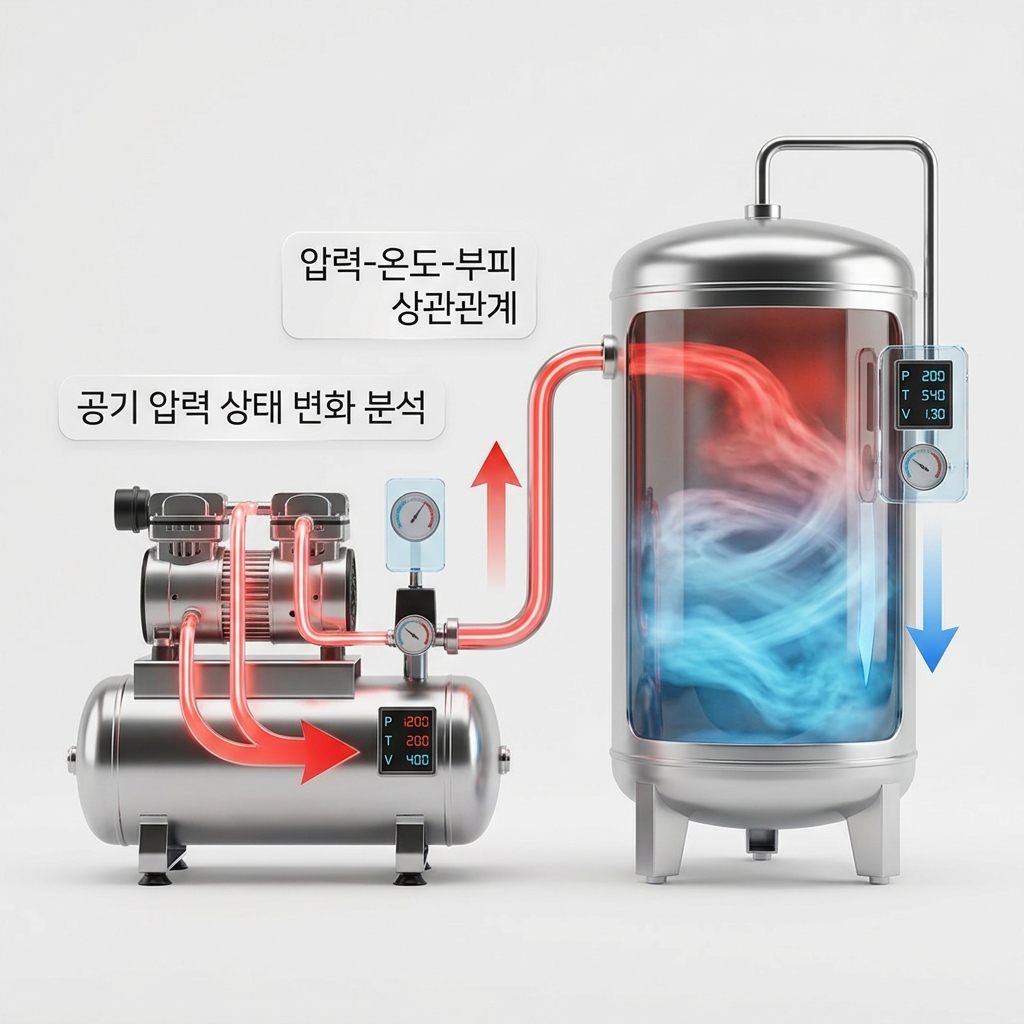

• 에어 탱크 내 압력 손실의 진실: 컴프레서에서 나온 뜨거운 공기가 탱크에서 식으면, 샤를의 법칙에 의해 체적이 줄어듭니다. 이는 게이지 상에서 압력이 떨어지는 현상으로 나타나며, 이를 고려하지 않은 설계는 현장에서 압력 부족 클레임으로 이어집니다.



결론: 물리적 상관관계가 설비의 성능을 결정합니다

압력, 온도, 체적은 서로 꼬리에 꼬리를 무는 관계입니다. 압축기의 발열을 관리하고, 분사 시의 결로를 예방하며, 온도 변화에 따른 압력 강하를 예측하는 것. 이 모든 과정이 보일-샤를의 법칙이라는 물리적 토대 위에서 이루어집니다. 보이지 않는 기체의 변화를 수치적으로 이해하고 다룰 수 있을 때, 비로소 여러분은 완벽한 공기압 시스템 전문가로 거듭날 수 있습니다. 다음 시간에는 공기압 기술의 또 다른 핵심, 공기의 흐름과 유량에 대해 분석해 보겠습니다.
