압축공기 청정화 시스템의 완벽 가이드: 고품질 에너지 네트워크 구축을 위한 설계 전략

설비 보수 수리의 종착역: 오염 차단을 넘어 고순도 공기를 생산하는 청정화 메커니즘 심층 분석

우리는 앞선 포스팅을 통해 공기압 시스템을 파괴하는 수분, 유분, 고형 입자의 무서운 실체를 확인했습니다. 하지만 적의 정체를 아는 것만으로는 부족합니다. 이제는 그들을 어떻게 효율적으로 차단하고, 우리 시스템에 흐르는 공기를 '고순도의 정제된 에너지'로 유지할 것인지에 대한 구체적인 해법을 논의해야 합니다. 압축공기 청정화 시스템은 단순히 필터 몇 개를 다는 작업이 아닙니다. 컴프레서에서 토출된 거친 공기가 여러 단계의 물리적·화학적 공정을 거치며 정제되는 유기적인 프로세스입니다. 이 시스템이 완벽하게 구축되어야만 설비의 수명이 연장되고, 생산 제품의 품질 신뢰성을 확보할 수 있습니다. 오늘은 청정화 시스템의 핵심 구성 요소인 애프터 쿨러, 드라이어, 필터 시스템의 배치 전략과 실무적 운영 노하우를 5,000자급 초고밀도 분석으로 다루어 보겠습니다.

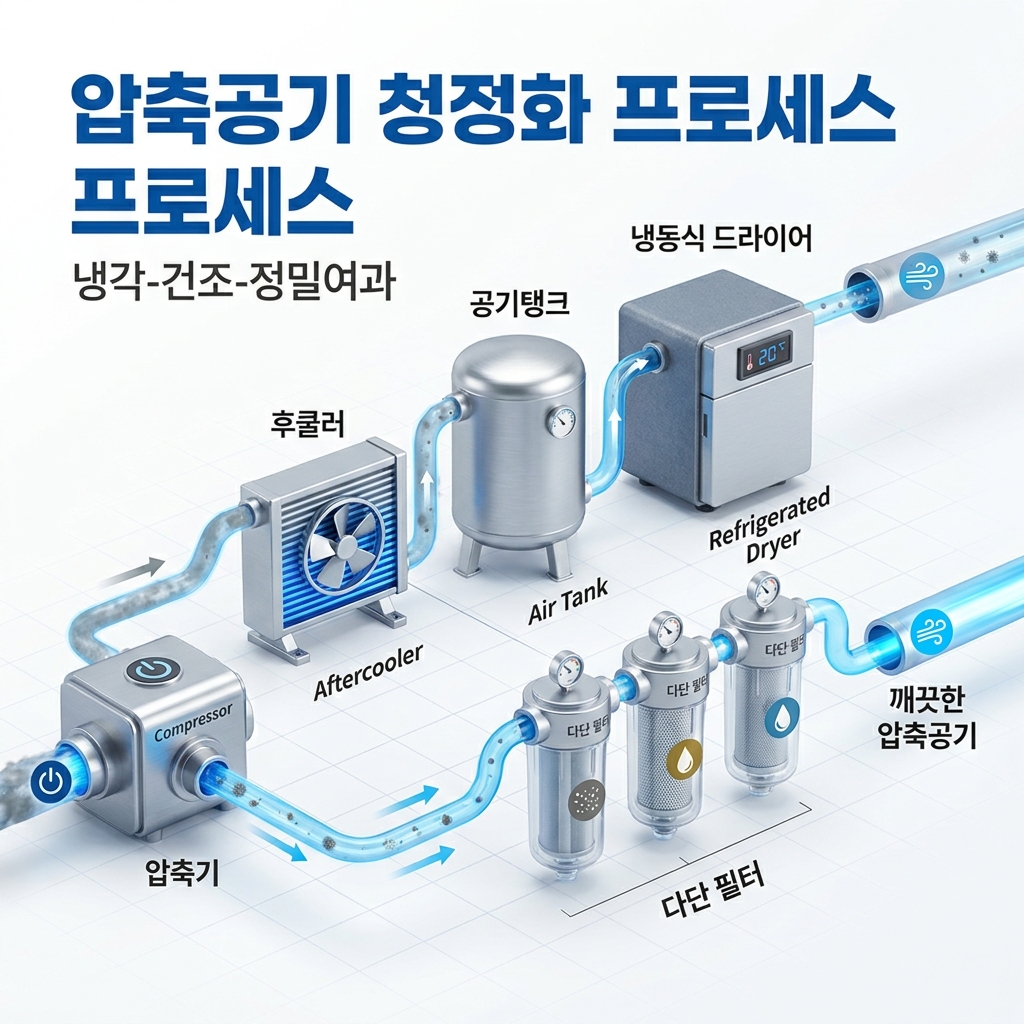

1. 1차 정제의 핵심: 애프터 쿨러와 에어 탱크의 전략적 운용

청정화의 시작은 뜨거운 압축 공기를 진정시키는 냉각 공정에서 시작됩니다. 온도를 제어하지 못하면 후단의 정밀 필터들은 제 기능을 수행할 수 없습니다.

애프터 쿨러의 열역학적 역할

컴프레서에서 갓 나온 공기는 약 70~100도에 달하는 고온 상태입니다. 이 상태의 공기는 엄청난 양의 수증기를 품고 있습니다. 애프터 쿨러는 이 뜨거운 공기를 대기 온도 수준으로 급격히 냉각시켜, 수증기를 액체 상태인 응축수로 강제 변환시키는 역할을 합니다. 전체 시스템에서 발생하는 수분의 약 70% 이상이 이 단계에서 걸러져야 합니다. 만약 애프터 쿨러의 성능이 저하되면 고온의 공기가 그대로 배관에 유입되어 정밀 기기의 고무 씰을 경화시키는 치명적인 원인이 됩니다.

에어 탱크를 통한 자연 침전과 맥동 방지

에어 탱크는 단순한 저장 용기가 아니라 거대한 중력 분리기의 기능을 수행합니다. 넓은 공간으로 유입된 공기는 유속이 급격히 느려지며, 공기보다 무거운 응축수와 굵은 입자들이 바닥으로 가라앉게 됩니다. 탱크 하단에 설치된 오토 드레인 밸브는 이렇게 모인 오염물을 자동으로 배출하여 시스템의 청결도를 1차적으로 확보합니다. 또한, 압력의 맥동을 흡수하여 후단 필터에 가해지는 물리적 충격을 완화하는 완충 지대 역할도 수행합니다.

2. 수분 제로에 도전하는 에어 드라이어 시스템

응축수를 제거한 후에도 공기 속에는 여전히 눈에 보이지 않는 수증기가 가득합니다. 이를 제거하는 과정이 바로 드라이어 공정입니다.

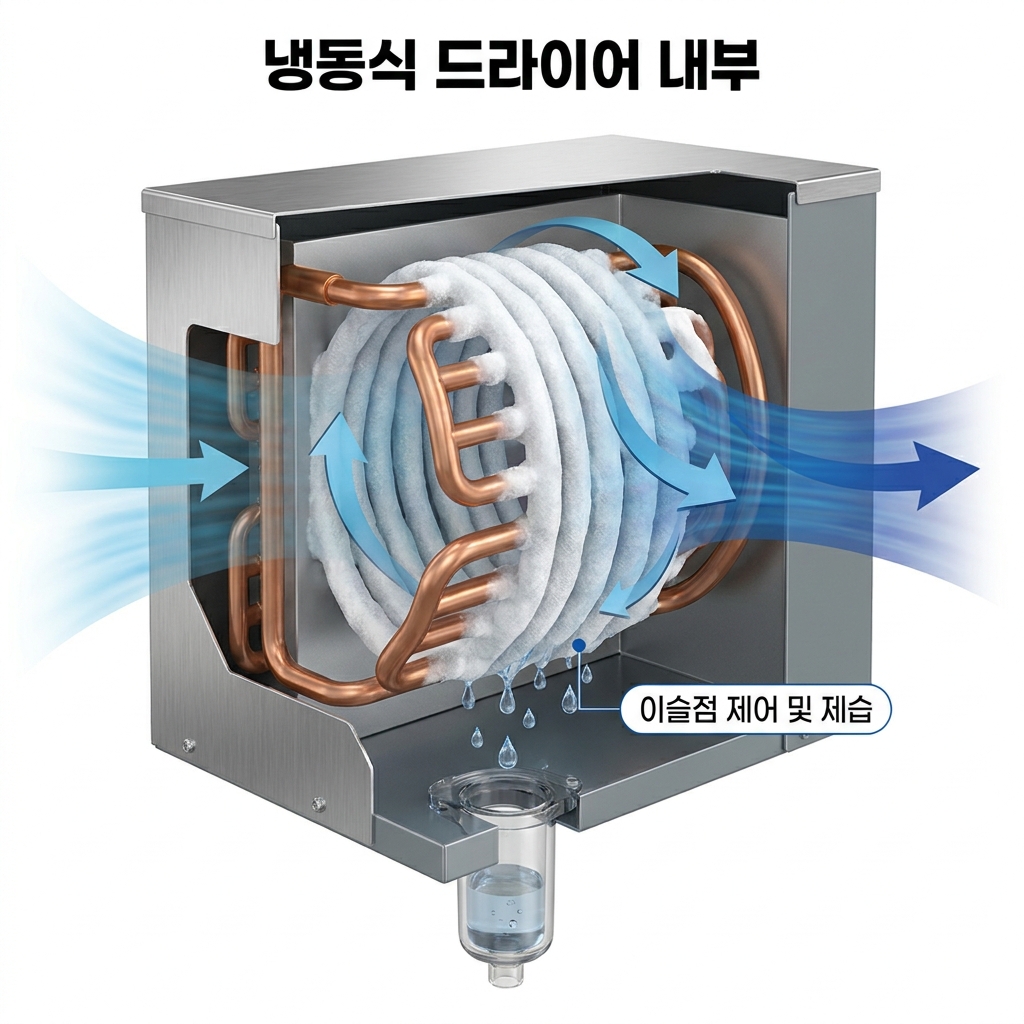

냉동식 드라이어의 보편적 효율성

가장 널리 쓰이는 냉동식 드라이어는 냉매를 이용해 압축공기를 3~10도 수준으로 냉각합니다. 이 온도에서 포화 수증기량이 낮아지며 발생하는 이슬을 분리해내는 방식입니다. 구조가 비교적 간단하고 유지비용이 저렴하여 일반적인 산업 현장의 표준으로 자리 잡고 있습니다. 하지만 주변 온도가 높은 여름철에는 냉동 사이클의 효율이 급격히 떨어질 수 있으므로 통풍이 잘되는 곳에 설치하는 것이 관리의 포인트입니다.

흡착식 드라이어와 초건조 공기 생산

반도체, 제약 공정처럼 극도의 건조함이 요구되는 곳에서는 실리카겔이나 활성 알루미나 같은 흡착제를 사용하는 흡착식 드라이어가 필수적입니다. 이 방식은 노점(이슬점)을 영하 40도에서 70도까지 낮출 수 있습니다. 두 개의 타워를 교대로 가동하며 재생과 흡착을 반복하는 메커니즘을 가지며, 초기 도입 비용과 유지비는 높지만 수분에 의한 오작동 가능성을 완벽에 가깝게 차단합니다.

3. 다단계 필터링: 입자와 유분을 차단하는 파수꾼

드라이어를 거친 깨끗한 공기라도 배관 내의 녹이나 오일 미스트로부터 자유롭지 못합니다. 이를 위해 다단계 필터링 체계가 구축되어야 합니다.

• 프리 필터와 라인 필터: 5~40마이크론 수준의 굵은 입자와 응축수를 걸러냅니다. 시스템의 가장 전단에 배치되어 후단의 정밀 필터들을 보호하는 1차 방어선 역할을 합니다.
• 미스트 세퍼레이터(유분 제거 필터): 0.01~0.1마이크론 단위의 초미세 오일 미스트를 응집시켜 제거합니다. 오일이 포함된 공기가 밸브에 도달하면 고착의 원인이 되므로, 정밀 제어 시스템에서는 반드시 중복 설치되어야 합니다.
• 마이크로 필터와 활성탄 필터: 최종 소비부 직전에 설치되어 초미세 입자와 냄새 성분까지 제거합니다. 식품 공장이나 도장 라인처럼 극도의 청정도가 요구되는 말단 부위에 배치하여 공기의 질을 최종 확정합니다.

4. 청정화 시스템의 실무 유지보수 및 효율 관리

설치만큼 중요한 것이 사후 관리입니다. 청정화 장비들은 관리가 소홀해지는 순간 오히려 거대한 오염원이 될 수 있습니다.

차압 관리를 통한 필터 교체 주기 판단

필터 엘리먼트에 이물질이 쌓이면 입구와 출구 사이에 압력 차이(차압)가 발생합니다. 차압이 커질수록 콤프레서는 더 많은 일을 해야 하므로 전기료가 상승하고 시스템 말단 압력은 떨어집니다. 차압계를 상시 확인하여 적정 시기에 엘리먼트를 교체하는 것이 에너지 절감의 핵심입니다.

드레인 시스템의 신뢰성 확보

아무리 좋은 청정화 장비라도 모인 물을 제때 버리지 못하면 무용지물입니다. 오토 드레인 밸브의 고착 여부를 매일 확인하고, 배출된 응축수에 오일 성분이 과다하지 않은지 체크하여 컴프레서의 이상 유무를 조기에 판단해야 합니다.

결론: 깨끗한 공기가 설비의 신뢰성을 완성합니다

압축공기 청정화 시스템은 공기압 자동화의 품질을 결정짓는 보이지 않는 기초입니다. 발생부터 소비까지 이어지는 체계적인 정제 프로세스를 구축하고, 이를 데이터 기반으로 철저히 유지보수할 때 비로소 여러분의 설비는 365일 멈추지 않는 강력한 신뢰성을 확보하게 될 것입니다. 1-1 시리즈를 통해 다룬 오염물 관리와 청정화 전략이 현장의 효율 개선에 실질적인 도움이 되길 바랍니다. 다음 장에서는 이러한 고품질 공기를 바탕으로 한 공기압 시스템의 구체적인 회로 설계에 대해 본격적으로 알아보겠습니다.
