미스트 세퍼레이터 및 냄새 제거 필터 보수점검 가이드: 극청정 공기를 위한 최종 방어선 관리법

설비 보수 수리 실무: 미세 오일 미스트와 가스성 악취를 완벽히 차단하고 정밀 공정의 품질을 지키는 유지보수 전략

메인라인 필터를 거쳐 큰 입자와 수분이 걸러진 압축공기라 할지라도, 여전히 눈에 보이지 않는 거대한 위험을 품고 있습니다. 바로 컴프레서에서 기화되어 넘어온 0.01~1마이크론 크기의 초미세 오일 에어로졸(미스트)과 타르 성분의 가스성 악취입니다. 일반 필터는 이러한 미세 유분을 그냥 통과시키며, 이는 결국 도장 공정의 도막 핀홀 유발, 식품 및 제약 라인의 성분 오염, 반도체 정밀 소자의 치명적 불량으로 직결됩니다. 미스트 세퍼레이터와 냄새 제거 필터(활성탄 필터)는 이러한 미세 오염원을 물리적 응집과 화학적 흡착으로 포획하는 최종 단계의 정밀 파수꾼입니다. 이 장치들은 고도로 정밀한 대신 오염 환경에 매우 민감하여 보수점검 주기를 조금만 놓쳐도 순식간에 포화되어 기능을 상실합니다. 오늘은 두 장치의 고유한 작동 원리부터 실무적인 유지보수 핵심 체크포인트, 그리고 현장 트러블슈팅 대책까지 초고밀도 정보로 상세히 고찰해 보겠습니다.

1. 미스트 세퍼레이터 및 냄새 제거 필터 보수점검의 핵심 체크포인트

최종 단에 위치한 필터들은 관리 소홀 시 하류 공정에 직접적인 테러를 가하게 됩니다. 실무자가 정기 순회 점검 시 반드시 확인해야 할 필수 요소를 정립합니다.

엘리먼트의 유분 포화 상태 및 변색 육안 확인

미스트 세퍼레이터의 엘리먼트는 미세한 오일 입자들을 서로 뭉치게 하여 큰 물방울로 만드는 응집(Coalescing) 방식을 사용합니다. 이 때문에 필터 내부에 유분이 과도하게 쌓이면 여과재가 오일에 완전히 젖어 포화 상태에 이릅니다. 하우징을 분해했을 때 엘리먼트 표면이 누렇게 변색되었거나 오일이 뚝뚝 떨어질 정도라면 이미 한계를 초과한 것입니다. 냄새 제거 필터의 활성탄 엘리먼트 역시 오일 미스트가 직접 유입되면 표면의 미세 기공이 기름막으로 덮여 마비되므로 변색 여부를 극도로 경계해야 합니다.

출구 측 잔류 냄새 및 관로 유분 점검

가장 직관적인 냄새 제거 필터의 점검법은 배기 패드의 공기 향을 주기적으로 확인하는 것입니다. 만약 미세한 오일 타르 냄새나 고약한 가스 향이 감지된다면 활성탄의 화학적 흡착 능력이 완전히 상실(破過, Breakthrough 상태)된 것으로 판단하고 즉시 보수 작업을 진행해야 합니다. 또한, 미스트 세퍼레이터 후단의 튜브 내벽을 깨끗한 천으로 닦았을 때 옅은 기름때가 묻어난다면 이미 필터링 기능이 무너진 상태입니다.

엄격한 차압 관리 시스템 운영

미세 필터는 메인라인 필터보다 조직이 훨씬 치밀하기 때문에 이물질 축적에 따른 차압 상승 곡선이 매우 가파릅니다. 미스트 세퍼레이터의 경우 차압이 0.05MPa에서 0.07MPa에 도달하면 엘리먼트 내부 구조가 압력에 의해 변형되기 시작하므로 신품 교체가 필수적입니다. 반면, 냄새 제거용 활성탄 필터는 가스 흡착 방식이므로 물리적 막힘이 거의 없어 차압이 잘 오르지 않습니다. 따라서 활성탄 필터는 차압계에만 의존해서는 안 되며 가동 시간 기준으로 관리해야 하는 실무적 차이점이 있습니다.

2. 주요 고장 현상 및 물리·화학적 발생 기전 분석

현장에서 마주하는 정밀 필터 계통의 부실은 단순 부품 고장을 넘어 생산 제품의 전량 폐기라는 막대한 경제적 손실로 이어집니다.

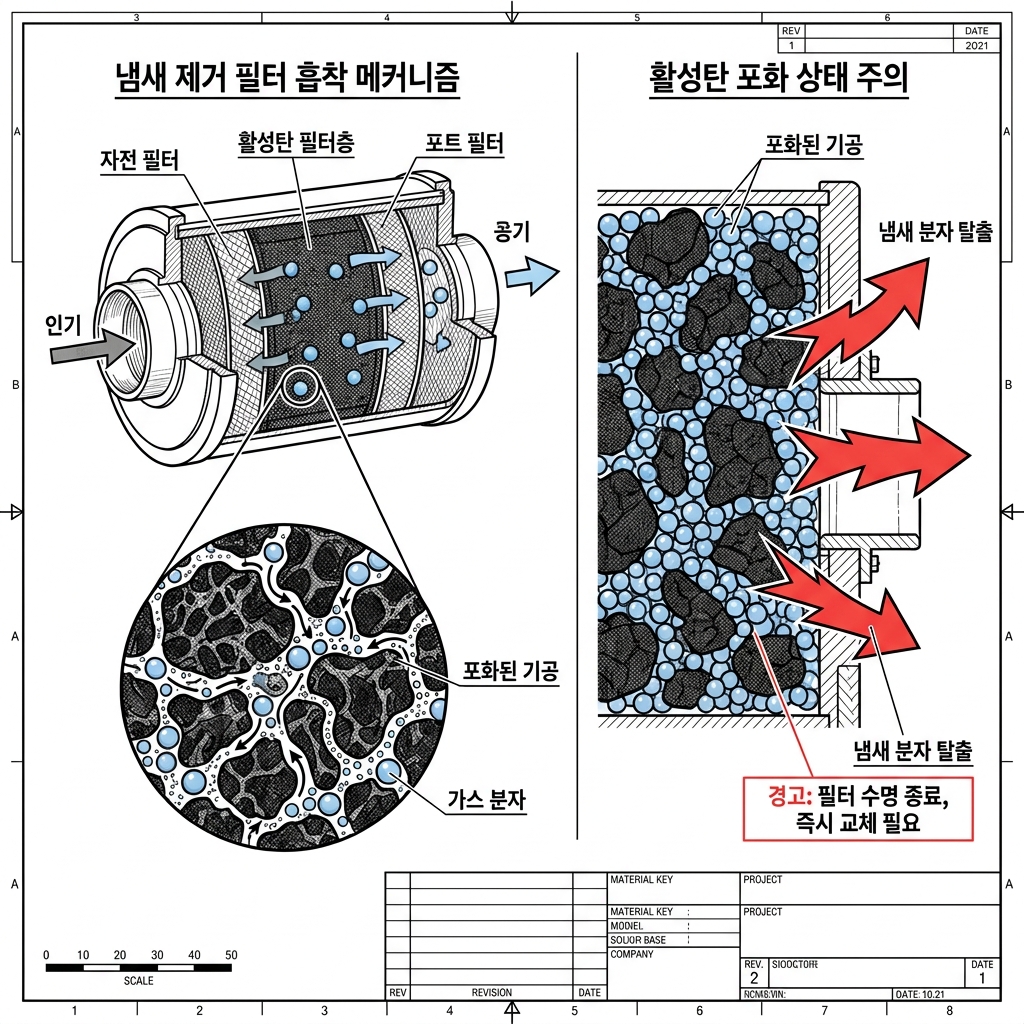

• 활성탄 포화로 인한 냄새 유출 및 제품 오염: 냄새 제거 필터 내부에 충진된 활성탄은 반데르발스 힘에 의해 가스 성분을 분자 단위로 흡착합니다. 그러나 흡착할 수 있는 총량(용량)이 정해져 있어, 일정 시간이 지나면 기공이 100% 꽉 차는 포화 상태가 됩니다. 이 상태를 방치하면 가스 성분이 필터를 그대로 통과하여 식품의 풍미를 해치거나 도장면에 화학 반응을 일으켜 외관 불량을 유발하게 됩니다.
• 유분 캐리오버에 의한 후단 필터 연쇄 마비: 전단의 미스트 세퍼레이터가 노후화되거나 오토 드레인이 막히면 응집된 오일 액적이 배출되지 못하고 그대로 넘쳐나는 캐리오버 현상이 발생합니다. 액체 상태의 오일 덩어리가 냄새 제거 필터로 곧장 유입되면 활성탄의 미세 다공성 구조를 순식간에 코팅하여 차단해 버립니다. 이는 활성탄 필터의 수명을 수개월에서 수일로 단축시키는 연쇄 파멸 고장의 전형적인 형태입니다.
• 순간 유량 과다로 인한 여과 효율 급강하: 공기압 장비가 순간적으로 대량의 공기를 소모할 때 필터 내부의 유속이 설계 기준치를 초과하게 됩니다. 유속이 지나치게 빨라지면 미스트 세퍼레이터 내부에서 미세 오일 입자들이 여과재 표면에 부딪혀 충돌·응집될 수 있는 물리적 시간(접촉 시간)이 부족해집니다. 결과적으로 오일 미스트가 여과되지 않고 밸브와 실린더로 그대로 불출되는 현상이 일어납니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

극청정 라인의 신뢰성을 항시 최상으로 유지하기 위해 현장 실무자가 즉각 도입해야 할 엔지니어링 대책입니다.

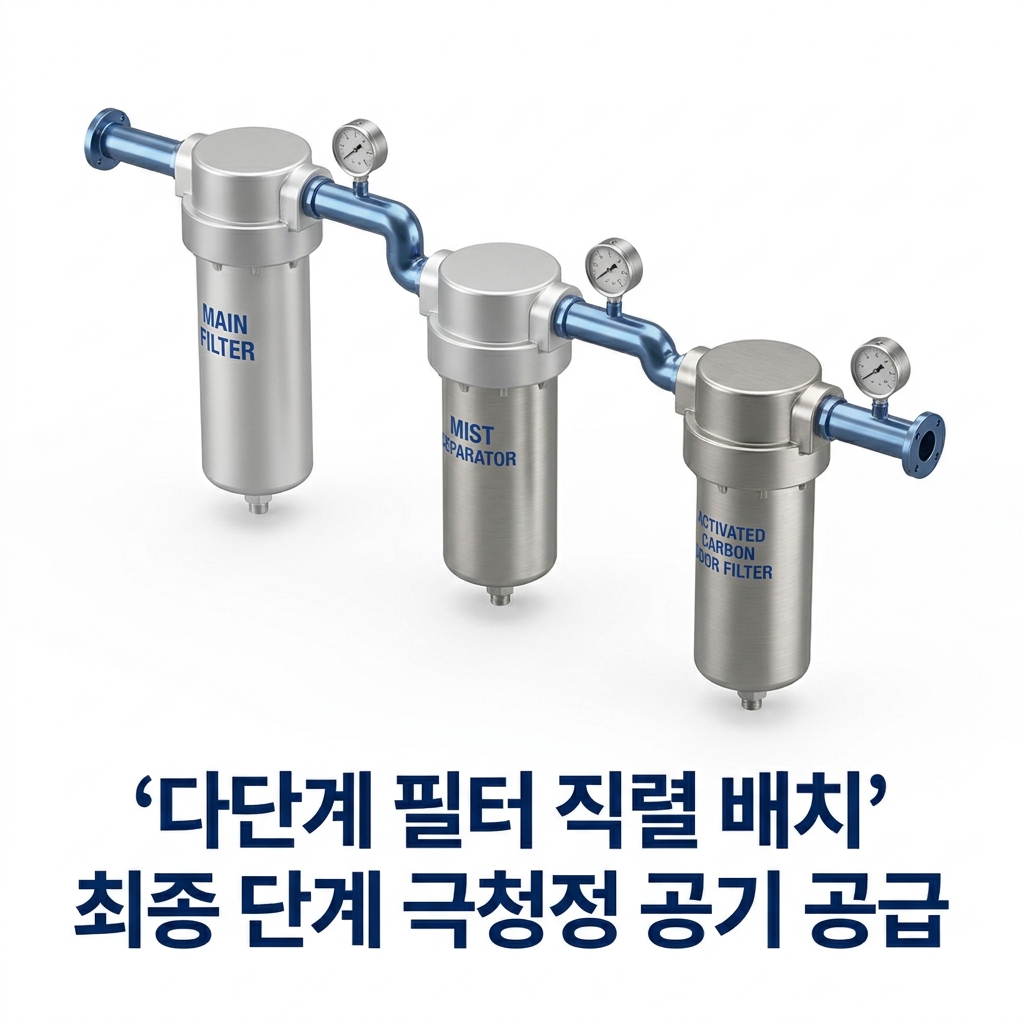

다단계 필터 열(Cascading) 배치 전략 수립

미스트 세퍼레이터와 냄새 제거 필터는 절대로 단독으로 설치해서는 안 됩니다. 공기 흐름을 기준으로 [메인라인 필터(5μm) → 미스트 세퍼레이터(0.3μm) → 마이크로 미스트 세퍼레이터(0.01μm) → 냄새 제거 필터(활성탄)] 순으로 층층이 배치해야 합니다. 전단에서 거친 오염물들을 단계별로 솎아내 주어야만 고가의 최종 말단 정밀 필터들의 수명을 극대화하고 돌발적인 고착 사고를 예방할 수 있습니다.

활성탄 필터의 철저한 시간 기준 교체제 도입

앞서 언급했듯이 냄새 제거 필터는 차압이 상승하지 않으므로 오직 가동 시간과 달력 기준으로만 교체 주기를 관리해야 합니다. 일반적인 환경에서 미스트 세퍼레이터는 차압계 수치나 1년 주기로 교체하는 반면, 냄새 제거 필터는 가동 시간 1,000시간에서 1,500시간 사이, 혹은 유분 유입 가능성을 고려하여 정기적으로 6개월마다 엘리먼트를 강제 교체하는 매뉴얼을 수립하는 것이 품질 대책의 기본입니다.

설계 유량의 20% 여유율 확보 및 레귤레이터 배치

순간적인 과유속으로 인한 여과 실패를 막기 위해, 필터를 선정할 때는 설비의 최대 소비 유량보다 최소 20% 이상 용량이 큰 필터를 선정해야 내부 유속을 안정적으로 유지할 수 있습니다. 또한, 정밀 필터 세트 전단에 보조 레귤레이터를 배치하여 급격한 압력 변동과 서지 풍량을 1차적으로 완충해 주는 기구적 대책이 현장 개선에 큰 효과를 발휘합니다.

결론: 철저한 다단계 관리가 완벽한 청정도를 보장합니다

미스트 세퍼레이터와 냄새 제거 필터는 공기압 시스템이 도달할 수 있는 청정도의 정점을 책임지는 장치들입니다. 차압이 오르지 않는 활성탄 필터의 특성을 이해하고 가동 시간 기반의 예방 정비를 수행하는 것, 그리고 전단 필터의 신뢰성을 확보하여 연쇄 오염을 차단하는 것이 정비 기술자의 진정한 실력입니다. 보이지 않는 유분과 냄새까지 지배할 때 비로소 첨단 자동화 라인의 퍼포먼스가 완성됩니다. 오늘 정리한 보수 수리 포인트를 실무에 적용하여 현장의 품질 일관성을 한 단계 끌어올리시기 바랍니다. 다음 시간에는 각 장비의 작업 압력을 조절하는 일반 필터 및 레귤레이터의 보수점검에 대해 심도 있게 다루어 보겠습니다.
