공기압 필터 보수점검 및 고장 대책: 구동부 직전의 오염물 최종 차단 전략

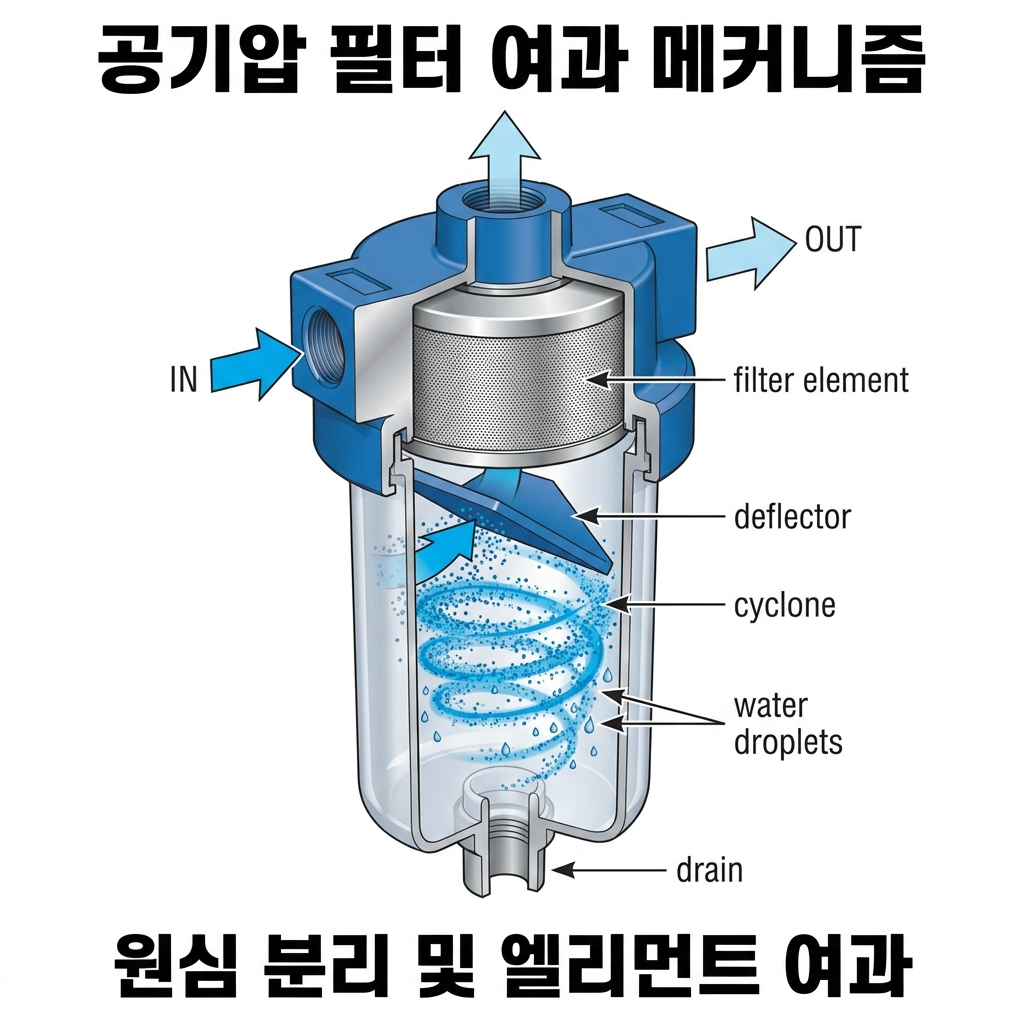

설비 보수 수리 가이드: 원심 분리와 격막 여과 원리를 통한 기기 보호 및 필터 트러블슈팅

공기압 시스템의 말단 설비나 전용 제어반 입구에는 어김없이 에어 필터가 배치되어 있습니다. 메인 컴프레서실에서 아무리 깨끗한 공기를 보냈다고 하더라도, 수십에서 수백 미터에 달하는 공장 배관을 통과하는 동안 공기는 다시 차가워지며 응축수를 형성하고 배관 내벽의 미세한 이물질을 흡착하기 때문입니다. 장비 직전에 위치한 공기압 필터는 이러한 오염 물질들이 정밀 솔레노이드 밸브와 실린더 내부로 유입되는 것을 막는 최종 단계의 파수꾼입니다. 이 필터가 제 기능을 하지 못하면 정밀 기기의 고착과 마모가 시작되며, 반대로 필터 관리가 부실하여 완전히 막히면 장비 전체의 공급 압력이 뚝 떨어지는 동적 에너지 부족 현상이 발생합니다. 오늘은 장비용 공기압 필터의 유기적인 여과 메커니즘부터 실무적인 보수점검 포인트, 그리고 현장에서 가장 빈번하게 발생하는 바울 손상과 오토 드레인 고장 대책까지 심층적으로 고찰해 보겠습니다.

1. 공기압 필터 보수점검의 필수 체크포인트

장비용 필터는 투명한 플라스틱 바울을 사용하는 경우가 많아 육안 점검이 매우 용이합니다. 설비 가동 중 및 정지 시 각각 확인해야 할 정기 점검 항목을 정립합니다.

엘리먼트의 오염색 및 차압 상태 관찰

필터 내부의 엘리먼트(여과재)는 대개 소결 금속이나 섬유 재질로 제작됩니다. 정상적인 엘리먼트는 밝은 흰색이나 청동색을 띠지만, 오염물이 쌓이면 갈색이나 검은색으로 변색됩니다. 변색의 정도가 심하거나 필터 전후단의 압력계 수치가 가동 시 크게 벌어진다면 엘리먼트의 기공이 한계치까지 막힌 것입니다. 육안으로 투명 바울 내부를 상시 관찰하여 엘리먼트의 변색 주기를 기록해 두는 것이 예방 정비의 기본입니다.

폴리카보네이트 바울의 미세 균열 탐지

내부를 볼 수 있도록 만들어진 투명 바울은 폴리카보네이트 재질이 주를 이룹니다. 이 재질은 가볍고 투명하지만 화학 물질에 취약합니다. 바울 표면에 솜털 같은 미세한 실금(정밀 균열)이 가기 시작했는지 플래시를 비추어 꼼꼼히 확인해야 합니다. 균열이 발생한 바울은 내부의 0.5MPa 이상의 압력을 견디지 못하고 순간적으로 파손되어 파편이 튀는 대형 안전사고를 유발할 수 있으므로 극도로 경계해야 합니다.

드레인 한계선 준수 및 배수 밸브 점검

바울 내부에는 원심 분리된 응축수가 아래로 모이게 됩니다. 바울 표면에 표시된 최고 드레인 한계선(Max Drain Level)을 넘기 전에 물이 빠져나가고 있는지 확인해야 합니다. 수동 드레인의 경우 작업자가 직접 밸브를 돌려 배수해야 하며, 오토 드레인의 경우 하단에 물이 고였다가 자동으로 빠져나가는 유기적인 리듬이 유지되고 있는지 점검해야 합니다.

2. 주요 고장 현상 및 물리적 발생 기전 분석

현장에서 에어 필터의 관리가 부실할 때 발생하는 고장은 기계의 오작동뿐만 아니라 작업자의 안전까지 위협하는 물리적 현상으로 나타납니다.

• 유기용제 및 합성유에 의한 바울 파손 현상: 현장에서 배관 세척을 위해 사용하는 솔벤트, 알코올 성분의 세척제, 혹은 컴프레서에서 넘어온 에스테르계 합성 윤활유 성분이 폴리카보네이트 바울과 직접 접촉하면 고분자 구조가 파괴되는 화학적 어택을 받습니다. 이로 인해 바울이 하얗게 흐려지거나 미세한 크랙이 발생하다가 공기압을 견디지 못하고 폭발하듯 깨지는 고장이 발생합니다.
• 엘리먼트 폐쇄로 인한 동적 압력 강하: 필터 엘리먼트에 미세 먼지와 오일 찌꺼기가 가득 차면, 공기가 흐르지 않을 때(정적 상태)는 압력계가 정상으로 보이지만 실린더가 움직이는 순간(동적 상태) 압력이 0.2~0.3MPa 이상 급격히 떨어집니다. 이로 인해 장비가 동작 중에 멈추거나 힘 부족 현상이 발생하며, 이는 필터 내부의 유로 저항이 극대화되었을 때 일어나는 대표적인 병목 현상입니다.
• 드레인 배출 불량으로 인한 오염물 역류: 오토 드레인의 플로트 메커니즘 내부에 이물질이 끼어 배수구가 닫힌 채 고착되면 응축수가 바울 내부에 가득 차게 됩니다. 물이 회전 배플(Deflector) 높이까지 차오르면 원심 분리 기능이 상실되어 고여 있던 수분과 오일 슬러지가 공기 흐름에 그대로 휩쓸려 하류 밸브로 역류하는 대형 오염 사고가 일어납니다.

3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략

장비의 신뢰성을 지키고 작업장 안전을 확보하기 위해 실무자가 즉시 적용해야 하는 정비 기술적 대책입니다.

환경에 따른 바울 가드 장착 및 메탈 바울 전환

투명 폴리카보네이트 바울의 파손으로 인한 파편 비산을 막기 위해 금속제 바울 가드(스틸 케이스)가 장착된 필터를 사용해야 합니다. 만약 절삭유 안개가 상시 발생하는 공작기계 내부나 화학 약품, 합성유를 사용하는 환경이라면 폴리카보네이트 바울을 전면 배제하고, 내부 수위 확인 창이 강화유리로 격리된 알루미늄 또는 스테인리스 재질의 메탈 바울로 교체 장착하는 것이 안전 대책의 핵심입니다.

엘리먼트의 가동 시간별 재생 및 교체 매뉴얼 운영

소결 청동(Sintered Bronze) 재질의 엘리먼트는 막혔을 때 세척유나 초음파 세척기를 이용해 내부 이물질을 불려내고 역방향으로 에어를 불어내어 재사용(재생)이 가능합니다. 반면, 섬유나 종이 재질의 엘리먼트는 세척이 불가능하므로 가동 시간 2,000시간에서 3,000시간 주기, 혹은 최소 1년에 1회 무조건 신품으로 교체하는 예방 정비 매뉴얼을 준수해야 동적 압력 손실을 예방할 수 있습니다.

오토 드레인 플로트 정기 세척 및 하우징 세제 제한

오토 드레인의 오작동을 막기 위해 6개월 주기로 바울을 분해하여 하단의 플로트와 스프링 메커니즘을 깨끗한 물로 세척해야 합니다. 이때 주의할 점은 바울 내부를 닦을 때 신나나 아세톤 같은 유기용제를 절대 사용해서는 안 되며, 오직 중성세제를 묽게 탄 미온수를 사용하여 부드러운 천으로 닦아내야만 바울의 화학적 크랙을 방지할 수 있습니다.

결론: 최종 보초병의 청결이 설비의 수명을 좌우합니다

장비용 공기압 필터는 압축공기가 유기적인 제어 회로로 진입하기 전 마지막으로 오염물을 걸러내는 매우 중요한 장치입니다. 바울의 실금을 확인하는 안전 의식, 엘리먼트의 차압을 읽어내는 기술적 안목, 그리고 중성세제를 사용하는 올바른 유지보수 습관이 결합될 때 공기압 설비의 고장률은 획기적으로 줄어듭니다. 말단의 파수꾼을 철저히 관리하는 것이 전체 자동화 라인의 신뢰성을 확보하는 지름길입니다. 오늘 정리한 보수 수리 포인트를 실무 현장에 적용해 보시기 바랍니다. 다음 시간에는 필터를 거친 공기의 작업 압력을 정밀하게 제어하고 유지하는 레듈레이터의 보수점검 및 고장 대책에 대해 상세히 알아보겠습니다.
