Canon EOS 30D 내장 플래시 오작동 분석: 솔레노이드 고착 해결과 고전압 회로의 안전 점검

카메라 수리의 세계에서 가장 까다로운 부위 중 하나는 물리적 움직임과 전기적 충격이 동시에 일어나는 플래시 유닛이다. Canon EOS 30D의 내장 플래시는 광량이 부족한 상황에서 보조광 역할을 훌륭히 수행하지만, 오랜 시간 사용하지 않거나 외부 오염물질이 유입되면 팝업 메커니즘이 멈춰버리는 고질적인 증상을 보인다.



셔터 버튼 옆의 플래시 버튼을 눌렀을 때 내부에서 '틱, 틱' 하는 소리만 들리고 플래시가 솟아오르지 않는다면, 이는 단순한 전기 오류가 아니라 기계적 고착과 회로의 노후화가 겹친 복합적인 문제다. 나는 오늘 이 작은 플래시 뭉치 속에 숨겨진 공학적 원리를 파악하고, 안전하게 이를 복원하는 과정을 기록하려 한다.

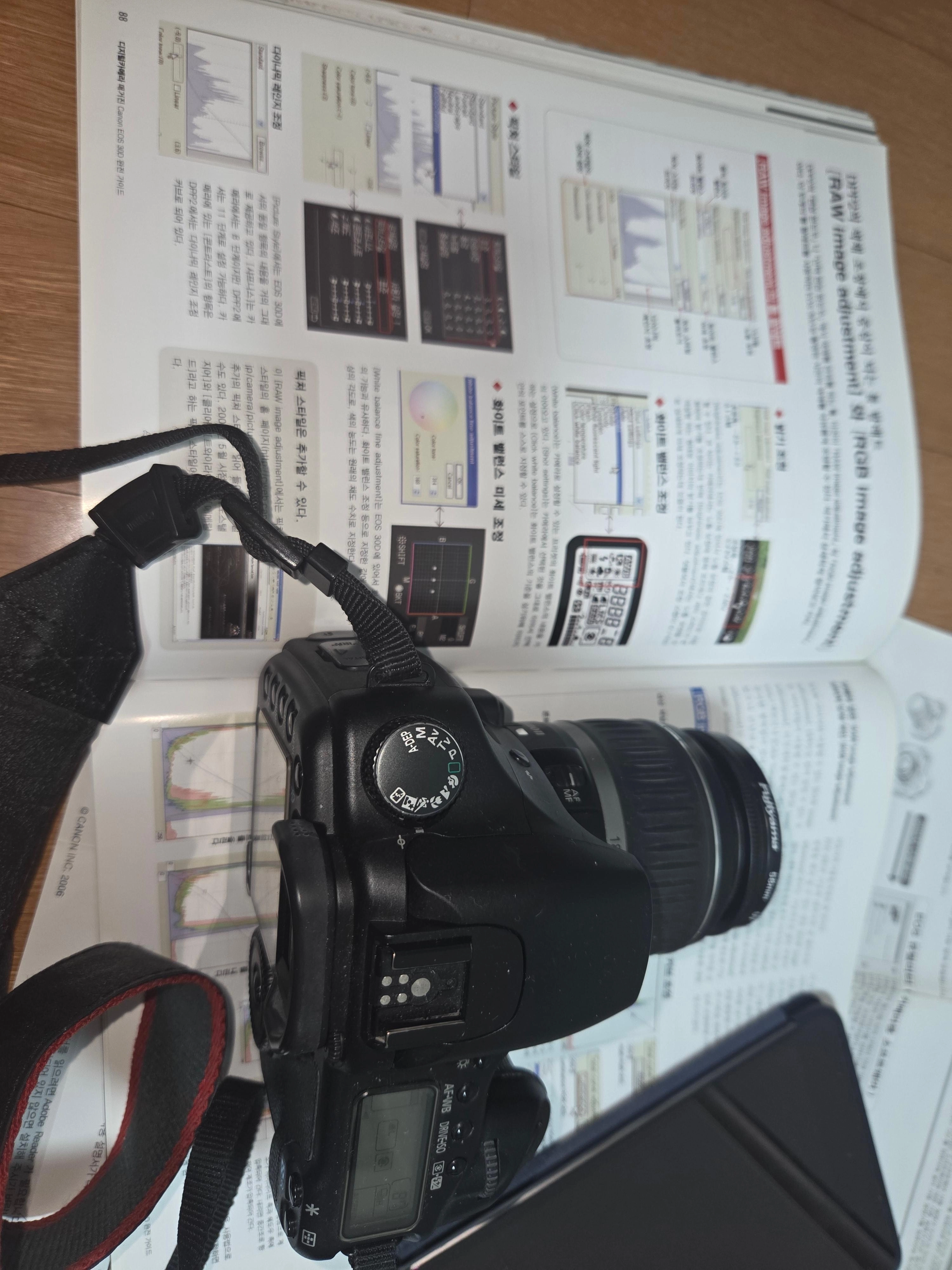

Canon EOS 30D 내장 플래시 오작동 분석 솔레노이드 고착 해결과 고전압 회로의 안전 점검

팝업 메커니즘의 핵심: 솔레노이드와 리턴 스프링의 물리적 상호작용

EOS 30D의 플래시는 전기 신호를 물리적 운동으로 바꾸어주는 '솔레노이드(Solenoid)'라는 부품에 의해 제어된다. 버튼을 누르면 솔레노이드에 전류가 흐르고, 자성체 핀이 움직이면서 플래시를 잡고 있던 갈고리(Hook)를 해제하는 방식이다. 하지만 20년의 세월은 이 작은 핀 주변에 미세한 먼지와 굳어버린 구리스를 쌓이게 만든다.



특히 아이들이 카메라를 만지며 플래시 틈새로 이물질을 흘려 넣거나, 팝업된 상태의 플래시를 강제로 누르는 행위는 내부 갈고리의 변형을 초래한다.



내가 이 부분을 정밀하게 들여다본 결과, 솔레노이드 핀이 미세하게 자화(Magnetization)되어 원래 위치로 돌아오지 못하거나, 플래시 상단 덮개의 힌지 부위가 산화되어 마찰력이 강해진 상태였다. 이러한 기계적 저항은 솔레노이드가 내는 힘보다 커지게 되고, 결국 카메라는 'Err 05'라는 메시지를 띄우며 작동을 거부한다. 나는 이 기계적 고착을 해결하기 위해 단순히 힘으로 여는 것이 아니라, 내부 메커니즘의 마찰 계수를 줄이는 정밀 공정에 착수했다.



다음은 내장 플래시 구동부에서 발생하는 주요 고장 유형과 그에 따른 기술적 원인, 그리고 해결 방안을 정리한 분석표이다.

고장 증상	기계적/전기적 원인 분석	촬영 시 제약 사항	수리 및 정비 포인트
팝업 작동 불능 (Err 05)	솔레노이드 핀 고착 및 갈고리 변형	저광량 상황에서 보조광 사용 불가	핀 세정 및 갈고리 각도 미세 조정
플래시 발광 불량	고전압 캐패시터 노후화 및 충전 불량	플래시는 올라오나 빛이 터지지 않음	캐패시터 전압 측정 및 전해액 누액 점검
충전 지연 (Busy)	승압 회로 내 트랜스포머 효율 저하	다음 촬영까지 대기 시간이 비정상적으로 김	전원 라인 노이즈 제거 및 회로 보수
플래시 고정 레치 파손	강제 누름으로 인한 플라스틱 걸쇠 마모	플래시가 닫히지 않고 계속 튀어 오름	레치 부품 교체 또는 에폭시 보강 수리
AF 보조광 오작동	플래시 제어 IC 신호 간섭 및 접점 산화	어두운 곳에서 초점을 잡지 못함	메인보드 통신 라인 접점 세정

고전압 캐패시터의 위험성과 안전한 방전 공정

플래시 수리에서 가장 주의해야 할 점은 전기적 충격이다. 플래시를 터뜨리기 위해서는 순간적으로 수백 볼트(V)의 고전압이 필요한데, 이를 위해 카메라 내부에는 커다란 원통형 캐패시터가 자리 잡고 있다. 카메라는 꺼져 있더라도 이 캐패시터는 상당한 양의 전하를 머금고 있을 수 있으며, 무심코 손을 대었다가는 인체에 치명적인 감전 사고를 당할 수 있다.



아이들이 옆에 있는 환경이라면 이러한 위험은 더욱 배가된다. 나는 수리를 시작하기 전, 반드시 고저항 방전기를 사용하여 캐패시터의 전압을 0V에 가깝게 떨어뜨리는 안전 절차를 거쳤다.



수십 번의 촬영을 반복했던 30D의 캐패시터는 이미 내부 전해액이 말라가는 '드라이 아웃(Dry-out)' 현상이 진행되고 있었다. 이로 인해 플래시 충전 시간이 예전보다 길어지고, 충전 중 귀에 거슬리는 고주파 노이즈가 발생하게 된다. 나는 멀티미터를 사용하여 캐패시터의 충전 전압이 규격치인 300V 이상으로 안정적으로 올라오는지 확인했다.



만약 이 수치가 나오지 않는다면 캐패시터 자체를 교체해야 하지만, 다행히 나의 30D는 단자 주변의 산화막을 제거하고 회로의 접점을 보강하는 것만으로도 충전 효율이 개선되는 것을 확인할 수 있었다.

솔레노이드 세정과 힌지 윤활: 기계적 유연성의 회복

방전을 마친 뒤, 나는 본격적으로 팝업 메커니즘을 분해했다. 플래시 뭉치 상단의 나사를 풀고 커버를 들어내자, 세월의 흔적이 고스란히 담긴 솔레노이드 유닛이 드러났다. 나는 고휘발성 세정제를 사용하여 핀 주변의 찌든 기름때를 닦아냈다. 이때 중요한 것은 구리스를 너무 많이 바르지 않는 것이다.



과도한 윤활제는 오히려 먼지를 흡착시켜 훗날 더 큰 고착을 일으키는 원인이 되기 때문이다. 나는 마찰이 일어나는 최소한의 부위에만 정밀 기계용 건식 윤활제를 도포했다.



아이가 옆에서 내가 하는 작업을 보며 "아빠, 이제 플래시가 붕 하고 올라올까?"라고 묻는다. 나는 아이의 기대에 부응하기 위해 플래시를 잡고 있는 갈고리의 각도를 아주 미세하게 조정했다. 오랜 시간 눌려 있던 갈고리는 0.5mm 정도 휘어져 있었는데, 이 작은 차이가 솔레노이드의 구동을 방해하고 있었던 것이다.



정밀 펜치를 이용해 원래의 형상으로 복원하고 나자, 수동으로 눌렀을 때의 텐션이 확연히 달라짐을 느낄 수 있었다. 기계는 이처럼 아주 미세한 물리적 밸런스 위에서 작동한다는 사실을 나는 다시금 실감했다.

복원된 플래시가 선사하는 촬영의 확장성

수리를 마치고 다시 조립한 뒤, 전원을 켜고 플래시 버튼을 눌렀다. '찰칵' 하는 경쾌한 소리와 함께 플래시가 힘차게 솟아올랐다. 이전의 그 힘겨운 기계음은 사라지고, 설계자가 의도했던 그 부드럽고 빠른 동작이 되살아난 것이다. 나는 테스트 발광을 시도했다. 20년 된 기계라고는 믿기지 않을 정도로 강력한 섬광이 실내를 비추었고, 30D의 LCD에는 플래시 노출이 정확히 계산되었다는 신호가 떴다.



내장 플래시는 단순히 빛을 더해주는 도구가 아니라, 역광 상황에서 피사체의 그림자를 지워주거나 눈동자에 생기를 불어넣는 캣치라이트(Catch-light) 역할을 수행한다. 아이들의 실내 활동을 촬영할 때 내장 플래시의 유무는 결과물의 질을 완전히 바꿔놓는다.



내가 직접 위험을 무릅쓰고 고전압 회로를 점검하고 솔레노이드를 닦아낸 덕분에, 이제 나는 30D의 모든 기능을 제약 없이 사용할 수 있게 되었다. 고장 난 부분을 외면하지 않고 직접 마주하여 고치는 행위는, 기계에 대한 나의 지배력을 높여줄 뿐만 아니라 사진가로서의 창의적 도구를 확장하는 유의미한 과정이다.

유지 보수의 심화: 겉과 속을 모두 다스리는 과정

이번 내장 플래시 수리는 30D의 외적인 기계 구조와 내적인 전자 회로를 동시에 보듬어준 시간이었다. 많은 사용자가 "내장 플래시는 안 써도 그만"이라며 고장을 방치하곤 하지만, 나는 그렇게 생각하지 않는다. 카메라의 모든 기능이 완벽하게 작동할 때 비로소 그 도구는 사용자에게 온전한 신뢰를 줄 수 있기 때문이다.



아이들이 만지다가 망가진 부분을 아빠가 다시 완벽하게 고쳐놓는 이 과정은, 물건의 수명은 사용자의 의지에 따라 연장될 수 있다는 사실을 증명한다.



기계적인 고착을 풀고, 보이지 않는 전기의 흐름을 바로잡는 일련의 수리 시리즈는 이제 막바지에 다다르고 있다. 셔터, 센서, 다이얼, 배터리, 그리고 플래시까지. 나는 이 과정을 통해 30D라는 카메라를 단순한 '물건'이 아닌 하나의 '시스템'으로 이해하게 되었다. 낡은 것을 고쳐 쓰는 행위는 단순한 절약이 아니라, 그 물건이 가진 고유의 가치를 끝까지 지켜내겠다는 사진가의 고집스러운 약속이다.
