Canon EOS 30D 데이터 인터페이스의 취약점: CF 카드 슬롯 핀 휨 현상과 복구 전략

디지털카메라의 본질은 빛을 전기 신호로 바꾸어 저장 매체에 기록하는 데 있다. 아무리 셔터 유닛이 정교하게 작동하고 센서가 빛을 잘 받아들여도, 최종적인 데이터가 기록되는 관문인 메모리 카드 슬롯에 문제가 생기면 그 모든 과정은 무용지물이 된다.



특히 Canon EOS 30D가 출시된 2000년대 중반의 표준이었던 CF(Compact Flash) 규격은 현대의 SD 카드나 CFexpress와 달리 수십 개의 미세한 접점 핀이 외부로 노출된 구조를 지닌다. 이러한 물리적 구조는 노후 기종을 운용하는 사용자에게 가장 빈번하면서도 치명적인 하드웨어 고장을 야기하는 원인이 된다.

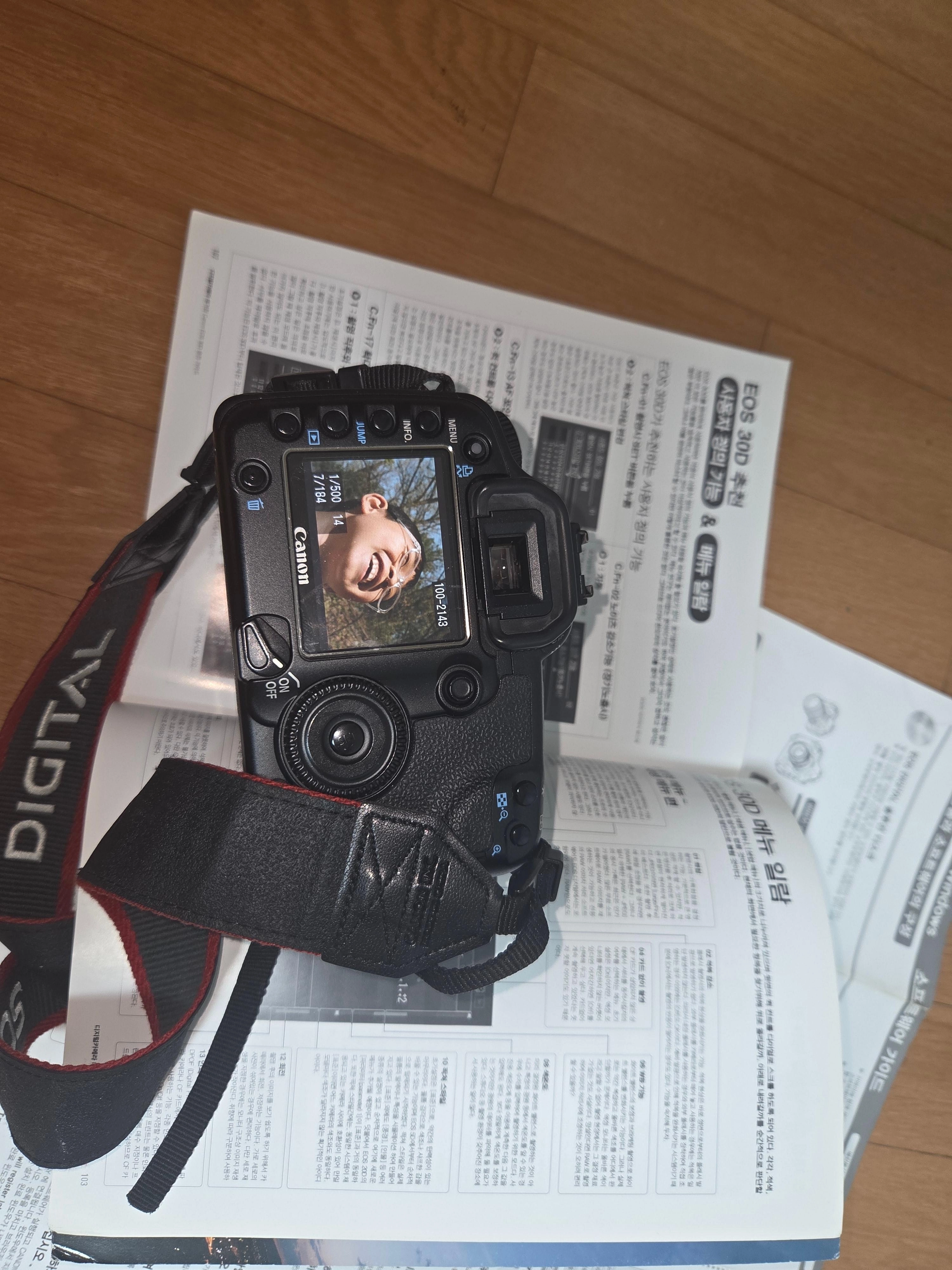

Canon EOS 30D 데이터 인터페이스의 취약점 CF 카드 슬롯 핀 휨 현상과 복구 전략

CF 카드 슬롯의 물리적 구조와 핀 배열의 정밀성 분석

CF 카드는 총 50개의 미세한 핀으로 구성된 인터페이스를 사용한다. 각 핀은 데이터 전송, 주소 할당, 전원 공급 및 접지(Ground) 등의 고유한 역할을 수행하며, 핀 사이의 간격은 불과 수 밀리미터에 불과하다. EOS 30D의 슬롯 내부를 들여다보면, 이 50개의 핀이 질서정연하게 돌출되어 있는 것을 볼 수 있다.



문제는 이 핀들이 매우 얇은 구리 합금 소재로 제작되어 있어, 외부의 작은 물리적 압력에도 쉽게 휘어지거나 부러질 수 있다는 점이다.아이들이 카메라를 만지며 메모리 카드를 반대 방향으로 강제로 삽입하려 하거나, 정밀하지 않은 규격의 저가형 카드 리더기 사용으로 인해 카드 내부의 가이드 구멍이 마모된 경우 핀 휨 현상은 피할 수 없는 숙명이 된다.



나는 이번 수리 과정에서 핀 하나가 옆으로 눕게 될 때 발생하는 연쇄적인 전자적 충격에 주목했다. 핀이 휘어져 인접한 핀과 접촉(Short)하게 되면, 단순한 인식 불량을 넘어 메인보드의 전원 관리 회로(Power Management IC)에 과전류를 발생시켜 기기 전체의 사망으로 이어질 수 있기 때문이다.



다음은 CF 카드 슬롯 내부 핀의 주요 역할군과 파손 시 발생하는 구체적인 증상을 정리한 기술 데이터 시트이다.

핀 그룹 분류	주요 담당 기능	파손 또는 접촉 시 발생 증상	위험도 지수
VCC / GND 핀	전원 공급 및 접지 회로 구성	기기 전원 불능, 메인보드 쇼트 및 발열	최상
Data (D00-D15)	이미지 데이터 및 신호 전송	'Card Error' 메시지 출력, 파일 깨짐 현상	상
Address 핀	메모리 주소 할당 및 제어	특정 용량 이상의 메모리 인식 불가	중
CD (Card Detect)	카드 삽입 여부 감지 신호	카드를 넣어도 'No Card' 메시지 지속 송출	상
Ground 핀	정전기 방지 및 회로 안정화	간헐적 오작동 및 데이터 전송 속도 저하	중

정밀 복구 공정: 핀 교정의 기술적 메커니즘

이미 휘어진 핀을 발견했을 때, 가장 경계해야 할 태도는 조급함이다. 금속 재료 공학적으로 볼 때, 한 번 휜 핀은 '가공 경화' 현상으로 인해 원래의 탄성을 잃고 부러지기 쉬운 상태가 된다. 필자는 이를 복구하기 위해 일반적인 핀셋이 아닌, 끝이 정교하게 가공된 시계 수리용 트위저와 고배율 루페(Magnifier)를 도입했다. 수리의 핵심은 핀의 뿌리 부분에 가해지는 응력을 최소화하면서, 50개의 핀이 완벽하게 평행을 이루도록 수직도를 회복하는 것이다.



먼저 슬롯 내부의 이물질을 압축 공기로 제거한 뒤, 휘어진 핀의 각도를 다각도에서 분석한다. 핀이 단순히 옆으로 누운 것인지, 아니면 안쪽으로 말려 들어갔는지에 따라 힘을 가하는 방향이 달라진다. 만약 핀이 완전히 90도로 꺾였다면, 이를 한 번에 세우려 하기보다 미세한 각도로 나누어 여러 번에 걸쳐 교정해야 한다. 이때 핀의 끝부분(Tip)이 카드의 구멍에 정확히 진입할 수 있도록 미세한 '가이드 챔퍼'를 살려주는 것이 수리의 성패를 좌우한다.



수리 과정 중 가장 난도가 높은 부분은 핀이 부러졌을 때의 대처다. 핀이 이미 절단되었다면 슬롯 유닛 전체를 메인보드에서 적출하여 교체해야 하는 대공사가 필요하다. EOS 30D의 메인보드는 다층 기판(Multi-layer PCB) 구조로 되어 있어, 일반적인 인하인두기로는 납을 녹이기 어렵고 정밀한 열풍기(Heat Gun)와 플럭스 활용 능력이 요구된다. 필자는 이러한 하드웨어적 한계를 직면하며, 단순한 사용을 넘어 기계를 유지한다는 것이 얼마나 높은 수준의 공학적 인내를 필요로 하는지 다시금 실감했다.

전원 회로 보호와 쇼트 방지를 위한 전기적 통찰

핀 교정을 마친 후에도 즉시 전원을 켜는 것은 위험한 도박이다. 교정된 핀이 내부에서 다른 금속 실드와 접촉하고 있지는 않은지, 혹은 핀 하단의 패턴이 박리되지 않았는지 멀티미터(Multimeter)를 이용한 도통 테스트가 선행되어야 한다. 특히 전원 공급 핀(VCC)과 접지 핀(GND) 사이의 저항 수치를 측정하여, 이론적인 임피던스 범위 내에 있는지를 확인하는 과정은 메인보드를 보호하기 위한 최후의 보루다.



구형 DSLR 기종들은 현대의 기기들처럼 과전류 차단 회로가 정교하지 않다. 따라서 한 번의 쇼트는 곧 핵심 칩셋의 소손으로 직결된다. 아이들이 메모리 카드를 거꾸로 넣으려 했을 때 가해진 무리한 힘은 슬롯 뒷면의 납땜 부위에도 미세한 균열(Cold Joint)을 만들 수 있다. 이러한 균열은 간헐적인 데이터 쓰기 오류를 유발하며, 이는 소중한 찰나의 기록을 영구적으로 손실시키는 비극으로 이어진다. 필자는 현미경을 통해 납땜 상태를 재확인하고, 필요한 경우 고온 납을 이용해 보강 작업을 진행함으로써 데이터 전송의 무결성을 확보했다.

유지 보수를 통해 실현하는 기술적 가치와 교육적 의미

이처럼 까다로운 CF 카드 슬롯 수리 과정을 거치면서 느끼는 감정은 단순한 성취감 그 이상이다. 고장 난 부품을 교체하는 것은 누구나 할 수 있지만, 기존의 부품이 가진 물리적 성질을 이해하고 이를 복원해내는 과정은 기계와의 깊은 대화와 같다. 아이의 실수로 휜 핀을 아빠가 밤새 루페를 들여다보며 하나하나 세우는 과정은, 물건의 소중함을 말로 가르치는 것보다 훨씬 강력한 교육적 메시지를 전달한다.



부러지기 쉬운 구리 핀 하나하나를 세우는 작업은 30D가 가진 '느림의 미학'과도 닮아 있다. 서두르면 부러지고, 무심하면 엇나간다. 정교한 힘의 배분과 수직의 미학을 완성했을 때, 비로소 카드는 매끄럽게 삽입되며 'Reading'이라는 문구와 함께 기계의 심장이 다시 뛰기 시작한다.



앞으로 이어지는 시리즈에서는 이처럼 데이터 통로를 확보한 이후의 단계인 [이미지 센서의 로우패스 필터 오염 제거와 센서 클리닝의 한계]에 대해 다룰 예정이다. 기계의 외적인 회복을 넘어, 광학적 청결도를 확보하는 과정 또한 노후 DSLR 사용자에게는 피할 수 없는 숙제이기 때문이다. 이 기록들이 단 한 명의 사진가에게라도 자신의 낡은 도구를 다시 잡게 만드는 용기가 되기를 바란다.
