시운전 I/O Check 가이드 1탄: 제어반 스위치 및 기본 수칙

안녕하세요. 자동화 장비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

새로운 장비의 전원을 켜고 본격적인 시운전을 시작하기 전, 소프트웨어(PC)와 하드웨어(기구)가 제대로 연결되어 있는지 확인하는 작업이 반드시 선행되어야 합니다. 이를 I/O Check (입출력 신호 점검)라고 부릅니다.

오늘부터 2편에 걸쳐 안전한 I/O Check의 기본 수칙부터 각 유닛별로 강제로 신호를 살려 테스트하는 실무 노하우를 정리해 보겠습니다. 1탄은 시운전의 첫 단추인 제어반(Panel) 내부의 주요 스위치와 안전장치 점검 방법입니다.



제어반 I/O Check 3줄 요약

1. 기본 수칙: 사고 방지를 위해 2인 1조(무전기 활용)로 작업하며, 도면과 PC의 I/O Monitor를 대조합니다.
2. 스위치 확인: MCCB, EMO 등은 스위치를 물리적으로 ON/OFF 하며 모니터 상의 램프 점등을 체크합니다.
3. 안전 릴레이 확인: MC(마그네트 접촉기)는 전원 차단 상태에서 수동으로 눌러 접점 신호를 확인합니다.

1. I/O Monitor 활용 및 점검 기본 원칙

I/O Check는 기계 앞의 작업자와 제어반 앞(PC)의 작업자가 실시간으로 소통하며 진행하는 크로스 체킹 작업입니다.





• 2인 1조 소통: 장비가 클 경우 소통 오류로 인한 안전사고가 발생할 수 있습니다. 반드시 2인 1조로 무전기를 활용하여 "1번 스위치 올립니다", "네, 신호 들어옵니다"라고 복창하며 작업합니다.
• 도면 마킹: 전기 도면에 표시된 입력 신호를 현장에서 직접 살려보고, PC 프로그램의 I/O Monitor 창에 램프가 점등(ON)되는지 확인합니다. 이상이 없으면 도면에 마킹하고, 문제가 있다면 메모 후 즉시 조치합니다.



2. 제어반 내부 및 기본 스위치 신호 점검

전기가 들어오는 가장 기초적인 부품부터 점검을 시작합니다. 안전장치와 메인 전원 스위치들이 주 타겟입니다.

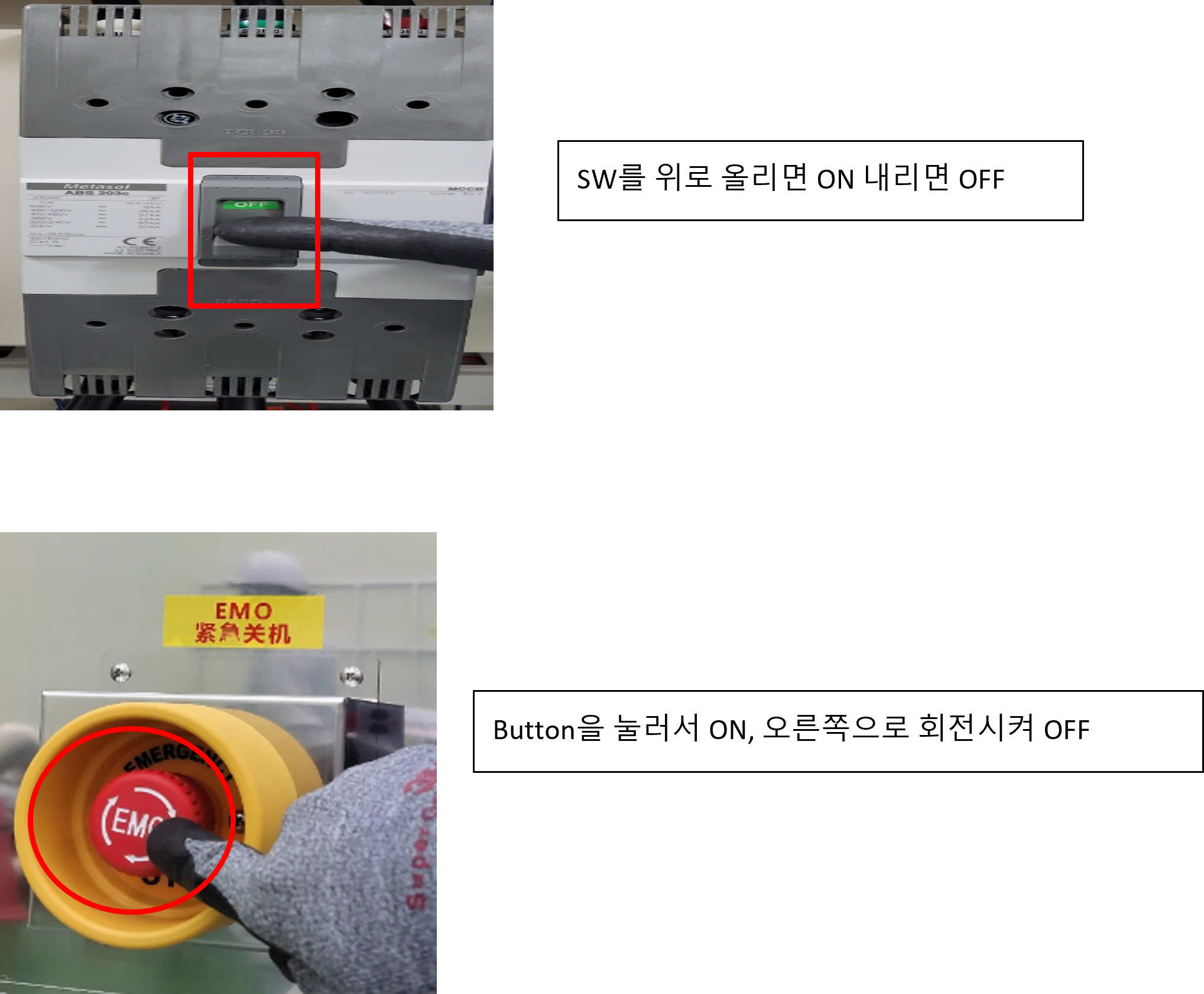

• MCCB 및 ELB (차단기): 스위치를 올리고 내리면서(ON/OFF) 모니터에 신호가 들어오고 끊기는지 확인합니다.
• EMO / EMS (비상정지): 비상정지 버튼을 직접 꾹 누르거나 해제(돌려서 빼기)하며 신호를 확인합니다.

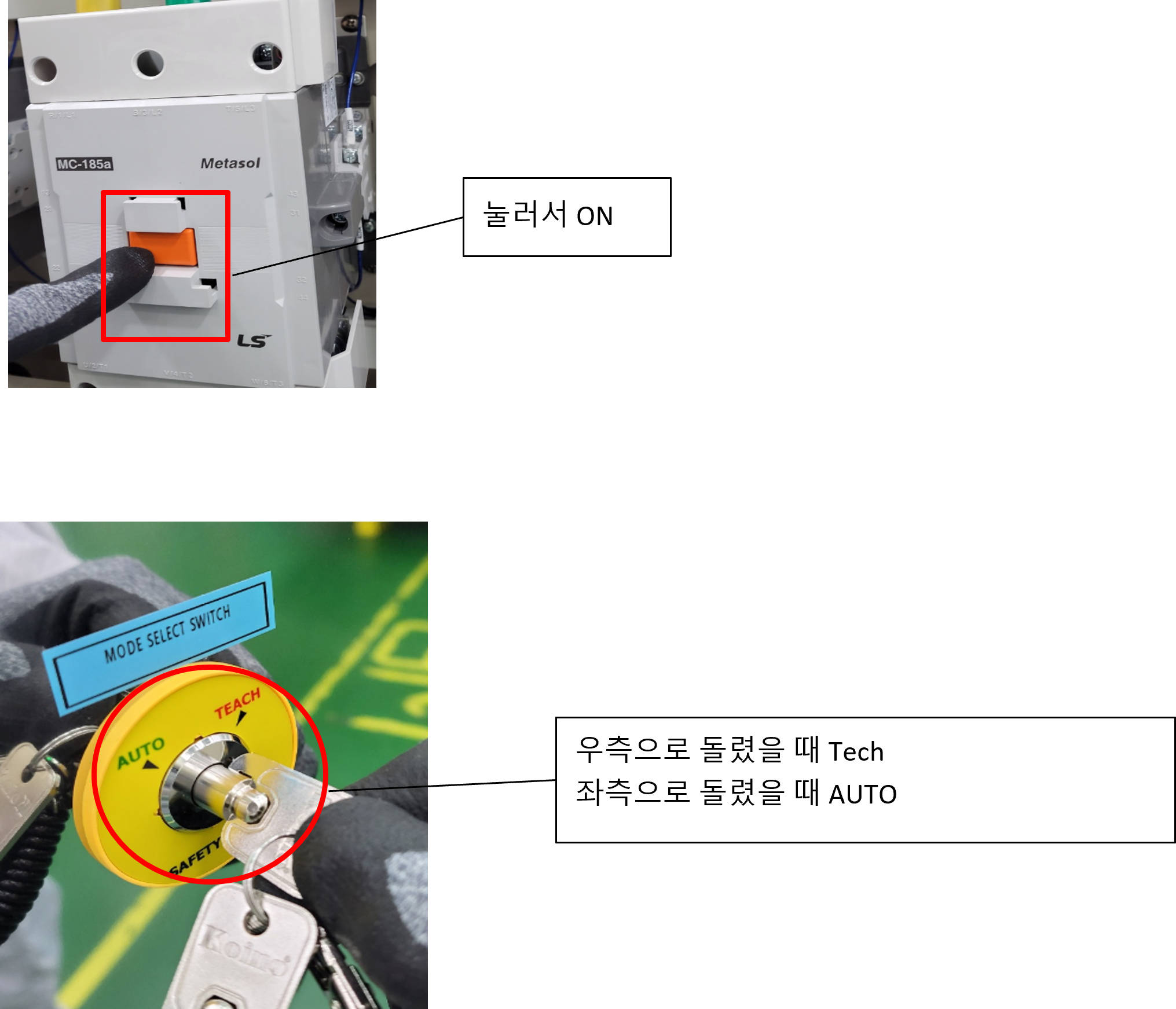

• MC (마그네트 접촉기): 전원을 인가하지 않은 상태에서, 드라이버나 손으로 MC의 가운데 부분을 꾹 눌러서 강제로 접점을 붙인 뒤 동작 신호를 확인합니다.
• Maint Door (유지보수 도어): 장비의 유지보수 도어를 실제로 열고 닫아봅니다. 정상적으로 닫히면 Door Close 및 Sol Unlock 신호가 ON 되어야 합니다. PC 화면에서 Open 버튼을 클릭해 락(Lock)이 풀리는지도 확인합니다.

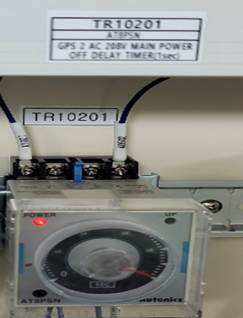

• Timer Relay: 타이머 릴레이를 수동으로 ON 시켰을 때 신호가 ON 되고, OFF 시 신호가 꺼지는지 확인합니다.

3. 제어반 온도 관리 부품 점검 (Fan, SSR)

장비의 두뇌인 제어반이 과열되지 않도록 감시하는 냉각 부품들의 연결 상태를 점검합니다.

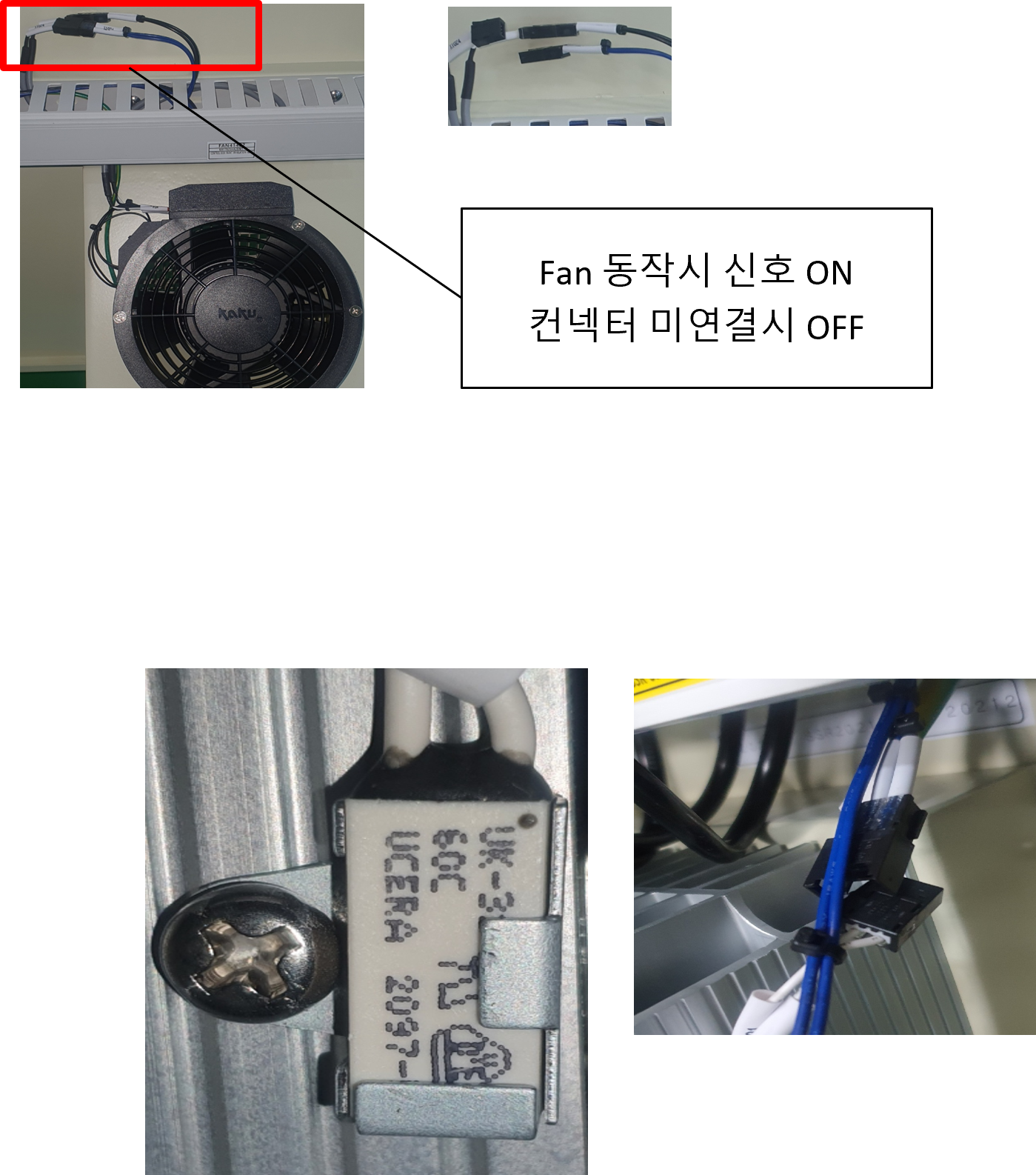

• 냉각 Fan: 제어반 MS S/W가 ON 되어 Fan이 동작 중인 상태에서 ON 신호를 확인하고, 커넥터를 고의로 빼서 OFF(알람) 신호가 제대로 PC에 전달되는지 테스트합니다.
• SSR OVER TEMP: 전력을 제어하는 SSR 방열판에는 과열을 막기 위한 80도 바이메탈 온도 스위치가 부착되어 있습니다. 이 스위치의 커넥터를 뺐다 꽂으며 과열 에러 신호가 정상적으로 감지되는지 점검합니다.



안전 및 현장 실무 팁(Tip): 배선 수정이 필요할 경우 무조건 전원을 OFF 한 뒤 활선 여부를 체크하고 작업해야 합니다. 또한 I/O 체크 시 답답하다고 장비의 안전 인터락(Interlock)을 소프트웨어로 임의 해제해두면 큰 사고가 발생할 수 있습니다. N.O(A접점) / N.C(B접점) 설정이 도면과 다를 경우 임의로 선을 바꾸지 말고, 반드시 전기 S/W 설계 팀과 협의하여 수정하세요.

오늘은 장비 시운전의 첫 단계인 제어반 내부의 스위치 및 안전 부품 I/O Check 방법을 알아보았습니다.

이어지는 [2탄]에서는 제어반을 벗어나 장비 구동부 말단에 위치한 실린더 센서, 물체 감지 센서, 차압계(Manometer) 등의 센서류에 강제로 물리적 신호를 발생시켜 점검하는 실전 노하우를 상세히 다루어 보겠습니다.



장비 시운전 기술 기록
본 포스팅은 신규 인원 교육 및 출하/시운전 검사를 위해 제정된 'I/O Check 작업 표준서'를 바탕으로, 2인 1조 I/O Monitor 대조 원칙과 차단기, MC, EMO 등 제어반 주요 하드웨어의 강제 신호 점검 노하우를 알기 쉽게 재구성했습니다.
