미쓰비시 PLC 파라미터 세팅 가이드 (2탄: 이더넷 및 CC-Link 통신)

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

지난 1탄에서는 미쓰비시(Mitsubishi) PLC의 USB 통신 연결부터 내부 메모리(File, Device) 및 I/O 입출력 모듈을 할당하는 기초 셋업 과정을 알아보았습니다.

기본 세팅이 끝났다면 이제 설비의 두뇌에 혈관과 신경망을 연결해 줄 차례입니다. 상위 PC와 생산 데이터를 주고받거나, 하위 밸브 및 인버터를 제어하기 위해서는 네트워크 파라미터 세팅이 필수적입니다.

오늘은 PLC 파라미터 가이드의 최종편인 2탄으로, 이더넷(Ethernet), CC IE(MELSECNET), CC-Link 통신 설정을 한 번에 마스터할 수 있는 실무 조작법을 총정리해 드립니다.



PLC 네트워크 파라미터 세팅 3줄 요약

1. Ethernet / CC IE 메뉴에서 네트워크/스테이션 번호를 기입하고 기본 동작 포맷을 설정합니다.
2. 이더넷 통신은 Open settings에서 UDP 프로토콜과 타겟 기기의 IP/Port 번호를 지정합니다.
3. 하위 제어용 CC-Link는 Station Information에서 각 슬레이브의 국번 타입과 점유국 수를 맞춥니다.

1. 이더넷 및 CC IE 기본 파라미터 설정

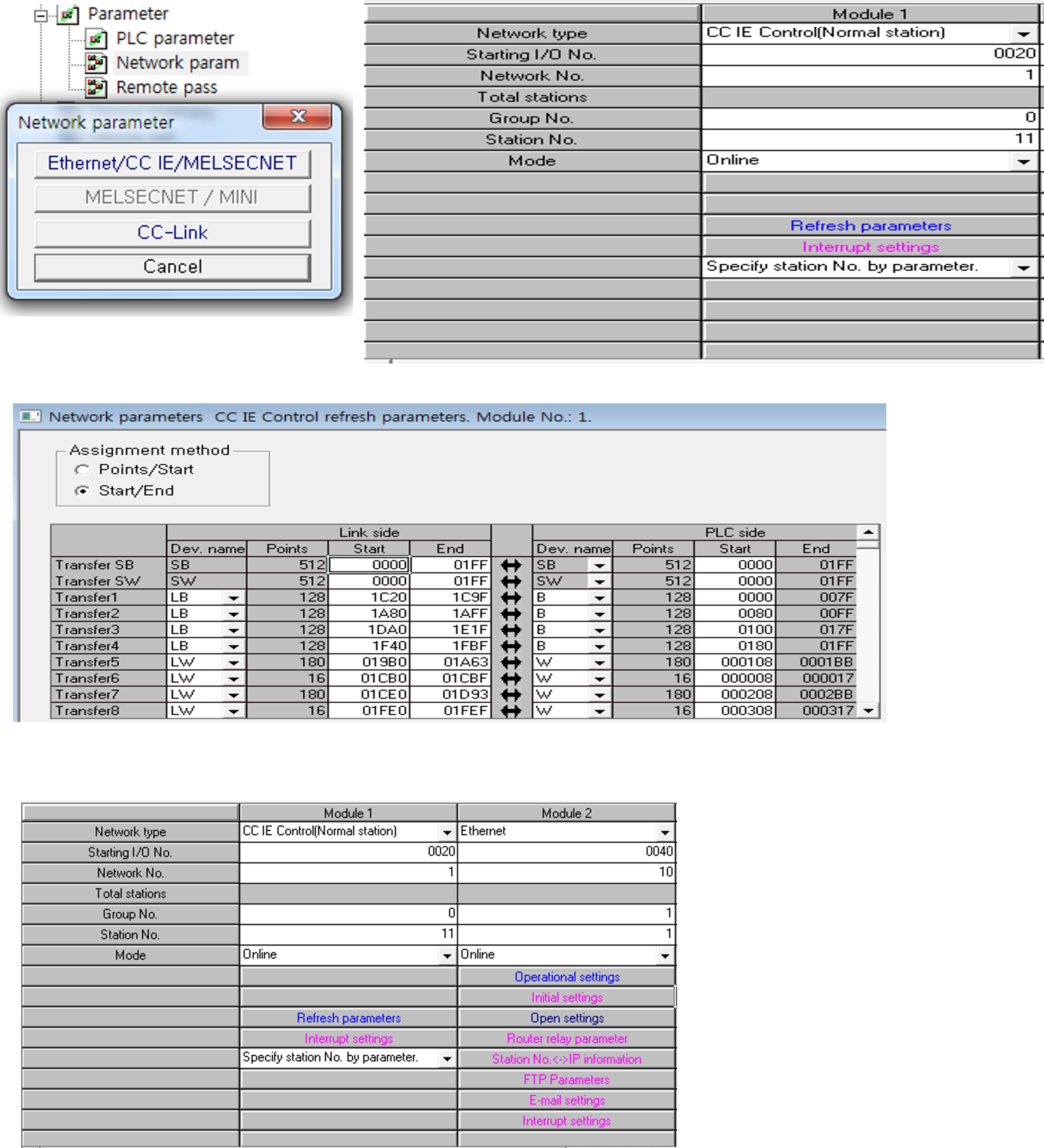

상위 기기와의 데이터 연동을 위한 이더넷이나 대규모 분산 제어를 위한 CC IE 네트워크를 구성하려면, 좌측 프로젝트 트리의 Parameter -> Network param -> Ethernet / CC IE / MELSECNET 메뉴를 선택합니다.

설정 창이 열리면 사양서에 맞춰 Starting I/O No.(1탄에서 등록한 모듈 시작 번지), 설비 그룹을 묶는 Network No., 그리고 현재 PLC의 고유 국번인 Station No.를 오차 없이 기입합니다.



CC IE 모듈을 사용할 경우, 우측의 Refresh parameter 버튼을 눌러 통신 모듈 측의 데이터 영역(Link Side)과 PLC 내부 릴레이/레지스터 영역(PLC Side)을 1:1로 매핑해 주어야 실제 로직에서 데이터를 활용할 수 있습니다.



2. 이더넷 상세 통신 규약 지정 (Open Settings)

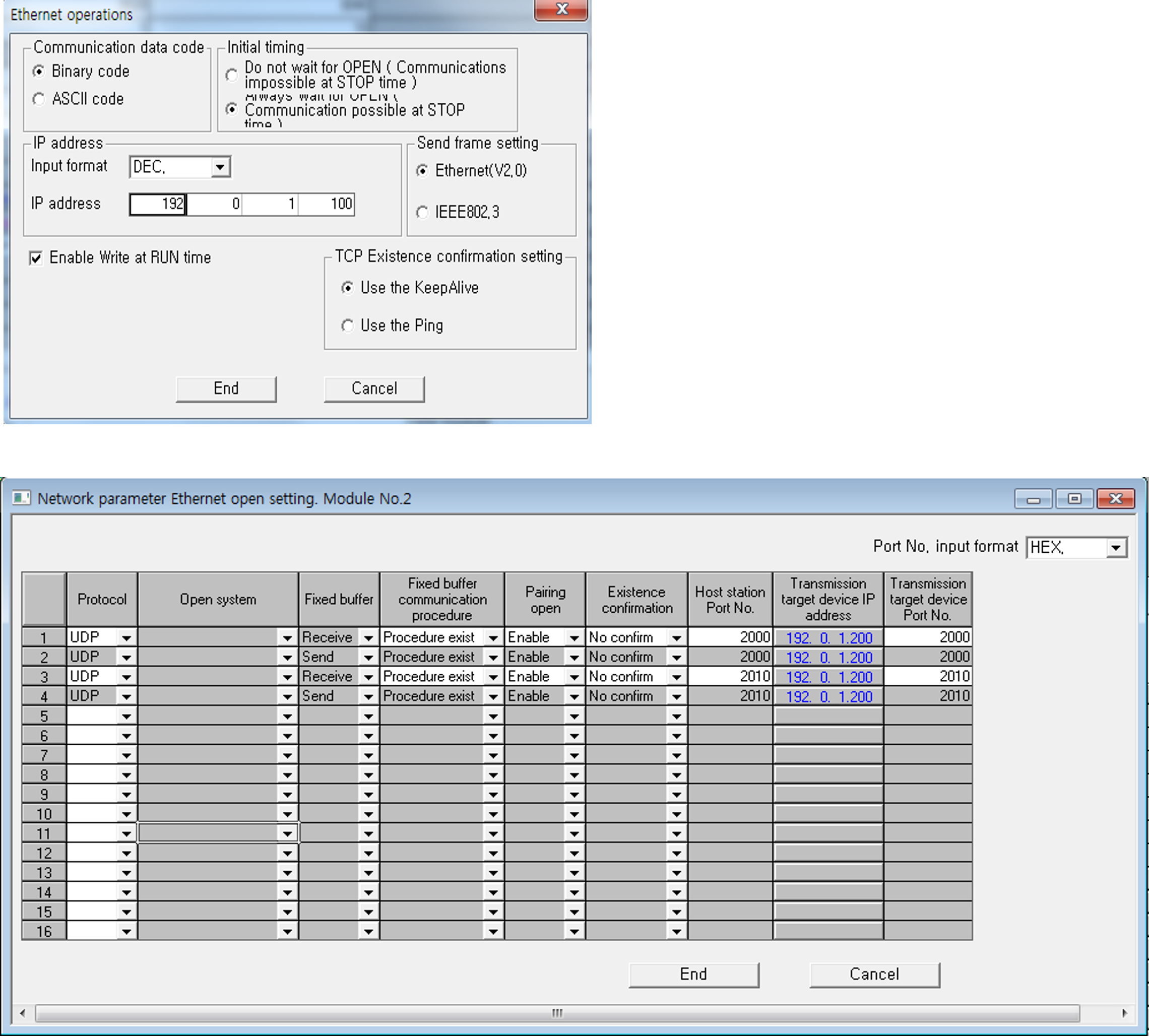

이더넷 모듈의 핵심은 상대 기기(PC 등)와 어떤 언어와 경로로 대화할지 규정하는 Open settings입니다. 해당 버튼을 클릭하여 통신 프로토콜을 세팅합니다.



Open Settings 설정 항목	실무 기입 요령 및 의미
Protocol	실시간으로 빠른 데이터 전송을 위해 보통 UDP 통신을 선택합니다.
Fixed buffer communication procedure	데이터 수발신 절차 존재 여부로 Procedure exist를 선택합니다.
Pairing open	쌍방향 통신 확보를 위해 페어링 유무를 Enable로 설정합니다.
Host station Port No.	PLC 본체의 통신 포트 번호입니다. (예: 2000 등 PC 프로그램 소스와 동일하게 기입)
Transmission target device IP address	데이터를 주고받을 상대 PC나 HMI의 타겟 IP 주소를 지정합니다. (예: 192.0.1.200)





3. 하위 제어망 CC-Link 파라미터 세팅

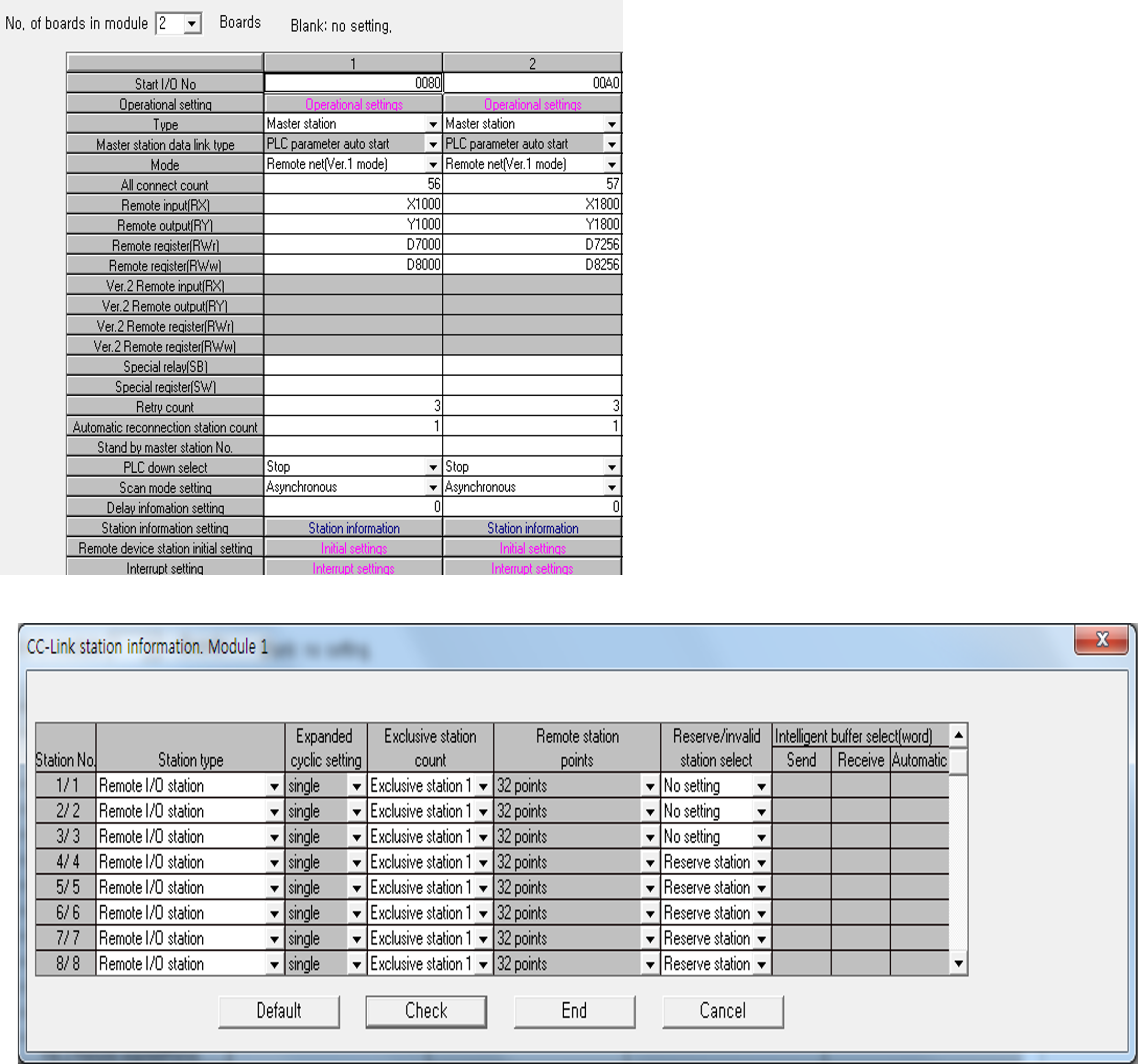

이더넷 설정이 마무리되었다면, 밸브나 서보 모터 등 하위 디바이스를 통제하기 위한 Parameter -> Network param -> CC-Link 메뉴로 진입합니다.

사용할 CC-Link 모듈의 개수와 Start I/O 번지를 입력한 뒤, Station Information 메뉴 창을 열어 네트워크에 물려있는 슬레이브 장치들의 개별 특성을 지정해야 합니다.



Station Information 항목	설정 내용 및 조치 방법
Station type	단순 I/O 접점 기기라면 Remote I/O station을, 인버터처럼 데이터를 주고받는 기기라면 Remote device station 등 도면에 맞게 타입을 고릅니다.
Exclusive station count	해당 슬레이브 기기가 차지하는 점유국 개수(1국, 2국, 4국 등)를 지정합니다. 점유국 수가 어긋나면 뒷번호 전체에 에러가 발생합니다.
Reserve / invalid station select	설비 증설을 위해 비워두거나 고장으로 제거한 국번은 Reserve station으로 설정하여 불필요한 마스터 통신 알람을 차단합니다.





현장 실무 팁 (Tip)

모든 설정이 완료되어 우측 하단의 End 버튼을 눌러 창을 닫았다면, 상단 메뉴에서 Online -> Write to PLC를 실행하여 작성한 파라미터를 PLC 본체 메모리로 전송해야 합니다.

다운로드가 끝난 후에는 반드시 PLC의 전원을 리셋(Reset)하거나 껐다 켜주어야 합니다. 통신 파라미터는 전원이 재투입되는 시점에 컨트롤러가 갱신하므로, 리셋을 누락하면 세팅값이 적용되지 않아 통신이 열리지 않습니다.

이로써 미쓰비시 PLC의 통신 연결부터 메모리 할당, 그리고 이더넷과 CC-Link 네트워크 구성까지 이어지는 파라미터 세팅 2부작 가이드를 모두 마무리합니다.

처음엔 수많은 영문 메뉴와 빈칸들이 낯설게 느껴지겠지만, 사양서를 대조하며 차분히 빈칸을 채워나가다 보면 어느새 제어반의 든든한 사령탑을 완벽히 구축해 내실 수 있을 것입니다.

언제나 흔들림 없이 라인의 심장을 뛰게 만드는 수많은 현장 보전 엔지니어분들의 노고를 진심으로 응원합니다.



PLC 기본 파라미터 제어 기술 기록
본 포스팅은 미쓰비시 PLC 통신망 구축에 관한 현장 작업 표준서를 바탕으로, 상위 PC 연동을 위한 이더넷 파라미터(Open Settings)와 하위 제어망인 CC-Link의 국번 타입 설정법을 체계적으로 정리했습니다.
