    안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

    새로운 자동화 라인을 셋업하거나 기존 설비의 제어기를 교체할 때, 미쓰비시(Mitsubishi) PLC의 초기 파라미터 설정은 전체 시스템의 뼈대를 잡는 가장 중요한 작업입니다.

    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)

    PC와 PLC 간의 통신 연결부터 메모리 영역 지정, 입출력 모듈의 등록이 하나라도 누락되면 설비가 정상적으로 가동될 수 없습니다.

    오늘은 실무 데이터를 바탕으로, 초보 엔지니어도 실수 없이 진행할 수 있는 PLC 메인 파라미터 세팅의 정석을 1탄과 2탄으로 나누어 체계적으로 정리해 보겠습니다.



    PLC 기본 파라미터 세팅 3줄 요약

    1. PC 연결 시 장치관리자에서 USBDriver를 수동 설치하고 Transfer Setup을 맞춥니다.
    2. PLC Parameter 메뉴에서 File, Device, Program 영역을 도면에 맞게 순차적으로 지정합니다.
    3. I/O assignment에서 장착된 모듈을 등록하고, 시리얼 모듈의 Switch setting을 진행합니다.

    1단계: PC와 PLC 연결 및 USB 드라이버 설치

    프로그램을 조작하기 전, 가장 먼저 작업용 PC와 PLC 하드웨어를 USB 케이블 또는 Ethernet 케이블로 연결해야 합니다.

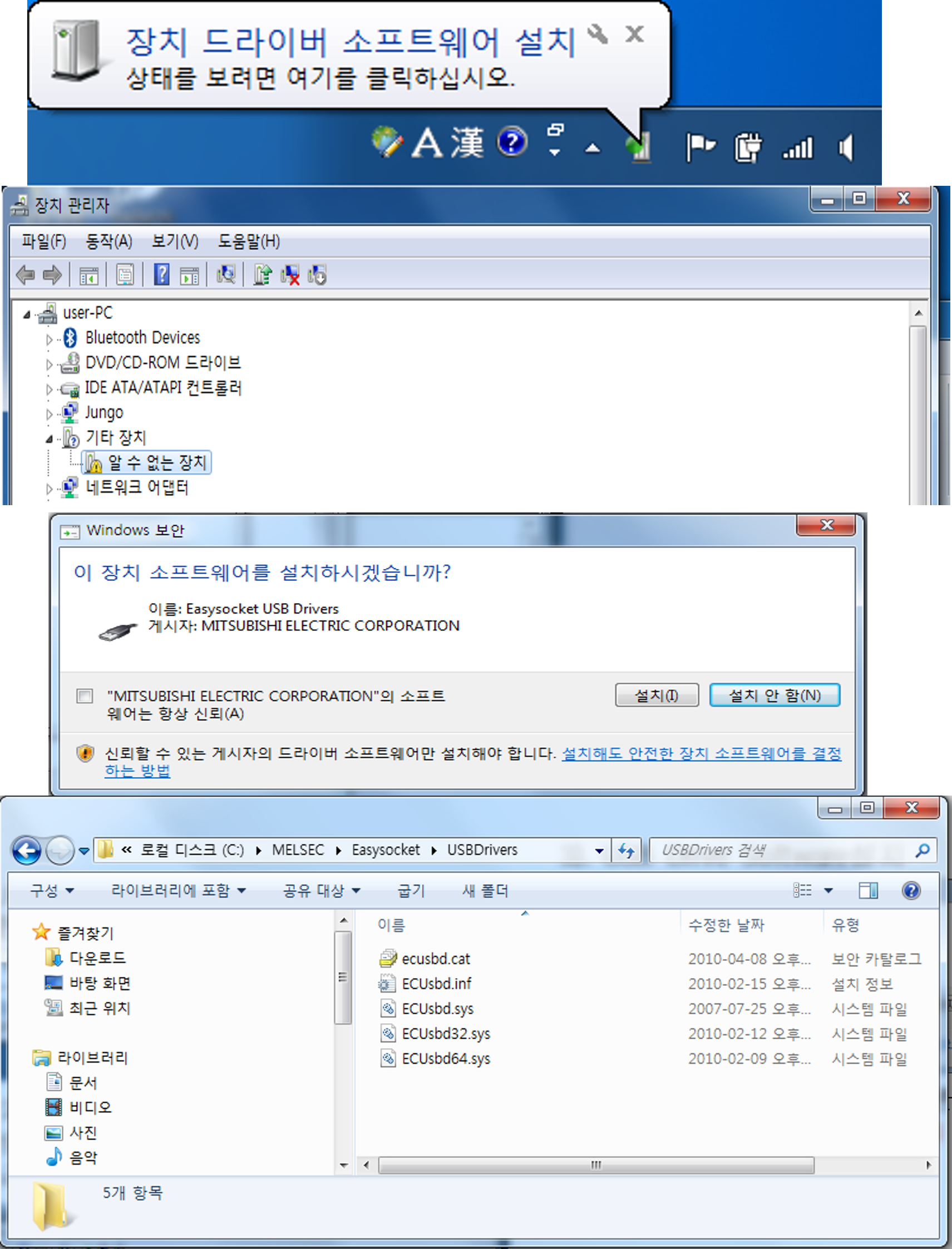

    USB 케이블을 처음 꽂았다면 윈도우 우측 하단에 새 장치 알림이 뜨게 되며, 이때 제어판의 '장치관리자'로 들어가 미인식된 알 수 없는 장치를 찾아 마우스 우클릭 후 드라이버 업데이트를 진행합니다.



    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)

    드라이버 수동 설치 경로를 물어보는 창이 나타나면, 미쓰비시 소프트웨어가 설치된 기본 폴더인 C:\MELSEC\Easysocket\USBDriver 경로를 지정하여 소프트웨어 설치를 완료합니다.

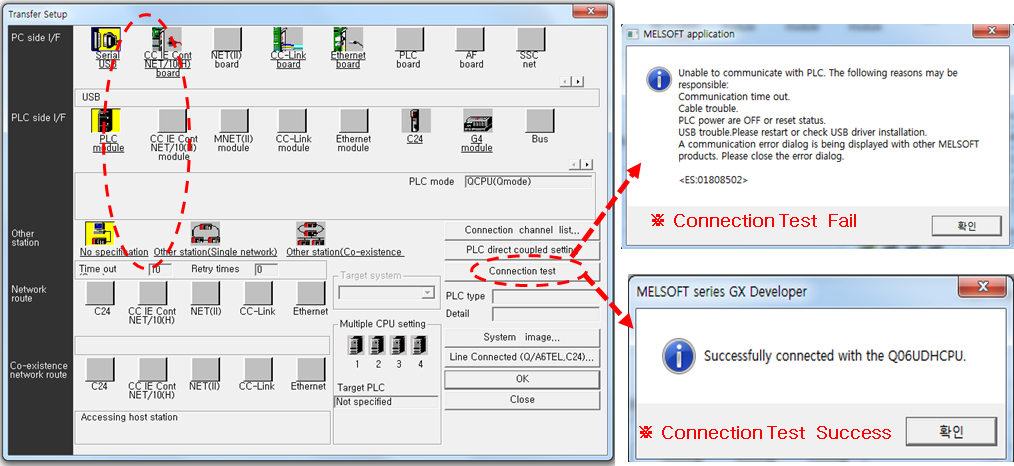

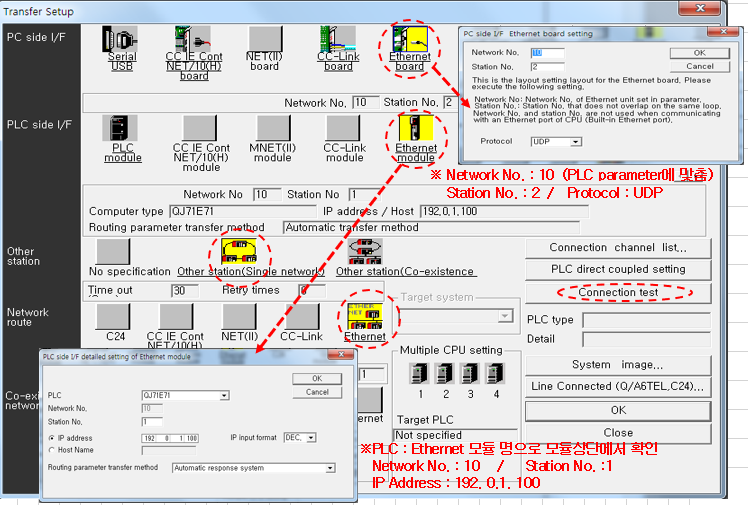

    드라이버가 정상적으로 잡혔다면 프로그래밍 툴에서 Transfer Setup 메뉴를 열어 현재 연결된 방식(USB 또는 Ethernet)을 정확하게 선택해 주어야만 통신이 활성화됩니다.



    2단계: PLC File, Device, Program 기본 설정

    통신이 연결되었다면 좌측 프로젝트 트리의 PLC Parameter 항목을 더블클릭하여 메인 설정 창을 엽니다. 여기서부터 설비의 두뇌 역할을 할 기본 메모리와 스캔 환경을 구성합니다.

    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)
    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)
    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)

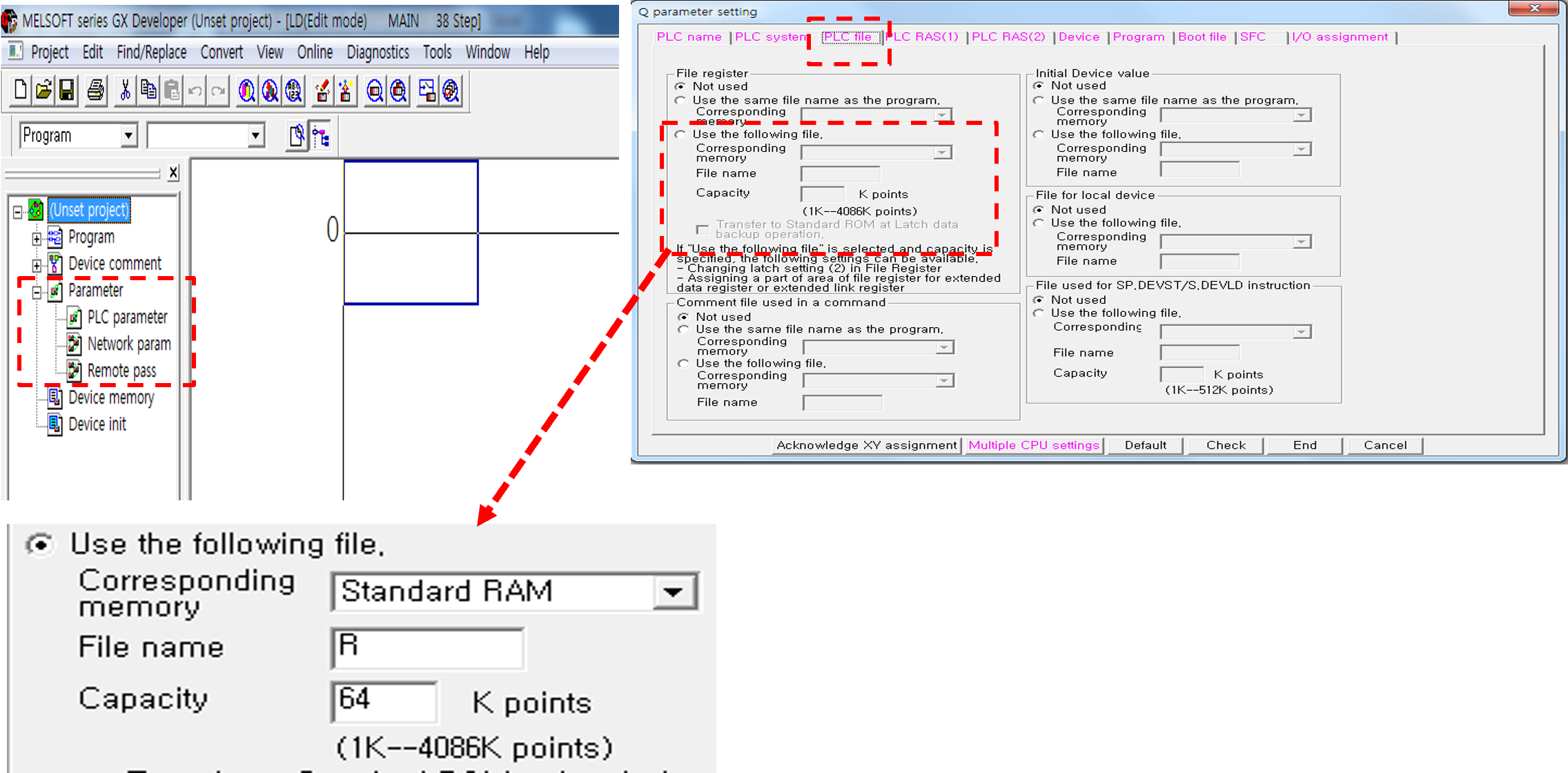

    첫 번째로 PLC file 탭으로 이동하여 File register 항목을 Use the following file로 선택해 줍니다. 이는 전원이 꺼져도 유지되어야 할 레지스터 파일 영역을 사용하겠다는 선언입니다.

    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)



    두 번째로 Device 탭을 클릭하여 Data Register 등 설비에서 사용할 내부 메모리의 디바이스 영역 크기를 도면 사양에 맞게 조정합니다.

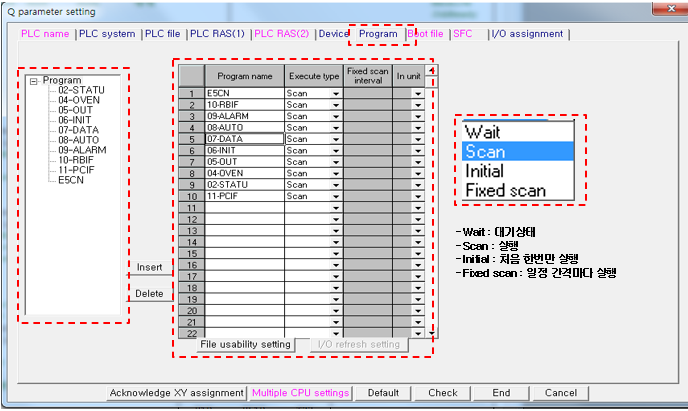

    세 번째로 Program 탭을 열어 작성된 프로그램들의 Scan 순서를 정렬하고, 각 프로그램 파일의 Program Execute Type(스캔 실행, 대기 등)을 알맞게 지정하여 로직이 엉키지 않도록 세팅합니다.



    3단계: I/O assignment (입출력 모듈 할당) 등록

    소프트웨어 설정과 실제 장착된 하드웨어의 번지를 일치시키는 I/O assignment 작업은 매우 중요합니다. Base Slot에 장착된 순서(0번 슬롯부터)대로 각 모듈의 타입과 입출력 점수를 차례대로 등록합니다.



    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)

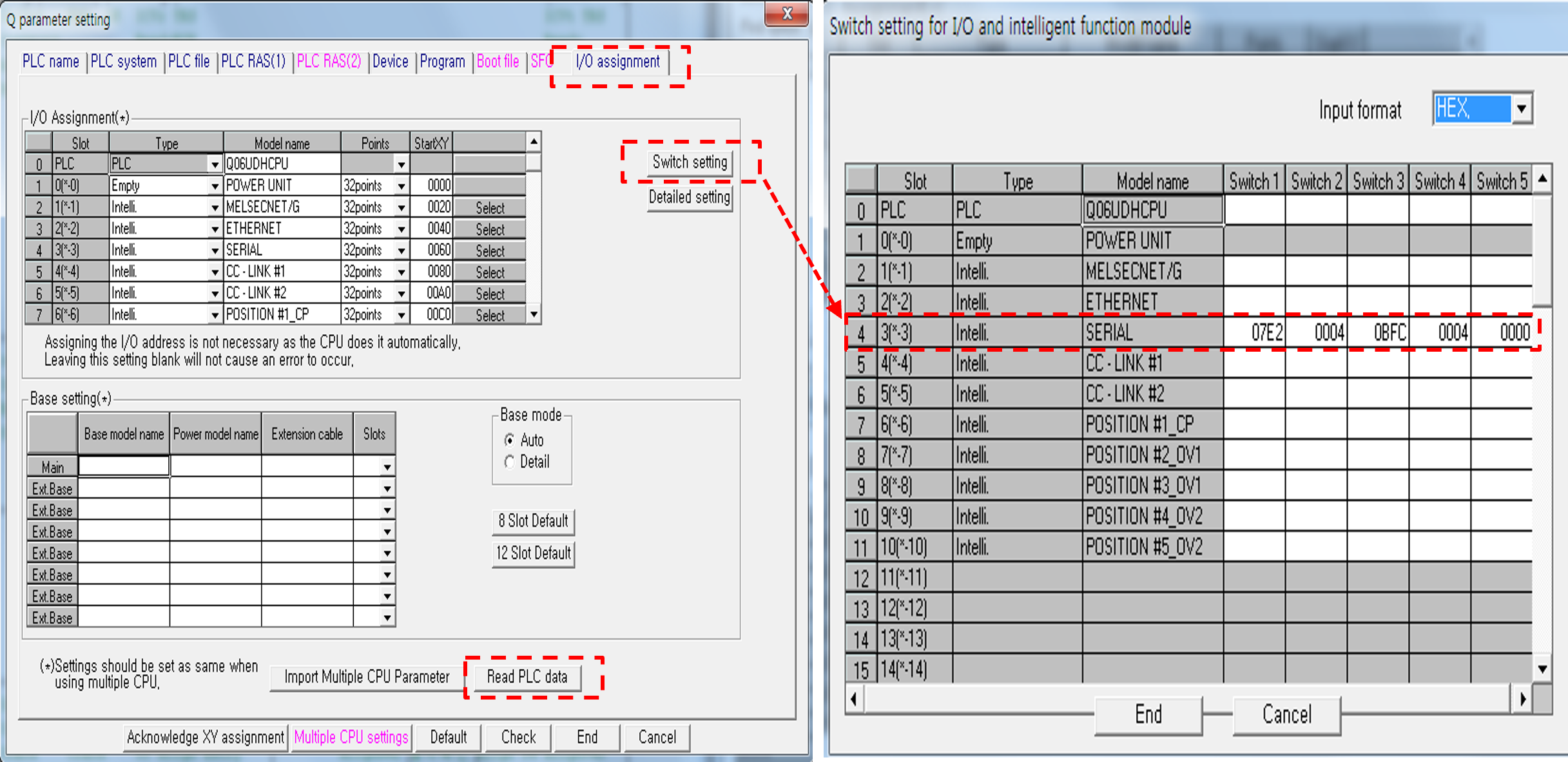

    수동 기입이 번거롭다면, PLC와 통신이 연결된 상태에서 창 하단의 Read PLC data 버튼을 누르는 것이 좋습니다. 이 버튼을 클릭하면 현재 랙(Rack)에 꽂혀있는 모듈 리스트를 자동으로 읽어와 화면에 생성해 주어 실수를 방지할 수 있습니다.



    미쓰비시 PLC 파라미터 세팅 및 PC 통신 연결 가이드 (1탄)



    만약 시리얼(Serial) 통신 모듈이 장착되어 있다면, 해당 슬롯 우측의 Switch setting 버튼을 눌러 통신 속도와 데이터 포맷을 결정하는 Switch 1 ~ Switch 5 값을 사양서에 맞게 정확히 기입해야 합니다.



    제어반의 뇌와 신경망을 연결하는 이 기본 파라미터 세팅을 완벽하게 숙지하셨다면, 설비 셋업의 절반을 완료한 것과 다름없습니다.

    이어지는 [2탄]에서는 장비와 외부 상위 기기를 네트워크로 묶기 위한 이더넷(Ethernet) 통신 파라미터 세부 설정법을 심도 있게 다루어 보겠습니다.
