오토닉스 MT4Y 판넬 메타 세팅: 경광등(시그널 타워) 단선 감지 및 전류 알람 설정법

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

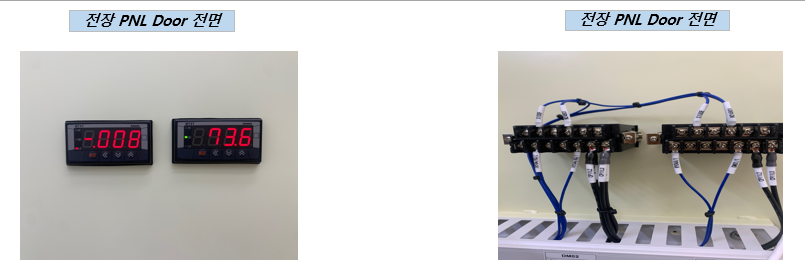

산업 현장의 전장 판넬(Panel) 도어 전면에는 설비의 전압, 전류, 주파수 등 아날로그 신호를 디지털 수치로 시인성 있게 보여주는 패널 메타(Panel Meter)가 장착됩니다.



그중에서 오토닉스(Autonics)사의 MT4Y 시리즈는 뛰어난 신뢰성과 정밀한 측정 기능으로 수많은 현장에서 표준 계기판으로 널리 채택되고 있습니다.

오늘은 MT4Y 판넬 메타를 활용하여 시그널 타워(경광등)의 RED 램프 단선(Fail) 상황을 실시간으로 감지하고 경보를 띄우기 위한 전류 감시 파라미터 세팅법을 다루어 보겠습니다.



공장 자동화 라인에서 경광등의 붉은색 램프는 설비 비상 정지나 치명적인 알람을 알리는 최후의 시각적 경보 수단입니다.

하지만 램프 자체의 수명이 다해 소켓 내부에서 단선이 발생하더라도 육안으로는 즉시 알아채기 어렵다는 치명적인 사각지대가 존재합니다.



이러한 문제를 해결하기 위해 경광등으로 공급되는 전원선을 판넬 메타의 전류 입력 단자에 통과시켜, 램프 점등 시 흐르는 미세한 전류 값을 실시간으로 모니터링하는 회로를 구성합니다.

설정된 기준치보다 전류가 낮게 감지되면 상위 제어기로 즉각 단선 알람을 보내어 유지보수의 공백을 없애는 훌륭한 실무 보전 노하우입니다.



오토닉스 MT4Y 판넬 메타 세팅 3줄 요약

1. 전면부 [MODE] 키를 3초간 눌러 PA1 그룹 진입 후 부하에 맞는 입력값 사양과 상한 표시치를 맞춥니다.
2. [MODE] 키를 5초간 눌러 PA2 그룹 진입 후 접점 출력 모드인 [oUt.t] 항목을 활성화합니다.
3. 대기 화면에서 출력될 하한 프리셋 [L.SET] 값을 입력하여 전류 저하 시 알람이 울리도록 설정합니다.

오토닉스 MT4Y 입력 사양 및 PA1 그룹 파라미터 설정

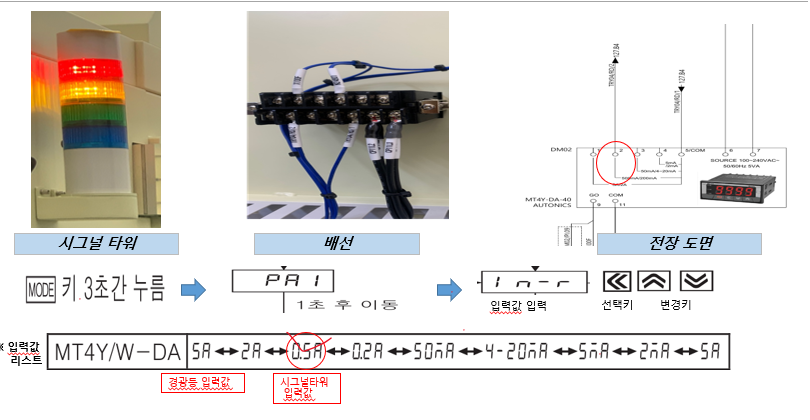

전장 판넬 내부의 배선 도면을 살펴보면 경광등 전원선이 MT4Y-DA-40 모델의 전류 측정 단자부로 연결되어 있는 것을 확인할 수 있습니다.

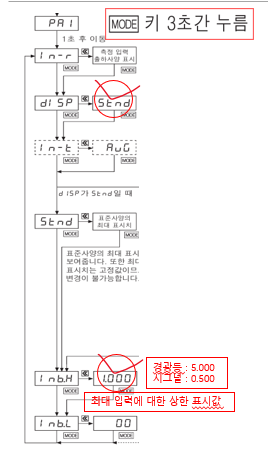

초기 세팅을 위해 먼저 전면 패널의 [MODE] 키를 약 3초간 길게 누르면 파라미터 첫 번째 그룹인 [PA1] 모드로 진입하게 됩니다.





[PA1] 그룹에서는 계기판이 받아들이는 아날로그 센서 및 입력 신호의 사양과 측정 범위를 결정하는 핵심 파라미터들을 조작할 수 있습니다.

[MODE] 키를 차례대로 누르면 [in-r] (측정 입력 출하사양 표시), [diSP] (최대 표시치), [in-t] (입력 타입) 등 다양한 항목이 순서대로 나타납니다.



이 단계에서 현장의 부하 사양에 맞게 입력 전류 범위를 정확하게 지정해 주어야 계기판이 올바른 수치를 연산하여 디스플레이에 띄울 수 있습니다.

오토닉스 MT4Y 모델은 5A, 2A, 0.5A, 0.2A, 50mA, 4-20mA 등 다양한 전류 및 전압 입력 사양을 지원하므로 현장 도면의 스펙을 반드시 대조해야 합니다.

경광등과 시그널 타워의 입력값 및 상한 표시치 조작 (inb.H)

입력 사양 설정 항목을 지나치다 보면 [inb.H] (최대 입력에 대한 상한 표시값) 파라미터를 마주하게 됩니다.

이 파라미터는 계측기가 감지하는 최대 입력 전류 스케일에 대해 디스플레이가 몇이라는 숫자로 환산하여 보여줄 것인가를 결정하는 배율 설정입니다.



현장의 실무 적용 사례를 살펴보면, 경광등 라인에 적용할 때는 상한 표시값을 [5.000]으로 세팅하여 세밀한 전류 변화를 관측할 수 있도록 구성합니다.

반면 일반적인 시그널 타워 제어 라인에 적용할 때는 스케일을 다르게 잡아 [0.500] 수준으로 넉넉하게 상한선을 맞추어 놓는 것이 일반적인 관행입니다.



이 상한 표시치 세팅이 정확해야만 램프가 정상 점등되었을 때 흐르는 정격 전류와 단선 시 떨어지는 전류 수치를 명확하게 구분할 수 있습니다.

따라서 전장 도면의 전류 부하 계산서나 현장 테스터기 실측 값을 바탕으로 오차 없는 수치를 기입하는 것이 엔지니어의 핵심 역량입니다.



AUTONICS MT4Y SETTING

판넬 메타 (경광등 전류 알람) 필수 파라미터 세팅 요약표

STEP	DISPLAY	설정 내용	조작 방법
1. PA1 그룹 (입력 및 상한 설정)
1	MODE 3초	파라미터 1그룹 진입	MODE 키 3초간 누름
2	IN-R	입력 사양 선택	이동 후 5A 선택, MODE 저장
3	INB.H	최대 입력 상한 표시치	경광등: 5.000 / 시그널: 0.500
2. PA2 그룹 (출력 모드 설정)
4	MODE 3초	파라미터 2그룹 진입	MODE 키 3초간 누름
5	OUT.t	출력(알람) 동작 모드	이동 후 L.St 선택, MODE 저장
3. 프리셋 모드 (하한 알람 기준치 설정)
6	MODE 5초	프리셋 설정 진입	MODE 키 5초간 누름
7	L.SET	하한 프리셋 값 설정	원하는 차단 전류 입력 후 저장

PA2 그룹 진입 및 출력 모드 (oUt.t) 설정

기본적인 입력 스케일 세팅이 완료되었다면 다음 단계로 릴레이 접점 출력의 동작 방식을 결정하는 PA2 그룹으로 이동해야 합니다.

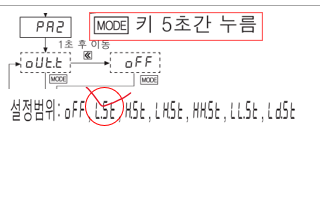

대기 화면에서 [MODE] 키를 약 5초간 길게 꾹 누르고 있으면 화면이 [PA2] 그룹으로 전환되며 고급 제어 파라미터 영역으로 진입하게 됩니다.





[PA2] 그룹에 진입한 후 [UP] 또는 [DOWN] (변경키) 버튼을 조작하여 [oUt.t] (출력 모드) 항목을 화면에 호출합니다.

이 [oUt.t] 파라미터의 초기 기본값은 [oFF] (출력 사용 안 함)로 비활성화되어 있으므로 반드시 이 부분을 변경해 주어야 합니다.



[oUt.t] 항목의 설정 범위를 보면 [oFF]를 비롯하여 [L.St], [H.St], [LH.St], [HH.St], [LL.St], [Ld.St] 등 다양한 접점 동작 모드가 존재합니다.

우리는 전류가 설정된 하한 기준 아래로 떨어졌을 때 접점을 붙여 알람을 띄워야 하므로, 용도에 맞는 프리셋 및 알람 출력 모드로 정확히 변경해야 합니다.



하한 프리셋 (L.SET) 값 입력을 통한 단선 경보 완성

출력 모드 설정까지 마무리했다면 마지막으로 전류가 부족할 때 경보를 발생시킬 기준 수치인 하한 프리셋 값을 입력할 차례입니다.

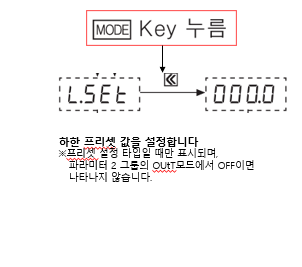

파라미터 내에서 [L.SET] 항목을 찾아 [MODE] 키로 선택하면 기본값인 [0000.0] 형태의 숫자가 디스플레이에 깜빡이며 나타납니다.





이 [L.SET] (하한 프리셋) 파라미터는 앞서 [PA2] 그룹의 [oUt.t] 모드가 정상적으로 활성화되어 있을 때만 화면에 표시되는 항목입니다.

만약 [oUt.t]가 [oFF]로 설정되어 있다면 [L.SET] 메뉴는 아예 나타나지 않으므로 앞서 진행한 출력 모드 설정을 다시 한번 점검해야 합니다.



경광등의 정격 전류 소모량을 측정한 뒤, 그보다 약간 낮은 안전 유예 범위를 하한 프리셋 수치로 입력하고 [MODE] 키를 눌러 저장합니다.

예를 들어 램프 점등 시 0.4A의 전류가 흐른다면 하한 프리셋을 0.2A 수준으로 설정하여, 램프 단선으로 전류가 0으로 떨어졌을 때 즉시 감지하도록 합니다.



자주 묻는 질문 (FAQ)

Q. [L.SET] 메뉴로 진입하려고 해도 화면에 아예 뜨지 않고 건너뛰어 집니다.
A. PA2 그룹의 [oUt.t] 출력 모드가 [oFF]로 되어 있으면 하한 프리셋 메뉴가 숨겨집니다. 출력 모드를 알람 기능이 포함된 다른 옵션으로 변경한 뒤 다시 확인해 주세요.

Q. 램프가 켜져 있는데도 전류치가 엉뚱하게 흔들리며 자꾸 오알람이 뜹니다.
A. 입력 전류 사양(5A, 50mA 등)이 배선 결선 방식과 일치하는지 확인하시고, 상한 표시치 [inb.H] 배율이 정확하게 잡혀 있는지 도면과 대조해 보시기 바랍니다.

모든 세팅이 끝난 후에는 제어 판넬의 전원을 재부팅하여 설정값이 영구 메모리에 안전하게 백업되었는지 확인하는 시운전을 거칩니다.

실제로 경광등 전원 전선을 잠시 분리하거나 램프를 소켓에서 빼보는 테스트를 통해 판넬 메타의 알람 릴레이가 정상 동작하는지 반드시 검증해야 합니다.

오늘 정리해 드린 오토닉스 MT4Y 판넬 메타의 전류 감시 및 단선 알람 세팅법이 현장 엔지니어들의 완벽한 설비 보전에 든든한 길잡이가 되기를 바랍니다.



전장 계기판 및 자동화 제어 기록
본 포스팅은 공장 자동화 라인의 시그널 타워 및 경광등 램프 단선 검증을 위해 오토닉스 MT4Y 판넬 메타의 PA1 및 PA2 그룹 파라미터 셋업 절차를 체계적으로 정리했습니다.
