SMC FLOW SWITCH (PCW 유량계) 조작법 및 하한 알람(Alarm) 세팅 가이드

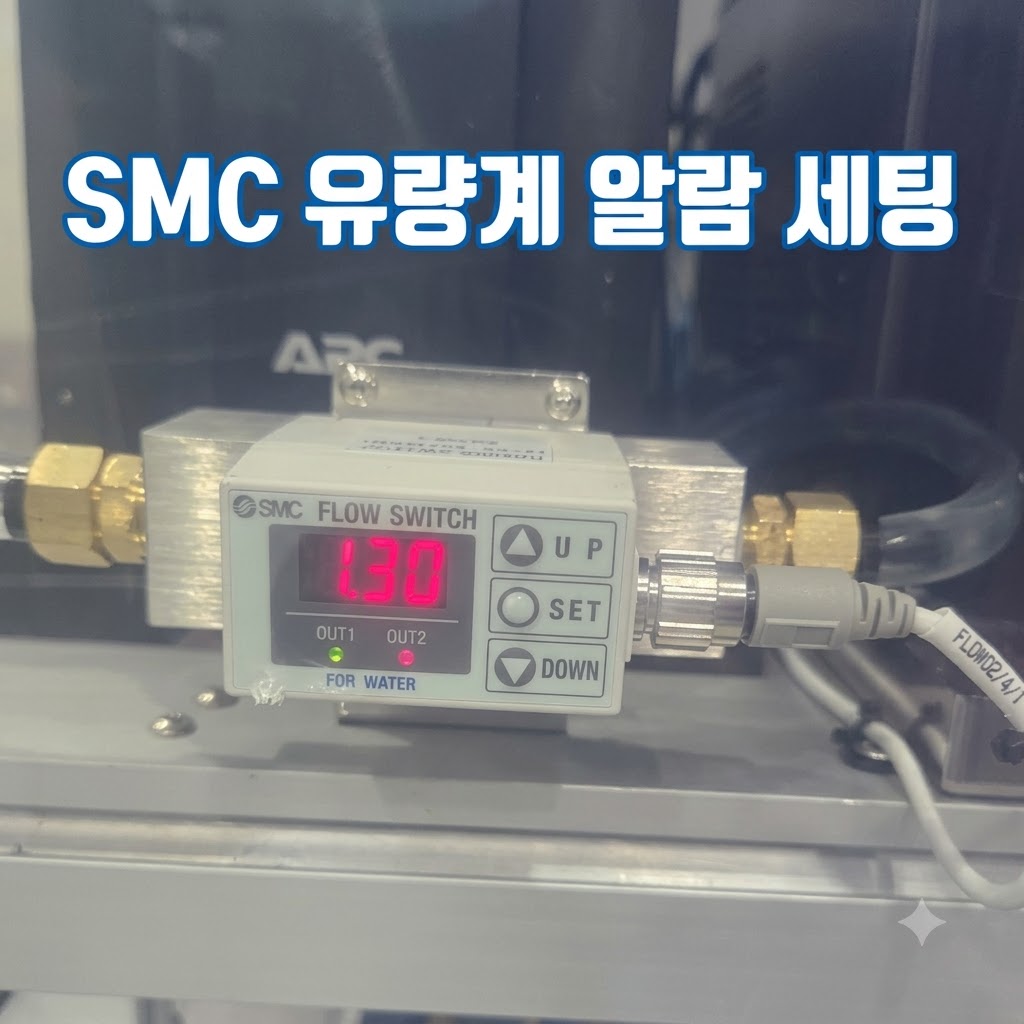

[사진 1: 쿨러 옆면에 설치된 SMC 유량 스위치 사진 삽입]



반도체 장비나 대형 자동화 설비에서 열을 식혀주는 냉각수(PCW, Process Cooling Water) 라인은 설비의 혈관과도 같습니다. 이 냉각수가 끊기면 기계가 순식간에 과열되면서 엄청난 데미지를 입게 됩니다.

오늘은 쿨러(Cooler) 옆면에 설치해서 냉각수가 제대로 흐르고 있는지 감시하는 'SMC 유량 스위치(Flow Switch)' 세팅 방법을 정리해 둡니다. 2025년 최신 매뉴얼 기준이며, 이 스위치는 전면에 있는 3개의 버튼(UP, SET, DOWN)만으로 모든 조작을 진행합니다.

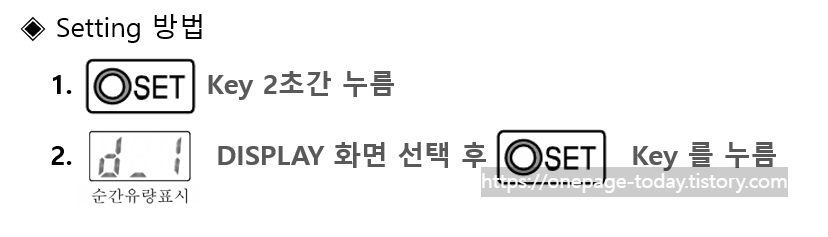

1단계 : 기본 설정 모드 진입 및 유량 단위 세팅

가장 먼저 기계에 진입해서 현재 유량을 띄우는 기본 세팅입니다.

1) SET 버튼 2초 누름
기본 화면에서 SET 버튼을 2초간 꾹 누르면 설정 모드로 진입합니다.

2) d_1 (순간 유량 표시)
화면에 'd_1'이 나오면 SET 버튼을 눌러 확정합니다. 현재 흐르는 냉각수량을 실시간으로 보겠다는 설정입니다.

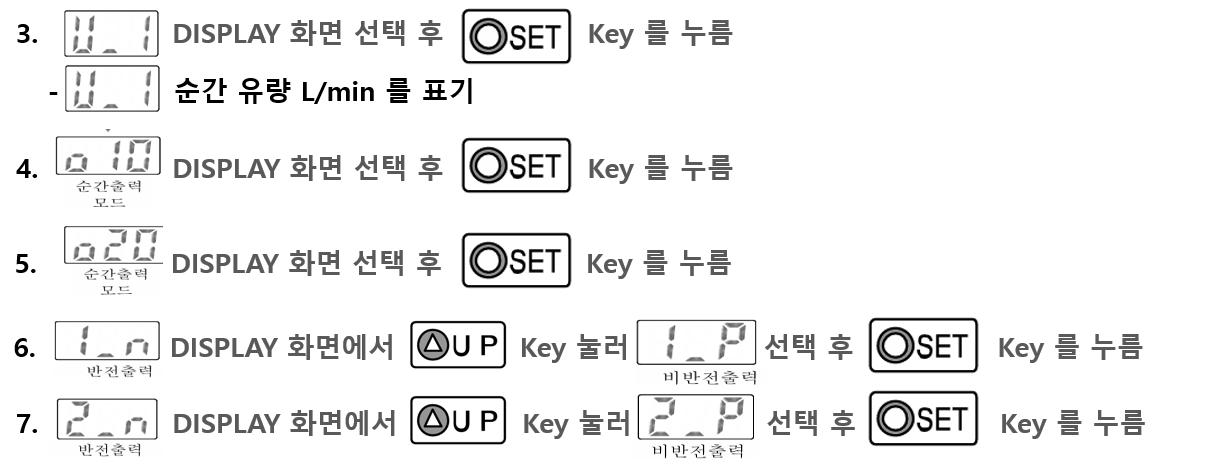

3) U_1 (단위 설정)
다음으로 'U_1'이 나오면 다시 SET 버튼을 누릅니다. 유량 단위를 L/min(분당 리터)으로 표기하겠다는 설정입니다.

2단계 : 출력 모드 및 접점 설정 (반전/비반전)

현장에서 가장 헷갈리기 쉬운 부분으로, 냉각수 이상 발생 시 알람 신호를 PLC로 어떻게 보낼지 결정하는 설정입니다.

1) o1o 및 o2o (순간 출력 모드)
화면에 'o1o'가 나오면 SET 버튼, 이어서 'o2o'가 나와도 SET 버튼을 눌러서 순간 출력 모드로 확정합니다.

2) 1_P / 1_n (OUT1 접점 방향 설정)
'1_P'(비반전 출력) 또는 '1_n'(반전 출력)이 화면에 뜹니다. UP 버튼을 눌러서 현장 도면(A접점/B접점)에 맞는 모드를 선택하고 SET 버튼을 누릅니다.

3) 2_n / 2_P (OUT2 접점 방향 설정)
OUT2 역시 '2_n'(반전 출력)이나 '2_P'(비반전 출력) 중 UP 버튼으로 알맞은 것을 고른 뒤 SET 버튼을 누르면 기본 세팅 파트가 끝납니다.

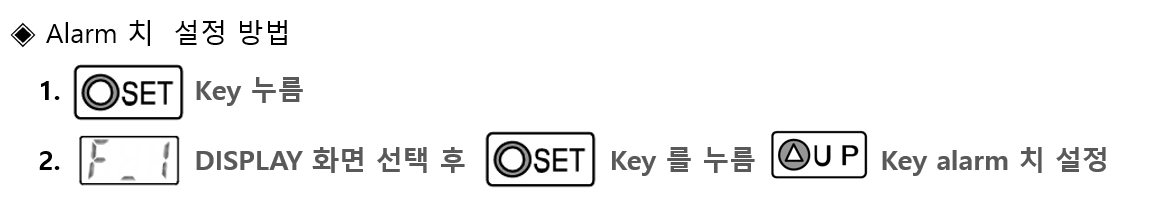

3단계 : 알람(Alarm) 기준치 설정 (★가장 중요)

냉각수가 몇 리터 이하로 떨어졌을 때 경광등을 울리고 설비를 멈출지 정하는 가장 핵심적인 세팅입니다.

1) 대기 상태에서 SET 버튼 1번 짧게 누름
일반 숫자가 떠 있는 대기 화면에서 SET 버튼을 짧게 한 번만 누릅니다.

2) F_1 (알람 치 설정 모드)
화면에 'F_1'이 뜨면 SET 버튼을 다시 누르고, UP 또는 DOWN 버튼을 조작해서 원하는 최소 유량(경계선) 수치를 맞춘 뒤 SET을 눌러 저장합니다.



4단계 : 핵심 요약 (파라미터 세팅 테이블)

현장에서 빠르게 참고할 수 있도록 아래 요약표를 활용하시기 바랍니다.



STEP	DISPLAY	설정 내용	조작 방법 (버튼)
▶ 1. 기본 디스플레이 및 유량 단위 설정
1	(시작)	설정 모드 진입	SET 버튼 2초간 꾹 누름
2	d_1	순간 유량 표시 모드	화면 확인 후 SET 버튼 누름
3	U_1	유량 단위 설정 (L/min)	화면 확인 후 SET 버튼 누름
▶ 2. 출력 모드 및 반전/비반전 설정
4	o1o	OUT 1 순간 출력 모드	화면 확인 후 SET 버튼 누름
5	o2o	OUT 2 순간 출력 모드	화면 확인 후 SET 버튼 누름
6	1_P / 1_n	OUT 1 비반전(P) / 반전(n) 출력	UP 버튼으로 선택 후 SET 버튼 누름
7	2_n / 2_P	OUT 2 반전(n) / 비반전(P) 출력	UP 버튼으로 선택 후 SET 버튼 누름
▶ 3. 알람(Alarm) 기준치 설정 (★가장 중요)
8	(대기화면)	알람 설정 모드 진입	기본 화면에서 SET 버튼 1번 짧게 누름
9	F_1	알람(Alarm) 경계 수치 설정	UP/DOWN 버튼으로 수치 맞춘 후 SET 버튼 저장



모든 설정을 마친 후에는 메인 밸브를 조절해 보면서, 설정한 유량 밑으로 떨어졌을 때 알람(적색 LED)이 정상적으로 동작하는지 반드시 인터록 테스트를 진행하시기 바랍니다.
