방사선 누출(LEAK) 디스플레이 알람(Alarm) 세팅 및 릴레이 검증 가이드

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

X-ray나 CT 검사 장비를 운영하는 산업 현장에서는 작업자의 안전을 위해 방사선 누출(Leakage Radiation)을 철저하게 감시해야 합니다.

만약 차폐막이 손상되어 기준치 이상의 방사선이 외부로 새어 나오면 작업 환경 안전에 심각한 문제를 초래할 수 있습니다.

오늘은 SEC사의 CT 검사기 등에 부착되어 누출 발생 시 즉각적으로 경보를 울려주는 LEAK DISPLAY Setting 매뉴얼을 다루어 보겠습니다.



현장에 처음 투입된 엔지니어라도 매뉴얼의 조작 순서만 정확히 따라오면 손쉽게 알람 경계치를 세팅하고 제어 출력을 테스트할 수 있습니다.

이 기본 세팅법과 검증 방법만 숙지해 두면 어떤 방사선 차폐 설비에서도 신속하게 안전 시스템을 복구하고 관리 체계를 구축할 수 있습니다.



SEC LEAK DISPLAY SETTING

CT 검사기 방사선 누출 감지 디스플레이 알람(Alarm) 세팅 요약표

STEP	DISPLAY	설정 내용	조작 방법 (버튼)
1. 설정 모드 진입 및 수치 변경
1	Ar.1	설정 모드 진입	후면 [SET] + [MODE] 키 동시에 3초간 누름
2	수치 깜빡임	Alarm 상한치 기입	[MODE] 키로 자릿수 이동, [SET] 키로 숫자 변경
2. 설정값 저장 및 대기 화면 복귀
3	SET	수치 입력 완료 확인	수치 설정 후 [MODE] 키를 눌러 SET 문구 띄움
4	Ar.1	상위 메뉴로 빠져나옴	다시 [SET] + [MODE] 키 동시에 누름
5	(현재 측정치)	초기 화면 복귀 완료	한 번 더 [SET] + [MODE] 키 동시에 누름

알람 설정을 위한 설정 모드(Set Mode) 진입

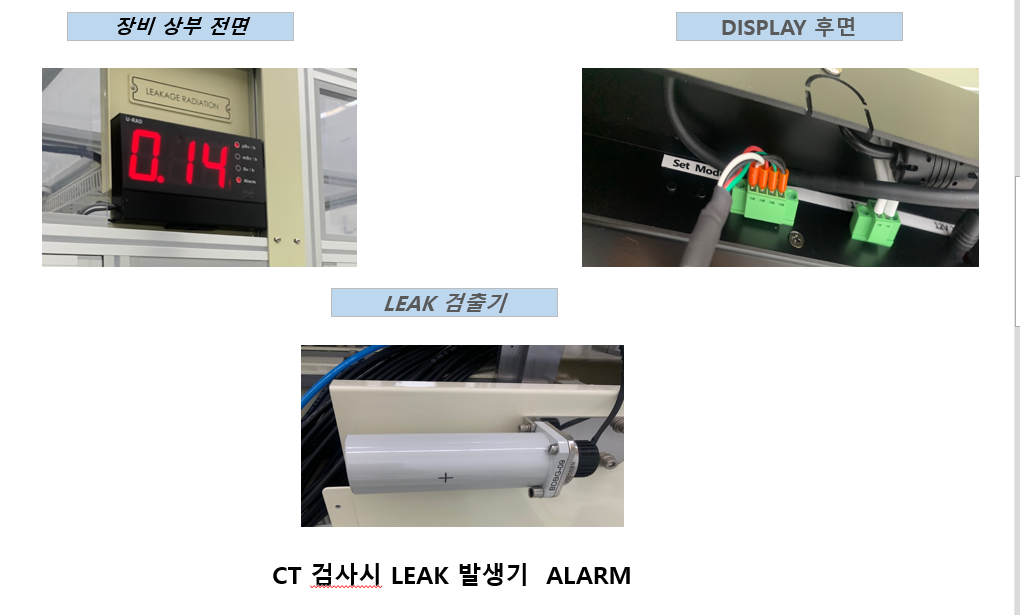

설비 상부 전면에 장착된 누출(LEAK) 디스플레이는 평상시 센서에서 현재 측정되는 방사선량(μSv/h 등)을 붉은색 숫자로 표기합니다.

이 수치가 현장 안전 기준치를 초과했을 때 설비 인터락(Interlock)을 확실하게 걸기 위해서는 알람 기준 수치를 정확히 입력해 두어야 합니다.





파라미터 설정 모드로 진입하려면 디스플레이 패널의 후면으로 이동하여 물리적인 조작 버튼을 제어해야 합니다.

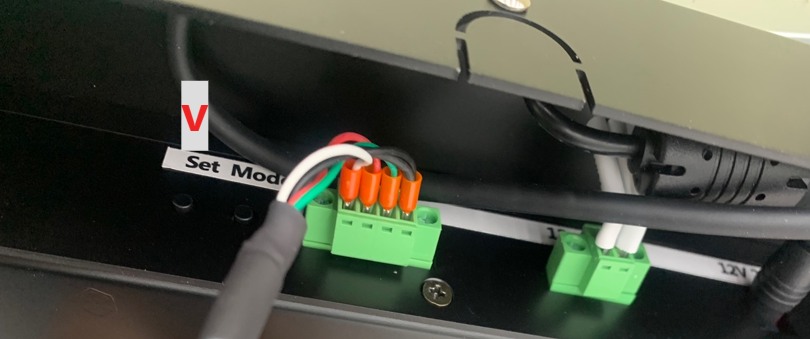

디스플레이의 후면 단자부 좌측을 보면 'Set Mode'라고 적힌 라벨 아래에 작은 스위치 형태의 [SET] 키와 [MODE] 키가 나란히 위치해 있습니다.



이 두 개의 [SET] 키와 [MODE] 키를 양손으로 동시에 약 3초간 길게 누르고 있으면 삐 소리와 함께 설정 모드가 활성화됩니다.

정상적으로 진입 단계에 들어섰다면 전면 디스플레이 화면의 숫자가 Ar.1 이라는 기호로 변경되어 표시되는 것을 확인할 수 있습니다.



경계 수치 입력 및 자릿수 변경 조작법

화면에 Ar.1 기호가 뜬 상태에서 알람 발생 기준치를 현장 안전 규격 및 차폐 기준에 맞게 기입하는 세부 조작을 진행해야 합니다.

원하는 숫자를 변경할 때는 후면의 [SET] 키를 짧게 눌러 0부터 9까지 원하는 수치로 하나씩 올려가며 정확한 값을 맞출 수 있습니다.





자릿수를 백의 자리나 십의 자리 등 다음 칸으로 넘기고 싶을 때는 [MODE] 키를 눌러 입력 커서를 좌우로 이동시키는 방식을 사용합니다.

이처럼 [SET] 키와 [MODE] 키를 번갈아 가며 설비 스펙 시트(Spec Sheet)에 명시된 정확한 알람(Alarm) 상한치를 디스플레이에 기입해 줍니다.



숫자 입력이 모두 끝났다면 변경한 파라미터 데이터를 기계에 최종적으로 인식시키기 위해 [MODE] 키를 여러 번 눌러줍니다.

전면 디스플레이 화면에 SET 이라는 영문 알파벳이 뜰 때까지 순서대로 넘겨주어야만 알람 수치 입력 프로세스가 성공적으로 완료된 것입니다.



설정 완료 확인 및 대기 화면 복귀 프로세스

화면에 SET 문구가 나타났다고 해서 파라미터 세팅이 영구적으로 저장되고 초기 측정 화면으로 바로 돌아간 것은 아닙니다.

이 상태에서 다시 한번 디스플레이 후면의 [SET] 키와 [MODE] 키를 동시에 꾹 눌러주는 종료 절차를 밟아야 합니다.



두 버튼을 동시에 누르면 화면에 처음 진입 시 보았던 Ar.1 기호가 다시 디스플레이되며 한 단계 상위 설정 메뉴로 빠져나오게 됩니다.

여기서 마지막으로 [SET] 키와 [MODE] 키를 동시에 한 번 더 눌러주면 우리가 평소 설비에서 보는 초기 방사선 측정 화면으로 완전히 복귀합니다.



이러한 다소 번거로운 다중 버튼 입력 방식은 현장 작업자가 설비를 청소하거나 일상 점검을 할 때 실수로 버튼을 눌러 중요한 안전 수치가 틀어지는 것을 원천적으로 차단하기 위한 훌륭한 안전장치입니다.

디스플레이 화면이 원래의 숫자 표기로 돌아왔다면 정상적으로 기기가 감시 모드로 동작하고 있다는 뜻입니다.



하한 알람 테스트 및 12V 릴레이(Relay) 동작 검증

수치 설정이 끝났다면 실제로 방사선 누출 알람이 발생했을 때 상위 제어기(PLC 등)로 신호가 정상 전달되는지 반드시 검증 시운전을 거쳐야 합니다.

테스트를 위해 앞선 세팅 과정을 반복하여 알람(Alarm) 경계 수치를 현재 안전하게 측정되고 있는 배경 수치보다 일부러 낮게 기입해 봅니다.



현재 측정값보다 알람 설정값이 낮아지면 기계는 즉각적으로 기준치를 초과한 누출 상태로 인지하여 후면의 특정 출력 단자를 통해 DC 12V 전압을 쏘아 보냅니다.

멀티 테스터기를 이용해 이 출력 접점 단자에서 DC 12V 전압이 흔들림 없이 정상적으로 측정된다면 디스플레이의 경보 출력 기능은 정상적인 상태입니다.



더 나아가 이 DC 12V 출력 라인에 실제 구동용 12V 릴레이(Relay)를 연결하여 물리적인 접점을 구성해 보는 것이 좋습니다.

출력된 12V 전원을 받은 릴레이가 코일이 여자되며 ON 상태로 정상 작동한다면, 경광등이나 설비 비상정지 회로를 완벽하게 제어할 수 있는 상태가 된 것입니다.



자주 묻는 질문 (FAQ)

Q. [SET] + [MODE] 키를 눌러도 Ar.1 화면으로 진입하지 않습니다.
A. 두 버튼을 누르는 타이밍이 어긋났거나 누르는 시간(3초)이 부족할 경우 진입이 제한됩니다. 정확히 두 스위치를 동시에 누른 상태로 3초 이상 길게 유지해 보시기 바랍니다.

Q. 알람 출력 테스트 시 디스플레이 화면은 깜빡이는데 12V 전압이 출력되지 않습니다.
A. 디스플레이 내부의 알람 접점 회로가 손상되었거나 후면 릴레이 연결 단자의 배선 결속 불량일 수 있습니다. 배선의 피복 손상 여부와 체결 상태를 먼저 점검해 주십시오.

안전과 직접적으로 직결된 방사선 감지 장비는 단 한 번의 사소한 오작동도 현장에 큰 위험을 초래할 수 있으므로, 정기적으로 이와 같은 릴레이 출력 테스트를 진행하여 보전 상태를 점검해야 합니다.

오늘 다룬 SEC사의 방사선 LEAK DISPLAY 세팅 매뉴얼을 명확히 숙지하여 현장의 소중한 작업자들을 보호하고 안정적인 설비 운용 환경을 구축하시길 바랍니다.
