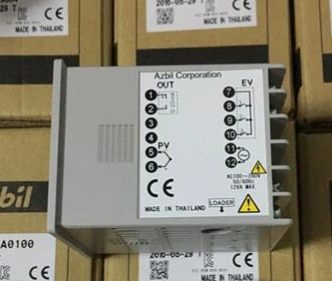

아즈빌(Azbil) 온도 지시 조절계 핵심 파라미터 및 Modbus 통신 세팅 가이드

안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.

산업 현장의 반도체 챔버나 열처리 공정 설비 등에서 정확한 온도 관리는 품질을 좌우하는 가장 중요한 요소입니다.



이러한 정밀 제어 시스템에서 온도를 측정하고 제어하는 핵심 유닛이 바로 온도 지시 조절계(Temperature Controller)입니다.

특히 현장에서 가장 널리 사용되는 아즈빌(Azbil) 사의 온도 지시계는 안정적인 제어 성능과 다양한 통신 기능을 제공합니다.

하지만 처음 장비를 다루는 엔지니어에게는 직관적이지 않은 알파벳 기호와 수많은 파라미터 메뉴가 큰 진입장벽이 되곤 합니다.

오늘은 첨부된 설정 데이터를 바탕으로 아즈빌 온도 지시계의 필수 파라미터(센서 타입, 이벤트 알람, Modbus 통신) 세팅 가이드를 상세히 정리해 보겠습니다.



단순한 매뉴얼 번역이 아닌 실제 현장 셋업 과정에서 반드시 확인해야 할 9가지 핵심 기호와 설정값의 의미를 중심으로 살펴보겠습니다.

이 기본기만 확실히 익혀두면 어떤 공정에서도 신속하게 온도계 통신을 구축하고 안정적인 제어 환경을 마련할 수 있습니다.



아즈빌(Azbil) 온도 지시계 세팅 3줄 요약

1. 전면부 PARA 키를 2초 이상 눌러 셋업 뱅크에 진입한 뒤 파라미터를 조작합니다.
2. 센서 타입(C01)을 맞추고, 장비 과열 방지를 위해 이벤트 상한 알람(E1.C1)을 설정합니다.
3. PLC 연동을 위해 기기 어드레스(C65)와 통신 속도(C66) 등 6가지 Modbus 규격을 일치시킵니다.

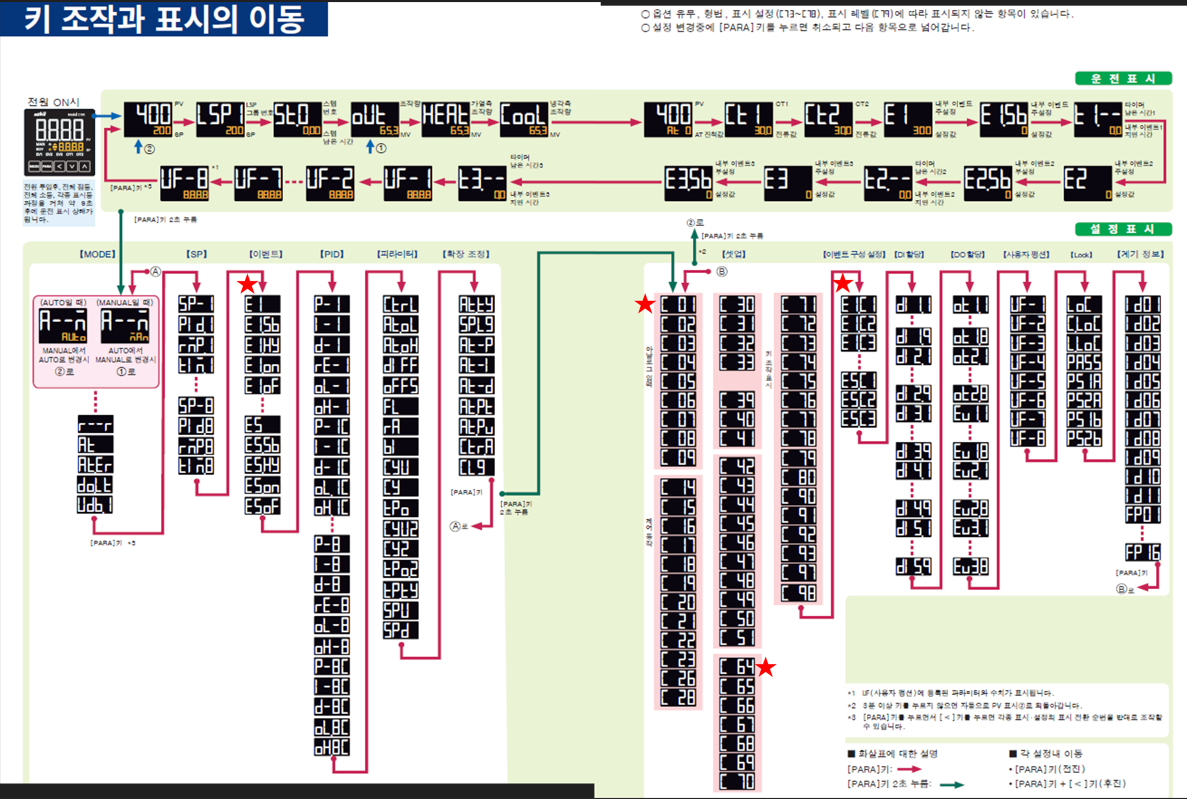

파라미터 설정을 위한 셋업 뱅크(Setup Bank) 진입

아즈빌 온도 지시계는 평상시 운전 화면에서는 현재 측정된 온도(PV)와 목표 설정 온도(SP)만을 표시하며 파라미터 조작을 제한합니다.

현장 작업자의 실수로 설정값이 틀어지는 것을 방지하기 위해 깊은 메뉴인 셋업 뱅크에 통신 및 센서 설정 기능이 숨겨져 있습니다.

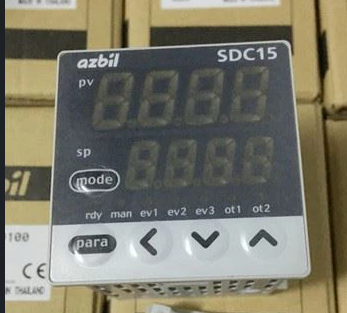

파라미터 수정을 원한다면 전면 조작 패널 가장 하단에 위치한 PARA(파라미터) 키를 약 2초 이상 길게 누르고 있어야 합니다.

화면이 깜빡이며 설정 모드로 진입한 후, 이 PARA 키를 짧게 여러 번 누르면 C01, E1.C1 등 다양한 파라미터 기호 항목으로 이동할 수 있습니다.



원하는 파라미터 기호가 화면에 나타났을 때 위아래 화살표 키를 이용해 수치를 변경하고, 다시 PARA 키를 누르면 다음 항목으로 넘어가며 자동으로 저장됩니다.

모든 설정이 완료된 후 버튼 조작 없이 약 3분간 대기하면 기계가 스스로 판단하여 초기 운전(PV/SP) 화면으로 안전하게 복귀하게 됩니다.



열전대 센서 타입 및 측정 범위 설정 (C01)

온도 제어의 첫 단추는 설비에 부착된 온도 센서의 물리적 특성을 지시계 소프트웨어에 정확하게 일치시키는 작업입니다.

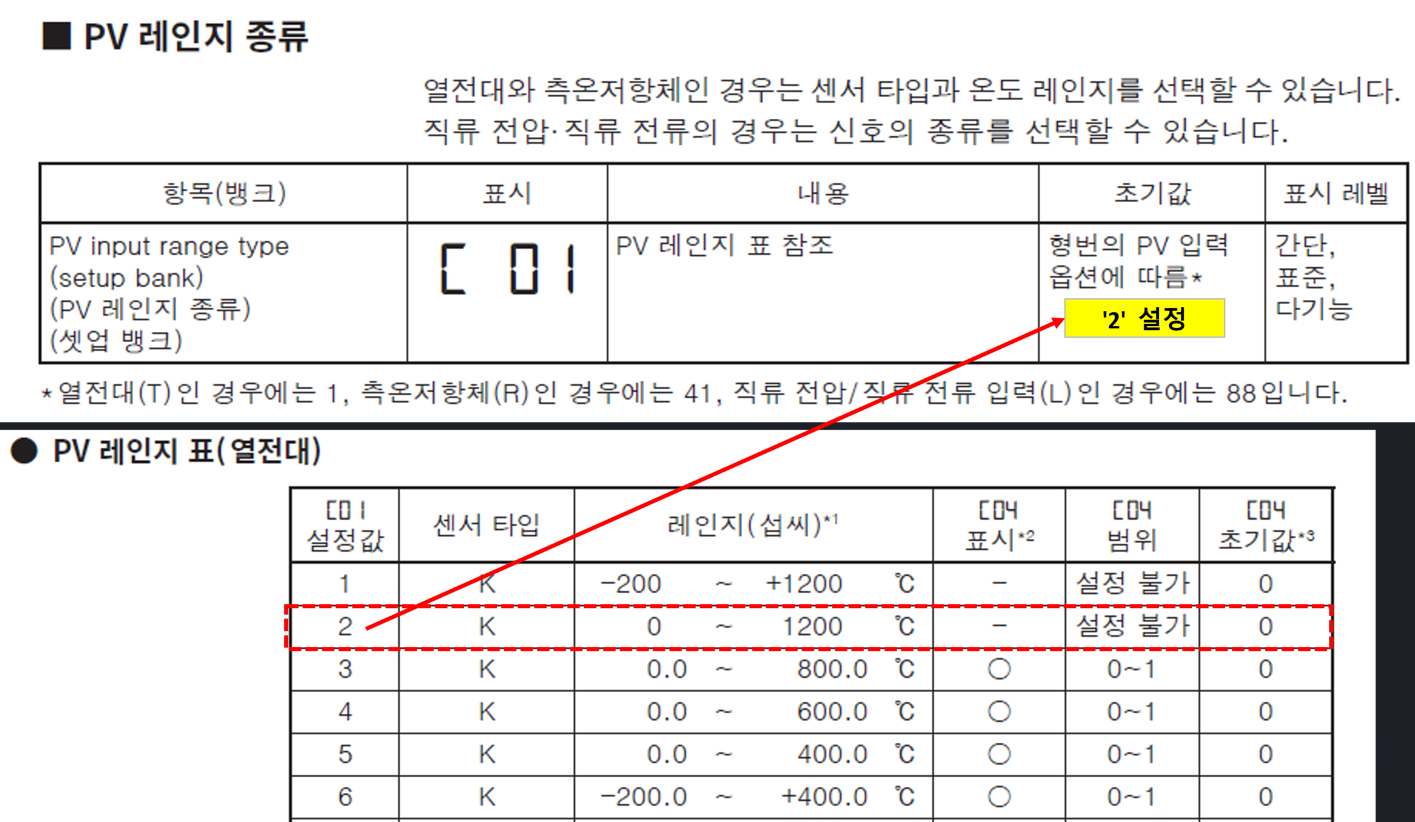

PARA 키를 눌러 C01(PV 레인지 종류) 파라미터를 찾은 뒤, 이 항목의 설정값을 2로 입력해 주어야 합니다.

이 숫자 2는 산업 현장에서 가장 범용적으로 쓰이는 K타입(K-Type) 열전대 센서를 사용하며, 온도 측정 범위를 0℃에서 1200℃까지 넓게 활용하겠다는 의미입니다.

센서 타입을 잘못 설정할 경우 실제 온도와 계기판 온도가 수십 도 이상 벌어지는 치명적인 측정 오류가 발생하므로 도면과 센서 스펙을 거듭 확인해야 합니다.



만약 PT100 같은 측온저항체 센서나 다른 종류의 열전대를 사용한다면 매뉴얼의 데이터 시트를 참고하여 C01의 값을 전혀 다른 숫자로 변경해야 합니다.

센서 설정은 전체 시스템의 신뢰도를 결정짓는 가장 기초적이면서도 중요한 단계이므로 각별한 주의가 요구됩니다.



장비 과열 방지를 위한 이벤트(알람) 설정

공정 중 히터나 제어기의 오작동으로 온도가 위험 수준까지 치솟을 경우 즉각적으로 경광등을 울리거나 장비를 셧다운 시키는 안전장치가 필수적입니다.

아즈빌 지시계에서는 이를 이벤트(Event) 기능으로 제어하며, 이번 세팅에서는 단일 알람 구성을 위해 이벤트 1(Event 1) 항목만을 활성화합니다.

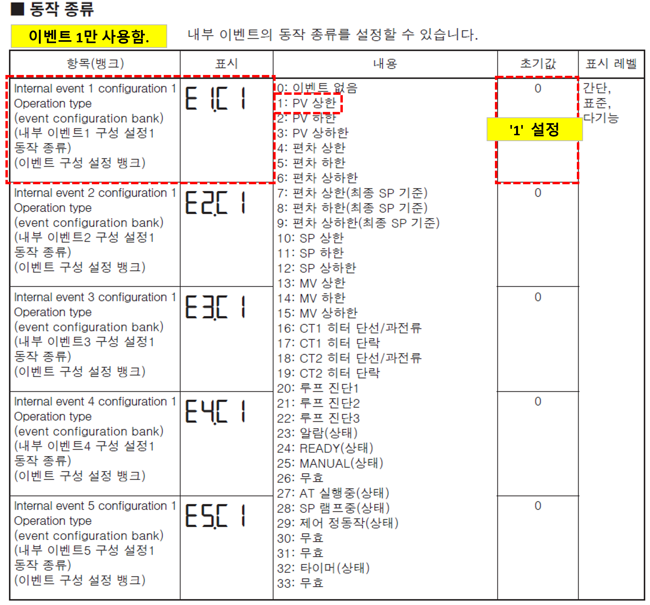

먼저 E1.C1(이벤트 1 동작 종류) 파라미터를 찾아 설정값을 1로 변경해 주어야 합니다.

이 값은 PV 상한 알람을 의미하며, 현재 측정 온도(PV)가 사전에 설정한 상한 경계치(SP)를 초과하여 상승할 때 알람 출력을 내보내겠다는 뜻입니다.



이어서 E1.C2(이벤트 1 동작 특성) 항목으로 이동하여 초기값인 0000(정동작) 상태를 그대로 유지하도록 설정합니다.

이는 온도가 상한선을 넘었을 때만 릴레이 접점이 붙어(A접점 방식) 경보를 울리게 하는 가장 표준적이고 직관적인 알람 작동 방식입니다.

상위 제어기 연동을 위한 Modbus 통신 설정

최근의 자동화 설비는 온도 지시계를 개별적으로 보지 않고 메인 PLC나 터치 패널(HMI)과 RS-485 통신으로 연결하여 데이터를 중앙 집중식으로 관리합니다.

통신 구축을 위해서는 지시계의 6가지 통신 파라미터를 상위 제어기의 프로토콜 설정과 완벽하게 똑같이 맞추는 동기화 작업이 선행되어야 합니다.

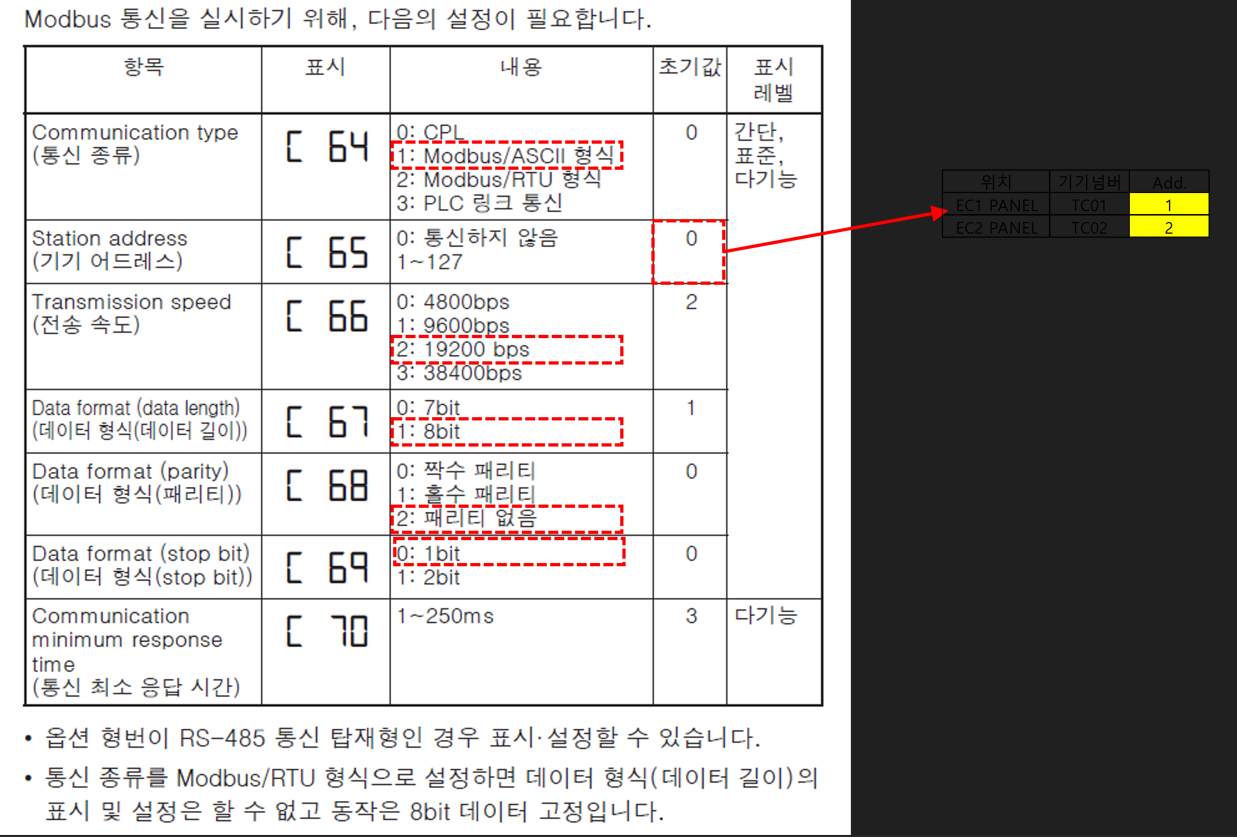

C64(통신 종류)는 데이터를 주고받는 언어의 규칙으로, 설정값을 1로 입력하여 산업 표준인 Modbus/ASCII 방식을 채택합니다.

C65(기기 어드레스)는 여러 대의 온도계 중 해당 기기를 식별하는 고유 국번(Add)으로, 통신설정 시트의 기준에 따라 EC1 PANEL TC01은 1번, EC2 PANEL TC02는 2번으로 각각 중복 없이 할당해야 합니다.



C66(전송 속도)은 PLC와의 통신 속도를 결정하는 항목으로, 2를 기입하여 19200 bps의 안정적인 속도를 확보합니다.

나머지 데이터 포맷 역시 C67(데이터 길이)은 1(8 bit), C68(패리티 검사)은 2(패리티 없음), C69(정지 비트)는 0(1 bit)으로 상위 제어기의 통신 포맷과 일치시킵니다.



위의 6가지 통신 세트(C64~C69) 중 단 하나의 수치라도 어긋날 경우 프레이밍 에러(Framing Error)가 발생하여 통신이 완전히 먹통이 됩니다.

따라서 통신 세팅 시에는 반드시 전기 제어 도면과 PLC 통신 파라미터 매뉴얼을 나란히 펼쳐두고 한 글자씩 꼼꼼하게 대조하는 습관을 들여야 합니다.

Azbil 온도조절계 세팅 파라미터 요약 (3).pdf

0.23MB



작업 완료 후 전원 재부팅 및 셋업 데이터 점검

모든 파라미터 입력이 끝났다면 기계가 운전 모드로 자동 복귀할 때까지 기다린 후, 온도 지시계의 제어 전원을 완전히 껐다가 다시 켜는(Reboot) 과정을 거칩니다.

전원이 다시 들어왔을 때 우리가 힘들게 입력했던 C01이나 통신 번호 값들이 초기화되지 않고 비휘발성 메모리에 온전히 저장되어 있는지 최종적으로 확인합니다.



제대로 된 기술자는 단순한 수치 입력에 그치지 않고 각 파라미터가 시스템 전체에 미치는 기구적, 통신적 의미를 정확히 꿰뚫어 보는 법입니다.

오늘 안내해 드린 아즈빌 온도 지시계의 9가지 핵심 파라미터 요약이 현장에서 신속하고 완벽한 장비 셋업을 이끄는 든든한 길잡이가 되기를 바랍니다.

자주 묻는 질문 (FAQ)

Q. 현재 온도(PV) 디스플레이에 'AL.01' 같은 에러 코드가 깜빡이며 온도가 제대로 표시되지 않습니다.
A. 이는 열전대 센서의 배선이 단선되었거나 역방향으로 결선되었을 때 발생하는 알람입니다. 뒷면 단자대의 +, - 극성을 다시 한번 확인하시고 선이 끊어지지 않았는지 점검해 주세요.

Q. PARA 키를 아무리 눌러도 설정 항목이 넘어가지 않고 숫자가 고정되어 있습니다.
A. 전면부의 '키 잠금(Key Lock)' 기능이 활성화되어 파라미터 조작을 차단한 상태일 수 있습니다. 매뉴얼을 참조하여 로크(Lock) 파라미터를 해제한 뒤 다시 조작해 보시기 바랍니다.

제대로 된 기술자는 단순한 수치 입력에 그치지 않고 각 파라미터가 시스템 전체에 미치는 기구적, 통신적 의미를 정확히 꿰뚫어 보는 법입니다.

오늘 안내해 드린 아즈빌 온도 지시계의 9가지 핵심 파라미터 요약이 현장에서 신속하고 완벽한 장비 셋업을 이끄는 든든한 길잡이가 되기를 바랍니다.

언제나 안전 수칙을 철저히 준수하며 안정적인 공정 환경을 구축해 나가는 훌륭한 엔지니어로 성장하시길 진심으로 응원합니다.
