[자동화 설비 제어] 미쓰비시 FR-E720 인버터 완벽 세팅: 핵심 파라미터 및 CC-Link 통신 가이드

안녕하세요. 자동화 설비 현장의 생생한 기술 노하우와 모터 제어 기술을 상세히 기록하는 블로그입니다.

자동화 설비 라인에서 모터의 정밀한 제어를 담당하는 인버터 설정은 현장 엔지니어의 필수 기본기 중 하나입니다.

특히 산업 현장에서 가장 보편적으로 채택되는 미쓰비시(Mitsubishi) FR-E720 모델의 조작법과 파라미터 세팅은 반드시 숙지해야 할 핵심 기술입니다.

단순히 매뉴얼을 읽는 수준을 넘어, 실제 장비 셋업 시 빈번하게 활용되는 필수 파라미터와 통신 설정 노하우를 깊이 있게 다루어 보겠습니다.



기계의 오작동을 막고 안정적인 라인 구동을 확보하기 위한 실무 중심의 인버터 세팅 가이드를 시작하겠습니다.

복잡해 보이는 조작 패널도 각 버튼의 명확한 역할과 핵심 파라미터 번호만 이해하면 누구나 능숙하게 장비를 다룰 수 있습니다.



미쓰비시 인버터(FR-E720) 세팅 3줄 요약

1. MODE 버튼과 M다이얼을 활용하여 Pr.77의 값을 2로 변경해 파라미터 쓰기 권한을 활성화합니다.
2. 설비 사양에 맞게 상한 주파수(Pr.1)와 전자 서멀(Pr.9)을 입력하여 모터의 손상을 방지합니다.
3. CC-Link 통신을 위해 통신 국번(Pr.542)과 보드 속도(Pr.543)를 상위 제어기와 정확히 맞춥니다.

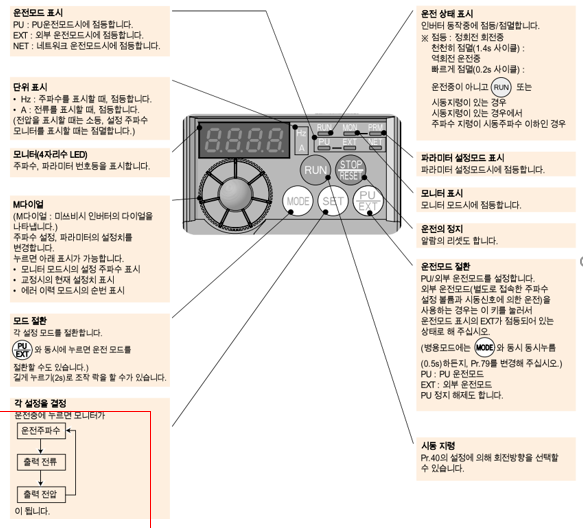

조작 패널 기본 버튼과 인터페이스 이해

인버터의 파라미터를 정확하게 입력하기 위해서는 전면부에 위치한 조작 패널의 기본 버튼 기능을 완벽하게 이해해야 합니다.

MODE 버튼은 누를 때마다 모니터링, 주파수 설정, 파라미터 모드, 알람 이력 순으로 화면이 전환되는 핵심 진입 버튼입니다.



가운데 위치한 둥근 M다이얼은 마우스 휠처럼 회전시켜 수십 개의 파라미터 번호를 빠르게 탐색하거나 입력 수치를 조절할 때 사용합니다.

원하는 값을 찾은 뒤에는 반드시 SET 버튼을 눌러야만 해당 수치가 인버터의 내부 메모리에 최종적으로 기입됩니다.



세팅을 시작하기 전에는 가장 먼저 PU/EXT 버튼을 조작하여 수동 운전을 의미하는 PU 램프가 점등되도록 맞추는 것이 첫 번째 규칙입니다.

외부 통신이나 단자대 제어가 걸려 있는 EXT 모드에서는 파라미터 수정이 제한될 수 있으므로 반드시 PU 모드로 전환해야 합니다.

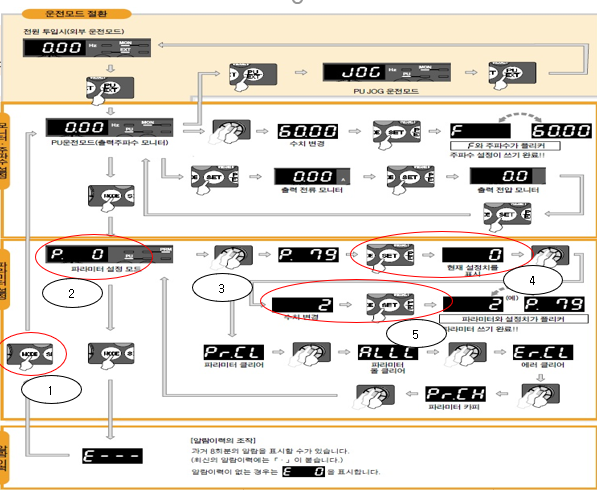

파라미터 쓰기 권한 해제 (Pr.77 설정)

안전사고를 방지하기 위해 공장 출고 상태의 인버터는 관리자 외에 임의로 값을 수정할 수 없도록 쓰기 방지 기능이 걸려 있습니다.

파라미터 수정을 위해서는 MODE 버튼을 눌러 PRM 모드에 진입한 뒤, M다이얼을 돌려 Pr.77(파라미터 쓰기 선택) 항목을 찾아야 합니다.



기본값으로 설정된 숫자 0을 2로 변경하고 SET 버튼을 눌러주면 언제든 자유롭게 설정값을 덮어쓸 수 있는 권한이 활성화됩니다.

파라미터 조작 실수로 인한 장비 다운 타임을 예방하는 첫 번째 안전핀 역할을 수행하는 아주 중요한 단계입니다.



값을 2로 설정하면 장비가 정지해 있거나 운전 중인 상태와 무관하게 실시간으로 파라미터를 조작할 수 있어 셋업 과정이 한결 수월해집니다.

초기 세팅이 끝난 이후에는 현장 상황에 따라 다시 쓰기 방지를 걸어두어 비인가자의 임의 조작을 막는 것도 좋은 방법입니다.

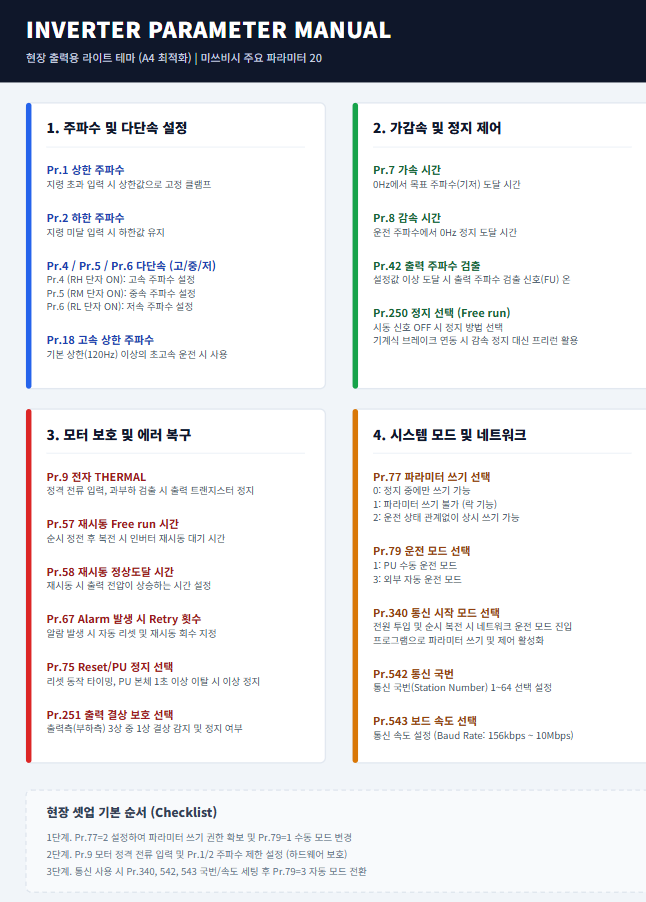

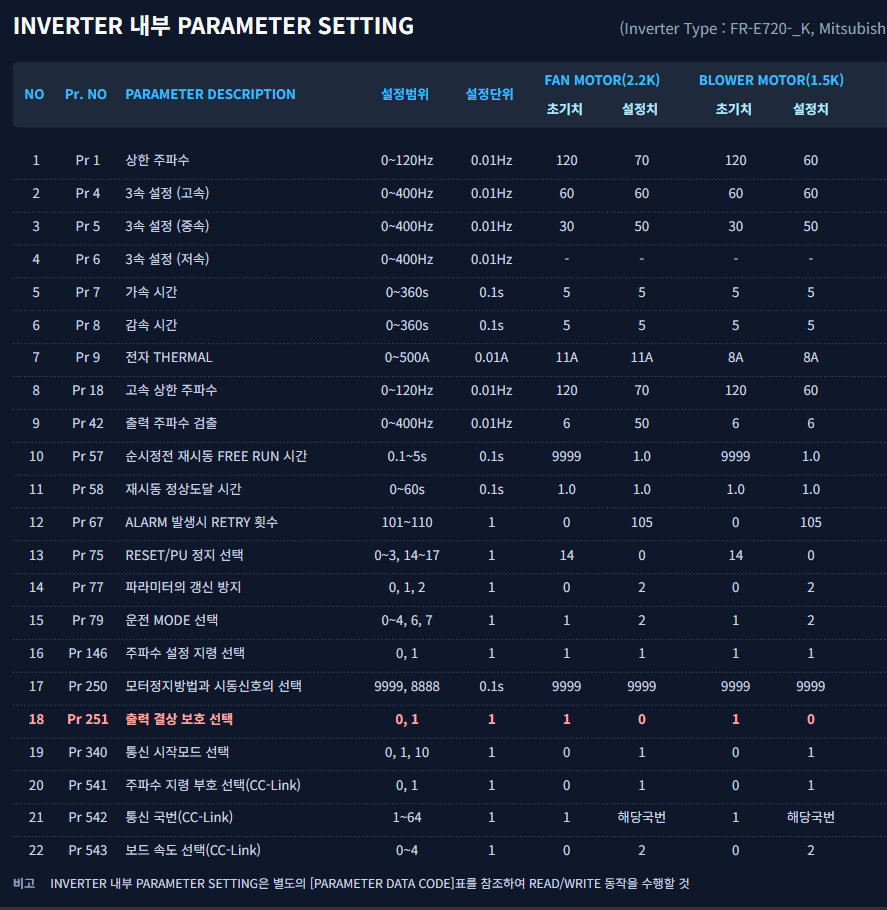

모터 보호 및 속도 제어의 핵심 파라미터

설비의 기구적 특성과 모터의 용량에 맞추어 정확한 한계 수치를 입력해야만 기계 파손을 막고 부드러운 구동을 보장할 수 있습니다.

Pr.1(상한 주파수)은 모터가 회전할 수 있는 최대 속도의 제한선을 설정하는 항목으로, 보통 FAN 모터는 70Hz, 블로워 모터는 60Hz로 제한합니다.





Pr.7과 Pr.8은 각각 정지 상태에서 목표 속도에 도달하는 가속 시간과 감속 시간을 의미하며, 설비의 관성에 맞추어 보통 5.0초 내외로 설정합니다.

이 가감속 시간을 장비 특성에 맞지 않게 너무 짧게 설정하면 모터에 순간적인 과전류가 흘러 과부하 알람이 발생할 수 있으니 주의해야 합니다.



Pr.9(전자 서멀)는 모터 과열을 방지하는 안전장치로, 2.2K 용량은 11A, 1.5K 용량은 8A 등 모터 정격에 맞는 허용 전류를 입력해야 합니다.

인버터 내부에서 전류량을 실시간으로 모니터링하다가 설정치 이상이 감지되면 즉시 트립(Trip)을 발생시켜 코일의 손상을 막는 원리입니다.



설정된 전류값 이상이 일정 시간 흐르게 되면 인버터가 스스로 출력을 차단하여 모터 코일이 타버리는 심각한 상황을 미연에 방지합니다.

이러한 보호 파라미터들은 모터의 명판(Nameplate)에 적힌 스펙을 기준으로 정확하게 기입하는 것이 엔지니어의 기본 수칙입니다.



700 시리즈 실무 팁, 출력 결상 보호 기능 해제 (Pr.251)

단순한 매뉴얼 정독만으로는 파악하기 힘든 현장 실무 노하우 중 하나가 바로 Pr.251(출력 결상 보호) 기능의 해제 조치입니다.

출력 결상 보호는 부하 측으로 향하는 3상 전원 중 한 가닥이라도 단선될 경우 즉시 출력을 차단하는 중요한 안전 기능입니다.



하지만 미쓰비시 700 시리즈 인버터에서는 이 결상 감지 기능이 지나치게 민감하게 반응하여 멀쩡한 상황에서도 오작동을 일으키는 이슈가 종종 발생합니다.

출력 측의 미세한 노이즈나 부하 변동을 단선으로 오인하여 경고를 띄우고 라인을 멈춰 세우는 현상이 빈번하게 보고되고 있습니다.

따라서 설비가 정상임에도 불필요한 알람으로 라인이 정지하는 것을 막기 위해 셋업 단계에서 Pr.251 값을 0(결상 보호 없음)으로 변경하는 것이 현장의 관행입니다.

물론 이 기능을 해제할 경우에는 주기적인 예방 보전을 통해 모터 측의 실제 배선 상태를 육안과 계측기로 꼼꼼히 점검해 주어야 합니다.



상위 제어기를 위한 CC-Link 통신 설정

최근의 자동화 라인은 인버터를 단독으로 제어하기보다 메인 PLC와 CC-Link 통신 네트워크로 묶어 통합 제어하는 방식을 주로 채택합니다.

통신 연동을 위해 Pr.340(통신 시작모드 선택) 값을 1로 설정하면, 메인 전원 투입 시 인버터가 즉각적으로 네트워크(NET) 운전 대기 상태로 전환됩니다.



PLC와의 원활한 속도 지령 송수신을 위해서는 Pr.541(주파수 지령 부호 선택) 항목을 1로 맞추어 통신 기반의 주파수 제어 권한을 부여해야 합니다.

또한 전기 도면의 설계에 따라 Pr.542(통신 국번)에 1부터 64 사이의 고유 번호를 겹치지 않게 할당해야만 네트워크 충돌을 막을 수 있습니다.



각 인버터 노드마다 정확한 국번이 부여되어야만 상위 제어기가 개별 모터의 상태를 혼선 없이 실시간으로 추적하고 제어할 수 있습니다.

마지막으로 Pr.543(보드 속도 선택) 항목에서 현장 PLC의 통신 속도에 맞추어 적절한 값을 입력하며, 보통 156kbps(0)에서 10Mbps(4) 중 2를 가장 널리 사용합니다.



모든 수치 변경을 마친 후에는 SET 버튼을 눌러 LED 화면의 숫자가 깜빡이는 플리커 현상을 눈으로 확인해야 완벽한 기입이 완료됩니다.

처음 조작 패널을 접할 때는 작은 화면과 제한된 버튼 때문에 파라미터 입력 과정이 다소 낯설고 번거롭게 느껴질 수 있습니다.

자주 묻는 질문 (FAQ)

Q. 인버터 전원을 켰는데 패널에 NET이 아닌 PU 램프만 켜져 있어 통신 제어가 안 됩니다.
A. 통신 관련 파라미터 설정 후 인버터의 메인 전원을 완전히 껐다가 켜야만 새로운 CC-Link 통신 설정이 장비에 올바르게 적용됩니다.

Q. 파라미터 값을 수정하려고 해도 E.1 알람이 뜨며 숫자가 바뀌지 않습니다.
A. 현재 인버터가 운전 중인 상태이거나 Pr.77의 쓰기 권한이 잠겨 있는 경우입니다. 모터를 정지시킨 후 쓰기 방지를 우선 해제해 주시기 바랍니다.

하지만 설비 제어의 뼈대가 되는 핵심 파라미터 번호들을 숙지하고 반복해서 조작하다 보면 금세 능숙하게 세팅을 완료할 수 있게 됩니다.

오늘 정리한 인버터 설정 가이드가 산업 현장에서 고군분투하는 수많은 장비 엔지니어들의 실무에 작게나마 보탬이 되기를 바랍니다.

언제나 안전 수칙을 철저히 준수하며 안정적인 라인 구동을 이끌어가는 훌륭한 기술자로 발전해 나가시기를 진심으로 응원합니다.
