SMC 압축공기 청정화 시스템 완벽 해부: 등급별 정제 필터 라인업과 표준 배치 가이드

공기압 컴포넌트 실무: ISO 규격에 부합하는 SMC 청정화 기기의 단계별 조합 및 계통 설계 최적화 연구

공기압 시스템을 구성할 때 전 세계 엔지니어들이 가장 많이 참조하는 표준 교과서 중 하나가 바로 SMC의 기술 사양서입니다. 특히 SMC는 압축공기 속의 수분과 기름 찌꺼기를 걸러내는 정제 분야에서 독보적이고 세분화된 하드웨어 필터 라인업을 자랑합니다. 현장에서 무작정 "좋은 필터 하나만 달아주세요"라고 요청하는 것은 아무런 의미가 없습니다. 왜냐하면 아무리 비싸고 정밀한 필터라도 단독으로 설치하면 몰려오는 이물질 폭탄을 견디지 못하고 몇 시간 만에 꽉 막혀 찢어지기 때문입니다. 요리할 때 큰 건더기는 굵은 채반으로 먼저 건져내고, 미세한 가루는 고운 체로 거르는 것과 똑같은 이치입니다. 오늘은 SMC 청정화 시스템이 자랑하는 등급별 필터들의 핵심 정체와, 이들을 어떻게 직렬로 이어 붙여야 완벽한 시너지 효과를 내는지 그 표준 시스템 가이드를 가장 쉽고 완벽한 정보로 분석해 보겠습니다.

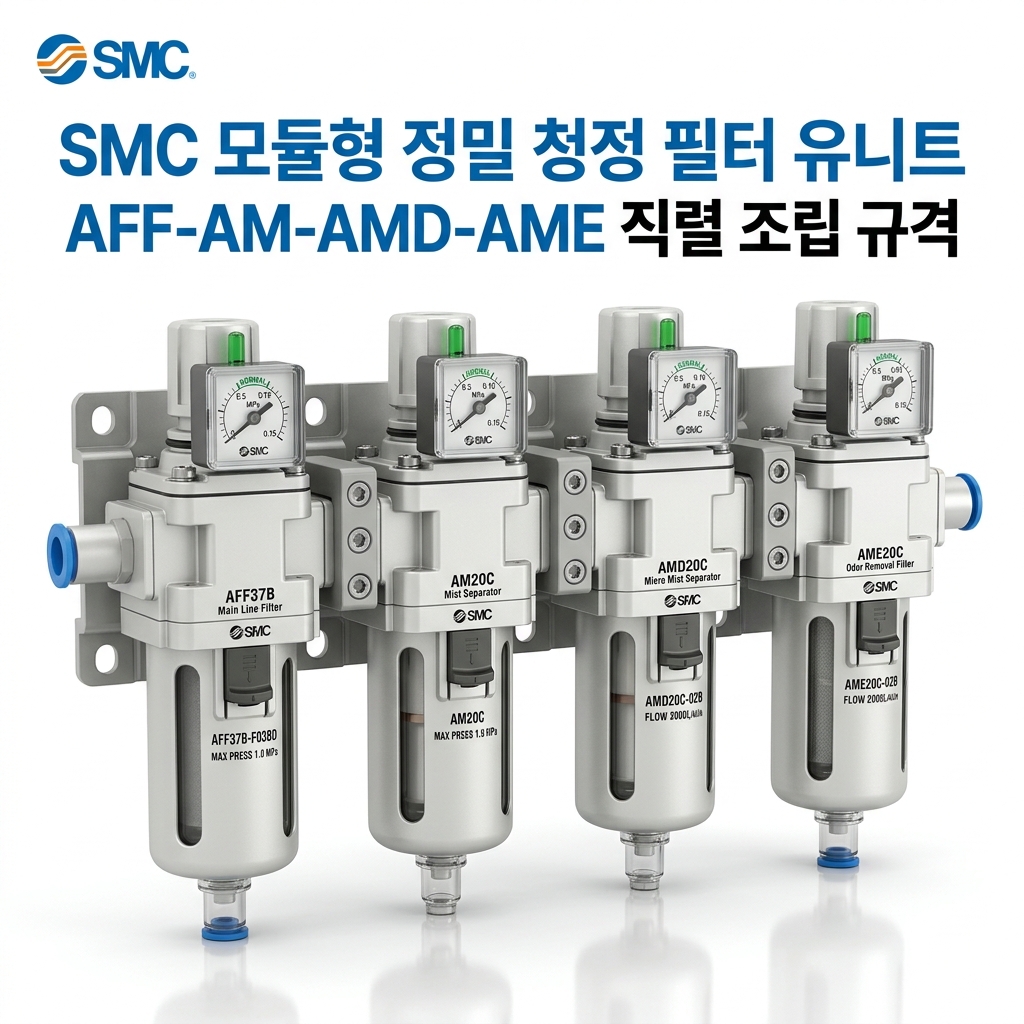

1. 그물망의 촘촘함으로 승부한다: SMC 청정화 필터 4대 라인업

SMC의 공기 정제 하드웨어는 뒤에 붙는 영문 이니셜(AFF, AM, AMD, AMH)에 따라 걸러낼 수 있는 오염물질의 크기와 종류가 엄격하게 구분됩니다.

AFF 시리즈 (메인라인 필터) : 거친 흙모래를 잡는 굵은 채반

컴프레서실 배관의 초입에 가장 먼저 배치되는 대용량 필터입니다. 약 3 마이크론 크기의 거친 녹 가루나 먼지 덩어리를 물리적으로 걸러내며, 배관을 타고 왈칵 쏟아져 들어오는 굵은 물방울을 1차로 툭 떨어뜨려 분리해 줍니다. 뒤에 나올 정밀 필터들이 상처받지 않도록 온몸으로 덩어리 오염물을 막아주는 든든한 맏형 하드웨어입니다.

AM 시리즈 (미스트 세퍼레이터) : 기름안개를 잡는 황사 마스크

AFF 시리즈가 먼지를 걸러냈다면, AM 시리즈는 공기 속에 안개처럼 뿌옇게 퍼져있는 미세 오일 미스트를 포획하는 특수 임무를 수행합니다. 0.3 마이크론 수준의 고운 이물질까지 솎아낼 수 있어, 제어 밸브의 내부 축이 기름때문에 끈적하게 달라붙어 움직이지 않는 고착 트러블을 예방하는 핵심 보초병입니다.

AMD 시리즈 (마이크로 미스트 세퍼레이터) : 초미세 입자를 막는 방독면

일반적인 기계 공정을 넘어 반도체 부품을 흡착하거나 정밀 렌즈를 조립하는 라인에는 더 가혹한 청정도가 필요합니다. AMD 시리즈는 무려 0.01 마이크론 크기의 초미세 오일 입자까지 분자 응집 방식으로 99.9% 꽁꽁 붙잡아 아래 드레인으로 떨어뜨리는 초정밀 정제 하드웨어입니다.

AME 시리즈 (냄새 제거 필터) : 고약한 가스를 흡착하는 활성탄

아무리 눈에 보이는 수분과 기름을 다 제거했어도 공기 속에 컴프레서 오일이 타면서 발생한 고약한 악취 가스 성분이 남아있다면 식품이나 제약 공정의 상품 가치를 완전히 망가뜨리게 됩니다. AME 시리즈는 내부에 까만 활성탄(숯) 엘리먼트를 내장하여, 가스성 악취 분자를 화학적으로 흡착해 완벽한 무취·무균 상태의 청정 공기를 만들어내는 최종 마감 장치입니다.

2. SMC가 권장하는 공기 정제 가이드라인: 목적별 하드웨어 조합 표준

SMC는 공장의 제조 아이템과 품질 환경에 따라 필터들을 어떻게 일렬로 배치해야 하는지 명확한 계통 표준 회로를 제시합니다.

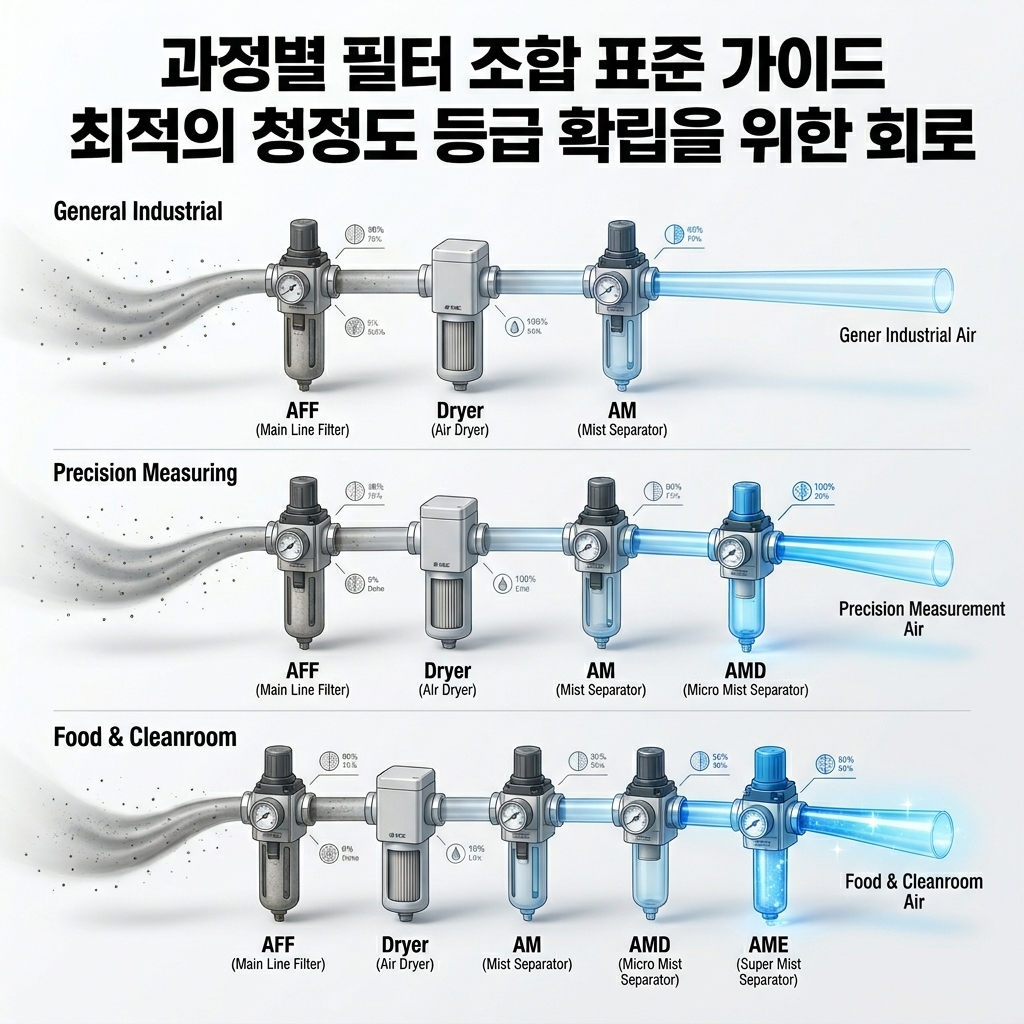

• 일반 산업 자동화 라인 [AFF + 에어 드라이어 + AM]
  가장 대중적인 공장 설비 구성입니다. AFF가 큰 먼지를 잡고 에어 드라이어가 수분을 쫙 짜내 건조하게 만든 뒤, AM 필터가 최종적으로 기름기를 걷어냅니다. 실린더와 솔레노이드 밸브의 수명을 보장하기 위한 가장 가성비 높고 완벽한 표준 정비 조합입니다.
• 고정밀 및 계측 제어 라인 [AFF + 에어 드라이어 + AM + AMD]
  공기의 압력을 이용해 정밀한 수치를 측정하는 에어 마이크로미터 센서나, 미세 유로를 제어하는 비례 제어 밸브 전단에 설치하는 조합입니다. 초미세 유분마저 허용하지 않기 위해 AM 뒤에 AMD를 한 번 더 직렬 배치하여 방어벽을 이중으로 강화한 정밀 설계 구조입니다.
• 식품, 제약 및 정밀 도장 클린룸 라인 [AFF + 드라이어 + AM + AMD + AME]
  압축공기가 사람이 먹는 약품이나 음식, 또는 외관 품질이 생명인 도장면에 직접 분사되는 극청정 공정의 마스터 조합입니다. 냄새와 가스 성분까지 완벽히 차단하기 위해 최종 종단에 AME 활성탄 필터를 배치함으로써, ISO 최고 등급에 부합하는 무색·무취·무유의 완벽한 순수 청정 에너지를 실현합니다.

3. SMC 청정화 시스템의 실무 정비 포인트와 고장 대책

SMC 기기들은 영리한 유지보수 편의 기능을 하드웨어 자체에 내장하고 있어, 이를 올바르게 읽어내는 안목이 필요합니다.

요소 오염도 인디케이터(Element 서브 지표) 상시 확인

SMC 필터 하우징 상단에는 필터 내부 알갱이가 얼마나 막혔는지 색깔로 보여주는 미니 차압 인디케이터나 계측 게이지가 달려있습니다. 정상 상태의 녹색이 오염물이 쌓임에 따라 붉은색(Red)으로 변하게 되는데, 이 신호를 놓치고 방치하면 필터 내부 저항이 극대화되어 장비 공급 압력이 뚝 떨어집니다. 빨간색 신호가 포착되면 내부 필터 알갱이(엘리먼트)를 무조건 새것으로 교체 수리해야 합니다.

오토 드레인 유형(N.O. vs N.C.)의 환경별 매치 대책

필터 하단에서 응축수를 자동으로 빼주는 오토 드레인은 내부 스프링 구조에 따라 두 종류로 나뉩니다. 압력이 없어도 밸브가 열려 물을 빼내는 상시 열림형(N.O.)은 대형 컴프레서실용 필터에 적합하며, 압력이 가해져야만 작동하는 상시 닫힘형(N.C.)은 유량이 작은 개별 장비단 필터에 장착해야 초기 에어 누설 손실 없이 완벽한 배수 대책을 수립할 수 있습니다.

결론: 등급별 정밀 배치가 최고의 설비 가동률을 보장합니다

SMC 압축공기 청정화 시스템은 굵은 먼지부터 눈에 보이지 않는 미세 기름안개와 냄새 가스까지 단계별로 완벽하게 포획하는 고도화된 정제 하드웨어 사슬입니다. AFF, AM, AMD, AME로 이어지는 각 컴포넌트의 고유한 여과 등급을 명확히 이해하고, 공정 특성에 알맞은 표준 배치 가이드라인을 준수할 때 비로소 말단 자동화 기기들의 돌발 고착 고장을 원천 차단할 수 있습니다. 시스템의 규칙을 알고 방어선을 촘촘하게 조율하는 엔지니어링 능력이 설비의 가용 퍼포먼스를 극대화하는 진정한 유지보수 기술의 핵심입니다.
