설비 주변을 지나갈 때 '치익-' 하는 바람 빠지는 소리를 들어보신 적 있으신가요? 공압(Air) 시스템을 사용하는 자동화 설비에서 에어 니크(Leak)는 고질적인 문제 중 하나입니다. 에어가 새면 압력이 떨어져 실린더가 제대로 전/후진하지 못하고, 심할 경우 센서 인식 불량으로 설비 전체가 멈추게 됩니다.
오늘은 현장 신입 엔지니어의 빠른 실무 적응을 돕기 위해 작성된 작업 표준서를 바탕으로, 메인 실린더의 에어 니크 위치를 찾는 방법부터 안전한 피팅 및 튜브 교체 절차까지 상세히 정리해 보겠습니다.
에어 튜브 및 피팅 교체 3줄 요약
1. 니크(Leak) 점검: 에어 새는 소리로 위치를 파악하며, 주로 피팅의 노후화나 튜브의 스크래치 및 찢어짐이 원인입니다.
2. 안전 확보 (잔압 제거): Main Air를 차단한 후 반드시 솔레노이드 밸브 버튼을 수동으로 눌러 남은 에어를 완벽히 빼냅니다.
3. 튜브 배선 원칙: 케이블 베어 내부에는 피팅 연결 부위가 없어야 하며, 구동부인 점을 고려해 튜브 길이에 유격(여유)을 줍니다.
1. 교체 전 니크(Leak) 위치 점검 방법
공장 소음이 심하더라도 에어가 새는 고주파 소리('쉬익', '치익')를 귀 기울여 찾거나, 손을 가까이 대어 바람이 불어오는 곳을 감각으로 찾아내야 합니다.

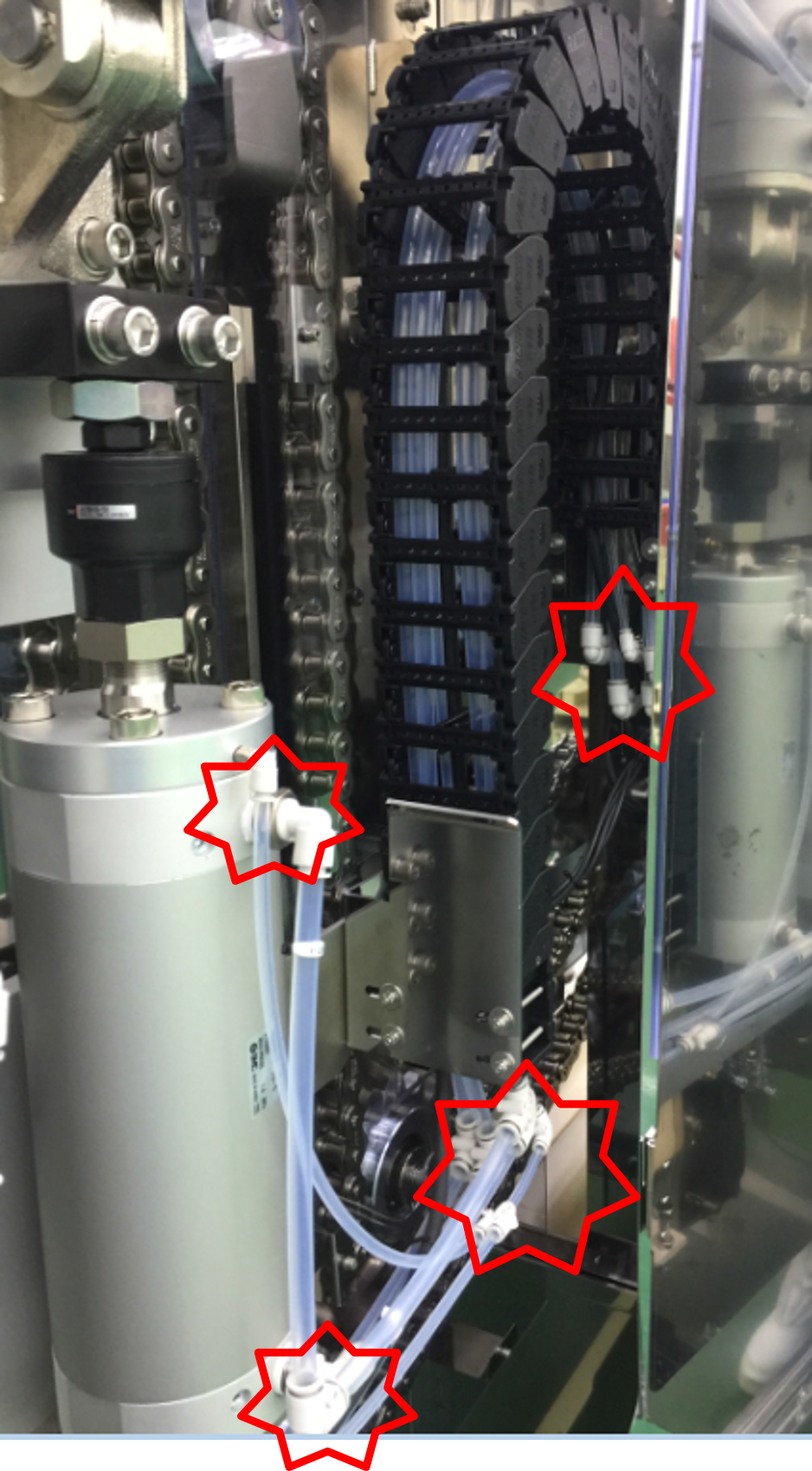

[이미지 가이드 1 (엑셀 캡처): 'main 실린더 튜브 교체 방법' 파일의 29~33행 부근에 있는 '피팅 및 에어 튜브 Leak 불량 부위' 캡처 이미지 삽입]
- 피팅(Fitting) 부위: 튜브를 꽉 잡아주는 피팅 내부의 금속 이빨이나 고무 패킹이 열화(노후화)되면서 틈새로 공기가 새어 나오는 경우가 가장 흔합니다.
- 에어 튜브(Air Tube) 자체 파손: 반복적으로 움직이는 케이블 베어(Cable Bear) 안에서 튜브 간 간섭이 생겨 긁히거나(스크래치), 무리한 꺾임 압력으로 인해 튜브 자체가 찢어지는 경우가 많습니다.

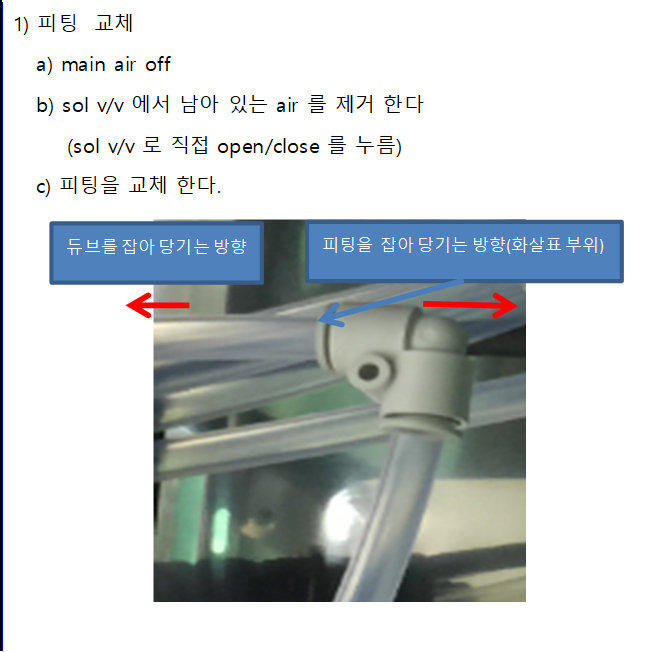

2. 피팅(Fitting) 교체 및 잔압 제거
원인을 찾았다고 해서 다짜고짜 호스를 뽑으면 폭발적인 공압과 함께 실린더가 급가동하여 손이 끼이는 등 큰 부상을 입을 수 있습니다. 공압 작업의 1원칙은 '안전과 잔압 제거'입니다.
- Main Air OFF: 설비로 들어오는 메인 공압 밸브를 잠가 공기 공급을 완전히 차단합니다.
- 솔레노이드 밸브(Sol V/V) 잔압 제거: 메인을 잠갔더라도 밸브와 실린더 사이에는 압축된 공기(잔압)가 갇혀 있습니다. 솔레노이드 밸브 본체에 있는 수동 Open/Close 버튼(주로 주황색이나 파란색 작은 버튼)을 직접 눌러 남은 에어를 '푸쉬식' 소리가 안 날 때까지 모두 빼냅니다.
- 압력이 완전히 빠져 실린더가 힘없이 손으로 밀리는 상태를 확인한 뒤, 몽키 스패너 등을 이용해 낡은 피팅을 분리하고 새 피팅으로 교체합니다.
3. 에어 튜브(Air Tube) 교체 및 배선 주의사항
에어 튜브가 찢어졌을 경우, 문제가 되는 라인 전체를 새 튜브로 깔아주어야 합니다. 특히 구동부(움직이는 곳) 배선 시에는 지켜야 할 철칙이 있습니다.
- 튜브 제거 및 삽입: 니크가 발생한 헌 에어 튜브를 빼내고, 새 에어 튜브를 케이블 베어(케이블 체인) 안에 안착시킵니다.
- 꺾임 방지 및 연결부 금지: 케이블 베어 내부에서 튜브가 심하게 꺾이지 않도록 주의해야 합니다. 특히 케이블 베어 안에는 피팅으로 이어 붙인 중간 연결 부위가 절대 있어서는 안 됩니다. (움직일 때마다 꺾여서 100% 다시 니크가 발생합니다.)
- 유격(여유 길이) 확보: 실린더가 최대 스트로크로 전진/후진할 때 튜브가 팽팽하게 당겨지지 않도록 적당한 여유(유격)를 주고 절단하여 피팅에 끝까지 꾹 눌러 조립합니다.
현장 실무 팁(Tip): 튜브를 자를 때는 일반 가위나 니퍼를 쓰지 마시고, 반드시 전용 튜브 커터(Tube Cutter)를 사용하세요. 단면이 수직(직각)으로 매끄럽게 잘리지 않고 타원형으로 눌려 잘리면 피팅에 꽂았을 때 미세한 틈이 생겨 얼마 못 가 다시 에어가 새게 됩니다.
본 포스팅은 신규 보전 인원 교육 시간을 단축하기 위해 제정된 'MAIN 실린더 튜브 교체 작업 표준서'를 바탕으로, 현장 실무자가 반드시 지켜야 할 Sol V/V 잔압 제거 안전 수칙과 케이블 베어 튜브 배선 노하우를 알기 쉽게 재구성했습니다.
