지난 1탄에서 PLC의 기초 두뇌 세팅(파일 레지스터, 디바이스 영역, I/O 할당)을 마쳤습니다. 하지만 현대의 자동화 설비에서 PLC 혼자서 덩그러니 움직이는 경우는 없습니다. 인버터, 서보 모터, 로봇 컨트롤러, 그리고 상위 PC 등 수많은 외부 기기들과 실시간으로 데이터를 주고받아야 합니다.
이러한 외부 기기들과 대화하기 위한 통신망 세팅이 바로 네트워크 파라미터(Network Parameter)입니다. 오늘은 미쓰비시 PLC 실무 셋업 2탄으로, 현장에서 가장 많이 사용하는 CC-Link 통신과 Ethernet(이더넷) 통신 파라미터 설정법을 상세히 알아보겠습니다.
네트워크 파라미터 3줄 요약
1. CC-Link 기본 설정: 모듈의 시작 주소(Start I/O No.)와 연결 대수, RX/RY/RWr/RWw 데이터 영역을 지정합니다.
2. CC-Link 국번 할당: Station Information 메뉴에서 각 기기의 점유국(Occupied Stations)과 국번을 명시합니다.
3. Ethernet / CC IE: 네트워크 번호와 기기의 고유 IP Address를 사양서에 맞게 정확히 기입하여 개통합니다.
1. CC-Link 통신 파라미터 설정
현장의 하위 제어기기(인버터, 밸브 아일랜드 등)를 하나로 묶어주는 미쓰비시의 대표적인 산업용 통신망입니다.
| * No. of boards in module : 2 (선택된 CC-Link 개수) | |||||||||||||||||||||||||||||||||
| * Start I/O No. : I/O 할당 시 지정한 Slot No. | |||||||||||||||||||||||||||||||||
| * Type : Master station 선택. | |||||||||||||||||||||||||||||||||
| * Mode : Remote net(Ver.1 mode) 선택. | |||||||||||||||||||||||||||||||||
| * Total Moudule connected : 사용 대수 기입. | |||||||||||||||||||||||||||||||||
| * Remote input(RX) : 입력(X) I/O Start Address. | |||||||||||||||||||||||||||||||||
| * Remote output(RY) : 출력(Y) I/O Start Address. | |||||||||||||||||||||||||||||||||
| * Remote register(RWr) : Read 영역 Default 값 없음. | |||||||||||||||||||||||||||||||||
| ex) ZR7000부터 사용. | |||||||||||||||||||||||||||||||||
| * Remote register(RWw) : Write 영역 Default 값 없음. | |||||||||||||||||||||||||||||||||
| ex) ZR7500부터 사용. |

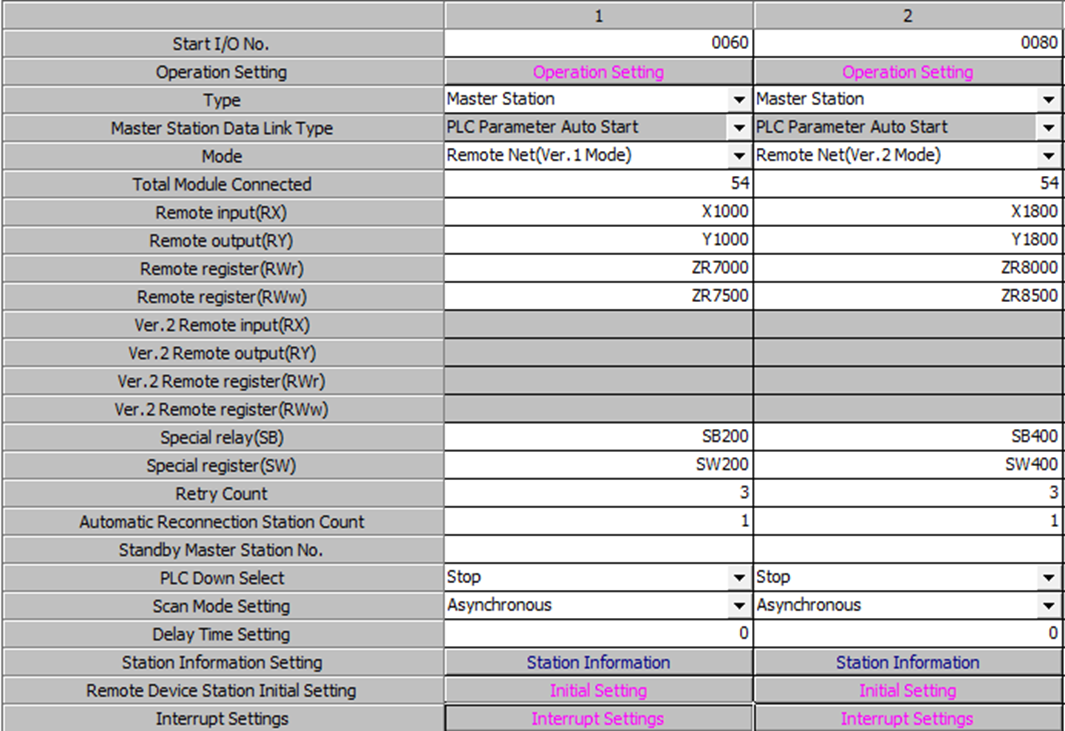

- GX Works2 좌측 트리에서 Parameter -> Network Parameter -> CC-Link를 차례대로 선택합니다.
- Start I/O No.: 앞서 I/O 할당 탭에서 지정한 CC-Link 마스터 모듈의 시작 슬롯 번호를 기입합니다.
- Type & Mode: 마스터 기기이므로 Master station을 선택하고, 현장 사양에 따라 Remote net (Ver.1 또는 Ver.2)를 선택합니다.
- 데이터 영역 할당 (중요): 통신으로 주고받을 데이터의 메모리 방을 지정합니다. 입력 신호는 RX (입력 X 시작 번지), 출력 신호는 RY (출력 Y 시작 번지)에 할당합니다. 아날로그 수치 등 워드 데이터는 RWr (Read 영역, 예: ZR7000)와 RWw (Write 영역, 예: ZR7500)에 각각 지정해 줍니다.
2. CC-Link 국번 정보 (Station Information) 할당
기본 데이터 영역을 잡았다면, 이제 선에 매달린 수많은 기기들이 각각 몇 번 집(국번)인지, 방(점유국)을 몇 칸씩 차지하는지 세세하게 명시해 주어야 합니다.

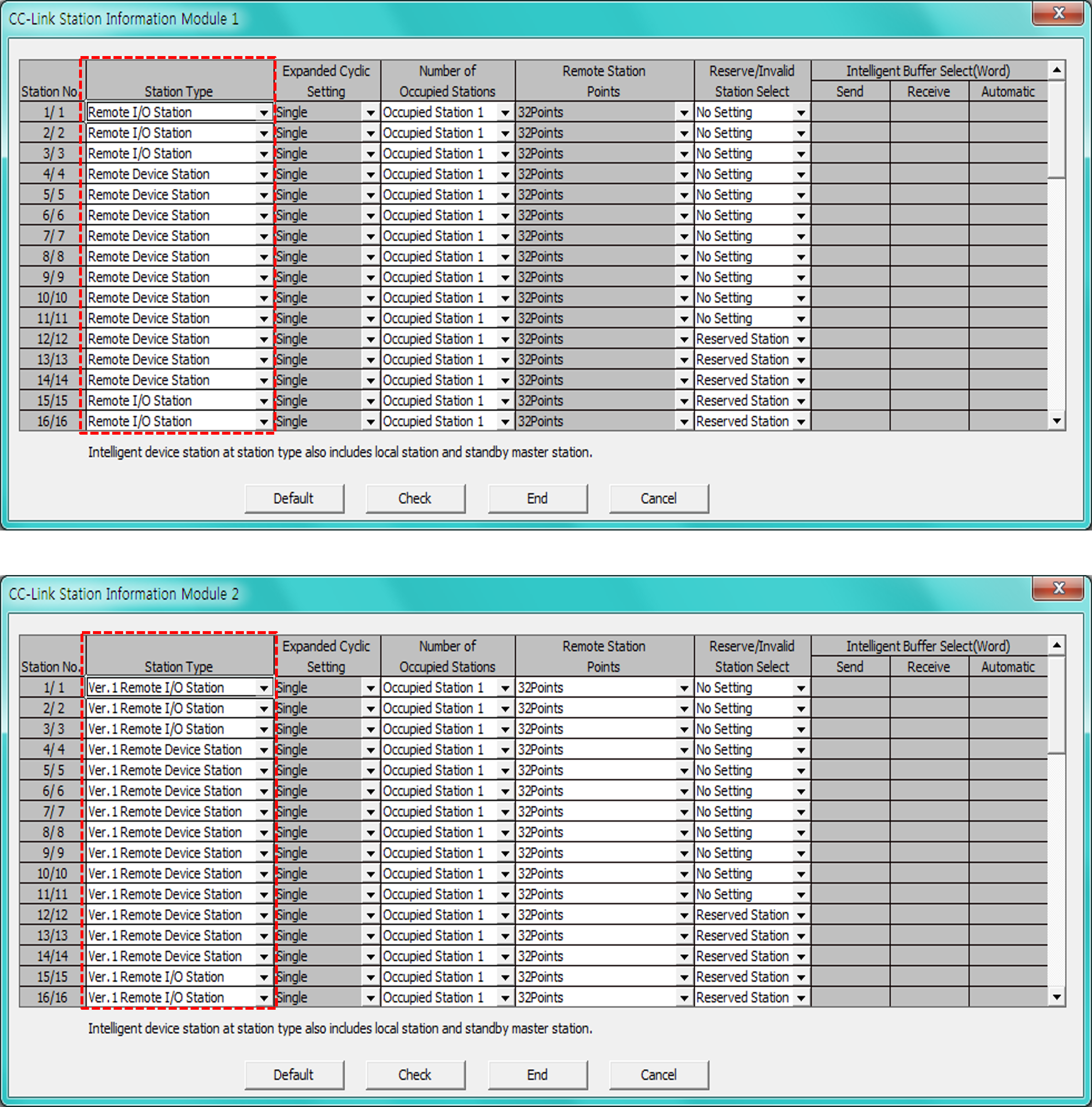

- CC-Link 창 하단의 Station information 버튼을 클릭합니다.
- Station Type: 전기 도면 사양에 맞춰 해당 국번의 기기가 단순 입출력 모듈인지(Remote I/O station), 인버터 등 디바이스인지(Remote device I/O) 선택합니다.
- Number of Occupied Stations (점유국): 해당 기기가 소모하는 데이터 용량에 따라 1국~4국 점유를 선택합니다. (예: 데이터량이 많은 서보 드라이브는 주로 2국이나 4국을 점유합니다.)
- Reserve/Invalid Station Select: 현재 연결되어 사용 중이면 No setting, 추후 확장을 위해 자리를 비워두는 것이라면 Reserve station을 선택합니다.
3. 이더넷 (Ethernet) 및 CC IE 통신망 설정
상위 CIM PC로 설비 데이터를 올리거나, 다른 메인 설비의 PLC와 방대한 데이터를 고속으로 주고받을 때는 Ethernet이나 CC-Link IE 망을 사용합니다.

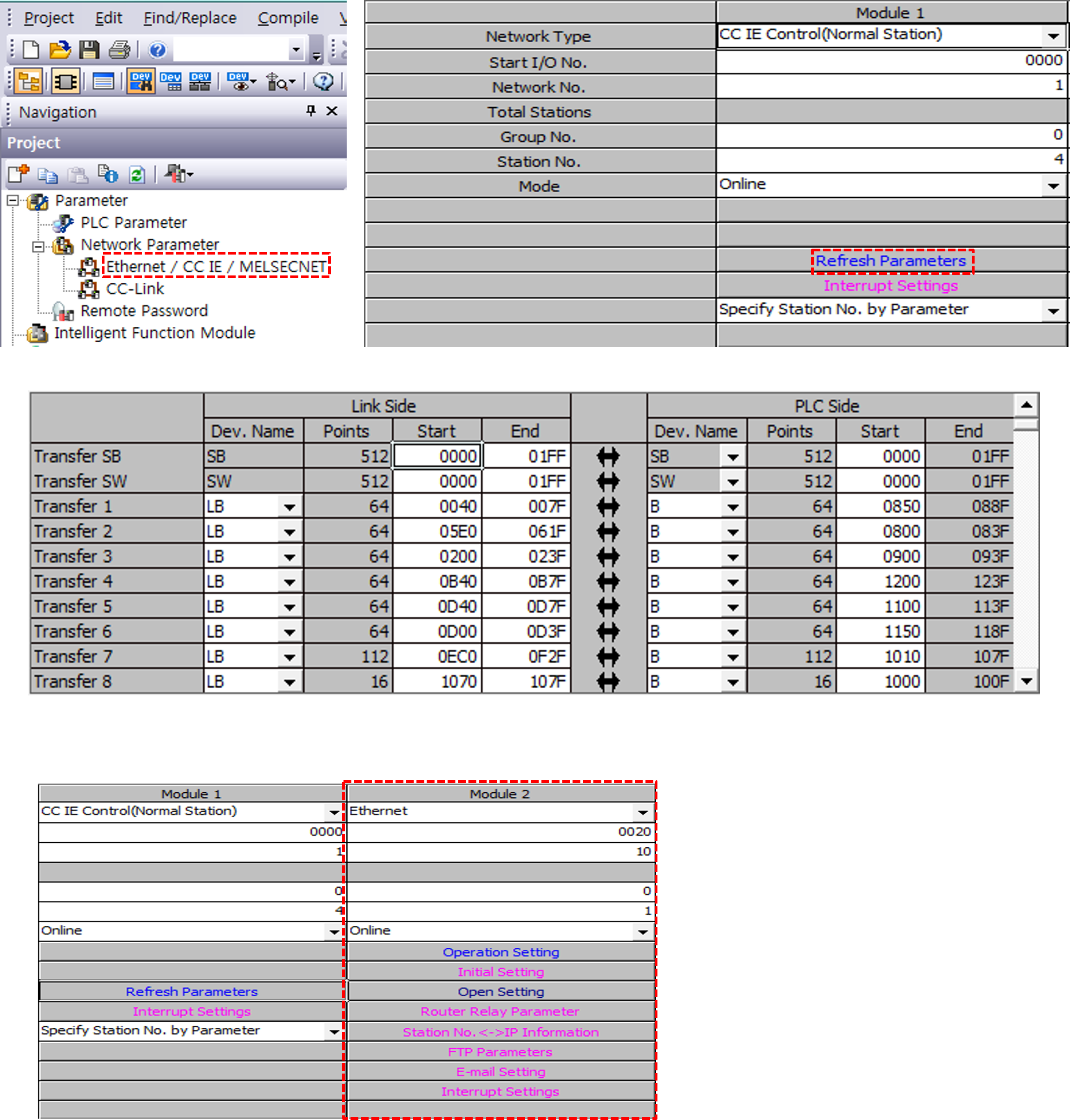

- Parameter -> Network Parameter -> Ethernet / CC IE / MELSECNET을 선택합니다.
- 사양서에 기재된 대로 그룹망 번호인 Network No.와 이 PLC의 고유 번호인 Station No.를 기입합니다.
- 이더넷(Ethernet)의 경우, 할당받은 IP Address (예: 192.0.1.100)를 정확히 입력해야 상위 서버나 노트북과 TCP/UDP 통신이 가능합니다.
- Refresh Parameter: 이 망을 통해 외부에서 들어온 데이터(Link Side)를 PLC 내부의 어느 디바이스(PLC Side, 예: W0 ~ W100)로 덮어쓸지 매칭해 줍니다.
현장 실무 팁(Tip): 통신 세팅 후 기계가 안 움직일 때 래더 프로그램부터 뒤지는 초보 엔지니어들이 많습니다. 통신 모듈의 LED 램프(L ERR, SD, RD)를 먼저 확인하고, 파라미터에 입력한 국번(Station No.)과 실제 하드웨어에 달린 딥스위치(로터리 스위치) 번호가 일치하는지 확인하는 것이 통신 에러를 잡는 가장 빠르고 정확한 방법입니다.
오늘은 미쓰비시 PLC 실무 셋업의 마지막 퍼즐인 외부 기기 통신망(CC-Link, Ethernet) 파라미터 설정법을 알아보았습니다.
이로써 기계 내부의 두뇌 세팅(1탄)과 외부 기기와의 대화 채널 구축(2탄)이 모두 완벽하게 마무리되었습니다. 파라미터는 한 번 잘 잡아두면 설비의 수명이 다할 때까지 든든한 뼈대가 되어줍니다. 현장 작업 표준서를 바탕으로 한 이 가이드가 여러분의 설비 셋업과 유지보수에 큰 도움이 되기를 바랍니다.
